Montageanleitung
SOMFY Garagentorantrieb AXORN 100 SGA
Montage des Torantriebes in der Garage
Achtung!
Der ideale Abstand zwischen Führungsschiene und Torblatthöchststand beträgt 30 mm,
2000 mm dürfen nicht überschritten werden! Bei größerem Abstand muss eine
Deckenabhängung zur Abhängung des Antriebes eingesetzt werden.
Position für Befestigungswinkel am Torblatt und Haltewinkel an Sturz oder Decke
Garagentor schließen und Torblattmitte an der Toroberkante anzeichnen. Torblattmitte
auf Sturz übertragen.

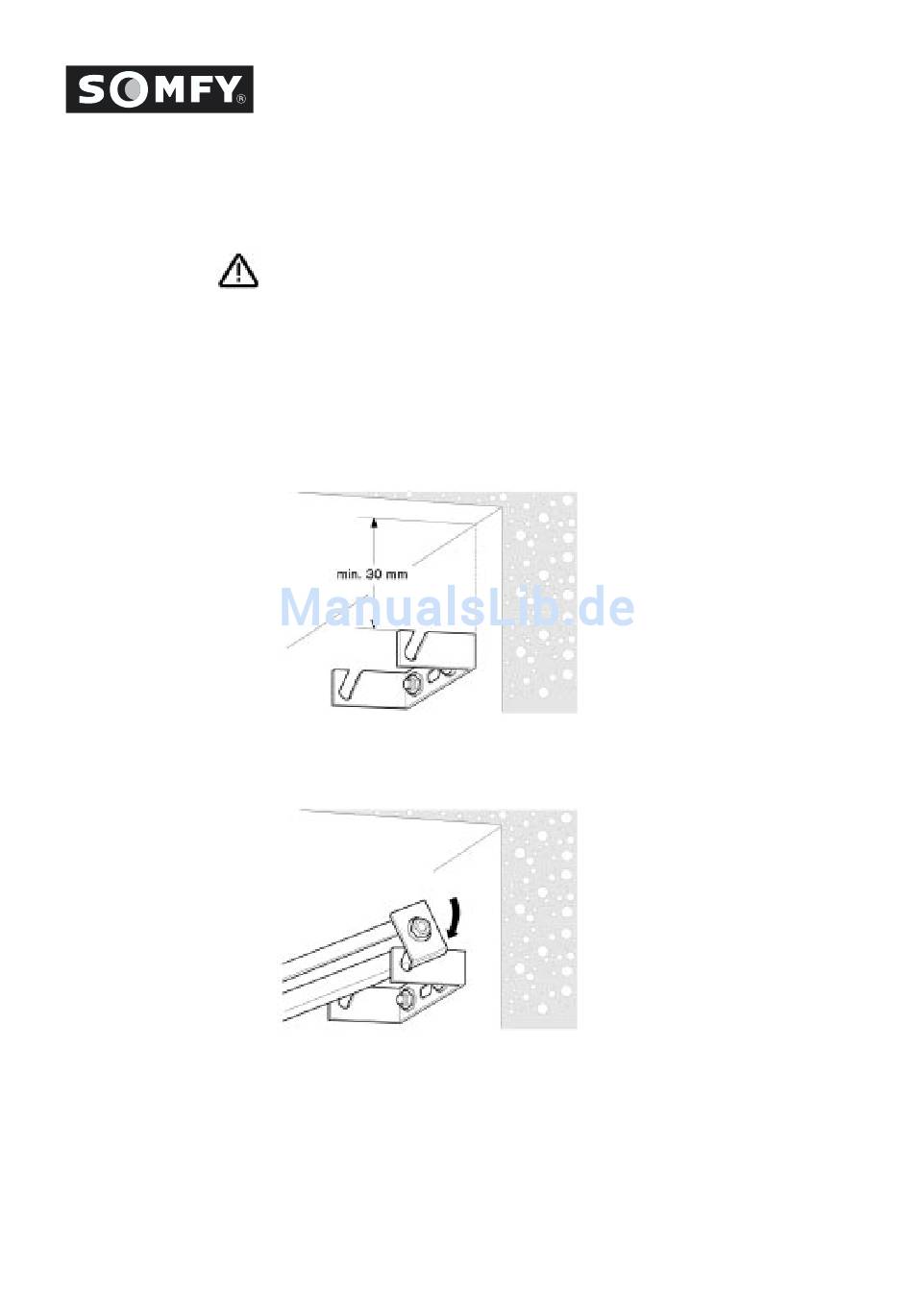

Haltewinkel befestigen
Antrieb an Haltewinkel befestigen
Antrieb an der Garagendecke befestigen
Das Antriebsgehäuse mittig an der Decke ausrichten und die Befestigungslöcher durch
die seitlichen Haltewinkel anzeichnen. Löcher bohren, Dübel einsetzen und die
Haltewinkel mit zwei Holzschrauben 8 x 50 mm festschrauben. Die Muttern am vorderen
Haltewinkel fest anziehen.
Kunststoff-Kettenschutz in die Profilschiene bündig zum Umlenkrollenträger einsetzen.
Befestigungslöcher anzeichnen, bohren,
Dübel einsetzen und den Haltewinkel mit
zwei Holzschrauben 8 x 50 mm und zwei
Unterlegscheiben festschrauben. Abstand
von mindestens 30 mm zur Decke
einhalten.
Bei der Befestigung des Antriebes zu zweit
arbeiten oder Antriebskopf auf einer
Sicherheitsleiter abstützen. Antrieb am
oberen Ende in den Haltewinkel
einhängen, Dabei auf die richtige Lage der
Sicherungsbleche achten.
9
