Installationsanleitung
DALI-Schaltaktor
Gültig für folgende Versionen:
(H=Hardware F=Firmware)

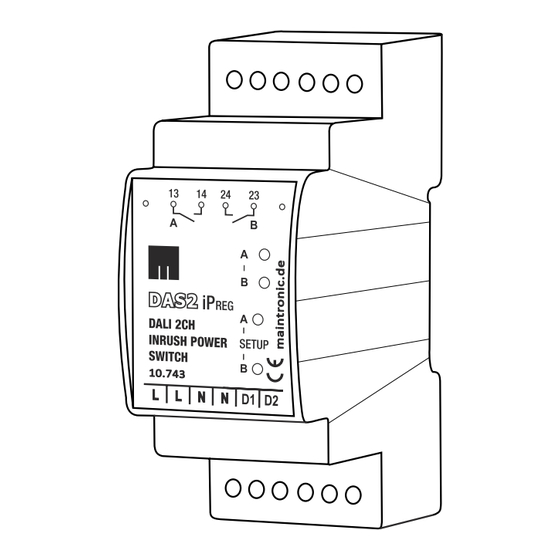

10.743 - DAS2 ip REG
H2b F1.5.0
DAS2ip_REG_10743_QG_DE
Dokument Datum: 13.03.2018
WICHTIG - Das Gerät ist mit Bistabilen Latching
Relais ausgestattet. Je nach Schaltstellung kann beim
einschalten bereits Spannung am Relaisausgang an-
liegen!
1. Sicherheitshinweise
Bitte lesen Sie vor der Inbetriebnahme des Gerätes
die Bedienungsanleitung sorgfältig durch.
• Montage elektrischer Geräte dürfen ausschließlich durch
DAS2 ip REG
eine Elektrofachkraft unter Einhaltung der länderspezifi-
schen Normen, Richtlinien und Vorschriften erfolgen.
• Gefahr durch elektrischen Schlag. Das Gerät nicht ohne Ab-
deckung betreiben.
• Installieren Sie das Gerät nur an Orten, an denen es weder
Feuchtigkeit noch zu hohen Temperaturen ausgesetzt ist.
• Stellen Sie sicher dass die vorhandene Netzspannung mit
der angegebenen Betriebsspannung übereinstimmt, bevor
Sie das Gerät in Betrieb nehmen.
• Bei nicht bestimmungsmäßiger Verwendung oder Nicht-
beachtung der Sicherheitshinweise und Anweisungen in
dieser Bedienungsanleitung übernehmen wir keinerlei
Haftung für Personen- und Sachschäden.
• Nichtbeachten dieser Anleitung kann Schaden am Gerät,
oder im Schlimmsten Fall einen Brand zur Folge haben.
• Diese Anleitung ist Bestandteil des Produktes und muss
beim Endkunden verbleiben.
Das Gerät darf nur verwendet werden
• zum Schalten von Leuchten, Rollos, Motoren usw.
• fest in trockener und sauberer Umgebung
• dass ein Zugriff nur mit Werkzeug möglich ist
• nur an 1 Phase betreiben 230 V AC
• mit einer Vorsicherung von max. 16A
2. Kontaktaufnahme mit maintronic
Eine Ausführliche Beschreibung zum Betrieb des Gerätes sowie
weitere Technische Daten finden Sie zum Download im Inter-
net unter www.maintronic.de. Dort finden Sie auch Anleitun-
gen, Onlinehilfen sowie Antworten zu häufig gestellten Fragen
(FAQ) der Produkte.
1
3. Funktionen
Dezentraler DALI Schaltaktor mit:
• 2x Schließer 16 A 230V AC mit Einschaltstrom bis 165A.
• Stromsparendes bistabiles Latching Relais
• Schaltkontakte mit potentialfreien Kontakten
• DALI Schnittstelle (D1/D2) / eigene DALI-Kurzadresse je CH
• Hutschienengehäuse (2TE)
Die Schaltaktoren der DAS-Serie ermöglichen es, beliebige
Verbraucher in DALI zu steuern. Die perfekte Lösung, mit dem
DALI-Standard auch Schaltfunktionen zu ermöglichen ohne zu-
sätzliche Steuerleitungen zu installieren.
Das Gerät ist mit einem stromsparenden bistabilen (latching)
Relais ausgestattet. Es wird kein Haltestrom für das Relais be-
nötigt. Der eingestellte DALI Power-ON-Level steuert ob der
Relaiskontakt beim einschalten geöffnet oder geschlossen ist.
4. DALI Bedienung
DALI (Digital Addressable Lighting Interface) ist eine standardi-
sierte digitale Kommunikationsschnittstelle.
Das Modul arbeitet nach folgenden Vorschriften:
IEC 62386-101, General requirements; System
IEC 62386-102, General requirements; Control gear
IEC 62386-201, Particular requirements for control-gear-
Fluorescent lamps (device type 0)
Hinweis
Das DALI-Signal ist nicht SELV (Sicherheitskleinspannung),
es gelten die Installationsvorschriften für Netzspannung.
Die maximale Leitungslänge der DALI-Steuerleitung darf 300
m (bei 1,5mm² Leitungsquerschnitt) oder 2V Spannungsabfall
nicht überschreiten.
