Maintronic DAS2 REG Kurzanleitung

Installationsanleitung
DALI-Schaltaktor
Gültig für folgende Versionen:
(H=Hardware F=Firmware)
10.742 - DAS2 REG H3mo F1.3.1
DAS2_REG_10742_QG_DE
Dokument Datum: 19.04.2018
Funktionen / Eigenschaften
Dezentraler DALI Schaltaktor mit:
• 2x Wechslerkontakt 16 A 230V AC.Schaltkontakte mit
potentialfreien Kontakten
• DALI Schnittstelle (D1/D2) / eigene DALI-Kurzadresse je CH
• Hutschienengehäuse (2TE)
Die Schaltaktoren der DAS-Serie ermöglichen es, beliebige
Verbraucher in DALI zu steuern. Die perfekte Lösung, mit dem
DALI-Standard auch Schaltfunktionen zu ermöglichen ohne zu-
sätzliche Steuerleitungen zu installieren.
1. Sicherheitshinweise
Bitte lesen Sie vor der Inbetriebnahme des Gerätes die Bedie-
DAS2 REG
nungsanleitung sorgfältig durch und bewahren Sie diese für
den späteren Gebrauch auf.
• Die Anleitung ist ein Bestandteil des Produktes und muss
dem Endkunden ausgehändigt werden.
• Ein nichtbeachten dieser Anleitung können Schäden am
Gerät, ein Brand oder weitere Gefahren entstehen.
• Montage elektrischer Geräte dürfen ausschließlich durch
eine Elektrofachkraft unter Einhaltung der länderspezifi-
schen Normen, Richtlinien und Vorschriften erfolgen.
• Gefahr durch elektrischen Schlag. Das Gerät nicht ohne
Abdeckung betreiben. Auch in ausgeschaltetem Zustand
kann Spannung an den Ausgängen anliegen. Bei Arbeiten
an dem Gerät oder angeschlossenen Verbrauchern schalten
Sie immer die Vorgeschaltete Sicherung spannungsfrei.
• Installieren Sie das Gerät nur an Orten, an denen es weder
Feuchtigkeit noch zu hohen Temperaturen ausgesetzt ist.
• Stellen Sie sicher dass die vorhandene Netzspannung mit
der angegebenen Betriebsspannung übereinstimmt, bevor
Sie das Gerät in Betrieb nehmen.
• Bei nicht bestimmungsmäßiger Verwendung oder Nicht-
beachtung der Sicherheitshinweise und Anweisungen in
dieser Bedienungsanleitung übernehmen wir keinerlei
Haftung für Personen- und Sachschäden.
Das Gerät darf nur verwendet werden
• für den bestimmungsgemäßen Einsatz
• fest in trockener und sauberer Umgebung
• dass ein Zugriff nur mit Werkzeug möglich ist
• nur an 1 Phase betreiben 230 V AC
• mit einer Vorsicherung von max. 16A
1
2. Anschliessen
2.1 Anschlußschema - L als Schaltkontakt
Darstellung der Anschlussbilder im
Ruhezustand der Relais!
2.2 potentialfreier Kontakt
2

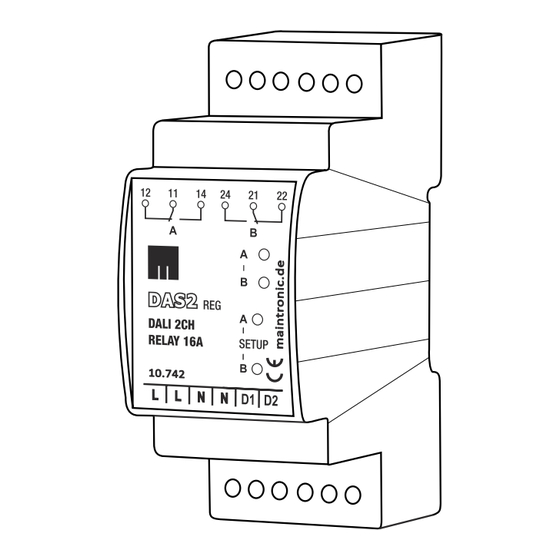

-X1
12 11 14 24 21 22
12 11 14 24 21 22
A B
A
B
DAS2
REG
A
DALI 2CH
RELAY 16A SETUP
B
10.742
L L N N D1 D2
-X2 1 2 3 4 5 6
Klemmenbelegung:
X1:
11/21 = gemeinsamer
Kontakt (COM)
14/24 = Schließer Kontakt
12/22 = Öffner Kontakt
X2
1 = L - Phase 230VAC
2 = L - Phase 230VAC
3 = N - Neutral
4 = N - Neutral
5 = DALI Daten
6 = DALI Daten
