- Seite 1 Mono Lancet ’15 Bedienungsanleitung User Guide...
-
Seite 2: Vorwort
Danke, dass du dich für den Kauf von Mono Lancet ’15 entschieden hast oder ihn zumindest in Betracht ziehst. In beiden Fällen bitten wir dich darum, diese Bedienungsanleitung sorgfältig durchzulesen um aus dem vollen Funktionsumfang von Mono Lancet ’15 schöpfen zu können. Die VERMONA-Mannschaft aus der Elektroakustischen Manufaktur Erlbach Bedienungsanleitung Mono Lancet ’15... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vorwort ............................1 Wichtige Sicherheitshinweise ......................3 Allgemeines ............................4 Lieferunfang und Inbetriebnahme .....................4 Anschließen und Einschalten von Mono Lancet ’15 ..............5 Die Komponenten und Bedienelemente von Mono Lancet ’15 ............6 Die Oszillatoren VCO1 und VCO2 ....................6 Das Filter (VCF) ..........................9 Der Verstärker (VCA) ....................... 11 Der Modulationsgenerator (LFO) ..................... -
Seite 4: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise folgenden Sicherheitshinweise müssen während gesamten Betriebs, Services oder Reparatur Mono Lancet ’15 beachtet werden. Nichtbeachtung Sicherheitsvorschriften stellt eine Verletzung Sicherheitsstandards Bauweise, Herstellung vorgesehenen Verwendung unserer Geräte dar. Wir lehnen im Falle einer Verletzung dieser Vorschrift jegliche Haftung ab! Reinigung Verwende zum Reinigen von Mono Lancet ’15 ausschließlich ein weiches, trockenes Tuch. -
Seite 5: Allgemeines

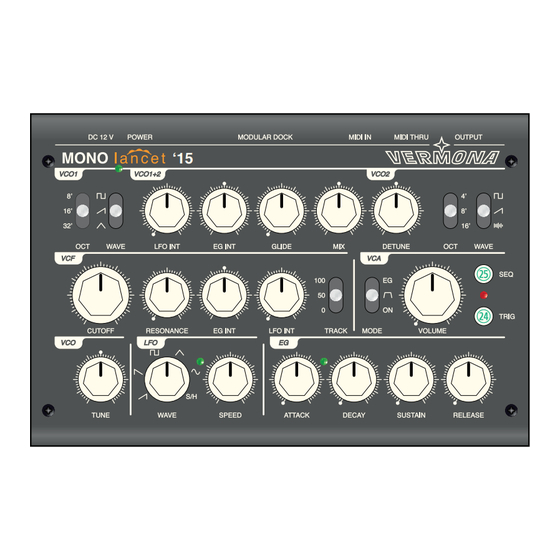

Mono Lancet ’15 Bedienoberfläche Lieferunfang und Inbetriebnahme Vor dem Versand hat ein VERMONA Mitarbeiter Mono Lancet ’15 sorgfältig überprüft und verpackt. Allerdings können wir mögliche Beschädigungen während des Transports leider nicht gänzlich ausschließen und bitten dich deshalb, das Gerät nach Erhalt selbst noch einmal zu überprüfen. -
Seite 6: Anschließen Und Einschalten Von Mono Lancet '15
Anschließen und Einschalten von Mono Lancet ’15 Führe die folgenden Schritte aus um Mono Lancet ’15 in Betrieb zu nehmen: Verbinde zunächst das mitgelieferte Gleichspannungsnetzteil mit der DC 12 V Buchse Mono Lancet ’15. Bitte achte darauf, dass sich der POWER Schalter im ausgeschalteten 2&... -
Seite 7: Die Komponenten Und Bedienelemente Von Mono Lancet '15
Die Komponenten und Bedienelemente von Mono Lancet ’15 Mono Lancet ’15 basiert auf der klassischen VCO-VCF-VCA-Struktur. Im Folgenden werden die einzelnen Sektionen näher beschrieben und deren Bedienelemente erläutert. Die Oszillatoren VCO1 und VCO2 Abbildung 3: Die Oszillatoren von Mono Lancet ’15 Die Oszillatoren sind die Basis jedes Synthesizerklangs. - Seite 8 Mit diesem Schalter wird die Wellenform Sägezahn ( ) oder Rechteck ( ) bzw. WAVE der Rauschgenerator ( ) für VCO2 ausgewählt. ☛ Die Pulsweite der Rechteck-Wellenform kann über MIDI mithilfe des Modulationsrads (MIDI-CC # 1) gesteuert werden. Diese Funktion lässt sich mittels MIDI-Control-Change-Befehl 85 deaktivieren (siehe Abschnitt "MIDI- Control-Change-Befehle"...
- Seite 9 ☛ Mono Lancet ’15 verfügt über eine Schaltfunktion für den Glide-Effekt, dem sogenannten Auto-Glide. Auto-Glide kann mit dem MIDI-Control-Change-Befehl 89 aktiviert bzw. deaktiviert werden (siehe Abschnitt "MIDI-Control-Change- Befehle" auf Seite 17). Bei eingeschaltetem Auto-Glide setzt der Effekt nur bei gebunden gespielten Noten ein, d.h.
-
Seite 10: Das Filter (Vcf)
Das Filter (VCF) Abbildung 5: Das Filter von Mono Lancet ’15 Mit dem Filter werden die Audiosignale der Oszillatoren bearbeitet. Bestimmte Frequenzanteile werden unterdrückt, wodurch sich die Klangfarbe verändert. Durch die dynamische Steuerung des Filters entsteht der Verlauf des Klanges. Mono Lancet ’15 ist mit einem resonanzfähigen Tiefpassfilter ausgestattet, das mit einer Flankensteilheit von 24 dB pro Oktave arbeitet. - Seite 11 einhalb Oktaven gestimmt gespielt werden. Um diesen Klang sinnvoll zu spielen, sollte hier keine Hüllkurvenmodulation stattfinden. Mit diesem Regler wird die Modulationsintensität durch die ADSR-Hüllkurve EG INT mit positiver und negativer Auslenkung geregelt. In Mittelstellung findet keine Modulation statt. Der Regler verfügt über eine Mittenrastung. Hiermit wird die Modulationsintensität durch den LFO geregelt.
-
Seite 12: Der Verstärker (Vca)
Der Verstärker (VCA) Abbildung 6: Der VCA von Mono Lancet ’15 Der Ausgang von Mono Lancet ’15 wird mit einem spannungsgesteuerten Verstärker geregelt. Als Modulationsquellen stehen der Hüllkurvengenerator und eine fest eingestellte Gate-Hüllkurve zur Verfügung. Letztere besitzt minimale Attack- und Release-Zeiten, zum Vermeiden von unerwünschtem Knacksen am Anfang und Ende des Klanges. -
Seite 13: Der Modulationsgenerator (Lfo)
Der Modulationsgenerator (LFO) Abbildung 7: Der LFO von Mono Lancet ’15 Mit dem LFO können die Oszillatoren und das Filter von Mono Lancet ’15 mit einem sich periodisch wiederholendem Signal moduliert werden. Die Geschwindigkeit des LFOs liegt im niederfrequenten Bereich, regelbar zwischen ca. 0,04 Hz (entspricht 25 Sekunden) und 90 Hz. Mit diesem Regler wird zwischen den Wellenformen des LFOs umgeschaltet. -
Seite 14: Der Hüllkurvengenerator (Eg)
Der Hüllkurvengenerator (EG) Abbildung 8: Der Hüllkurvengenerator von Mono Lancet ’15 Der Hüllkurvengenerator erzeugt einen Steuerspannungsverlauf, der zur Modulation von Oszillatoren, Filter und VCA genutzt werden kann. Die Hüllkurve wird mit jeder eintreffenden MIDI- Note gestartet. Der Verlauf ist in vier Abschnitte unterteilt: Attack, Decay, Sustain und Release. Genau so sind auch die Bedienelemente des Hüllkurvengenerators bezeichnet: Regelt die Anstiegszeit des Hüllkurve bis zum maximalen Pegel, mit Beginn einer ATTACK... -
Seite 15: Sonstige Bedienelemente
Sonstige Bedienelemente Der TRIG Taster startet einen Einzelton oder eine Sequenz um Mono Lancet ’15 TRIG auch ohne angeschlossenes Keyboard oder Sequenzer spielen zu können. Das ist hilfreich, wenn du einfach nur ein paar Klänge ausprobieren möchtest. Die Einzelnoten werden solange gespielt, wie der TRIG Taster gedrückt gehalten wird. -
Seite 16: Anschlüsse
Anschlüsse 2& Abbildung 9: Die Anschlüsse von Mono Lancet ’15 Auf der Geräterückseite findest du folgende Anschlüsse: Hier wird das mitgelieferte 12-Volt-Gleichspannungsnetzteil angeschlossen. DC 12 V Über die USB Buchse kann eine aktuellere Version der Betriebssoftware von Mono Lancet ’15 aufgespielt werden. Modular Dock Diese 25-polige Sub-D-Buchse bietet verschiedene Ein- und Ausgänge, die mit dem optional erhältlichen Modular Dock genutzt werden können. -
Seite 17: Die Midi Funktionen Von Mono Lancet '15
Die MIDI Funktionen von Mono Lancet ’15 Neben dem Empfangen von NOTE-ON und NOTE-OFF-Befehlen sowie Pitchbend- und Modulationsrad-Daten können zusätzliche Funktionen von Mono Lancet ’15 über MIDI-Befehle ein- bzw. ausgeschaltet und gesteuert werden. Eingehende MIDI-Noten werden durch Aufleuchten der roten LED über dem TRIG Taster und gegebenenfalls der grünen LED der Hüllkurve angezeigt. -
Seite 18: Midi-Control-Change-Befehle
MIDI-Control-Change-Befehle Verschiedene Funktionen von Mono Lancet ’15 können über MIDI-Control-Change-Befehle ein- bzw. ausgeschaltet werden. Werte zwischen 0 und 63 schalten die betreffende Funktion aus, Werte zwischen 64 und 127 schalten sie ein. Funktion Beschreibung Werks- einstellung Pitchbender Mit dem Pitchbender eines Keyboards kann die Tonhöhe von Mono Lancet ’15 um ±... -
Seite 19: Technische Daten
Technische Daten VCO1 Wellenformen Rechteck, Sägezahn, Dreieck Oktavlagen 8', 16', 32' VCO2 Wellenformen Rechteck, Sägezahn, Rauschgenerator Oktavlagen 4', 8', 16' Detune ± 7 Halbtöne VCO1 & VCO2 Regler LFO INT, EG INT (bipolar), GLIDE, MIX, TUNE Tiefpass, 24 dB/Oktave Regler CUTOFF, RESONANCE, EG INT (bipolar), LFO INT Schalter TRACK (OFF, 50, 100) - Seite 20 Sonstiges Stromversorgung externes Gleichspannungs-Steckernetzteil mit 12 V DC / 1000 mA Abmessungen ca. 21 cm x 14,5cm x 5,5 cm Gewicht ca. 0,75 kg optionales Zubehör Mono Lancet Modular Dock Holzseitenteile Bedienungsanleitung Mono Lancet ’15...
-
Seite 21: Modular Dock (Optionale Erweiterung)
Modular Dock (optionale Erweiterung) 3^ 3&4) 4@ 4! 4# 5) 5! 4& Abbildung 10: Mono Lancet Modular Dock Modular Dock ist eine optional erhältliche Erweiterung, welche Mono Lancet ’15 mit einem analogen Modularsystem im Eurorackformat verbindet. Modular Dock erweitert Mono Lancet ’15 um mehrere Ein- und Ausgänge für Audio- und CV/Gate-Signale über die verschiedene Funktionen gesteuert und die Möglichkeiten des Synthesizers erweitert werden können. -
Seite 22: Lieferumfang Und Inbetriebnahme
☛ Falls du Modular Dock an einem anderem System als dem A-100 oder dem VERMONA Modular Case 104 betreiben willst, vergewissere dich, dass dessen Systembus kompatibel ist. Lieferumfang und Inbetriebnahme Zum Lieferumfang von Modular Dock gehören: Modular Dock-Modul mit Buskabel... -
Seite 23: Anschlüsse Und Bedienelemente Von Modular Dock
Anschlüsse und Bedienelemente von Modular Dock Modular Dock bietet mehrere Zugänge zu den Oszillatoren, dem Filter und dem VCA. Im Folgenden werden die Anschlussmöglichkeiten und deren Bedienelemente erläutert. 1V/OCT Ein- und Ausgang An diese Buchse kann eine externe Steuerspannung zur Tonhöhensteuerung der Oszillatoren, z.B. -
Seite 24: Vcf
INTENSITY Dieser Regler bestimmt die Stärke der an CV bzw. anliegenden Steuerspannung. Ist der Regler voll aufgedreht kann der betreffende Oszillator tonal mit einer 1-Volt-pro-Oktave-Steuerspannung gespielt werden. An diese Buchse kann eine externe Steuerspannung zur individuellen Steuerung 4& PW CV der Pulsweite der Rechteck-Wellenform eines Oszillators angeschlossen werden. -
Seite 25: Vca
An diese Buchse kann eine externe Steuerspannung zur Steuerung des Verstärkers angeschlossen werden. Die hier anliegende Steuerspannung wird zur im Mono Lancet ’15 erzeugten Steuerspannung des Hüllkurvengenerators bzw. der Gate-Hüllkurve addiert. Mit diesem Regler wird die Stärker der an CV anliegenden Steuerspannung INTENSITY dosiert. - Seite 26 HDB electronic GmbH Badesteig 20 08258 Markneukirchen GERMANY +49 (0) 37422 4027-0 Email info@vermona.com vermona.com...
