Vor dem Auslesen von Servicedaten über einen Laptop
Zum Auslesen von Servicedaten benötigte Geräte
Zum Auslesen von Servicedaten über einen Laptop benötigen Sie Folgendes:
- Servicedaten-Tool 2 (SDT2) Version 2.5.0 oder höher, auf dem Laptop installiert; die Software wird Ihnen
vom örtlichen LINAK-Vertriebsvertreter bereitgestellt
- OpenBus-Programmier- und -Datenauslesebox (IB) (LINAK-Artikelnummer IB300001)
- Service-Auslesekabel (LINAK-Artikelnummer 0964198)
- modulare Verteilerbox (MJB) für die Verbindung zum Servicedaten-Tool (LINAK-Artikelnummer
MJB000X000-1023)
- Kabel zum Anschluss der Verteilerbox an den LA43 IC oder LA44 IC (LINAK-Artikelnummer 0964461-800-A)
- USB-A-B-Kabel
Anschluss und Inbetriebnahme der Geräte
a) Vergewissern Sie sich zuerst, dass die Software Servicedaten-Tool 2 (Version 2.5.0 oder höher) und die zu-
gehörigen Treiber auf dem Laptop installiert sind. Wenn das Servicedaten-Tool und die zugehörigen Treiber
nicht auf dem Laptop installiert sind, schlagen Sie in der SDT2-Bedienungsanleitung nach.

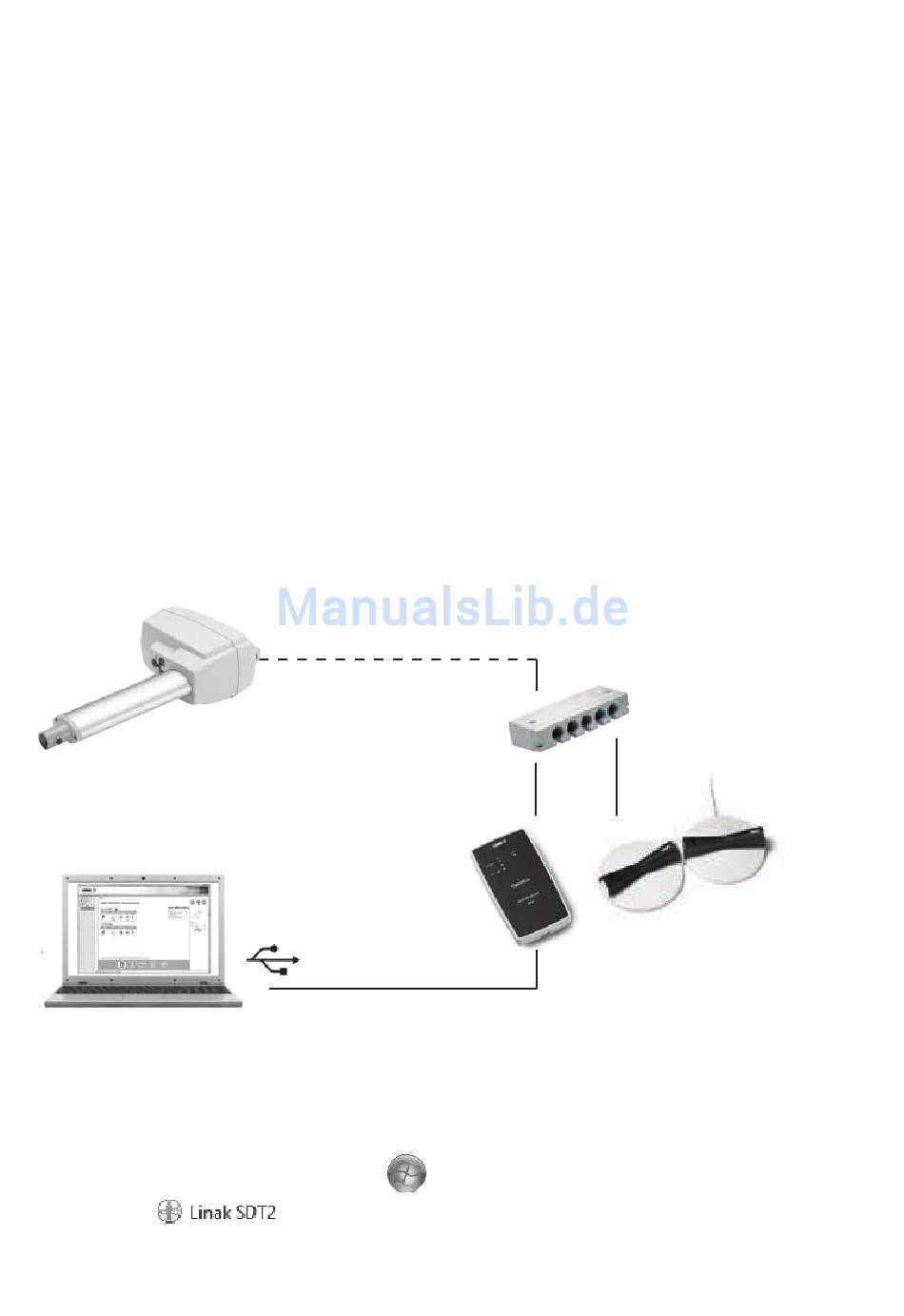

b) Schließen Sie die Geräte wie unten abgebildet an.
Wenn eine Verbindung erkannt wird, wechselt die rote „LED" (Supply 8V Missing [Keine 8-V-Stromversor-
gung]) im aktuellen Fenster auf dem Laptop auf Grün.
c) Aktivieren Sie den LA43 IC oder LA44 IC (indem Sie eine Taste auf der Handbedienung oder den Fußschalter
drücken).
d) Rufen Sie auf dem Laptop das Startmenü
daten-Tool
LA43 IC oder LA44 IC
Kabel für IB-Box
0964198
USB-A-B-Kabel
auf, und wählen Sie das LINAK-Programm, um das Service-
zu öffnen.
Seite 4 von 20
Kabel für MJB-Box
0964461-800-A
Modulare Verteilerbox
MJB000X000-1023
Fußschalter
oder
Handbedienung
