Ceag 28011/-21 LED CGLine+ 1-8h/D Betriebsanleitung Seite 10

Style Variant 28021 LED CGLine+
4
10
Manual CEAG 28011/-21 LED CGLine+ 1-8h/D 40071860278(B) January 2017 www.ceag.de
4

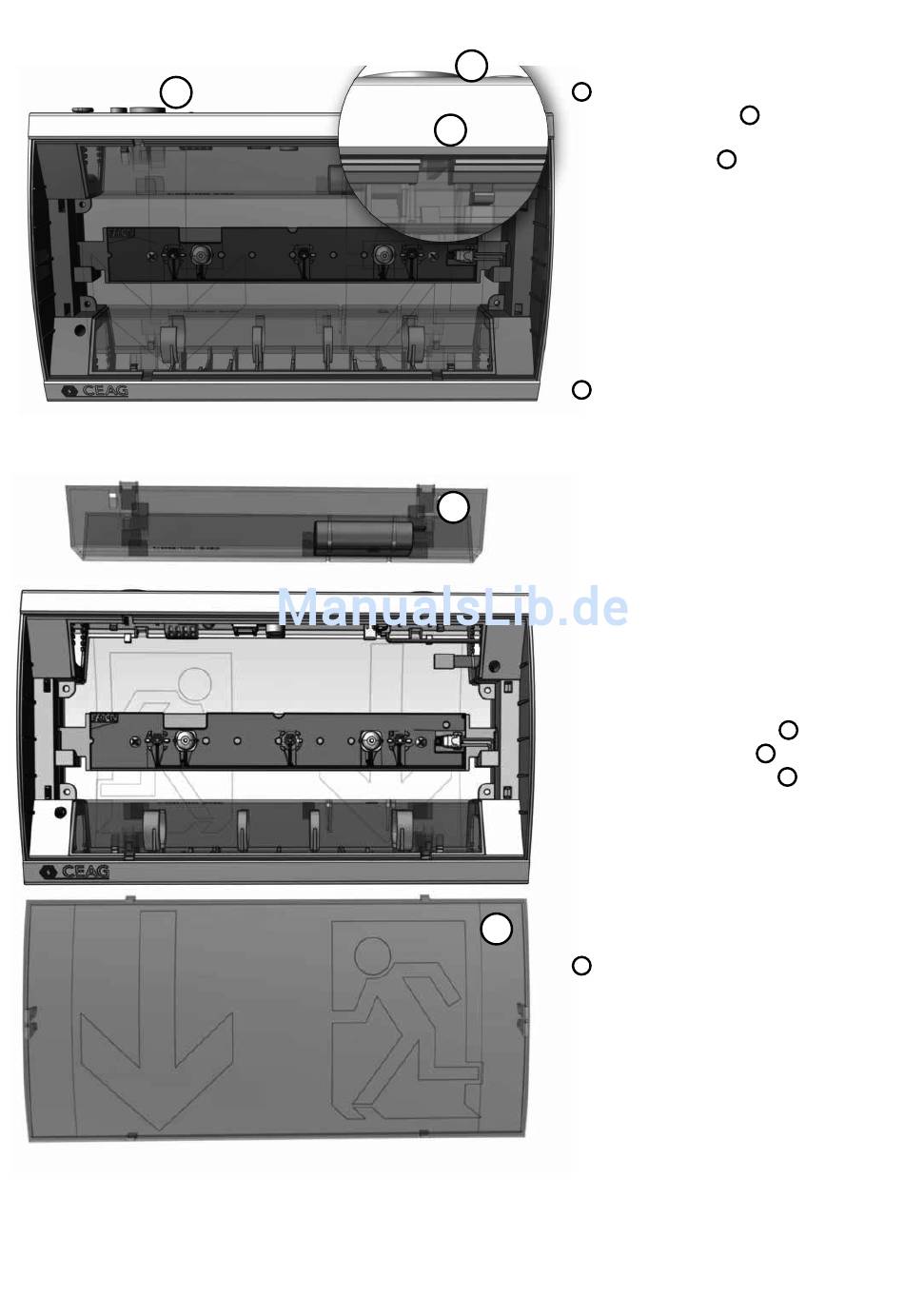

Durch Lösen der Schnapphaken
1
ggf. montierte
Piktogrammscheiben
1
obere Abdeckungen inklusive der
Batterie entfernen
Zur Befestigung an der Decke ist
zunächst die Deckenbefestigung
(Artikel-Nr. 40071350432) zu
montieren.
(Für alle andere Montagevarianten
siehe Bedienungsanleitung des
jeweiligen Montagezubehörs.)
Die Anschluss-Leitungen und
ggf. Busleitungen einführen
4
und die Leuchte auf die
Deckenbefestigung aufschieben.
Netz und ggf. Busleitung
anschließen.
Bei Anschluss des LED-Moduls
3
auf Polarität achten.
Batterieleitungen auf die
Leiterkarte aufstecken.
Einstellungen der Betriebsart
(Dip-Schalter, siehe Kap. 5) über-
prüfen.
Die Abdeckung aufsetzen und die
Piktogramme montieren.
Remove pictogram covers
loosing the snap hooks
remove cover incl. battery
Attach ceiling mounting (Order
no. 40071350432) if necessary.
(see respective mounting and
operating instructions for further
type of mounting)
Lead connection cable and bus
2
cable through the cable entries
4
and attach the luminaire to
the ceiling mounting kit.
Connect mains cable and bus
cable.
When connecting the LED
modules please observe the
polarity.
Connect battery to the printed
circuit board.
Set operation mode (see chapter
7)
Attach the cover and mount
pictogram cover.
2
und die
3
.
2
by
1
and
3
.
