3
Die folgende Montageanleitung zeigt Schritt für Schritt den Montageablauf, der einen späteren störungsfreien Betrieb
gewährleistet. Es ist daher AUßERORDENTLICH WICHTIG, sich die Zeit zu nehmen, die einzuhaltenden Toleranzen
ge-wissenhaft zu prüfen. Anderenfalls kann die optimale Funktion der Hebebühne nicht garantiert werden.
NB: BEI NICHTBEFOLGEN DER MONTAGEANLEITUNG VERFÄLLT JEGLICHER GARANTIEANSPRUCH AUF DIE
HEBEBÜHNE.
AUSKÜNFTE ZUR VERWENDUNG FÜR DEN BAUINGENIEUR ODER ARCHITEKTEN
Um die volle Tragkraft der Bühne ausnutzen zu können, muß der Werkstattboden folgende Forderungen erfüllen:
a) Tragkraft: Min. 550 kp/m² - 5500 N/m²
b) Punktlast des Flächendrucks: 3,5 kp/cm² - 350 kN/m²
c) Ziehkraft der Bolzen:
Für Major 4000 / 5000-47 / 5000-51: 1190 kp/Bolzen (3/8") – 11,9 kN
Für Major 5000-55 / 6000 / 7000:
AUSKÜNFTE AN DEN MONTEUR
Das Zubehörpaket ist auf kleine Plastiktüten verteilt, jede mit ihrer eigenen Nummer. Diese Nummer werden in dieser
Anleitung als kleine nummerierte Tüten abgebiltet. Um eine schnelle und korrekte Montage ausführen zu können, ist es
deshalb wichtig, den Inhalt der Plastiktüten zertrennt zu halten.
EXPANSIONSBOLZEN:
Für Major 4000 / 5000-47 / 5000-51:
Für Major 5000-55 / 6000 / 7000:

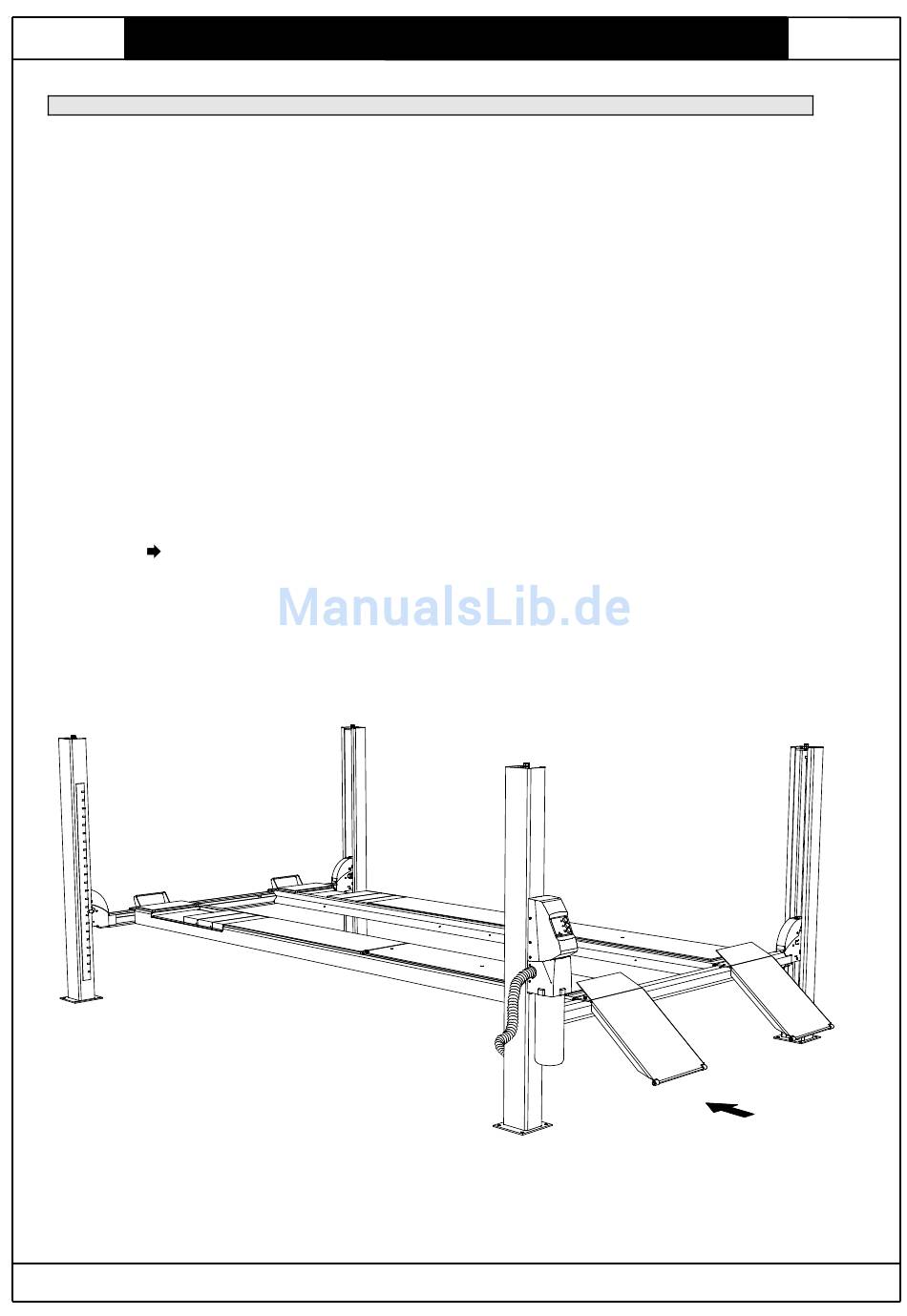

NB: Der Pfeil
gibt jeweils die Einfahrrichtung in die Hebebühne an (siehe Bild 1).
Die untenstehende Skizze zeigt die korrekte Plazierung der Obstruktionsschalter und des unteren Endschalters.
S6
Revision:
STENHØJ MAJOR
DEUTSCH
1410 kp/Bolzen (3/8") – 14,1 kN
Bestellnr. für Set 755582 (nicht mitgeliefert).
Bestellnr. für Set 755069 (nicht mitgeliefert).
S7
S10
S5
T70755
S8
