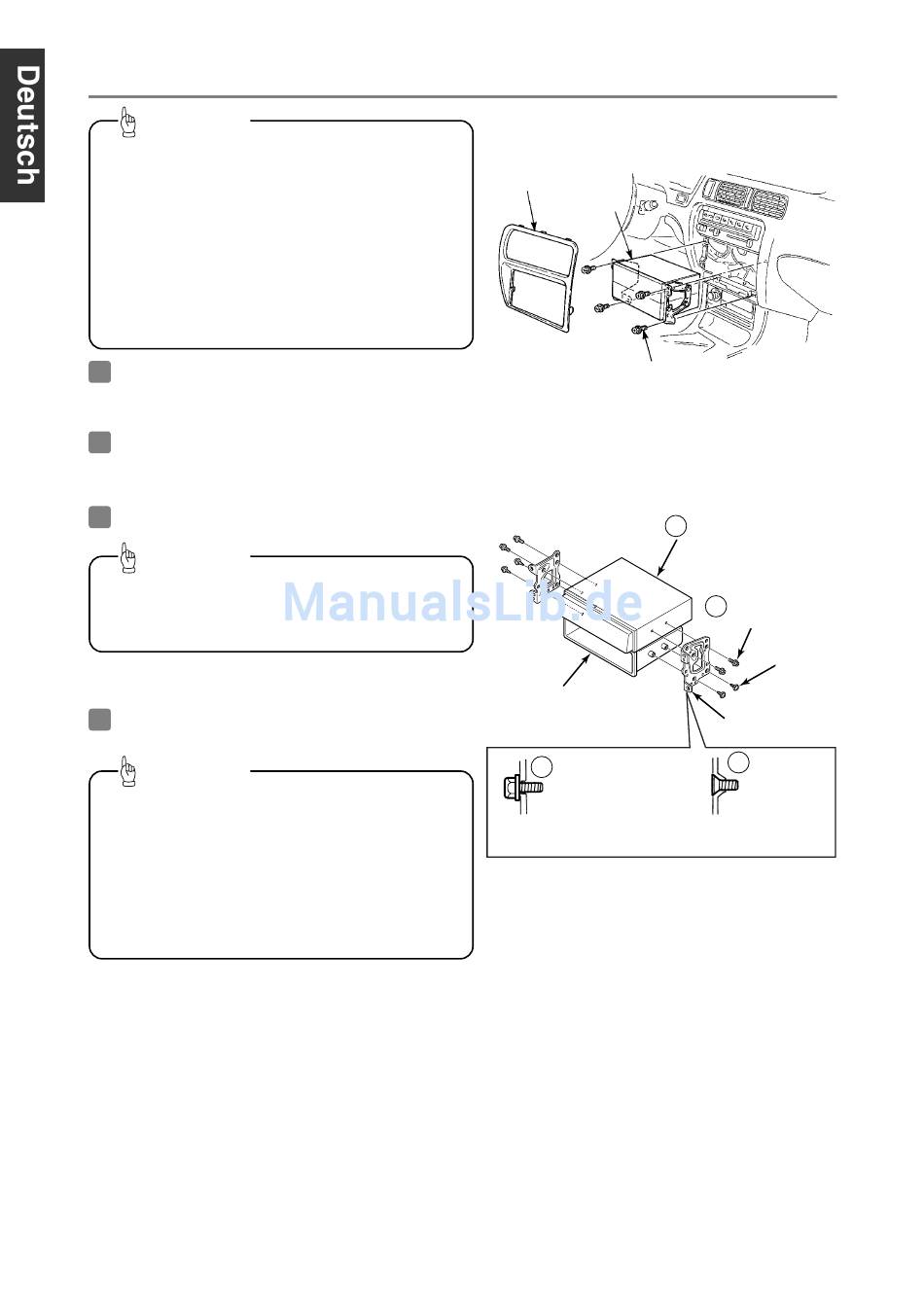

- Beispiel einer Hauptgeräteinstallation (Installation mit der Seitenhalterungen des Fahrzeugs) -
Hinweis
• Binden Sie den losen Teil des am
Hauptgerät angeschlossenen Kabels
zusammen und sichern Sie das Kabel an
einer freien Stelle, so dass es sich nicht
bewegen kann oder am Hauptgerät oder an
anderen Fahrzeugausrüstungen
eingeklemmt werden kann. Falls die Kabel
nicht richtig gehandhabt werden, können
Betriebsstörungen oder Kurzschlüsse
verursacht werden, was wiederum einen
Brand oder andere Unfälle auslösen kann.
• Schließen Sie alle Kabel vor der Installation
des Hauptgerätes an.
1
Entfernen Sie die Ablage und anderes Zubehör
von der Mittelkonsole, um Platz für die Installation
des Hauptgerätes zu schaffen.
2
Entfernen Sie die Einbauhalterungen für die
Ablage.
3
Bringen Sie die Halterungen am Hauptgerät an.
Hinweis
Verwenden Sie nur die mitgelieferten Schrauben
(rot M5 x 8) für die Installation. Bei Verwendung
von anderen Schrauben kann die Innenseite des
Geräts beschädigt werden.
4
Bauen Sie das Hauptgerät im Fahrzeug ein.
Hinweis
• Bei der Installation dürfen das
Hauptgeräteanzeigefeld und die Tasten nicht zu
stark gedrückt werden. Dadurch kann das
Hauptgerät beschädigt werden.
• Hier wird nur ein Installationsbeispiel gezeigt.
Lassen Sie sich bitte für die Installation des
Hauptgeräts im Fahrzeug im Verkaufsgeschäft
über die geeignetste Installationsmethode
beraten.
Mittelkonsolenblende
Ablage usw.
Befestigungsschrauben
Ablage
Sechskantschrauben
6
(Rot: M5x8) x 4
Wählen Sie die Schrauben entsprechend den in den
Montagehalterungen vorhandenen Schraubenlöcher aus.
- 8 -
Hauptgerät
1
Sechskantschrauben
6
(Rot: M5x8) x 4
Schrauben
x 4
Montagehalterungen
Flachkopfschrauben
7
(Rot: M5x8) x 4
