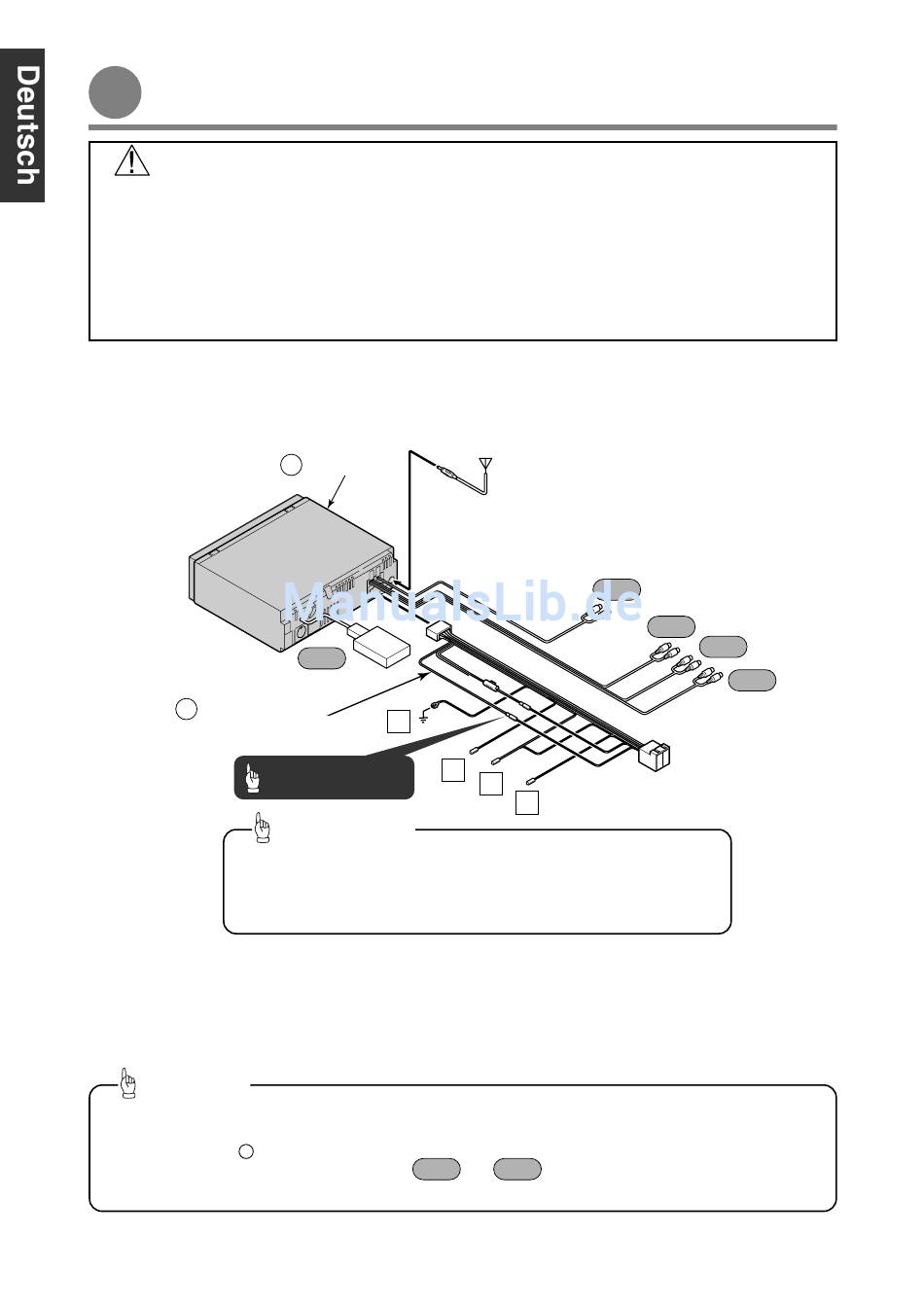

Bez
eichn
ung und Funktion der Klemmen
Bez
eichn
ung und Funktion der Klemmen
Warnung
• Die Isolation des Stromversorgungskabels darf nicht aufgeschnitten werden und das Kabel darf nicht
für die Versorgung von anderen Geräten verwendet werden. Beim Überschreiten der Belastbarkeit des
Stromversorgungskabels kann ein Brand oder ein elektrischer Schlag verursacht werden.
• Die Kabel müssen mit einem Band oder auf andere Weise gesichert werden, so dass sie während der
Fahrt keine Behinderung darstellen. Falls sie sich mit Teilen, wie dem Lenkrad, dem Schalthebel oder
dem Bremspedal verwickeln, kann ein Unfall verursacht werden.
• Falls ein Kabel für eine Änderung des Anschlusses gelöst wird, muss der Anschluss mit Isolierband
umwickelt werden. Falls der Anschluss nicht isoliert wird, besteht eine Brand- oder eine Unfallgefahr.
ANSCHLUSSKABEL
2
(Stromversorgungs- und
Lautsprecherstecker)
Hinweis*1
Hinweis*1
• Die Anordnung der Klemmen B+ und ACC des Steckers können je
nach Fahrzeug verschieden sein. In diesem Fall müssen die
Steckerklemmen getauscht bzw. vertauscht werden.Wenden Sie
sich für Einzelheiten zu den Steckerklemmen an Ihren Händler.
Hinweis
• Die Abbildung zeigt CD8445E. CD5425E ist leicht von dieser Abbildung verschieden.
• Für Einzelheiten über die Kabelfarben und die Anschlusspunkte für die Anschlusskabel wird auf die
Seite 5 verwiesen
.
2
• Für Einzelheiten zu den Anschlusspunkten
Klemmen wird auf die Seite 5 verwiesen.
HAUPTGERÄT
1
ANTENNENSTECKER
16P
A
4
3
A
- 4 -
E
1
2
E
bis
für die Hauptgerätekabel und die
D
C
B
ZUM
FAHRZEUGSEITIGEN
STECKER
