Multiplex Panda Sport Anleitung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Bauanleitung
D
Building instructions
GB
Notice de construction
F
Instruzioni di montaggio
I
Instrucciones de montaje
ES
Abbildungen
Illustrations
Illustrations
Illnstrazioni
Iiustraciónes
Erhältliche Varianten / Available versions / Version D disponible / Varianti disponibili / Variantes disponibles
# 21 4268

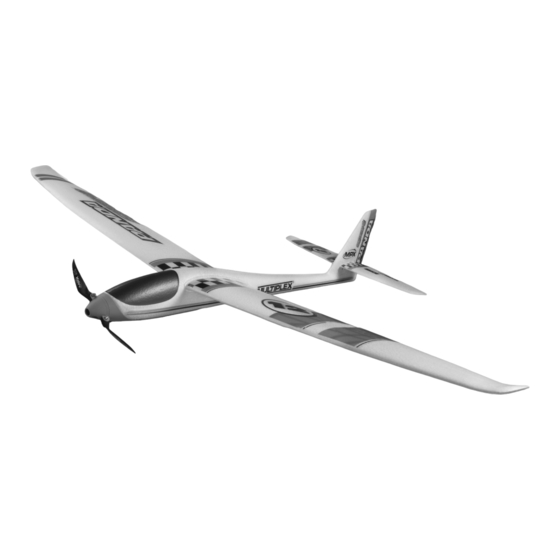

Panda Sport
Panda Sport
© Copyright by MULTIPLEX 2013
... 28 - 32
# 26 4268
# 26 4272
Panda Sport
Ersatzteile
Replacement parts
Pièces de rechanges
Parti di ricambio
Repuestos
# 26 4269
# 1 3268
Panda
Panda
# 21 4268
Panda Sport
2 ... 11
12 ... 21
22 ... 37
38 ... 47
48 ... 57
58 - 59
# 1 3269
Panda
Version 1.0
Verwandte Anleitungen für Multiplex Panda Sport
Inhaltszusammenfassung für Multiplex Panda Sport
- Seite 1 Erhältliche Varianten / Available versions / Version D disponible / Varianti disponibili / Variantes disponibles # 21 4268 # 26 4268 # 26 4272 # 26 4269 # 1 3268 # 1 3269 Panda Sport Panda Sport Panda Sport Panda Panda Panda © Copyright by MULTIPLEX 2013 Version 1.0...
- Seite 2 WERDEN! ABNEHMBARE KLEINTEILE DES MODELLS KÖNNEN VON KINDERN UNTER 3 JAHREN VERSCHLUCKT WERDEN. ERSTICKUNGSGEFAHR! Beim Betrieb des Modells müssen alle Warnhinweise der BETRIEBSANLEITUNG beachtet werden. Die Multiplex Mo- GHOOVSRUW *PE+ &R .* LVW QLFKW KDIWXQJVSÀLFKWLJ IU 9HUOXVWH XQG %HVFKlGLJXQJHQ MHGHU $UW GLH DOV )ROJH IDOVFKHQ Betriebes oder Missbrauches dieses Produktes, einschließlich der dazu benötigten Zubehörteile entstehen.
- Seite 3 Modell, des Akkus und des Ladegerätes beachten, Elektronik vor Wasser schützen. Auf aus- reichende Kühlung bei Regler und Akku achten. Die Anleitungen unserer Produkte dürfen nicht ohne ausdrückliche Erlaubnis der Multiplex Modellsport GmbH & Co. KG (in schriftlicher Form) - auch nicht auszugsweise in Print- oder elektronischen Medien reproduziert...
- Seite 4 # 21 4268 Machen Sie sich mit dem Bausatz vertraut! MULTIPLEX - Modellbaukästen unterliegen während der Produktion einer ständigen Materialkontrolle. Wir hoffen, dass 6LH PLW GHP %DXNDVWHQLQKDOW ]XIULHGHQ VLQG :LU ELWWHQ 6LH MHGRFK DOOH 7HLOH QDFK 6WFNOLVWH vor Verwendung zu prüfen, da bearbeitete Teile vom Umtausch ausgeschlossen sind.
- Seite 5 Ergebnis. :LU HPSIHKOHQ )DUEHQ DXV XQVHUHP Ä(/$325Š &RORU³ 6SUKIDUEHQVRUWLPHQW ³ 9RUEHKDQGOXQJ PLW 08/7,3ULPHU HUIRUGHUOLFK Technische Daten: Panda Panda Sport Spannweite 1160 mm 1160 mm Länge über alles 800 mm 800 mm )OXJJHZLFKW...
- Seite 6 5. Bowdenzüge vorbereiten 10. Motor in der Rumpfverkleidung befestigen Die Bowdenzugrohre haben folgende Länge - ggf. kürzen: Mit dem Brushless Antriebssatz Panda Sport # 33 3662 Bowdenzugrohr HR Höhenruder 63 Ø2/1 x 470 mm incl. Akku ist das Modell bestens motorisiert.
- Seite 7 Den Regler MULTIcont BL-20 SD an den Anschlüssen 19. Ruderhorn für Seitenruder des Motors anstecken und ganz oben im Rumpf mit Klett- In das „Ruderhorn Twin“ 22 den Kardanbolzen 23 einclip- band 20+21 befestigen. Der M-LINK (PSIlQJHU 5; ZLUG sen. Den Inbus-Gewindestift 24 in den Kardanbolzen ein- im Freiraum hinter den Servos auf dem Rumpfboden be- drehen.
- Seite 8 Flügelvorderkante ziehen, bis die Verzahnung geöffnet ist. Motordrehrichtung jetzt zusammen mit dem Propeller. Abb. 25 Abb. 30 + 34 Hinweis: Wird später beim Betrieb des Modells die Ar- 28. Ruderausschläge einstellen (Richtwerte!) UHWLHUXQJ GHU 7UDJÀlFKHQ ]X ORVH NDQQ GXUFK IHVWHV ]X- Um eine ausgewogene Steuerfolgsamkeit des Modells zu sammendrücken um einen Zahn wieder ein sicherer Halt erzielen, ist die Größe der Ruderausschläge richtig einzu-...
- Seite 9 Das Risiko das Modell bei einer Aussenlandung im Tal zu beschädigen ist somit nicht gegeben. 35. Lehrer / Schüler Betrieb Der Panda / Panda Sport ist aufgrund seiner gutmütigen Flugeigenschaften und der langen Flugzeit auch ideal als 6FKXOXQJVÀXJ]HXJ JHHLJQHW 0LW GHP NDEHOORVHQ )XQN Lehrer-Schüler Stick # 4 5183, zwei MULTIPLEX Sendern...
- Seite 10 # 26 4268 RR Panda Sport JUQ Fertigmodell, Servos, Regler, Motor BL-O 2812-1100 # * 26 4272 *RR+ Panda Sport JUQ Fertigmodell, Servos, Regler, Motor BL-O 2812-1100, Empfänger, Akku # 26 4269 RR+ Panda RUDQJH Fertigmodell, Servos, Regler / Empfänger, Motor 400 6V, Akku 1 3268 RTF Panda Mode 1 und 3 RUDQJH Fertigm.
- Seite 11 Servos für Rumpf PRQWLHUW DXVVHU EHLP .,7 Servo für Seitenruder Nano-S Servo für Höhenruder Nano-S RR RR+ RTF Antrieb PERMAX BL-O 2812-1100 für Panda Sport PRQWLHUW EHLP 55 $QWULHEVPRWRU :HOOHQ‘PP 3(50$; %/2 1 *1/0 Regler MULTIcont BL-20 SD =\OLQGHUVFKUDXEH IU 0RWRU ...
- Seite 28 pic. 01 42.1 41.1 40.1 pic. 02...
- Seite 29 pic. 03 pic. 04 62 ‘[PP pic. 05 pic. 06 ‘[PP pic. 07 pic. 08 42.1 PERMAX BL-O 2812-1100 pic. 09 pic. 10...
- Seite 30 40.1 pic. 11 pic. 12 Battery pic. 13 pic. 14 pic. 15 pic. 16 pic. 17 pic. 18...
- Seite 31 60 PP „X“ pic. 19 pic. 20 pic. 21 pic. 22 pic. 23 pic. 24 Zacki ELAPOR Super liquid # 59 2728 pic. 25 pic. 26...
- Seite 32 29 [ M2x10mm pic. 27 pic. 28 pic. 29 pic. 30 2.2 [ pic. 31 pic. 32 pic. 33 pic. 34...
- Seite 60 08/7,3/(; 0RGHOOVSRUW *PE+ &R.* :HVWOLFKH *HZHUEHVWU ' %UHWWHQ*|OVKDXVHQ ZZZPXOWLSOH[UFde...
