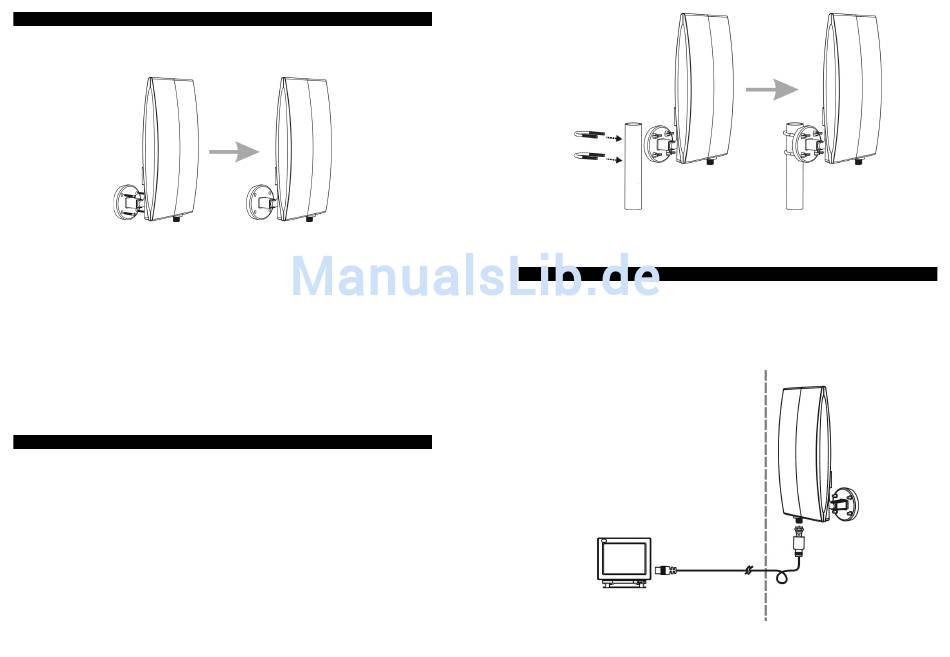

Installation von Wandhalterung oder Standfuß
Schritt 1. Markieren Sie die vorgesehenen Befestigungspunkte der Basishalterung mit einem
Stift.
Schritt 2. Schrauben Sie anschließend die Basishalterung an. Je nach Beschaffenheit der
Wand nutzen Sie zur Befestigung Dübel und Schrauben oder nur die mitgelieferten Schrau-
ben (z.B. bei einer Holzwand).
Beachten Sie beim Bohren: Stellen Sie sich sicher, dass entlang der vorgesehenen Bohrlö-
cher keine Leitungen, z.B. Strom oder Wasser, verlaufen! Achten Sie auf eine ausreichende
Befestigung des Bohreinsatzes in der Bohrmaschine. Prüfen Sie die Eignung der Dübel für die
jeweilige Wandbeschaffenheit.
Schritt 3. Montieren Sie anschließend die Antenne an die Basishalterung
Bitte beachten: Alle Befestigungen sollten auf Festigkeit geprüft werden. Wir empfehlen,
eine Schlaufe im Koaxial-Kabel zu belassen, damit Wasser abtropfen kann und nicht entlang
des Kabels in das Haus eindringt.
Installation der Masthalterung
Schritt 1. Zur Montage an einem Mast oder einer Geländerstange mit bis zu 5 cm Durch-
messer verwenden Sie die beiden beiliegenden U-förmigen Bügel und die Basishalterung.
Führen Sie je beide Enden der U-förmigen Bügel durch die Basishalterung um den Mast und
schrauben Sie anschließend die vier Flügelmuttern von vorne auf. Beachten Sie die beiden
kreisförmigen Aussparungen auf der Rückseite der Basishalterung, durch diese soll der Mast
geführt werden.
4
Schritt 2. Setzen Sie die Antenne in die Basishalterung ein.
Schritt 3. Justieren Sie die Antenne für einen optimalen Empfang.
Anschluss und Stromversorgung der Antenne
Möglichkeit 1, Versorgung der Antenne durch einen DVB-T-Receiver oder Fernseher
Nehmen Sie das mitgelieferte Koaxial-Kabel (Anschlüsse: Koax-Stecker auf F-Stecker) und
verbinden Sie den Koax-Stecker mit dem Koaxeingang Ihres DVB-T-Empfängers. Schließen
Sie das andere Kabelende an den F-Anschluss der Antenne.
Innen
DVB-T-Empfänger
(TV oder Receiver)
Außen
Koaxial-Kabel mit
Abtropf-Schlaufe
5
