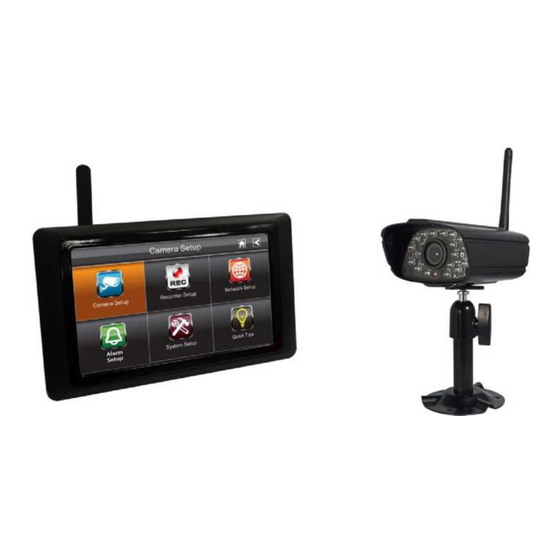

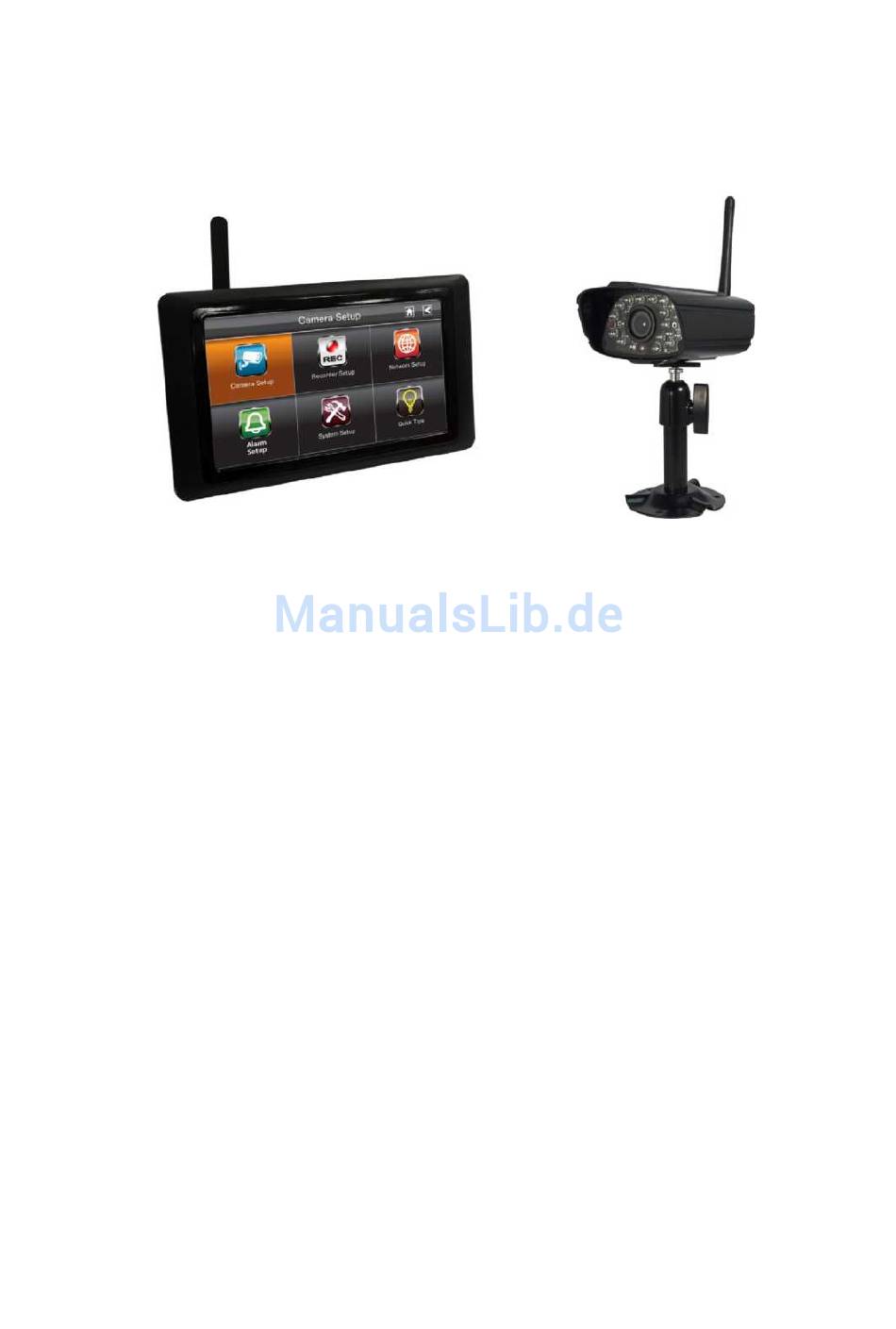

- Seite 1 DWH-SERIE VIDEO-SICHERHEITSSYSTEM Installations- und Betriebsanleitung Modell: CS89T Version 1.0 Diese Anleitung sollte für zukünftiges Nachschlagen aufbewahrt werden...
-
Seite 2: Inhaltsverzeichnis
INHALT WICHTIGER HINWEIS..............................3 BITTE VOR INBETRIEBNAHME LESEN ....................... 3 BETRIEBSBEREICH DRAHTLOSER GERÄTE ................... 3 WICHTIGE SICHERHEITSVORKEHRUNGEN ..................... 3 SICHERHEITS- UND INSTALLATIONSTIPPS ......................7 Installationshinweise ............................7 LCD-Touchscreen-Monitor ..........................7 Kamera-Installation ............................7 Einstellung des Kamerakanals (optional) ....................... 8 Kopplung der Kamera mit dem Empfänger (optional) .................. 8 KENNENLERNEN DES MONITORS UND DER KAMERA .................. - Seite 3 System-Upgrade ............................... 30 Sprache ................................31 Quick Tips ................................32 FERNZUGRIFF ................................32 Übersicht ................................32 Einrichtung Ihres Sicherheitssystems auf der APP ..................34 Wenn Sie Schnappschüsse machen möchten: ................... 36 Wenn Sie Ihre Schnappschüsse ansehen möchten: .................. 36 Wenn Sie Videos aufnehmen möchten: ......................37 Wenn Sie Ihre Videos abspielen möchten:....................
-
Seite 4: Wichtiger Hinweis
WICHTIGER HINWEIS BITTE VOR INBETRIEBNAHME LESEN Bitte seien Sie beim installieren von CCTV-Geräten immer vorsichtig, besonders wenn es eine anerkannte Richtlinie gibt. Fragen Sie nach den jeweiligen Bestimmungen, die auf die gesetzlichen Installationen der Videoaufzeichnung/-überwachung zutreffen. Zustimmungen Dritter könnten erforderlich sein. BETRIEBSBEREICH DRAHTLOSER GERÄTE Stellen Sie sicher, dass der Signalempfang der drahtlosen Kamera/Kameras der bestmögliche Empfang zwischen der/den Kamera/Kameras und Empfänger ist. - Seite 5 FCC Einhaltungserklärung: Dieses Gerät erfüllt Teil 15 der Produkte mit dem CE-Zeichen entsprechen FCC Regeln. Der Betrieb unterliegt den folgenden den EMV-Richtlinien (2004/108/EC); Bedingung: (1) dieses Gerät darf keine schädlichen Niederspannungsrichtlinien (73/23/EEC); R&TTE(1999/5/EC); Störungen verursachen und (2) dieses Gerät muss muss alle Störungen RoHS-Richtlinie (2011/65/EU) die von der Kommission der Europäischen annehmen, einschließlich Störungen, die unerwünschte Störungen auf dem Gemeinschaft festgelegt wurden.
- Seite 6 Standfuß). Die „Geräte-ID“ und das „Passwort“ werden für die Fernüberwachung benötigt. Aus Sicherheitsgründen wird dem Benutzer empfohlen, die „Geräte-ID“- und „Passwort“-Informationen in die Bedienungsanleitung zu kopieren und dann das Etikett mit den „Geräte-ID“- und „Passwort“-Informationen zu entfernen. Bitte bewahren Sie die Geräte-ID- und Passwort-Informationen an einem sicheren Ort für zukünftige Zwecke auf.
-
Seite 7: Inhalt Des Sets
INHALT DES SETS Drahtlose Kamera mit Ständer x 1 Drahtloser Touchscreen-LCD-Monitor x 1 Kamera-Antenne x 1 5V/1A Power-Adapter x2 Internetkabel x 1 Tüte mit Schrauben x 1 Bedienungsanleitung x 1 Erforderliche Werkzeuge: elektrische Bohrmaschine 5mm Steinbohrer 15mm Steinbohrer Nr. 2 Philips Schraubendreher... -
Seite 8: Sicherheits- Und Installationstipps
SICHERHEITS- UND INSTALLATIONSTIPPS Installationshinweise Befolgen Sie bei Verwendung von Elektrowerkzeugen, Treppen, Leitern, etc. immer die Herstelleranweisungen und tragen Sie beim Bohren von Löchern Schutzausrüstung (z.B. Schutzbrille und Schutzhandschuhe). Stellen Sie bei Verwendung von Leitern sicher, dass sie auf einer festen stabilen Oberfläche in einem Winkel positioniert und entsprechend gesichert sind. -
Seite 9: Einstellung Des Kamerakanals (Optional)
ANMERKUNG: Die Kamera verfügt über eine Freifeld-Funkreichweite von bis zu 150 m. Stellen Sie den Kameraständer auf eine stabile Oberfläche Lösen Sie die Flügelschraube Stellen Sie den richtigen Blickwinkel ein und sichern Sie dann das Gelenk mit der Flügelschraube. Einstellung des Kamerakanals (optional) drahtlose Kamera wird mit Voreinstellung auf Kanal 1 ausgeliefert. - Seite 10 Folgen Sie den Schritten im Abschnitt Kameraeinstellung , um den Kamerakanal einzustellen oder zu ändern. Wenn Sie eine weitere Kamera an den in diesem Set mitgelieferten Monitor anschließen, dann stellen Sie sicher, dass sein Kanal auf einen anderen Kanal der vorhandenen Kamera(s) eingestellt ist. Verbindungsschlüssel Hinweis: Wenn sich die Kamera 1 m bis 1,5 m vom Monitor entfernt befindet und das Kameravolumen auf dem Empfänger eingeschaltet...
-
Seite 11: Kennenlernen Des Monitors Und Der Kamera
KENNENLERNEN DES MONITORS UND DER KAMERA Empfänger Empfänger (Vorderansicht) (Rückansicht) Antenne Ein-/Ausschalten Ausziehbarer SD-Schlitz Taste zum Ständer Zurücksetzen Netzteil Ethernet-Buchse Kamera Vorderansicht Rückansicht Antenne Anschlussbuchse Stromversorgungsstatus Anschlusskabel Verbindungs status Power-/Kopplungstaste Lichtsensor Mikrofon BEDEUTUNG DER LICHTER Licht Zustand Bedeutung Die Kamera ist eingeschaltet. Stromversorgungsstat (Rot) Die Kamera ist ausgeschaltet. -
Seite 12: Monitor Aufbauen
Monitor aufbauen Klappen Sie den Stand aus, fahren Sie die Antenne aus, schließen Sie den AC-/DC-Adapter an den Stromeingang an der Seite des Monitors an. Stecken Sie dann das andere Ende des Adapters in die nächste Steckdose. Halten Sie zum Einschalten die POWER-Taste oben auf dem Monitor 3 - 4 Sekunden lang gedrückt. Der Empfänger zeigt ein paar Sekunden lang den Willkommensbildschirm an, und geht dann in die LIVE-Ansicht über. -
Seite 13: Systemeinführung
SYSTEMEINFÜHRUNG Die Systemsoftware Ihres Monitors wird über eine Reihe von Bildschirmen betrieben, mit welchen Sie Gruppen an Vorgängen wählen können. Wenn Sie im Pop-up-Menü zum Beispiel auf das Kamera-Symbol tippen, können Sie die Ansicht des Hauptbildschirms, der „Live-Ansicht“ einstellen, um Bilder von den gepaarten Kameras anzuzeigen. Sie können zwischen den Kameras scannen, alle Kameras auf einem einzigen Bildschirm anzeigen (Quad-Ansicht ), oder nur eine bestimmte Kamera anzeigen. - Seite 14 SYMBOL BEDEUTUNG DER SYMBOLE Hier können Sie wählen, wie der Kameraeingang auf der Live-Ansicht angezeigt werden soll: Kamera-Modus Zwischen Kameras scannen (5 Sekunden) Quad-Ansicht (Anzeige aller gekoppelten Kameras) Vollansicht (1 Kameraansicht auf Vollbild) Einstellung der Lautstärke. Volumen Zugang zur System-Software-Bedienung und Einstellung der Seite oder Ansicht aufgezeichneter Ereignisse. Systemeinstellungen Zeigt verbleibende Speicherkapazität an.
-
Seite 15: Live-Ansicht
Live-Ansicht Die Live-Ansicht wird in zwei Ansichten angezeigt - Quad-Ansicht oder Vollbildansicht. Die Quad-Ansicht zeigt die Bilder in vier Quadranten an (nur der Kamera, die EINgeschaltet ist). Tippen Sie auf einen Quadranten, um eine einzelne Kamera-/Vollansicht anzeigen. Tippen Sie erneut auf dieses Bild, um zur Quad-Ansicht zurückzukehren. Zoom-Feature So zoomen Sie in einen bestimmten Bereich: 1. -
Seite 16: Wiedergabe Des Aufgenommenen Videos
Der Bildschirm mit der Aufnahmeliste zeigt Folgendes an: Wiedergabe des aufgenommenen Videos Drücken Sie im Pop-up-Menü auf folgende Symbole 1. Tippen Sie auf den hervorgehobenen Tag mit der Aufnahme, die Sie sehen möchten. Der Bildschirm mit der Aufnahmeliste wird die Aufnahmen dieses Tages anzeigen, die in einer Datei gelistet sind. Wenn Sie auf einen Tag tippen, der nicht hervorgehoben ist, wird ein Ordner angezeigt, der keine Aufnahmen listet. -
Seite 17: System-Menü
SYSTEM-MENÜ Drücken Sie im Pop-up-Menü auf folgende Symbole Der Hauptbildschirm zeigt Folgendes an: Das SYSTEMMENÜ hebt die Option Kameraeinstellung als Standardeinstellung hervor. Hauptbildschirm Unterbildschirm Funktion Kameraeinstellung Koppelt neue Kameras mit dem Empfänger. Camera Setup Kamera ein Macht Kameras auf dem Monitor sichtbar. Helligkeit Macht das Video dieser Kamera heller oder dunkler. -
Seite 18: Systembedienung
SYSTEMBEDIENUNG Kameraeinstellungsbildschirm Tippen Sie auf Kamera-Setup. Der Bildschirm sollte Folgendes anzeigen: Kamera-Kopplung Ihre Kamera wird werksseitig mit dem Monitor auf Kanal 1 gekoppelt. Um Ihrem System neue Kamera(s) hinzuzufügen, müssen Sie es mit verschiedenen Kanälen koppeln. Drücken Sie im Pop-up-Menü auf folgende Symbole Der Hauptbildschirm zeigt Folgendes an: 1. -
Seite 19: Helligkeit
Ein X zeigt an, dass die Kamera AUS ist, ein Häkchen bedeutet, dass sie AN ist. Tippen Sie auf die Kamera, um sie EIN- oder AUSzuschalten. Helligkeit Drücken Sie im Pop-up-Menü auf folgende Symbole Der Bildschirm zeigt Folgendes an: Tippen Sie auf die Kamera, um den Helligkeitsgrad zu ändern. Die Standard-Helligkeit ist 0, und der Bereich liegt zwischen -2 und 2. -
Seite 20: Bewegungserkennung
Bewegungserkennung Drücken Sie im Pop-up-Menü auf folgende Symbole Der Bildschirm zeigt Folgendes an: Tippen Sie auf die Kamera, um die Empfindlichkeit auf Aus, Niedrig oder Hoch einzustellen. Default = niedrig. Der Bildschirm kehrt nach 10 Sekunden zum Bewegungserkennungs-bildschirm zurück oder wenn Sie auf das Back-Symbol drücken. - Seite 21 1. Tippen Sie auf Aktivieren, um die E-Mail-Benachrichtigungsfunktion zu aktivieren oder zu deaktivieren. 2. Tippen Sie auf das Feld SMTP-Server. Ein Tastatur-Bildschirm wird angezeigt. 3. Geben Sie Ihren ausgehenden E-Mail-SMTP-Server ein (z. B.: johndoe@gmail.com). Sie können auf der Tastatur zwischen alphabetischen Zeichen und Zahlen/Symbolen hin- und her wechseln, indem Sie auf das Feld auf der linken Seite der Leertaste drücken.
-
Seite 22: Zeitgesteuerte Aufnahme
Zeitgesteuerte Aufnahme An einem einzigen Tag sind bis zu 5 zeitgesteuerte Aufzeichnungen möglich. Die Gesamtaufnahmezeit ist auf die Größe der SD-Karte beschränkt. Diese Aufnahmen müssen innerhalb eines einzelnen 24--Stunden-Zeitraums beginnen und enden. Sie können nicht in den nächsten Tag gehen. Drücken Sie im Pop-up-Menü... -
Seite 23: Internet Setup
Drücken Sie im Pop-up-Menü auf folgende Symbole Der Netzwerk-Bildschirm zeigt Folgendes an: Internet Setup 1. Tippen Sie auf das Internet-Setup-Symbol, um den Internet-Setup-Bildschirm anzuzeigen. 2. Tippen Sie auf Ihre Auswahl und füllen Sie die erforderlichen Felder aus. Tippen Sie auf OK. A u s w a h l A u s w a h l A u s w a h l... -
Seite 24: Security Code
Security Code Richten Sie Ihren Sicherheitscode ein, um einzuschränken, wer auf die Fernüberwachung Zugriff hat. 1. Tippen Sie auf das Sicherheitscode-Symbol, um den Sicherheitscode-Bildschirm anzuzeigen. 2. Wenn Sie zuvor einen Code eingegeben haben, wird der Bildschirm Ihren aktuellen Code anzeigen 3. -
Seite 25: Netzwerk-Information
Netzwerk-Information 1. Tippen Sie auf das Netzwerk-Informationssymbol, um den Netzwerk-Informations-Bildschirm anzuzeigen. 2. Tippen Sie auf den Zurück-Pfeil, um zum vorherigen Bildschirm zurückzukehren. Hinweis: Die DID ist ein eindeutiger, für Ihren Monitor spezifischer Code, und ist für einen Fernüberwachungszugriff auf Ihre Kameras über das Internet erforderlich. -
Seite 26: Period
Period Mit dieser Auswahl können Sie die Alarm-/Sirenendauer für den Wecker und Timer auswählen. 1. Tippen Sie auf Period. Der Bildschirm Einstellung der Sirenendauer erscheint. 2. Wählen Sie die gewünschte Zeit für die Alarmdauer 3. Tippen Sie auf den Zurück-Pfeil, um zum vorherigen Bildschirm zurückzukehren. Melody Hier können Sie die Melodie für den Alarm auswählen. -
Seite 27: System-Setup-Bildschirm
System-Setup-Bildschirm Power Saving Im Energiesparmodus schaltet der Monitor den LCD aus, wenn er 2 Minuten lang nicht benutzt wurde. Drücken Sie einmal auf die Power-Taste, um den Monitor wieder zu aktivieren. Wenn ein Bewegungserkennungsereignis oder eine zeitgesteuerte Aufnahme beginnt, schaltet der LCD automatisch wieder ein. -
Seite 28: Zeit
2. Tippen Sie auf Ihre Auswahl; es wird ein Häkchen gesetzt. 3. Tippen Sie auf den Zurück-Pfeil, um zum vorherigen Bildschirm zurückzukehren. Hinweis: Tippen Sie in der Live-Ansicht einmal auf die Power-Taste, um den Bildschirm zu entsperren und zur normalen Touchscreen-Bedienung zurückzukehren. -
Seite 29: Time Setting
2. Tippen Sie auf eine Alarmtaste (insgesamt 5 zur Auswahl). 3. Tippen Sie auf das Stunde-/Minutenfeld, dann auf die HOCH-/RUNTER-Taste, um die Zeit einzustellen. 4. Tippen Sie auf AM/PM, um zwischen den beiden zu wechseln. 5. Tippen Sie zum Abschluss auf SAVE. Time Setting Dieser Bildschirm enthält Felder, um Monat, Tag, Jahr, Stunde, Minute und AM/PM einzustellen. -
Seite 30: Speicher-Management
1. Tippen Sie auf , um den Zeitzonen-Bildschirm anzuzeigen. 2. Ändern Sie mit den HOCH/RUNTER-Pfeilen die Zeitzone für Ihre Region. 3. Tippen Sie auf SAVE , um die Einstellungen abzuschließen. Speicher-Management Mit dem Storage Management-Bildschirm können Sie die SD-Karte formatieren oder die Überschreibfunktion der SD-Karte einstellen. -
Seite 31: Überschreiben
Überschreiben Mit dieser Funktion wird die älteste Datei überschrieben, wenn die Speicherkapazität der SD-Karte voll ist. Bei Aktivierung dieser Funktion werden die ältesten 300 MB-Dateien überschrieben, wenn die Speicherkapazität unter 100 MB liegt. Tippen Sie im Pop-up-Menü auf folgende Symbole Der Formatspeicher-Bildschirm wird angezeigt: Tippen Sie auf die Überschreibfunktion. -
Seite 32: Sprache
Drücken Sie im Pop-up-Menü auf folgende Symbole Es wird folgender Bildschirm angezeigt: Drücken Sie auf die Starttaste, um die Firmware zu aktualisieren. Sprache Englisch ist die standardmäßig eingestellte Sprache. Wenn Sie die Sprache ändern, werden alle Systemeinstellungen standardmäßig auf die ursprünglichen Werkseinstellungen zurückgestellt. Sie müssen jegliche speziellen Einstellungen neu eingeben. -
Seite 33: Quick Tips
Quick Tips Der Quickinfo-Bildschirm bietet zusätzliche Details über wichtige Themen des Systembetriebs. Tippen Sie auf ein Thema, um die Informationen anzuzeigen. FERNZUGRIFF Übersicht Mit dem Video-Sicherheitssystem der DWH-Serie können Sie Live-Videos von Ihrem iPhone, iPad oder Android-Smartphone oder Tablet sehen. Kostenlose Apps sind im iTunes App-Store oder im Android Market erhältlich. Empfänger-Stromvers orgungsadapter Anforderungen an Fernüberwachung... - Seite 34 Empfohlene Mindest-Internet-Uploadgeschwindigkeit 512 Kbps Upload-Geschwindigkeit (oder Bandbreite) zur Erreichung einer Durchschnitts-Betrachtungsgeschwindigkeit von bis zu 2 FPS. Durchschnittliche Betrachtungsgeschwindigkeit hängt von anderen Einschränkungen Ihres ISP (Internet Service Provider) ab. Internet-Anschluss Wenn das System mit dem Internet verbunden ist, wird das Live-Video weiterhin auf dem Monitor angezeigt, die Touch-Bedienung des Monitors wird jedoch eingeschränkt.
-
Seite 35: Einrichtung Ihres Sicherheitssystems Auf Der App
Anschluss an das Intranet (Heimnetzwerk) Wenn Sie “Disconnect from Internet” auswählen, nachdem Sie das Ethernet-Kabel in die Rückseite des Monitors gesteckt haben, können Sie immer noch auf Ihr Live-Video vom Smartphone(s) oder Tablet(s) zugreifen, solange diese Geräte auch mit demselben Netzwerk wie der Monitor verbunden sind. Wenn zum Beispiel Ihr Smartphone über WLAN mit dem Heimnetzwerk verbunden ist, wird in diesem Fall das Live-Video immer noch auf dem Monitor als auch auf dem Smartphone angezeigt. - Seite 36 Hinweis: Wenn Sie das Standardpasswort eingeben, werden Sie vom System aufgefordert, es zu ändern. Bitte befolgen Sie die Anweisungen im Abschnitt Geräte-Passwort, um das Standardpasswort in Ihr persönliches Sicherheitspasswort zu ändern. 4. Tippen Sie auf SAVE , um die Kameraeinstellungen abzuschließen. 5.
-
Seite 37: Wenn Sie Schnappschüsse Machen Möchten
Live-Ansicht Funktion Tippen Sie darauf, um das Bild aufzuzeichnen. Die Schnappschüsse werden in der Kamerarolle Ihres mobilen Gerätes gespeichert. Tippen Sie darauf, um aufzunehmen, und tippen Sie erneut darauf, um die Aufnahme anzuhalten. Tippen Sie darauf, um zur Hauptseite zurückzukehren. Wenn Sie Schnappschüsse machen möchten: Tippen Sie auf dem Hauptbildschirm auf die Kamera, die Sie ansehen möchten... -
Seite 38: Wenn Sie Videos Aufnehmen Möchten
Wenn Sie Videos aufnehmen möchten: Tippen Sie auf dem Hauptbildschirm auf die Kamera, die Sie ansehen möchten Tippen Sie in der Live-Ansicht auf folgendes Symbol: Wenn Sie Ihre Videos abspielen möchten: Tippen Sie im Hauptmenü auf folgende Symbole Der Bildschirm mit der Ereignisliste wird angezeigt: Wählen Sie die Zeitintervalle des aufgezeichneten Videos, das Sie ansehen möchten. -
Seite 39: Fehlerbehebung
FEHLERBEHEBUNG PROBLEM LÖSUNGEN Bildschirmsperre könnte aktiviert sein. Tippen Sie auf den Netzschalter, um den Bildschirm zu entsperren. Stellen Sie sicher, dass die Kamera eingeschaltet ist. Kein Bild Stellen Sie sicher, dass der Monitor genug Strom hat / verbinden Sie ihn mit dem AC-/DC-Adapter. Bewegen Sie die Kamera näher an den Monitor heran;... -
Seite 40: Productspezifikation
PRODUCTSPEZIFIKATION Kamera Empfänger Maximale Anzahl Kanäle Kommunikationsreichweite 150 Meter im offenen Raum Auflösung des 800 x 480 LCD-Monitors Auflösung der Kamera Einzelne Kamera: 480 x 272 / Mehrere Kameras: 320 x 240 Betriebstemperatur -10° C ~ 50° C Betriebsspannung DC 5 V / 1A Stromverbrauch 500 mA (MAX) 800mA (MAX)
