- Seite 1 Information LH100 Version 3.6 1. Auflage 01 09 Art. Nr. 21100 B.10.073...
-
Seite 2: Willkommen

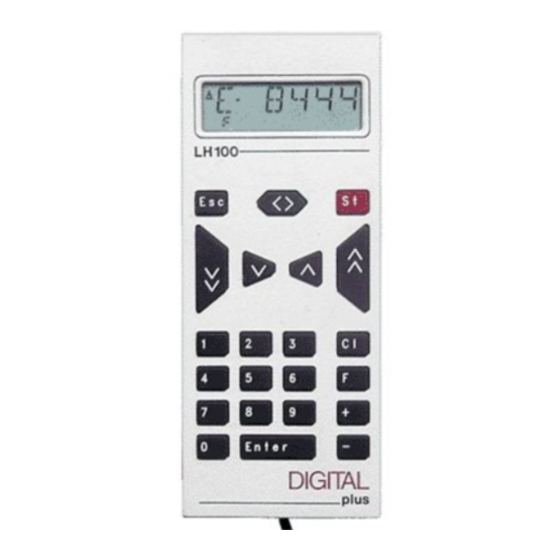

Information LH100 Willkommen! ® Wir gratulieren Ihnen zum Erwerb des Digital plus by Lenz Handreglers LH100 und wünschen Ihnen viel Freude mit dieser Modellbahnsteuerung. Handregler LH100 universelle Eingabegerät ® Digital plus by Lenz System. Mit ihm fahren Sie Ihre Lokomotiven, steuern Mehrfachtraktionen, stellen diese zusammen und lösen Sie wieder auf... -
Seite 3: Inhaltsverzeichnis
3.2.2 Lok steuern:....................11 3.2.3 Fahrtrichtung ändern: .................. 11 3.2.4 Lichtfunktion im Lokdecoder schalten: ............12 3.2.5 Nothalt / Notaus:..................12 Grundlegendes zur Bedienung des LH100 .............. 12 LH100 während des Betriebs umstecken............ 13 Das LCD Display des LH100............... 13 Lokomotiven steuern....................15 Lokadressen aufrufen.................. - Seite 4 Information LH100 Fehlermeldungen beim Zusammenstellen einer Doppeltraktion ....34 Mehrfachtraktion (MTR)....................35 Was ist eine Mehrfachtraktion? ..............35 Voraussetzungen für eine Mehrfachtraktion: ..........36 Zusammenstellen einer Mehrfachtraktion (MTR) ........36 Steuern einer Mehrfachtraktion ..............37 8.4.1 Geschwindigkeit und Fahrtrichtung der MTR ..........37 8.4.2 Schalten von Funktionen in der MTR ............37 Anzeigen der Mitglieder einer MTR und wechseln zwischen Loks in der MTR.......................38...
- Seite 5 12.2.8 SET_8: Einstellung der Stackgröße ............75 12.3 SYS_7: Zentralenidentifikation anzeigen ............ 77 12.4 SYS_8: Versionsnummer der Zentrale anzeigen ........77 12.5 SYS_9: Versionsnummer des LH100 anzeigen .......... 78 13 Technischer Anhang ....................79 13.1 Kompatibilitätstabelle .................. 79 13.2 Fehlermeldungen auf dem Display.............. 80 14 Hilfe bei Störungen ....................
-
Seite 6: Wichtige Hinweise, Bitte Zuerst Lesen
Information LH100 Wichtige Hinweise, bitte zuerst lesen! ® Ihr Handregler LH100 ist eine Komponente des Digital plus by Lenz Systems und wurde vor Auslieferung einem intensiven Test unterzogen. Lenz Elektronik GmbH garantiert für einen fehlerfreien Betrieb, wenn Sie die folgenden Hinweise beachten:... - Seite 7 Darstellung von Anzeigen und Tasten im Text: "L 0001" 'Enter' In den meisten Fällen wird die Anzeige des LH100 als Bild dargestellt, ebenso die Tasten. Wenn im fortlaufenden Text auf Anzeigen Bezug genommen wird, so wird sie in doppelten Anführungszeichen dargestellt. Tasten werden im Text mit einfachen Anführungszeichen gekennzeichnet.
-
Seite 8: Der Funktionsumfang Des Lh100
Bis zu 28 Funktionen in Lokempfängern können Sie Funktionen in ansprechen. ( S. 19) Lokempfängern schalten Mit dem LH100 können Sie die Anzahl der Fahrstufen für Fahrstufenmodus die gerade angezeigte Lokadresse einstellen. ( S. 21) einstellen Sie können für jede Funktion in einem Lokdecoder Lokempfänger-... -
Seite 9: Erste Schritte
UErste Schritte Erste Schritte In diesem Abschnitt erfahren Sie: wie Sie Ihren LH100 an die Zentrale LZ100/LZV100 oder ein SET02 oder ein compact anschließen wie Sie Ihre erste Probefahrt starten In den Abschnitten weiter unten werden dann sämtliche Funktionen des LH100 detailliert erklärt. -
Seite 10: Einstellen Der Xpressnet - Adresse
Jeder Handregler LH100 ist werkseitig auf die Geräteadresse 01 eingestellt. Wenn Sie bereits ein anderes XpressNet Gerät auf dieser Adresse betreiben, so müssen Sie an Ihrem LH100 eine andere Adresse einstellen. Informationen zum Einstellen der XpressNet Adresse finden Sie im Abschnitt Systemeinstellungen ( S. -
Seite 11: Lok Steuern
UErste Schritte 3.2.2 Lok steuern: Die Geschwindigkeit und Fahrtrichtung der Lokomotive steuern Sie mit den folgenden Fahrtasten: Taste Erklärung Erklärung Taste Mit dieser Taste vermindern Mit dieser Taste erhöhen Sie Sie die Fahrstufe um 1, die die Fahrstufe um 1, die Lok Lok wird langsamer. -
Seite 12: Lichtfunktion Im Lokdecoder Schalten
Sie einen Nothalt aus. Alle Loks halten sofort an. Durch erneuten Druck auf diese Taste wird der Nothalt wieder aufgelöst. Nun haben Sie in Kürze erfahren, wie Sie mit dem LH100 eine Lokomotive steuern können. Grundlegendes zur Bedienung des LH100 Die Bedienung des LH100 gliedert sich im wesentlichen in zwei Teile. -
Seite 13: Lh100 Während Des Betriebs Umstecken
Display angezeigt. Sie können so Ihrem Zug folgen und sind immer direkt am Geschehen. Dies ist durch die moderne Technik des XpressNet möglich. Das LCD Display des LH100 Der LH100 verfügt über ein zweizeiliges LCD Display. Der Pfeil zeigt die Fahrtrichtung an. Pfeil nach oben: vorwärts Pfeil nach unten: rückwärts... - Seite 14 Information LH100 Je nachdem, in welchem Betriebszustand Sie sich gerade befinden, ist die Darstellung des Display unterschiedlich. Die Anzeige der Lokadresse erfolgt immer vierstellig, ggf. werden Nullen vorangestellt. Beispiele der wichtigsten Anzeigen: Die einzelne Lok (L) mit der Adresse 0003 wird gesteuert.
-
Seite 15: Lokomotiven Steuern
Sie diese Lokomotive zunächst aufrufen. Es gibt drei verschiedene Arten eine Lok aufzurufen: Sie geben die Nummer der Lok mit der Zehnertastur ein Sie wählen eine Lok aus dem "Stack" des LH100 Sie suchen aus dem Zentralenspeicher eine Lokadresse heraus. 5.1.1... -
Seite 16: Lokadressen Aus Dem "Stack" Auswählen
S. 19). 5.1.2 Lokadressen aus dem "Stack" auswählen Der Handregler LH100 verfügt über einen so genannten "Stack" für Lokadressen. In diesem "Stack" können Sie bis zu 12 Lokadressen speichern und mit der "Esc" – Taste durch diesen Stack blättern. Vergleichbar ist das mit einem Karteikasten mit 12 Karteikarten. Sie können jede beliebige Lokadresse auf den Stackplätzen ablegen. - Seite 17 ULokomotiven steuern Wenn Sie die Taste wieder loslassen, wird die in diesem Platz abgelegte Lokadresse angezeigt. Sie können die angezeigte Lok nun sofort steuern! Erneutes Drücken wechselt nächsten Stackplatz... darin abgelegte Lokadresse wird angezeigt..So geht das weiter bis zum letzten Stackplatz Nach dem letzten Stackplatz wird wieder der erste Platz angezeigt...
-
Seite 18: Eine Lokadresse Aus Dem Zentralenspeicher Auswählen
5.1.3 Eine Lokadresse aus dem Zentralenspeicher auswählen Diese Funktion ist nur verfügbar bei Verwendung des LH100 an einer Zentrale Version 3 und höher. Der Zentralenspeicher ist ein Speicher, in dem jedesmal, wenn Sie eine Lok aufrufen, diese Lokadresse mit den zugehörigen Daten (Fahrstufe, Funktionsstatus) abgelegt wird. -
Seite 19: Übernehmen Einer Lok Von Einem Auf Einen Anderen Handregler
0. Insgesamt kann das Digital plus by Lenz System bis zu 28 Funktionen in Lokempfängern ansprechen. Diese 28 Funktionen sind für die Bedienung mit dem LH100 in 3 Funktionsgruppen aufgeteilt. Welche der Funktionsgruppen gerade bedient wird, sehen Sie an den kleinen senkrechten Strichen links im... -
Seite 20: Umschalten Der Funktionsgruppen
Information LH100 Dies ist die Anzeige der Funktionsgruppen: 1 senkrechter Strich: Funktionsgruppe 1 (F0 bis F9) 2 senkrechte Striche: Funktionsgruppe 2 (F10 bis 19) 3 senkrechte Striche: 1 2 3 4 5 6 7 8 Funktionsgruppe 3 (F20 bis F28) In Abhängigkeit der gewählten Funktionsgruppe (1 –... -
Seite 21: Lokdecoderfunktionen Konfigurieren
Funktionen 20, 21, 22 und 28 aktiv. Zeigt wieder Funktionsgruppe 1 an. Nach der ersten Inbetriebnahme des LH100 ist die Funktionsgruppe 1 aktiviert. Ob Sie alle Funktionen 0 bis 28 ansteuern können oder nicht, hängt von der verwendeten Zentrale ab. Welche Funktionen bei welcher Zentrale verfügbar sind, entnehmen Sie bitte dem... -
Seite 22: Refresh Von Funktionen Konfigurieren
Information LH100 das zuletzt gewählte Menü wird angezeigt Es wird zuerst die Konfiguration der Funktionsgruppe 1 (Funktionen 0 bis 9) angezeigt. Die Ziffern in der unteren Zeile zeigen an, wie die Funktionen eingestellt sind: Sichtbare Funktionen: Funktionen sind auf Dauerbetrieb eingestellt (hier 9,2,3,7 und 8). - Seite 23 ULokomotiven steuern sinnvoll sein, um die zeitliche Verzögerung zu reduzieren, die sich aus der Summe der je Übertragung notwendigen Zeit (typisch 8 mS) ergibt. Sie können deshalb selbst einstellen, welche Funktionsinformationen zyklisch wiederholt gesendet werden sollen und welche nicht. In der Standardeinstellung werden die Funktionen 0 bis 8 zyklisch gesendet.
-
Seite 24: Anzeigen Und Ändern Des Fahrstufenmodus
Information LH100 Anzeigen und Ändern des Fahrstufenmodus Der Bereich vom Stillstand bis zur maximalen Geschwindigkeit eines Fahrzeuges ist in Fahrstufen aufgeteilt. Je feiner diese Aufteilung ist, um so mehr Stufen sind vorhanden. LH100 können verschiedene Aufteilungen, "Fahrstufenmodus" genannt, einstellen: 14, 27, 28 und 128. Welche Modi Ihnen zur Auswahl zur Verfügung stehen, hängt von der... -
Seite 25: Wichtige Hinweise Zum Fahrstufenmodus
NMRA-konforme Decoder 14, 27, 28 alle anderen 14, 27 Bei Unsicherheiten sehen Sie bitte in der Betriebsanleitung des ® betreffenden Decoders nach. NMRA-konforme Digital plus by Lenz Decoder erkennen Sie an folgenden Symbolen auf der Titelseite der Betriebsanleitungen: Dieses Produkt konform... -
Seite 26: Nothalt Und Notaus
Information LH100 Nothalt und Notaus Mit der roten Taste lösen Sie einen Nothalt aus. Sie können diese Taste in Ihrer Funktion einstellen: Nothalt oder Notaus die Lokomotiven werden die Spannung am Gleis wird angehalten, die Spannung am ausgeschaltet Gleis bleibt aber eingeschaltet... -
Seite 27: Ändern Der Fahrinformationen Während Notaus / Nothalt
ULokomotiven steuern Ein zweiter Druck auf die 'St' Tas hebt den Notau s wieder auf, die Spannung am Gleis wird wieder eingeschaltet. 5.5.2 Ändern der Fahrinformationen während Notaus / Nothalt Während NOTHALT NOTAUS können ahrinformationen der Loks ändern: Der Nothalt oder Notaus wird angezeigt. - Seite 28 Information LH100 Das zuletzt gewählte Nun können Sie in das Schalte n von Funktionsmenü wird angezeigt Weichen un d Signalen wechseln. Wenn Sie Weichen und Signale geschaltet haben, kehren Sie mit 'Esc' wieder zur Anzeige des Nothalt zurück.
-
Seite 29: Das Funktionsmenü
Menü blättern ('+' blättert vorwärts, '-' rückwärts) und mit oder auswählen oder mit der zum Menü gehörenden Zifferntaste das Menü auswählen Nach Inbetriebnahme oder Umstecken des LH100 wird immer zuerst das Menü "F1" angezeigt. Blättern bis erreicht Menü alternativ Lokempfänger- funktionen... - Seite 30 Information LH100 Haben Sie einmal ein Menü gewählt, so "merkt" sich dies der Handregler. Wenn Sie das nächste Mal die 'F'-Taste drücken, so wird Ihnen dieses letzte Menü sofort wieder zur Auswahl angezeigt Die Menüauswahl 'F'; '4' sowie 'F'; '0' ist nicht belegt und für künftige Anwendungen...
-
Seite 31: Doppeltraktion
UDoppeltraktion Doppeltraktion Doppeltraktion ist nur bei Einsatz einer Zentrale LZ100/LZV100 möglich. Mit dem LH100 können Sie auf einfache Weise zwei Lokomotiven zu einer Doppeltraktion zusammenstellen und dann wie eine einzelne Lok steuern. Voraussetzungen zum Zusammenstellen einer Doppeltraktion Sie müssen jede der beiden Lokomotiven, die Sie zu einer... - Seite 32 Information LH100 das zuletzt gewählte Menü wird angezeigt Die zuletzt gewählte Lokadresse wird angezeigt Dies ist die Aufforderung zur Eingabe zweiten Lokadresse Doppeltraktion Geben Sie die Nummer der zweiten Lok ein. Wenn sich Eingabe Loknummer vertippen, können Sie mit 'Cl' die letzte Eingabe wieder löschen und korrigieren.
-
Seite 33: Zusammenstellung Von Lokomotiven Mit Unterschiedlicher Fahrstufenanzahl Zu Einer Doppeltraktion
UDoppeltraktion drücken Sie die Taste '-'. Während Sie diese Taste gedrückt halten, wird die Adresse der zweiten Lok der Doppeltraktion im Display angezeigt, auch wenn gerade die Fahrstufe der Doppeltraktion angezeigt wurde. Zusammenstellung von Lokomotiven mit unterschiedlicher Fahrstufenanzahl zu einer Doppeltraktion Sie können auch Lokomotiven mit unterschiedlicher Fahrstufenanzahl zu einer Doppeltraktion zusammenstellen. -
Seite 34: Fehlermeldungen Beim Zusammenstellen Einer Doppeltraktion
Information LH100 Sie können eine Doppeltraktion auch dann auflösen, wenn die aktuelle Fahrstufe nicht 0 ist! Fehlermeldungen beim Zusammenstellen einer Doppeltraktion Haben Sie bei der Zusammenstellung der Doppeltraktion einen Fehler gemacht, werden Sie durch das Display darauf hingewiesen: Die Lokomotive wurde vor dem Einfügen in eine Doppeltraktion nicht ERR 24: aufgerufen oder es wurde ihr kein Fahrbefehl erteilt. -
Seite 35: Mehrfachtraktion (Mtr)
UMehrfachtraktion (MTR) Mehrfachtraktion (MTR) Mit dem LH100 können Sie (in Abhängigkeit der Softwareversion der von Ihnen eingesetzten Zentrale) Mehrfachtraktionen steuern, zusammenstellen und löschen. In diesem Abschnitt erfahren Sie: was eine Mehrfachtraktion ist wie eine Mehrfachtraktion zusammengestellt und wieder gelöscht wird wie Sie die Funktionen einer Lok in einer Mehrfachtraktion schalten können... -
Seite 36: Voraussetzungen Für Eine Mehrfachtraktion
Lokomotive ebenfalls so eingestellt sein, dass sie nach rechts fährt. Hierbei kann der Richtungspfeil in der Anzeige des LH100 sowohl nach oben oder auch nach unten zeigen. Beginnen Sie nun mit dem Zusammenstellen der MTR: Rufen Sie die erste der Loks, die Sie in eine MTR einfügen wollen, auf. -
Seite 37: Steuern Einer Mehrfachtraktion
UMehrfachtraktion (MTR) Tippen Sie die Nummer der MTR ein. Diese Nummer darf nur zweistellig sein. Wenn Sie sich vertippt haben, so können Sie mit 'Cl' die letzte Eingabe löschen und korrigieren. Es blinkt der Richtungspfeil. Wenn Sie die Fahrtrichtung der Lok noch korrigieren wollen, drücken Sie die Taste für Richtungswechsel. -
Seite 38: Anzeigen Der Mitglieder Einer Mtr Und Wechseln Zwischen Loks In Der Mtr
Information LH100 durch ein kleines "m") angezeigt wird. Bei Anzeige der MTR-Adresse ("M") können demnach keine Funktionen geschaltet werden, es werden auch keine Funktionen angezeigt. Wollen Sie eine Funktion einer in der MTR fahrenden Lokomotive ändern, so müssen Sie diese Lok aufrufen (sehen Sie hierzu auch den nächsten Abschnitt). -
Seite 39: Löschen Einer Kompletten Mtr
UMehrfachtraktion (MTR) Es wird das Löschen dieser Adresse aus der MTR angeboten Diese Anzeige erfolgt blinkend. Sie haben hier die letzte Möglichkeit, das Löschen mit 'Esc' abzubrechen Mit 'Enter' wird die Lok aus der MTR gelöscht, in der Anzeige erscheint demnach wieder ein "L". -
Seite 40: Fehlermeldungen Bei Mehrfachtraktion
Information LH100 Fehlermeldungen bei Mehrfachtraktion Haben Sie bei der Zusammenstellung der Mehrfachtraktion einen Fehler gemacht, werden Sie durch das Display darauf hingewiesen: Die Lokomotive wurde vor dem Einfügen in eine MTR nicht ERR 24: aufgerufen oder es wurde ihr kein Fahrbefehl erteilt. Sie haben... -
Seite 41: Weichen Und Signale Schalten
UWeichen und Signale schalten Weichen und Signale schalten Mit der Funktion Schalten können Sie mit dem Handregler LH100 Weichen, Signale oder z.B. Relais schalten. Diese Einrichtungen müssen hierzu Schaltempfänger LS100/110/120 ® Digital plus by Lenz Systems oder an andere kompatible Bausteine ®... -
Seite 42: Einsatz Rückmeldefähiger Weichendecoder
Information LH100 Die Anzeige am LH100 wechselt automatisch, wenn von einem anderen LH100 (oder einem anderen XpressNet Gerät, z.B. Stellwerk, Interface) die Weichen-oder Signalstellung geändert wird. 9.1.2 Einsatz rückmeldefähiger Weichendecoder Bei Verwendung des rückmeldefähigen Schaltempfängers LS100 wird, sofern der Rückmeldebus verdrahtet ist, bei endabgeschalteten Weichenantrieben die tatsächliche Weichenstellung nach dem Aufruf... -
Seite 43: Fahrbetrieb Während Der Funktion Schalten
UWeichen und Signale schalten so befindet sich auf dieser Adresse kein Schaltempfänger, sondern ein Rückmeldebaustein LR100. In diesem Fall hat das Drücken der '+' oder '-' Taste keine Wirkung. Mit der Taste 'Cl' können Sie zur Eingabe einer neuen Adresse kommen, mit 'Esc' kehren Sie in die Betriebsart Loksteuern zurück. -
Seite 44: Rückmeldungen Anzeigen
Information LH100 Rückmeldungen anzeigen Mit dieser Funktion des Handreglers LH100 können Sie den Zustand der Eingänge an Rückmeldebausteinen LR100/101 anzeigen. Anzeige des zuletzt gewählten Menüs Dies ist die Aufforderung zur Eingabe der Rückmelderadresse. Nehmen wir an, sie wollen die 8 Meldestellen der Rückmeldeadresse... -
Seite 45: Einstellen (Programmieren) Von Decodereigenschaften
UEinstellen (Programmieren) von Decodereigenschaften Einstellen (Programmieren) von Decodereigenschaften In diesem umfangreichen Abschnitt erfahren Sie: ® was "Programmieren" bei Digital plus by Lenz eigentlich ist welche Eigenschaften durch Programmieren verändert werden können welche verschiedenen Methoden zum Programmieren verwendet werden können wie Sie beim Programmieren vorgehen 11.1 Was ist Programmieren und wozu dient es? - Seite 46 Information LH100 (www.digital-plus.de), über Fachhandel oder gegen Voreinsendung eines frankierten Briefumschlages (Format C5) bei der Lenz Elektronik GmbH beziehen. Ob immer alle möglichen Zahlen aus dem Wertebereich 0 bis 255 erlaubt sind, hängt von der Eigenschaft ab. Für die Eigenschaft "Basisadresse", CV1, ist der Wertebereich von 1 bis 99 zugelassen.
-
Seite 47: Unterschied Zwischen "Programmieren Während Des Betriebes" Und "Programmieren Auf Dem Programmiergleis
Programmiergleis? Immer dann, wenn Sie die Adresse eines Lokdecoders ändern wollen. ® Außerdem gibt es Digital plus by Lenz Decoder, die das Verfahren "Programmieren während des Betriebes" nicht beherrschen. Dies sind zum einen Lokdecoder, die entwickelt wurden bevor diese Eigenschaft durch die Normung der NMRA festgelegt wurde, zum andern Schaltempfänger, bei denen diese Funktionalität nicht... -
Seite 48: Programmieren Während Des Betriebes - Pom
Die Verwendung von PoM setzt eine Zentrale LZ100/LZV100 ab Version 3 oder ein SET02/03 (Handregeler LH200 ist Zentrale) voraus. Das Menü PoM ist bei Anschluss des LH100 an einer Zentrale mit Softwareversion kleiner 3 nicht verfügbar. Programmieren während des Betriebes ist in erster Linie interessant für Lokdecoder, denn bei PoM werden die Eigenschaften der Decoder... -
Seite 49: Schnellzugriff Auf Die Wichtigsten Eigenschaften Mit Pom
UEinstellen (Programmieren) von Decodereigenschaften 11.2.3 Schnellzugriff auf die wichtigsten Eigenschaften mit PoM Für die Eigenschaften, die am häufigsten durch PoM geändert werden, haben wir einen komfortablen Modus eingebaut, bei dem Sie die Nummer der CV nicht auswendig wissen oder nachschauen müssen. -
Seite 50: Programmieren Eines Zahlenwertes In Eine Cv - Schrittweises Vorgehen
Information LH100 'Enter' startet die Programmierung, anschliessend kommen Sie zurück zur Auswahl der Eigenschaft. Wenn Sie zum Loksteuern zurückkehren wollen, so drücken Sie noch 2x 'Esc' 11.2.4 Programmieren eines Zahlenwertes in eine CV - schrittweises vorgehen: Im folgenden Beispiel werden wir die Anfahrverzögerung der Lok mit der Adresse 3 mittels PoM verändern:... -
Seite 51: Schneller Wechsel Der Cv
UEinstellen (Programmieren) von Decodereigenschaften Mit 'Enter' starten Sie den Programmiervorgang. Mit 'Esc' kommen Sie erneut zur Eingabe der Nummer der CV, Sie können direkt anschliessend eine weiter CV ändern. Wenn Sie zum Loksteuern zurückkehren wollen, so drücken Sie noch 2x 'Esc' Gleichgültig, welche ändern... -
Seite 52: Schnelles Ändern Des Wertes Einer Cv
Information LH100 Bei jedem ändern der CV – Nummer wird ein PoM Lesebefehl zum Lokdecoder geschickt. Das Ergebnis dieses Befehls kann auf einer Adressanzeige LRC120 sichtbar gemacht werden, vgl. Sie dazu den Abschnitt "11.2.7" weiter unten. 11.2.6 Schnelles Ändern des Wertes einer CV Wenn Sie beim Programmieren während des Betriebes die CV... - Seite 53 UEinstellen (Programmieren) von Decodereigenschaften • RailCom Senden muss im betreffenden Decoder eingeschaltet sein. Details zum Anschluss der Adressanzeige LRC120 und den Einstellungen der RailCom-fähigen Lokdecoder entnehmen Sie bitte aus den betreffenden Betriebsanleitungen. Vorgehensweise: Rufen Sie die Adresse der Lok auf, deren Eigenschaften Sie mit PoM ändern wollen.
-
Seite 54: Setzen Und Löschen Von Bits (Schaltern) Mittels Pom - Schrittweises Vorgehen
Information LH100 Adressanzeige LRC120 empfängt diese Information und bringt sie für ca. 3 Sekunden zur Anzeige. 11.2.8 Setzen und Löschen von Bits (Schaltern) mittels PoM - schrittweises vorgehen In vielen CVs werden nicht Zahlenwerte, sondern einzelne Bits (Schalter) für bestimmte Einstellungen verwendet. Es ist dann wesentlich bequemer, die benötigte Einstellung durch setzen und... - Seite 55 UEinstellen (Programmieren) von Decodereigenschaften Sie werden aufgefordert, die Nummer des Bits, welches Sie ändern wollen, einzutippen. Hier im Beispiel wird Bit 2 eingegeben. Mit der '+' oder '-' Taste können Sie bestimmen, ob das Bit nach der Programmierung gesetzt..oder gelöscht werden soll. Wenn Sie ein anderes Bit wählen wollen, so drücken Sie einfach die zugehörige Zifferntaste.
-
Seite 56: Programmieren Auf Dem Programmiergleis
Information LH100 11.3 Programmieren auf dem Programmiergleis Wie schon weiter oben erläutert, verstehen wir unter Programmieren das Verändern der Eigenschaften von Decodern. Beim Programmieren auf dem Programmiergleis gibt es verschiedene Methoden, die wir in eigenen Abschnitten beschreiben werden. Für die Programmierung der Lokadresse und der wichtigsten weiteren Eigenschaften haben wir einen besonders komfortablen Weg eingebaut. - Seite 57 UEinstellen (Programmieren) von Decodereigenschaften Die Vorgehensweise beim Auslesen und Einschreiben ist identisch, hier gilt folgendes einfaches Prinzip: An allen Stellen, an denen der einzuschreibende Wert eingetippt werden soll, können Sie den Wert im Decoder auslesen, indem Sie sofort, also ohne selbst einen Zahlenwert einzutippen, die Taste 'Enter' drücken.
- Seite 58 Information LH100 An dieser Stelle können Sie mit dem Eintippen der neuen Adresse beginnen (oder mit 'Enter' die Adresse auslesen) Tippen Sie nun die gewünschte Adresse ein. Wenn Sie sich vertippen, können Sie mit 'Cl' die letzte Anzeige löschen. Nun wird die eingetippte Adresse in den Lokdecoder eingeschrieben.
- Seite 59 UEinstellen (Programmieren) von Decodereigenschaften Erhalten Sie beim Auslesen der Adresse die Anzeige so ist in den Lokdecoder eine Mehrfachtraktionsadresse einprogrammiert. Drücken Sie die Taste '+' und es wird die MTR- Adresse, die in CV19 abgelegt ist, ausgelesen und angezeigt: Wenn Sie in diesem Fall eine neue Adresse eingeben und einschreiben, so wird die MTR-Adresse in CV19 gelöscht! Weitere Eigenschaften, die mit dem Menü...
-
Seite 60: Auslesen Und Programmieren Mit Angabe Der Cv - Schrittweises Vorgehen
Information LH100 "DCC" steht für Bremsverzögerung (CV4) "STV" steht für Anfahrspannung(CV2) "MAX" steht für Maximalgeschwindigkeit (CV5). Beachten Sie, dass CV5 nicht von allen Decodern verwendet wird. Wenn Sie den Wert einer dieser Eigenschaften (CVs) anzeigen oder ändern wollen, so drücken Sie bei Anzeige der Eigenschaft 'Enter'. -
Seite 61: Schnelles Wechseln Der Cv Und Des Wertes
UEinstellen (Programmieren) von Decodereigenschaften Blättern Sie mit '-' bis zur Anzeige von "CV" Geben Sie hier die Nummer der CV ein, die Sie auslesen / beschreiben wollen. Hier im Beispiel wird die CV 1 gewählt. Wenn Sie sich bei der Eingabe vertippen, so können Sie die jeweils letzte Ziffer mit 'Cl' löschen. -
Seite 62: Setzen Und Löschen Von Bits In Einer Cv
Information LH100 Die nächste CV auslesen Die nächste CV auslesen 5 6 7 8 Die vorherige CV auslesen Den angezeigten Wert erhöhen und einschreiben Den angezeigten Wert vermindern und mit einschreiben 11.3.4.2 Setzen und löschen von Bits in einer CV Auch beim Programmieren auf dem Programmiergleis können Sie... - Seite 63 UEinstellen (Programmieren) von Decodereigenschaften Blättern Sie mit '-' bis zur Anzeige von "CV" Geben Sie hier die Nummer der CV ein, die Sie auslesen / beschreiben wollen. Hier im Beispiel wird die CV 29 gewählt. Wenn Sie sich bei der Eingabe vertippen, so können Sie die jeweils letzte Ziffer mit 'Cl' löschen.
-
Seite 64: Auslesen Und Programmieren Mit Angabe Des Register
Information LH100 11.3.5 Auslesen und Programmieren mit Angabe des Register ® Ältere Digital plus by Lenz Decoder (Serien, die vor 1996 produziert wurden) und einige Fremdfabrikate unterstützen das Programmieren mit Angabe der CV nicht. Diese Decoder werden mit Angabe des "Register" programmiert. -
Seite 65: Auslesen Und Programmieren Mit Angabe Der Page
UEinstellen (Programmieren) von Decodereigenschaften mit 'Esc' zur Wahl einem anderen Register zurückkehren. Ein weiteres 'Esc' führt zurück zur Auswahl des Programmiermodus Mit den letzten 'Esc' verlassen Sie das Programmieren und kehren zum Loksteuern zurück. 11.3.6 Auslesen und Programm ieren mit Anga be der Page Dieses Verfahren ist vom Bedienungsablauf identisch zum Auslesen... -
Seite 66: Fehlermeldungen Beim Programmieren
(z.B. steht die Digitallokomotive nicht richtig auf dem Programmiergleis). Drücken Sie anschließend die Taste "Cl", um die Fehlermeldung zu löschen. 11.4.1 Anzeige auf anderen angeschlossenen Handreglern Während die Zentrale im Programmier- modus arbeitet, erscheint im Display der anderen Handregler LH100 "PM". -
Seite 67: Systemeinstellungen (Sys Menü)
Es können zurzeit bis zu 31 Geräte an das XpressNet angeschlossen werden, d.h. es können die Adressen 1 bis 31 eingestellt werden. Jeder Handregler LH100 ist werkseitig auf die Geräteadresse 01 eingestellt. Wenn Sie zwei oder mehr Handregler verwenden wollen, müssen Sie daher bei jedem Handregler unterschiedliche Adressen einstellen. -
Seite 68: Sys_1: Das Menü Setup (Set)
SET3: Kontrasteinstellung des Display SET4: Zählweise der Bit - Darstellung SET5: Lokadressen aus dem Zentralenspeicher löschen SET6: Rücksetzen des LH100 auf Werkseinstellungen SET7: Ein- und Ausschalten des AUTO-Modus SET8: Einstellen der Stackgröße 12.2.1 SET_1: Funktionsweise der 'Stop' - Taste einstellen Mit dieser Systemeinstellung können Sie die Wirkung der Stop-Taste... -
Seite 69: Set_2: Sprachauswahl
Auswahl der Einstellungen (SYS) Mit einem weiteren 'Esc' kehren Sie zum Loksteuern zurück. 12.2.2 SET_2: Sprachauswahl Zurzeit bietet der LH100 die Auswahl zwischen deutschem und englischem (amerikanischem) Anzeigentext. Gehen Sie in das SET Menü (F,9,1). Die gegenwärtige Einstellung wird angezeigt: Deutscher Anzeigentext Mit '+' können Sie die Sprache des... -
Seite 70: Set_3: Kontrasteinstellung
Information LH100 12.2.3 SET_3: Kontrasteinstellung Zur besseren Lesbarkeit des LCD-Displays verfügt der LH100 über eine Kontrasteinstellung. Gehen Sie in das SET Menü (F,9,1). Die gegenwärtige Kontrasteinstellung wird angezeigt. Mit der '+' Taste können Sie den Wert erhöhen (Kontrast wird schwächer), mit der '-' Taste erniedrigen (Kontrast wird stärker). -
Seite 71: Set_5: Lokadressen Aus Dem Zentralenspeicher Löschen
USystemeinstellungen (SYS Menü) Gehen Sie in das SET Menü (F,9,1). Die gegenwärtige Einstellung wird angezeigt. (Zählweise 1-8 ist Werkseinstellung) Mit der '+' (oder '-') Taste können Sie die Einstellung der Zählweise ändern. Mit 'Enter' wird die Änderung übernommen, mit 'Esc' verlassen Sie das Menü, ohne die Einstellung zu ändern. - Seite 72 Information LH100 Gehen Sie in das SET Menü (F,9,1). Die gegenwärtige Einstellung wird angezeigt. (AUS ist Werkseinstellung, es können keine Adressen aus dem Zentralenspeicher gelöscht werden) Mit der '+' (oder '-') Taste können Sie die Einstellung ändern. Mit 'Enter' wird die Änderung übernommen, mit 'Esc' verlassen Sie...
-
Seite 73: Set_6: Rücksetzen Auf Werkseinstellungen
Zentrale diese Daten nicht mehr zur Lok. Bei einer Stromunterbrechung kann also betreffende Informationen verlieren. 12.2.6 SET_6: Rücksetzen auf Werkseinstellungen Mit diesem Setup können Sie alle Einstellungen des LH100 auf Werkseinstellungen zurücksetzen: Werkseinstellungen LH100: XpressNet Adresse Funktion der Stoptaste STOP Sprachauswahl... -
Seite 74: Set_7: "Auto"-Modus Ein- Und Ausschalten
Rücksetzen auf Werkseinstellung zu verhindern. Die Systemeinstellungen werden zurückgesetzt, es erscheint die gleiche Anzeige, die auch nach Einschalten des LH100 zu sehen ist. 12.2.7 SET_7: "AUTO"-Modus ein- und ausschalten Der "AUTO"-Modus ist eine besondere Eigenschaft der Zentrale LZ100/LZV100. Ist er eingeschaltet, so "merkt" sich die Zentrale auch nach dem Ausschalten die Geschwindigkeiten der aufgerufenen Loks. -
Seite 75: Set_8: Einstellung Der Stackgröße
USystemeinstellungen (SYS Menü) Wenn Ihre Loks jetzt mit der "alten" Geschwindigkeit anfahren sollen, so drücken Sie die Taste 'Enter'. Wollen Sie dies nicht, so schalten Sie mit der Taste '-' auf "MAN" und bestätigen mit 'Enter'. Dann werden die Geschwindigkeiten in der LZ100/LZV100 gelöscht. Die Informationen über Fahrtrichtung und Funktionen bleiben aber erhalten. - Seite 76 Information LH100 Setup wählen Anzeige der aktuellen Stackgröße verringern der Stackgröße mit '-' verringern der Stackgröße mit '-' vergrößern der Stackgröße mit '+' Bestätigung der Auswahl Rücksprung zum SYS Menü Zurück zur Anzeige der Lokadresse...
-
Seite 77: Sys_7: Zentralenidentifikation Anzeigen
USystemeinstellungen (SYS Menü) 12.3 SYS_7: Zentralenidentifikation anzeigen Anzeige des zuletzt gewählten Menüs Dies ist die Aufforderung zur Eingabe des Setup, welches Sie einsehen / ändern wollen Die gegenwärtig verwendete Zentrale wird angezeigt. Das Systemmenü verlassen Sie mit 'Esc', Sie kommen zurück zur Auswahl der Einstellungen Mit einem weiteren 'Esc' kehren Sie zum Loksteuern zurück. -
Seite 78: Sys_9: Versionsnummer Des Lh100 Anzeigen
Information LH100 12.5 SYS_9: Versionsnummer des LH100 anzeigen Mit dieser Funktion können Sie sich die Versionsnummer des LH100 anzeigen lassen. Anzeige des zuletzt gewählten Menüs Dies ist die Aufforderung zur Eingabe der Systemeigenschaft, welche Sie einsehen / ändern wollen Die Softwareversionsnummer des LH100 wird angezeigt. -
Seite 79: Technischer Anhang
Benutzer interessant sein können oder Ihnen bei Problemen weiterhelfen sollen. 13.1 Kompatibilitätstabelle Aus dieser Tabelle können Sie ersehen, welche Funktionen mit dem LH100 als angeschlossenes XpressNet Gerät bei Verwendung ® verschiedener Digital plus by Lenz Zentralen in den verschiedenen Softwareversionen verfügbar sind. -
Seite 80: Fehlermeldungen Auf Dem Display
Information LH100 13.2 Fehlermeldungen auf dem Display Der LH100 zeigt immer eine Meldung an, wenn Sie irgend etwas getan haben, was zu diesem Zeitpunkt nicht zulässig ist. Um den dann notwendigen Schritt zurück oder zu gehen, drücken Sie einfach die Taste Liste der möglichen Meldungen:... -
Seite 81: Hilfe Bei Störungen
UHilfe bei Störungen Hilfe bei Störungen Störung mögl. Ursache Korrektur Lokomotive fährt nicht Falsche Lokadresse im Geben Sie die richtige ( S. 15) Display Lokadresse ein. Lokadresse wird im Sie befinden sich in der Drücken Sie die 'Enter'-Taste. Display angezeigt, Adressauswahl des Drücken der Fahrtasten Zentralenspeichers,... - Seite 82 Information LH100 Lokadresse im Display gewählte Adresse ist auf Wählen Sie eine andere Lok blinkt einem anderen Handregler oder übernehmen Sie die Lok: bereits aufgerufen Drücken Sie eine der Geschwindigkeitstasten. Lok fährt nicht mit Ihrer Lok ist möglicherweise in Steuern Sie die Lok mit der...
-
