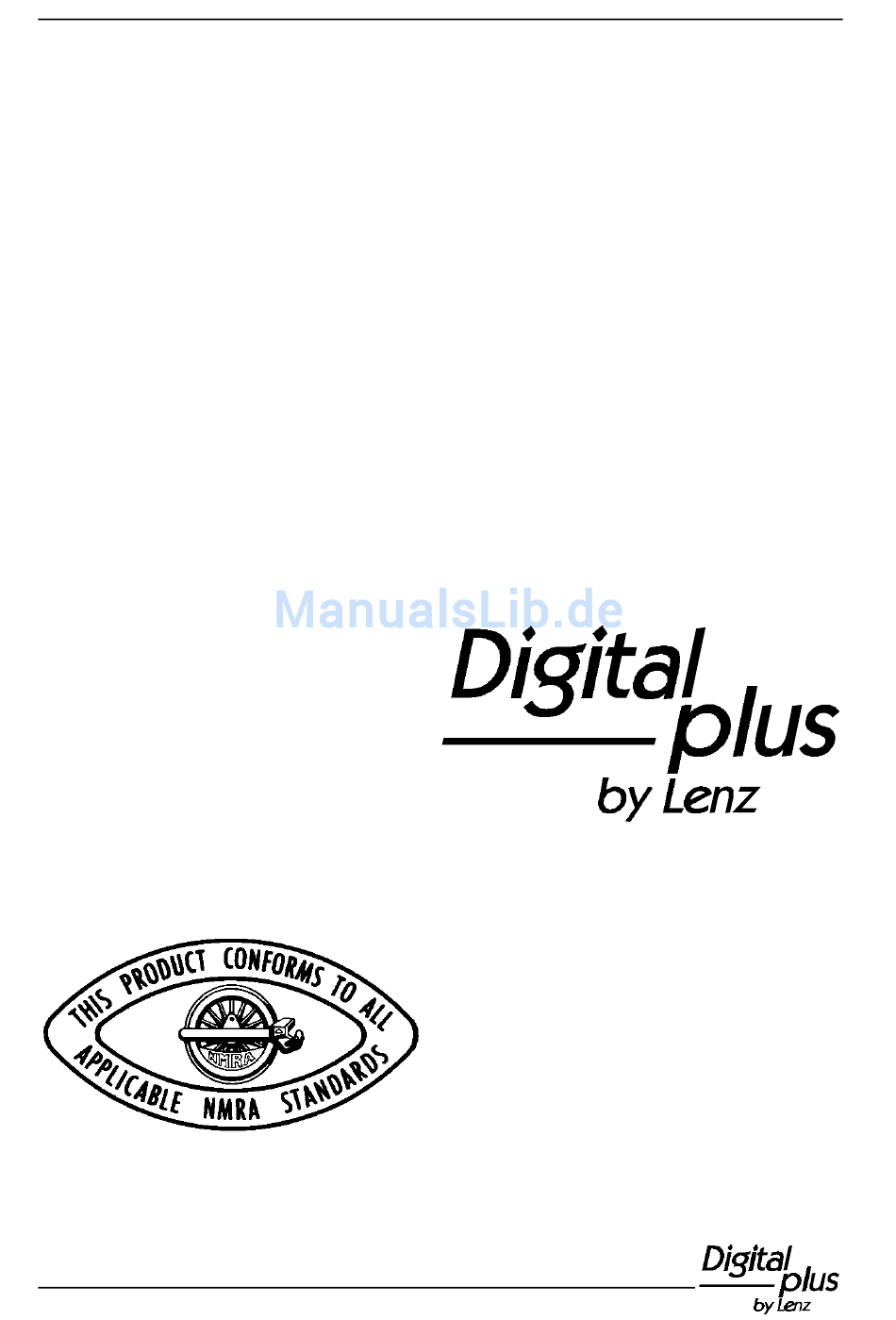

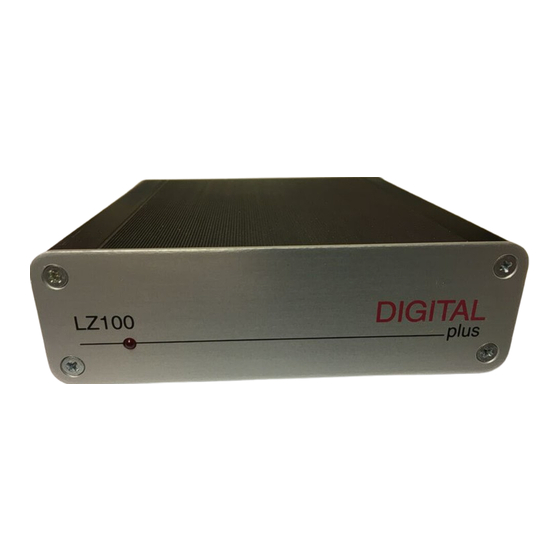

- Seite 1 Information LZ100 Version 3 Art. Nr. 20101 1. Auflage, 09 00...
-
Seite 2: Wichtige Sicherheitshinweise
Die Softwareversion 3.0 Diese Information bezieht sich auf die Softwareversion 3.0 der Zentrale LZ100. Die LZ100 in der Version 3.0 arbeitet auch mit Geräten zusammen, die eine ältere Softwareversion haben, z.B. mit einem Handregler LH100 der Version 2. Wenn Sie jedoch alle neuen Eigenschaften der Version 3.0 nutzen wollen, so müssen die an Ihre... - Seite 3 Allgemeine Systemeigenschaften Zentrale LZ100 Version 3 Allgemeine Systemeigenschaften Zentrale LZ100 Version Lokadressen Der Bereich der Lokadressen beträgt 1 - 9999. Mit der Adresse '0' kann eine konventionelle Lok gesteuert werden. Im Bereich 1-99 verwendet die Zentrale die sogenannte Basisadresse der Lokdecoder, abgelegt in CV1 des Lokdecoders.
- Seite 4 Information LZ100 Fahrstufen Die LZ100 unterstützt die Fahrstufenmodi 14, 27, 28 und 128. Der Fahrstufenmodus kann zu jeder Lokadresse getrennt eingestellt werden. Doppeltraktion Zwei Lokomotiven können in einer Doppeltraktion zusammengefaßt und gemeinsam gesteuert werden. Mehrfachtraktion Mehrere Lokomotiven werden mit einer gemeinsamen Adresse gleichzeitig gesteuert.
- Seite 5 Lok mit Ihrer letzten Fahrstufe wieder anfahren. Wenn im Lokdecoder eingestellt, sogar mit Anfahrverzögerung. Der Speicher in der LZ100 ist zweigeteilt und stellt 99 Plätze für die zweistelligen Lokadressen (1-99) und 128 Plätze für die 4- stelligen Lokadressen zur Verfügung. Der...
- Seite 6 Trafo (U,V) LV101 zum Gleis (J,K) Schalt- Lok- Rückmelder empfänger empfänger ® Abbildung 1: Das Digital plus by Lenz System im Überblick Digital plus Digital plus by by Lenz Lenz ® ® ist eine digitale Mehrzugsteuerung für alle Modellbahn-Baugrößen. Sie wurde in enger Zusammenarbeit mit Modellbahnern entwickelt.
- Seite 7 Stromversorgung kleiner Transformator (15VA), zum Beispiel aus einer Anfangspackung, aus. Die Anschlüsse der Zentrale Die Zentrale LZ100 wird über zwei Kabel an den Klemmen U und V mit Wechselspannungsausgang Transformators verbunden. Benötigt werden 16 V effektiv. Die maximale Stromaufnahme der LZ100 beträgt 1A.
- Seite 8 Information LZ100 An die Klemmen P und Q schließen Sie das Programmiergleis an. Dieses Gleis muß von der übrigen Anlage vollständig isoliert sein. An den Klemmen C und D steht das Datenformat, welches der Leistungsverstärker benötigt, zur Verfügung. Die Klemmen werden mit den gleichnamigen Klemmen des Leistungsverstärkers durch ein...
- Seite 9 Strom versorgt. Sie können den ersten Handregler direkt an die 5-polige DIN-Buchse der Zentrale LZ100 anschließen. Wenn Sie mehrere Handregler LH100 (oder andere Eingabegeräte) an die Zentrale LZ100 anschließen wollen, benutzen Sie die Klemmen L,M,A und B an der Zentrale LZ100. Von diesen Klemmen verlegen Sie die Kabel (XpressNet-KABEL) zu einem oder mehreren Adaptern LA152 .
- Seite 10 Vorkehrungen treffen. An die Zentrale anschließbare XpressNet Geräte: Handregler LH100, Handregler LH200, compact, Stellwerk LW100, Interface LI100, Übersetzungsmodul LC100. Welche Systemeigenschaften der LZ100 mit den Geräten genutzt werden können, ersehen Sie aus dieser Tabelle: Eigenschaft LH100; LH200 compact LW100 LC100...
- Seite 11 Konventionelle Lokomotiven und Digital plus by Lenz® ® ® Konventionelle Lokomotiven und Digital Digital plus plus by by Lenz Lenz Auch für konventionelle Lokomotiven (Loks ohne Empfänger) ist im ® ® Digital Digital plus plus by by Lenz Lenz System eine Steuermöglichkeit vorgesehen. Sie rufen eine konventionelle Lokomotive genau wie eine digitale auf.
- Seite 12 Information LZ100 Hüttenbergstrasse 29 35398 Giessen Hotline: 06403 900 133 Fax: 06403 900 155 www.digital-plus.de www.lenz.com e-mail: info@digital-plus.de Diese Betriebsanleitung bitte für späteren Gebrauch aufbewahren!
