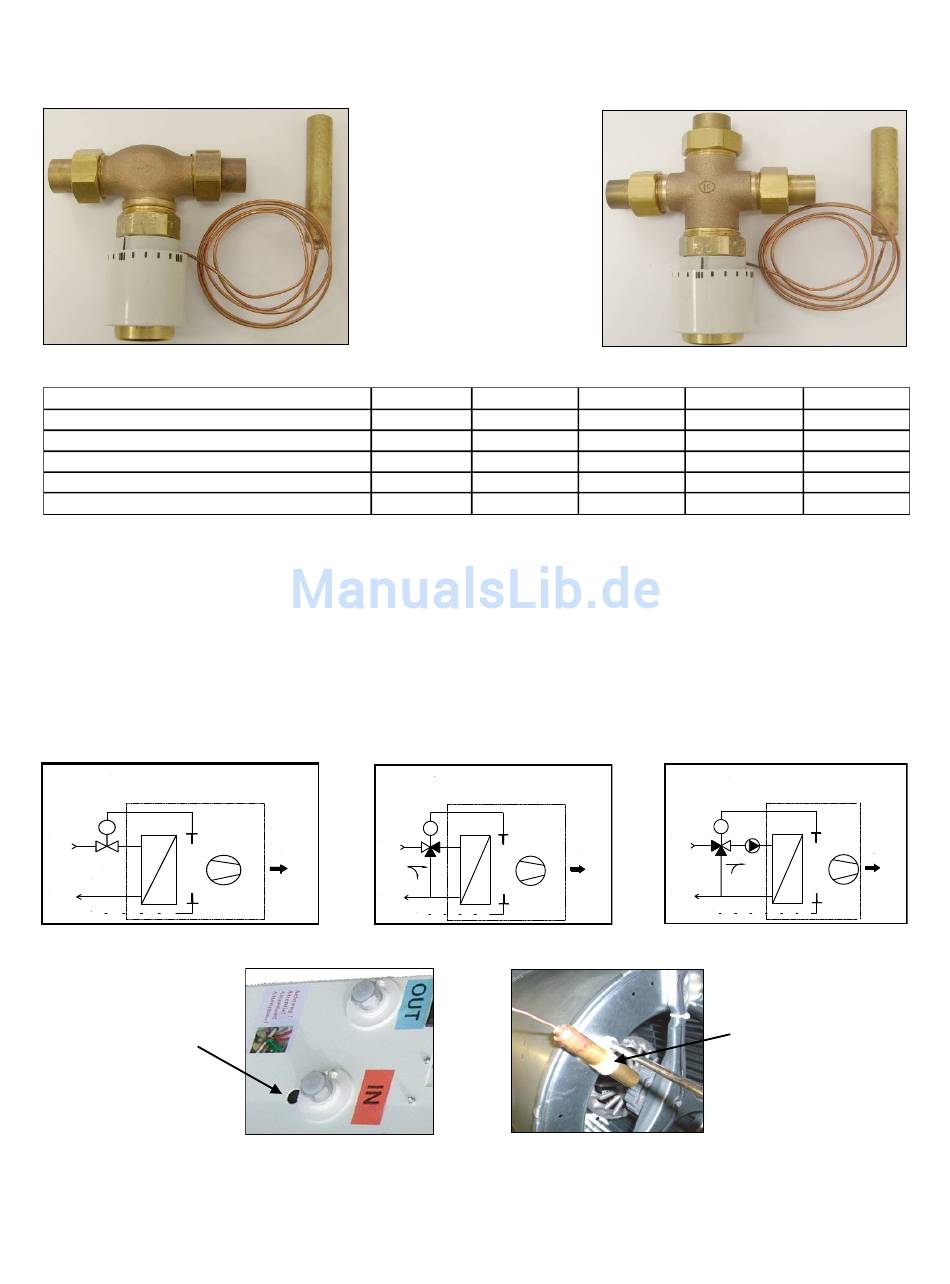

Ausblastemperaturregler MR/L
Ventilgröße
Kvs- Wert
max. Differenzdruck
Vorlauf Temperatur
ND- Dampf zul. Druck
zul. Temperatur
Hohe Ansprechempfindlichkeit durch freiliegenden Flüssigkeitsfühler.
Senkrechter Einbau möglich.
Hysterese:
< 0,1 K
Grenzdaten:
130 °C PN 16
Einstellbereich:
I – IIII = 30 – 45 °C (III = 40 °C)
jeder Teilstrich
1 °C
Der optionale Ausblastemperaturregler ist in einer gesonderten Verpackung dem Türluftschleier beigelegt. Er hat die
Funktion die Ausblastemperatur des Türluftschleiers auf den eingestellten Wert konstant zu regeln und somit die
Zulufttemperatur zu begrenzen. Die Einstellung sollte auf ca. 38° vorgenommen werden.
Hydraulik Schema
Durchgangsventil
T
Vorlauf
Rücklauf
Frostschutz
Durchgangsventil
Kapillarfühler
Einbau
Auf der linken Seite der Türluftschleieranlage befindet sich im Bereich der Heizungsanschlüsse eine Öffnung. Durch
diese ist der Kapillarfühler ins Innere des Türluftschleiers zu führen und am Ventilatorgehäuse mit einer Kunststoff-
schelle zu befestigen.
Optionales Zubehör
Ausblastemperaturregler MR/L
offen
°C
bar
°C
Verteilventil
T
Vorlauf
Luftrichtung
Rücklauf
Frostschutz
3– Wege Verteilventil
Ausblastemperaturregler MR/L 3- Wege
als Misch- oder Verteilventil
DN 15
DN 20
2,5
3,5
3
2
130
130
1
1
120
120
Luftrichtung
12
DN 25
DN 32
4,5
1
130
1
120
Mischventil
T
Vorlauf
Rücklauf
Frostschutz
3– Wege Mischventil
Kunststoffschelle
6,0
1
130
1
120
Luftrichtung
