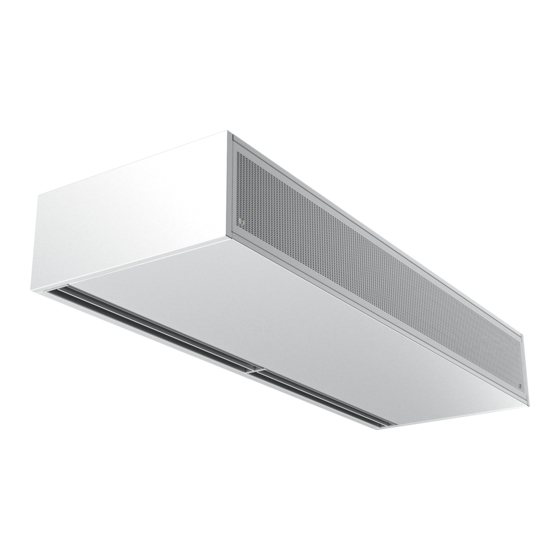

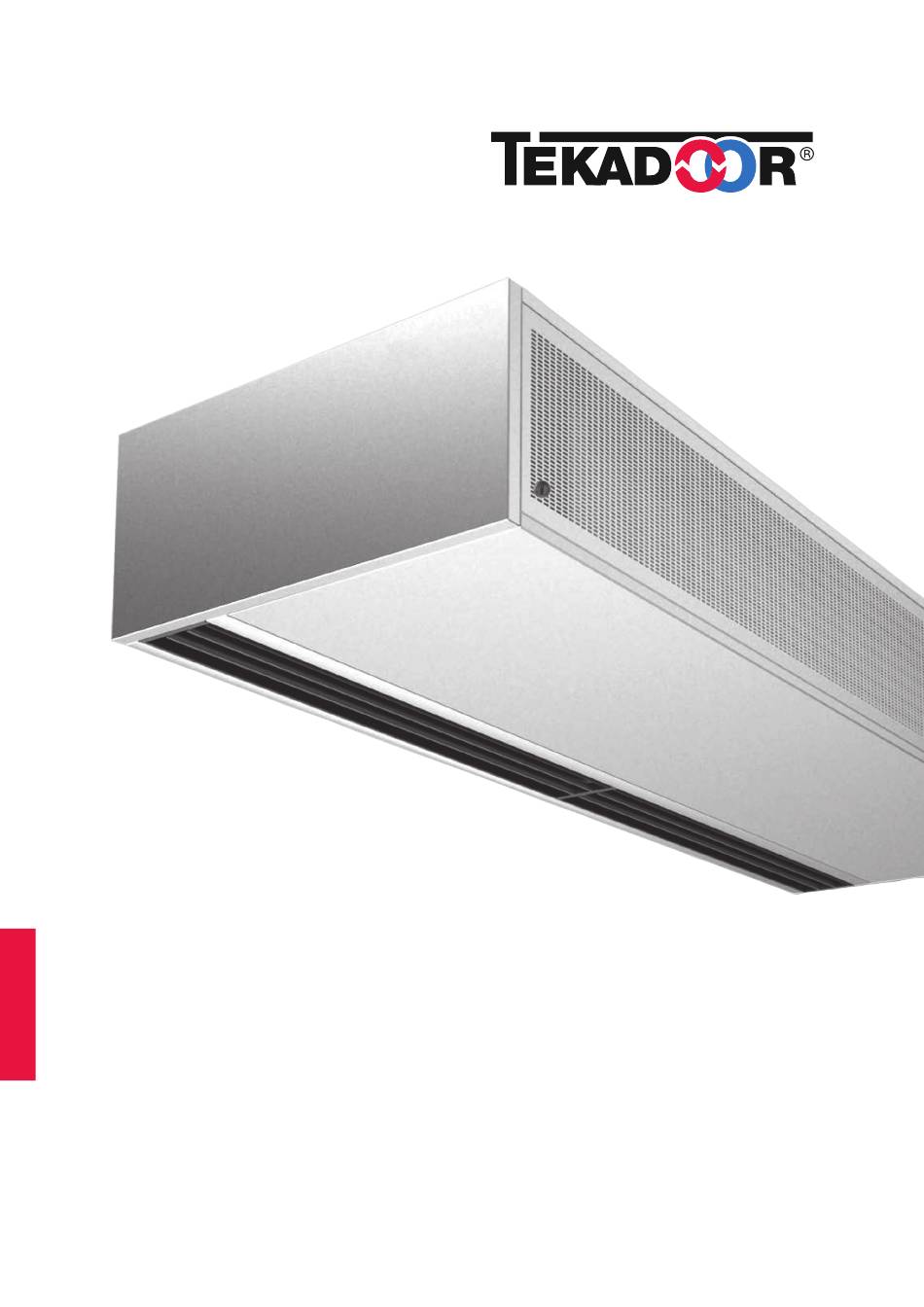

- Seite 1 TREND+ MONTAGE- UND BEDIENUNGSANLEITUNG INDIVIDUELL INNOVATIV ENERGIESPAREND...
-
Seite 2: Inhaltsverzeichnis
TEKADOOR GmbH - Montageanleitung TREND+ Inhaltsverzeichnis Impressum 1. Geräte-Typenschlüssel 2. Sicherheitshinweise 2.1 Verwendete Sicherheits- und Hinweissymbole 2.2 Bestimmungsgemäßer Gebrauch 2.3 Qualifikation des Personals 2.4 Allgemeine Sicherheitshinweise 3. Lieferumfang/Zubehör 4. Transport, Verpackung, Lagerung 5. Montage 5.1 Montagevarianten 5.1.1 Montage mit Wandbefestigung 5.1.2 Montage mit Deckenbefestigung... -
Seite 3: Impressum
2.2 Bestimmungsgemäßer Gebrauch Luftschleieranlagen verhindern an offenen Türen oder Toren den Luftaustausch. Die TEKADOOR-Luftschleieranlagen TREND+ sind für die Montage über Türen oder Toren – an Decke oder Wand – oder, je nach Typ auch seitlich stehend – geeignet. Um eine optimale Funktionalität zu gewährleisten, müssen die Informationen und Hinweise über Einbauvarianten von Luftschleieranlagen gelesen und befolgt werden. -
Seite 4: Qualifikation Des Personals
Jeder andere Gebrauch ist nicht bestimmungsgemäß und deshalb unzulässig. Dazu zählen insbesondere Anwendungen zur Trocknung. Für Schäden übernimmt die TEKADOOR GmbH dann keine Haftung; die Risiken liegen allein beim Benutzer. 2.3 Qualifikation des Personals Montage, Demontage, Inbetriebnahme, Instandsetzung und Veränderungen an der Luftschleieranlage dürfen nur durch qualifiziertes Fachpersonal durchgeführt werden. -
Seite 5: Lieferumfang/Zubehör
TEKADOOR GmbH - Montageanleitung TREND+ 3. Lieferumfang/Zubehör TEKADOOR-Luftschleiergeräte werden ab Werk anschlussfertig ausgeliefert. Beiliegendes Zubehör: je nach Bestellung, siehe Lieferschein. Weiteres lieferbares Zubehör je nach Ausstattung (empfohlen): • Luftfilter (außer bei Elektroheizung) • Reparaturschalter • Magnetventil (wenn möglich) • Türkontakt (wenn möglich) •... -
Seite 6: Montage
TEKADOOR GmbH - Montageanleitung TREND+ 5. Montage 5.1 Montagevarianten Wir empfehlen die Verwendung unserer Wand- bzw. Deckenbefestigungssets (Zubehör). • Erstellen Sie die genaue Anzahl (siehe Tabelle) an bauseitigen Aufhängepunkten, z. B. Bohrlöchern (siehe Grafik S. 7, Pos. 1). • Verwenden Sie nur zugelassene Metalldübel. -
Seite 7: Montage Mit Deckenbefestigung
TEKADOOR GmbH - Montageanleitung TREND+ Typ TREND+ 1 Metalldübel mit Zubehör (nicht im Lieferum- fang) 2 Wandkonsole 3 Nietmutter M8 (min. 15mm) 4 Sechskantschraube m. Zubehör • Befestigen Sie die Wandkonsolen mit • Befestigen Sie die Wandkonsolen (2) an den Metalldübeln (1) und Muttern an der Wand. - Seite 8 • Befestigen Sie deckenseitig die Schallschutz-Aufhänger (2) und Gewindestifte (4) und sichern diese mit Kontermuttern (5). • Schrauben Sie die vorgegebene Anzahl an TEKADOOR-Gewindestangen (7) mindestens 15 mm und höchstens 20 mm in die geräteseitigen Nietmuttern (8) und sichern diese mit Kontermuttern (5).
-
Seite 9: Vertikale Montage Auf Standsockel
TEKADOOR GmbH - Montageanleitung TREND+ • Heben Sie die Luftschleieranlage mit einem geeigneten Hebegerät unter die Aufhänger. • Verbinden Sie jeweils Gewindestifte (4) und Gewindestangen (7) mit einem Spannschloss (6). • Ziehen Sie die Spannschlösser (6) mit gleicher Belastung für alle Gewindestangen (7) •... -
Seite 10: Anschluss An Die Heizung
TEKADOOR GmbH - Montageanleitung TREND+ 1 Metalldübel m. Zubehör (nicht im Lieferumf.) 3 Sechskantmutter M8/M10 m. Zubehör 2 Sechskantschraube M8/M10 x 25 m. Zubehör 4 Nietmutter M8/M10 (min. 15mm) • Befestigen Sie den Standsockel, sofern nicht schon werkseitig erfolgt, an der Stirn- bzw. - Seite 11 TEKADOOR GmbH - Montageanleitung TREND+ Maße Heizungsanschlüsse, Luftansaug unterseitig – Ausführung AK (in mm) TREND+ mit Ansaugkasten 1 Gewinde M8 für Deckenmontage 3 Wartungsklappe 2 Ansauggitter aufklappbar 4 Heizungsanschlüsse oben oder seitlich TREND+ -5/7/LNS/HE-L Die Heizungsanschlüsse der Luftschleieranlage TREND+ -5/7/LNS/HE-L (Anschluss 3/4“...
- Seite 12 TEKADOOR GmbH - Montageanleitung TREND+ Montage eines thermostatischen Regelventils Wird die Luftschleieranlage mit einem im Beipack befindlichen thermostatischem Regel- ventil zur Ausblastemperaturregelung geliefert, muss dieses Regelventil beim Anschluss der Luftschleieranlage in den Heizkreis eingebunden und der Fühler in die Luftschleier- anlage montiert werden.
-
Seite 13: Anschluss An Stromnetz Und Bedientableau (Datenleitung)
TEKADOOR GmbH - Montageanleitung TREND+ 5.3 Anschluss an Stromnetz und Bedientableau (Datenleitung) Warnung: Gefahr durch Stromschlag! • Stellen Sie vor Montagebeginn die notwendigen bauseitigen elektrischen Absiche- rungen her. • Stellen Sie vor dem Anschließen sicher, dass die Stromzufuhr unterbrochen ist: Repa- raturschalter muss ausgeschaltet und Sicherungen entfernt sein! •... -
Seite 14: Inbetriebnahme
Inbetriebnahme beseitigt werden! Stellen Sie nun den Stromzufluss her! Beim TEKADOOR - Bedientableau darf keine COM-Fehlermeldung angezeigt werden, anderenfalls liegt ein Problem mit der Buskommunikation vor. Gehen Sie im Störungs- falle gemäß Punkt 1 der Tabelle Störungsanalyse vor (Kap. 12, S. 18). -
Seite 15: Bedienung Über Das Bedientableau
TEKADOOR GmbH - Montageanleitung TREND+ 7. Bedienung über das Bedientableau Die Bedienung erfolgt ausschließlich über eines unserer elektronischen Bedientableaus und ist in der jeweiligen Betriebsanleitung beschrieben. Warnung: Gefahr durch Stromschlag! Die AUS-Taste des Bedientableaus unterbricht nicht die Stromzufuhr! Vor Montage-, Wartungs- und Instandhaltungsarbeiten ist der Reparaturschalter auf AUS zu stellen. - Seite 16 TEKADOOR GmbH - Montageanleitung TREND+ Die Luftansauggitter der Luftschleieranlagen TREND+..AK – Luftansaug unterseitig – sind mit dem Schlitzverschlusssystem ausgestattet. Falls die Luftschleieranlagen mit mehreren Einzelgittern ausgerüstet sind, ist jedes Einzel- gitter gesichert. Öffnen: • Öffnen Sie das Luftansauggitter durch Drehen an der Schlitzverschlussmarkierungen.
-
Seite 17: Wartung
TEKADOOR GmbH - Montageanleitung TREND+ 9. Wartung Es ist keine besondere Wartung erforderlich, jedoch empfiehlt sich ein Check-up in regel- mäßigen Intervallen. Bei Bedarf kann dazu der TEKADOOR-Werksservice in Anspruch genommen werden. 10. Reinigung Vorsicht: Gefahr durch heiße Oberflächen! Verbrennungsgefahr. Schalten Sie vor dem Reinigen die Heizung und die Luftschleier- anlage aus und lassen diese und insbesondere den Wärmetauscher zunächst min. -
Seite 18: Störungsanalyse Und -Beseitigung, Maßnahmen Und Risiken
TEKADOOR GmbH - Montageanleitung TREND+ 12. Störungsanalyse und -beseitigung, Maßnahmen und Risiken Sollte das Luftschleiergerät nicht normal arbeiten (keine Wärmeabgabe, ungewöhnliche Geräusche oder Gerüche, Ansprechen von Sicherungen oder Schutzeinrichtungen, Austritt von Heizmittel, Geräteausfall), muss das zuständige Servicepersonal verstän- digt werden. -
Seite 19: Eg-Konformitätserklärung
DIN EN 62233: 2008 Bei Fragen zur Verwendung wenden Sie sich bitte an o.g. Herstelleradresse. Die TEKADOOR GmbH behält sich das Recht vor, jede Änderung oder Verbesserung von Teilen oder deren Zubehör, ohne Verpflichtung der Aktualisierung früherer Produktionen und bestehender Unterlagen, vorzunehmen. -
Seite 20: Hersteller, Kontaktdaten, Serviceadresse
Zentrale Deutschland Niederlassung Winterbach TEKADOOR GmbH TEKADOOR GmbH Albert-Einstein-Str. 11 Fabrikstraße 5 D-40764 Langenfeld D-73650 Winterbach T. +49 (0) 2173 - 20766-0 T. +49 (0) 7181 - 4009 - 0 F. +49 (0) 2173 - 20766-111 F. +49 (0) 7181 - 4009 - 10 E.
