8,25 cm
(3,25 Zoll)
Richtlinien zur Installation (für alle Ladegeräte)
Installationsanleitung für das RCLI-DC Ladegerät
15,88 cm
(6,25 Zoll)
Stromeingang
(vom Fahrzeug)
8,4 VDC Ausgang
(zum Drucker)
14,27 cm
(5,62 Zoll)

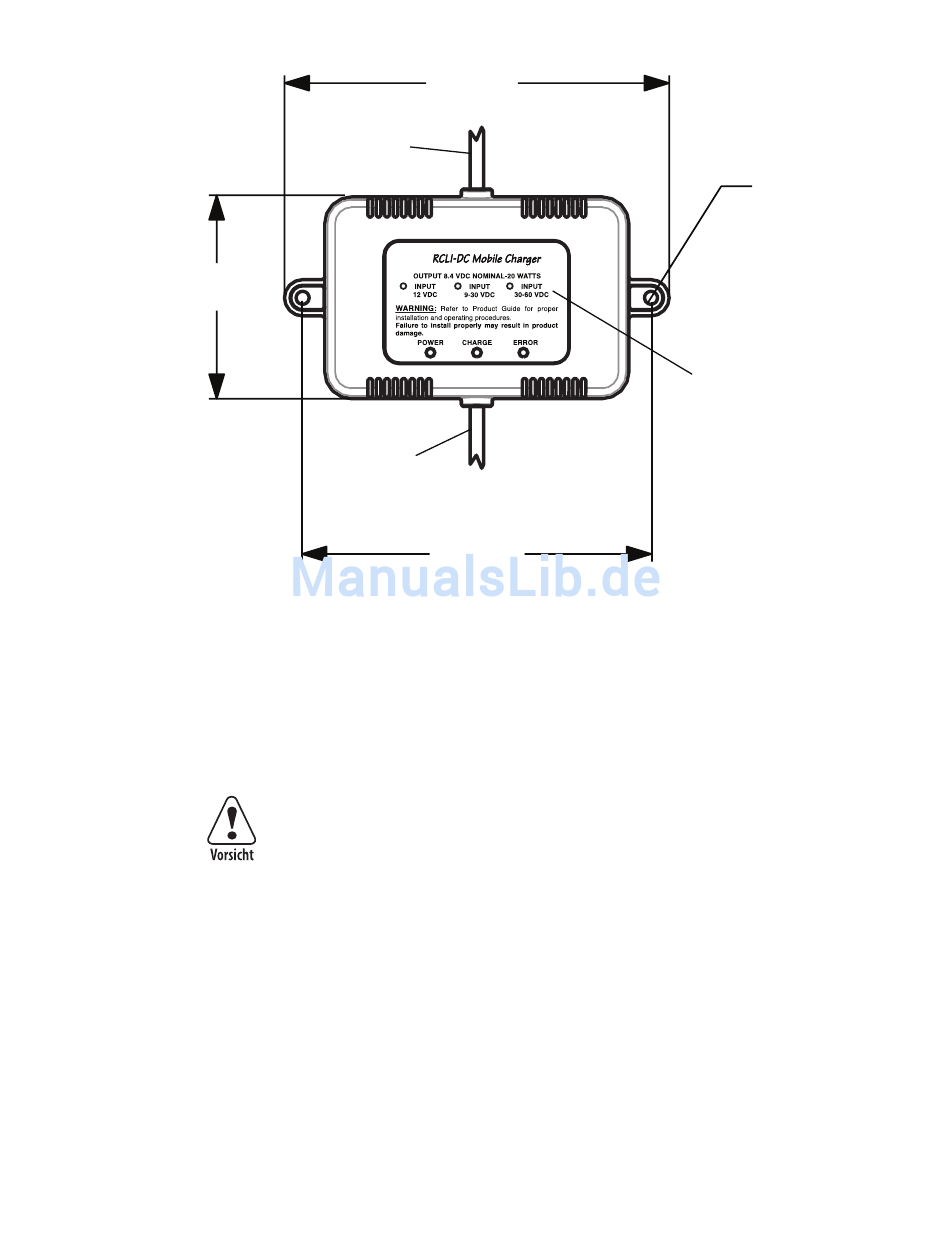

Abbildung 1 – Abmessungen für die Montage des mobilen Ladegeräts
Beim Anschließen der Stromversorgung sind die folgenden allgemeinen
Richtlinien sowie alle anderen Anweisungen genau zu befolgen.
Sicherstellen, dass das für diese Installation verwendete mobile
Ladegerät sowie das Kabel für die im Fahrzeug verwendete Spannung
gekennzeichnet sind. Die Spannungsbereiche für die verschiedenen
Ausführungen des Ladegeräts sind Tabelle 1 zu entnehmen. Der
Spannungsbereich des Ladegeräts wird durch ein ausgestanztes Loch
im Typenschild neben der Nennspannung angegeben.
Wenn ein für die Fahrzeugspannung ungeeignetes Ladegerät
verwendet wird, kann dies zu Funktionsstörungen des Druckers bzw.
zu ernsthaften Schäden am Drucker und/oder mobilen Ladegerät
führen.
Richtlinien zur Installation (für alle Ladegeräte)
Spannungsbereich
des Ladegeräts
überprüfen. Die
erforderliche
Eingangsspannung
des Ladegeräts wird
durch ein
ausgestanztes Loch im
Typenschild neben der
Nennspannung
angegeben.
5,3 mm (0,21 Zoll)
(an 2 Stellen)
9
