Inhaltszusammenfassung für Intermec RCLI-DC

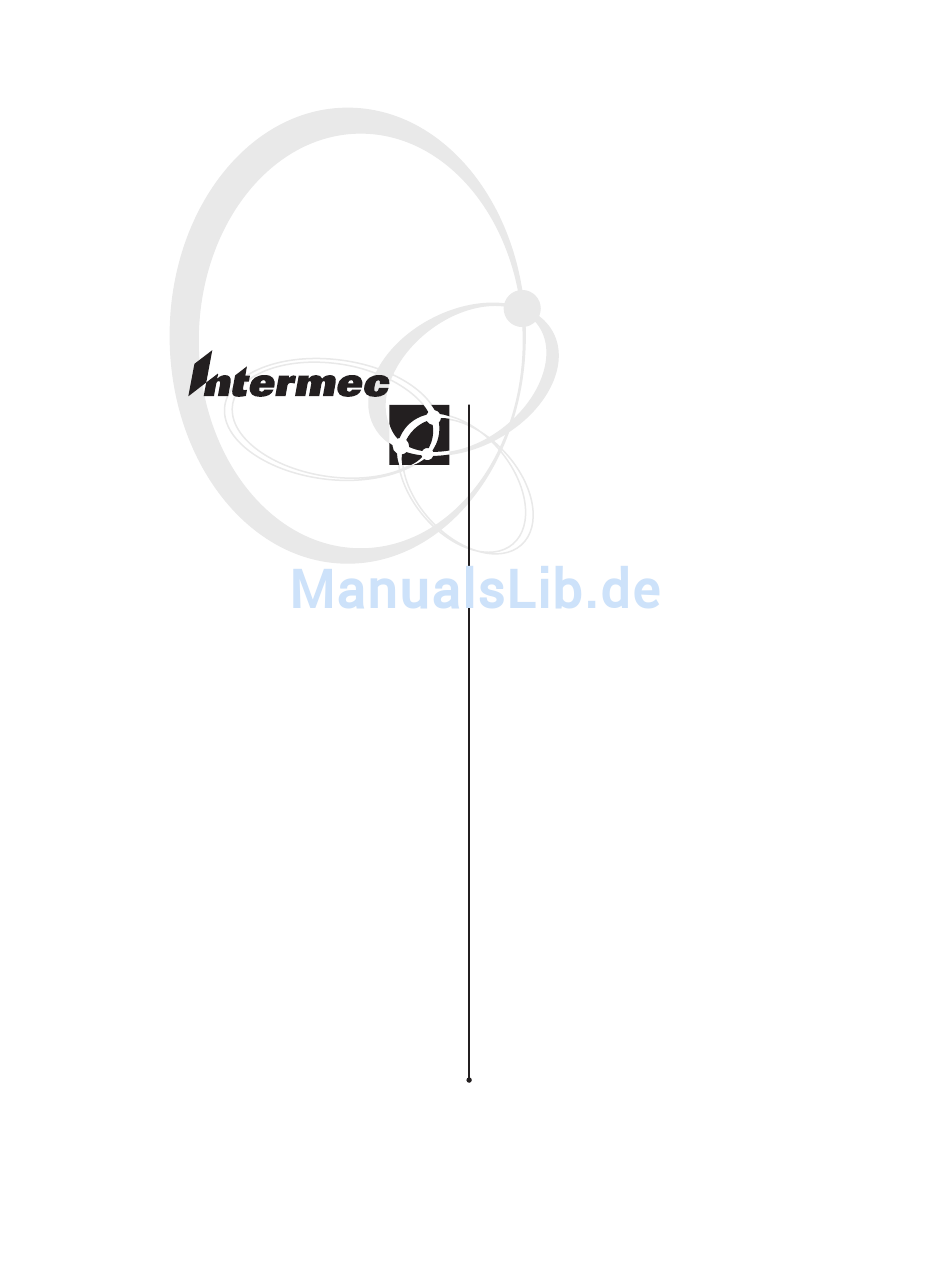

- Seite 1 Installationsanleitung Mobiles Ladegerät RCLI-DC...
- Seite 2 1-800-668-7043 (gebührenfrei) Medien-Bestellinformationen in Kanada: 1-800-268-6936 (gebührenfrei) Außerhalb der USA und Kanada: Wenden Sie sich bitte an Ihren örtlichen Intermec- Vertragshändler. Die in diesem Handbuch enthaltenen Informationen sind eigentumsrechtlich geschützt und dienen ausschließlich zur Bedienung und/oder Wartung der von Intermec hergestellten Geräte durch Kunden.
-
Seite 3: Inhaltsverzeichnis
Merkmale des Gleichstrom-Ladegeräts ............... 5 Vorbereitung der Installation................6 Verlegung des Stromzufuhrkabels............... 7 Installation des Gleichstrom-Ladegeräts.............. 8 Richtlinien zur Installation (für alle Ladegeräte) ..........9 Anschließen des Stromzufuhrkabels..............11 Abschluss der Installation ................. 12 Verwendung des Ladegeräts................14 Installationsanleitung für das RCLI-DC Ladegerät... -
Seite 4: Allgemeine Warnhinweise Und Vorsichtsmaßnahmen
Vor dem Anschließen des Systems an die Stromquelle die Installationsanweisungen lesen. Intermec Technologies Corporation übernimmt keine Haftung für Verletzungen oder Sachschäden, die infolge eines unsachgemäßen Netzanschlusses zu diesem Gerät entstehen. Setzen Sie sich vor der Installation mit dem Fahrzeughersteller oder Händler in Verbindung, um zu vermeiden, dass die Garantie bzw. -
Seite 5: Richtlinien Bzgl. Hochfrequenzstörungen
Sicherheitsnormen. Dieses Produkt ist mit einer oder mehreren der folgenden Kennzeichnungen versehen: UL, CE. Merkmale des Gleichstrom-Ladegeräts Das mobile Ladesystem RCLI-DC ermöglicht den Betrieb eines EasyCoder PL4 Druckers über die Fahrzeugelektrik und bietet intelligente Ladefunktionen für den Druckerakku. Installationsanleitung für das RCLI-DC Ladegerät... -
Seite 6: Vorbereitung Der Installation
Betrieb des PL4 Druckers in einer Mobilinstallation zu gewährleisten. Der Drucker ist batteriebetrieben. Der Akku wird vom mobilen Ladegerät der Serie RCLI-DC aufgeladen. Da das mobile Ladegerät von der Fahrzeugelektrik betrieben wird, muss dafür gesorgt werden, dass die Gleichstromanlage des Fahrzeugs einwandfrei funktioniert. -
Seite 7: Packungsinhalt
Verlegung des Stromzufuhrkabels Packungsinhalt • Mobiles Ladegerät RCLI-DC mit integriertem Eingangs- und Ausgangskabel • Plastikbeutel mit Crimpverbindungen für das Eingangskabel • diese Gebrauchsanleitung Bei allen Installationen wird das Netzkabel indirekt über eine Entnahmestelle an die Fahrzeugbatterie angeschlossen. Das Gerät darf auf keinen Fall direkt und ohne eine geeignete Sicherung an die Fahrzeugbatterie angeschlossen werden. -
Seite 8: Installation Des Gleichstrom-Ladegeräts
Installation des Gleichstrom-Ladegeräts Installation des Gleichstrom-Ladegeräts Das mobile Ladegerät der Serie RCLI-DC ist in drei Versionen für verschiedene Eingangsspannungen lieferbar (siehe unten in Tabelle 1). Tabelle 1 – Eingangsspannungen für mobile Ladegeräte Beschreibung Art.-Nr. des mobilen Eingangsspannung Ladegeräts Mobiles Ladegerät RCLI-DC... -
Seite 9: Richtlinien Zur Installation (Für Alle Ladegeräte)
Spannungsbereich des Ladegeräts wird durch ein ausgestanztes Loch im Typenschild neben der Nennspannung angegeben. Wenn ein für die Fahrzeugspannung ungeeignetes Ladegerät verwendet wird, kann dies zu Funktionsstörungen des Druckers bzw. zu ernsthaften Schäden am Drucker und/oder mobilen Ladegerät führen. Installationsanleitung für das RCLI-DC Ladegerät... -
Seite 10: Allgemeine Richtlinien
Hinweis: Die korrekte Verdrahtung und Installation liegt in der Verantwortung der Person, die das Gerät installiert. Intermec übernimmt keine Haftung, weder für durch falsche Installation oder Kabelanschlüsse des mobilen Ladegeräts verursachte Sachschäden noch für durch die Verwendung des falschen Ladegeräts für die jeweilige Anwendung entstandene Schäden. -
Seite 11: Anschließen Des Stromzufuhrkabels
Sicherstellen, dass alle Kabelabschlüsse fest am Kabel sitzen. Den schwarzen Massedraht (-) mit dem Masseanschluss verbinden. Den roten Stromeingangsdraht (+) mit der Stromversorgung des Fahrzeugs verbinden. Befestigen des Stromeingangskabels Das Stromeingangskabel alle 30 cm (12 Zoll) mit verstellbaren Kabelschellen oder Nylon-Kabelbindern sichern. Installationsanleitung für das RCLI-DC Ladegerät... -
Seite 12: Abschluss Der Installation
Detaillierte Informationen hierzu siehe Bedienungsanleitung für den PL4 Drucker (Art.-Nr. 073204). Bei Verwendung einer MMQ4 Mobilhalterung ist es einfacher, den Stecker vom Ladegerät anzuschließen, bevor der Drucker an der Mobilhalterung befestigt wird. Siehe Abbildung 2. Installationsanleitung für das RCLI-DC Ladegerät... - Seite 13 Der Akku wird geladen. Normal Grün Grün Der Akku ist aufgeladen. Fehler Grün Grün Der Akku ist beschädigt. Akku austauschen. Fehler Keine Stromzufuhr zum Ladegerät. Warten, bis der positive Temperaturkoeffizient (PTC) zurückgesetzt wird oder die Stromzufuhrverbindungen prüfen. Installationsanleitung für das RCLI-DC Ladegerät...
-
Seite 14: Verwendung Des Ladegeräts
Ladegerät ist mit drei Anzeigeleuchten zur Überwachung des Ladevorgangs und zur Anzeige von Diagnoseinformationen im Fall einer Funktionsstörung ausgestattet. Das mobile Ladegerät der Serie RCLI-DC ist mit einem selbstrücksetzenden positiven Temperaturkoeffizienten (PTC) ausgestattet, der wie eine Sicherung funktioniert. Bei Strom-, Spannungs- oder Temperaturfehlern wird die interne Stromzufuhr zum Ladegerät... - Seite 15 Installationsanleitung für das RCLI-DC Ladegerät...
- Seite 16 6001 36th Avenue West Everett, WA 98203 www.intermec.com © 2004 Intermec Technologies Corp. Alle Rechte vorbehalten Installationsanleitung für das RCLI-DC Mobiles Ladegerät *073756-001* Art.-Nr. 073756-001...
