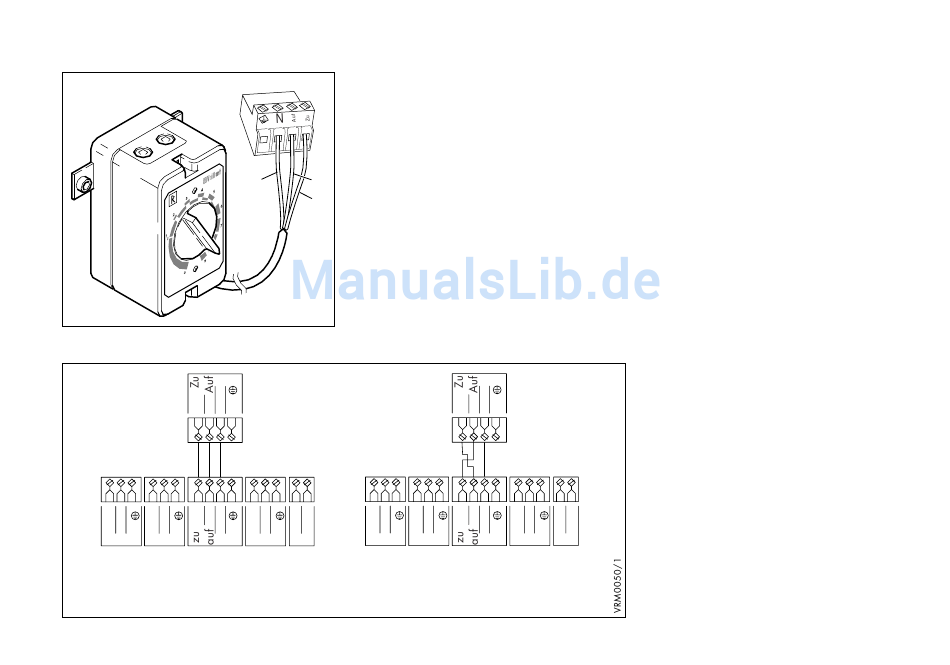

Abb. 5.1 Anschlußkabel
N
L
N
L
N
N
Anschluß
ZP
Mischer
HK2
Abb. 5.2 Elektrischer Anschluß, falls Mischer
bei Rechtsstellen öffnet
1
2
3
VRM0040/1
L
N
1
2
L
N
L
N
HP-M
Stör.
Anschluß
ZP
HK2
Beispiel: Klemmleiste VRC-MF
Abb. 5.2 Elektrischer Anschluß, falls Mischer
bei Linksstellen öffnet
N
N
L
N
1
2
Mischer
HP-M
Stör.
5 Elektroinstallation
Das dreiadrige Anschlußkabel
(3 x 1,5 mm
) ist für den Anschluß an
2
das Regelgerät vorbereitet.
Schließen Sie die mit Ziffern gekenn-
zeichneten Anschlußkabel (1 = N), (2 =
Auf) und (3 = Zu) gemäß Anschluß-
schema an den Regler an.
5
