Inhaltszusammenfassung für Vaillant VRM

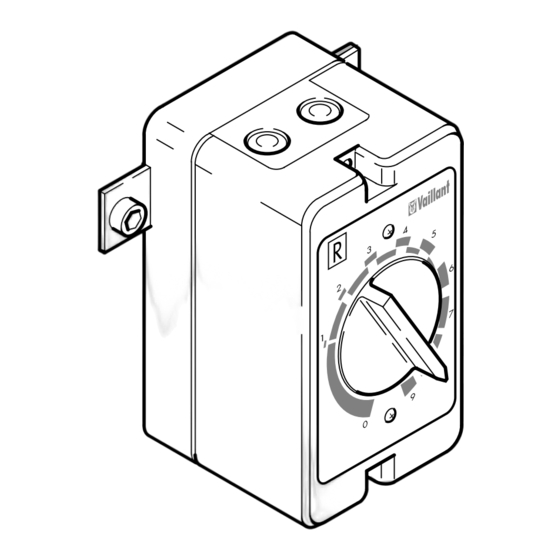

- Seite 1 MONTAGEANLEITUNG Mischermotor VRM Art.-Nr. 300 870...
-
Seite 2: Inhaltsverzeichnis
Fachhandwerker unter Beachtung dieser Anleitung durchführen! Werksgarantie gewähren wir nur nach Installation des Gerätes durch einen aner- kannten Fachhandwerksbetrieb. Im Lieferumfang des Mischermotors sind alle erforderlichen Bauteile zur Montage an Vaillant Mischer, Typ VRM, enthalten. VRM0010 Abb. 2.1 Handverstellung... -
Seite 3: Montage
4 Montage 4.1 Abmessungen/Einbauort (Abb. 4.1) Der Einbauort des Mischermotors soll für die Bedienung und Wartung leicht zu- gänglich sein. VRM0020/1 Abb. 4.1: Abmessungen... - Seite 4 4.2 VRM... montieren (Abb. 4.2) • Demontieren Sie den Handhebel mit Skala und entfernen Sie die Halte- platte (a). • Schrauben Sie den Haltebügel (2) mit den Imbusschrauben (3) am Mischer (1) an. • Stecken Sie den Adapter (5) auf die Motorwelle.
-
Seite 5: Elektroinstallation
5 Elektroinstallation Das dreiadrige Anschlußkabel (3 x 1,5 mm ) ist für den Anschluß an das Regelgerät vorbereitet. Schließen Sie die mit Ziffern gekenn- zeichneten Anschlußkabel (1 = N), (2 = Auf) und (3 = Zu) gemäß Anschluß- schema an den Regler an. VRM0040/1 Abb. -
Seite 6: Justieren Des Stellbereiches
6 Justieren des Stellbereiches Werkseitig ist der Stellbereich auf 90° be- grenzt. Der Stellbereich des Mischermotors muß mit dem des angeschlossenen Mischers übereinstimmen; es sollen noch etwa 3 bis 5 mm zwischen Abschaltpunkt und Mischer-Endstellung bleiben. Ist dies nicht der Fall, muß der Stell- bereich des Mischermotors justiert werden. -
Seite 7: Werksgarantie
In diesem Zeitraum werden an dem Gerät Garantiearbeiten werden grundsätzlich festgestellte Material- und Fabrikations- nur von unserem Werkskundendienst aus- Vaillant räumt Ihnen als Eigentümer des fehler von unserem Werkskundendienst geführt. Wir können Ihnen daher etwaige Gerätes diese Werksgarantie zusätzlich kostenlos behoben. Für Fehler, die nicht Kosten, die Ihnen bei der Durchführung... -
Seite 8: Technische Daten
8 Technische Daten VRM 300 870 Art.-Nr. 300 870 Betriebsspannung 230 V ~ ± 10 %, 50...60 Hz Nennleistung 4,5 VA Anschlußleitung 3 x 1,5 mm Drehmoment 10 Nm Eingestellter Drehwinkel 90° Laufzeit bei 90° 2 min. max. zul. Umgebungstemperatur -20...+50°C...
