BEDIENUNGSANLEITUNG
VOLLAUTOMATISCHE WASCHMASCHINE
WL 1447 MV

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Laurus WL 1447 MV

Inhaltszusammenfassung für Laurus WL 1447 MV

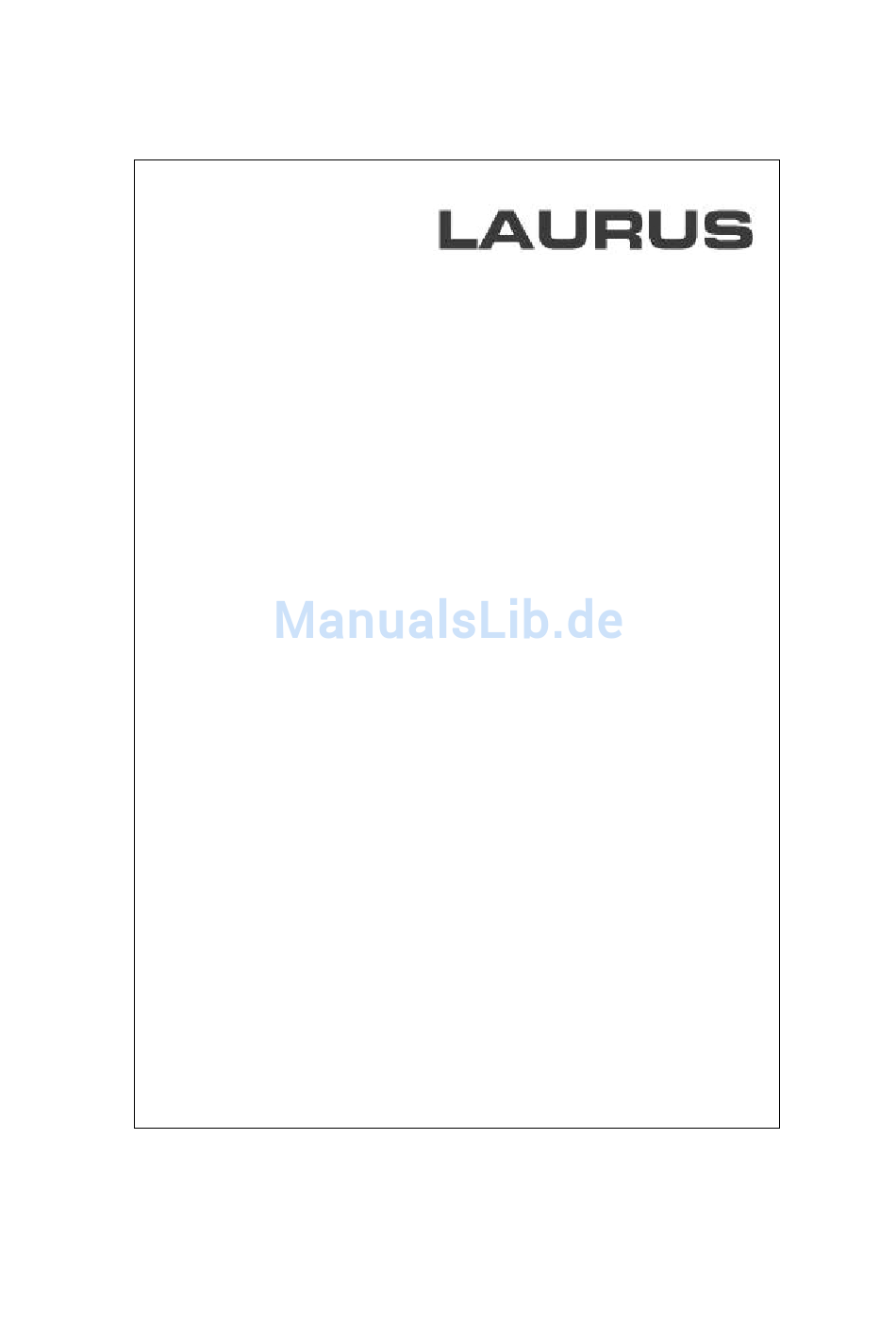

  • Seite 1 BEDIENUNGSANLEITUNG VOLLAUTOMATISCHE WASCHMASCHINE WL 1447 MV...

  • Seite 2: Inhaltsverzeichnis

    INHALT ABSCHNITT 1: VOR DER INBETRIEBNAHME Sicherheitshinweise Empfehlungen ABSCHNITT 2: INSTALLATION Entfernen der Transportschrauben Einstellen der Füße Elektrischer Anschluss Wasseranschluss Abwasseranschluss ABSCHNITT 3: TECHNISCHE DATEN ABSCHNITT 4: BEDIENFELD Start/Pause-Taste Funktionsstatus-Anzeigen Funktionstasten Wahlschalter Schleuderumdrehungen Programmknopf ABSCHNITT 5: WASCHEN IHRER WÄSCHE Vor dem Waschen Bedienung der Maschine ABSCHNITT 6: WARTUNG UND REINIGUNG Wasser-Zuflussfilter...

  • Seite 3: Abschnitt 1: Vor Der Inbetriebnahme

    ABSCHNITT 1: VOR DER INBETRIEBNAHME SICHERHEITSHINWEISE Benutzen Sie keine Mehrfachsteckdose oder Verlängerungsschnur. Stecken Sie keinen Stecker mit einer beschädigten oder gebrochenen Leitung in die Steckdose. Beschädigte Stromkabel müssen vom Hersteller oder vom Kundendienst bzw. von deren qualifiziertem Personal ausgewechselt werden damit keine Gefahrenquellen entstehen Ziehen Sie nie den Netzstecker aus der Steckdose, indem Sie an der Schnur ziehen.

  • Seite 4: Abschnitt 2: Installation

    KAPITEL 2: INSTALLATION Vor der Inbetriebnahme Ihrer Waschmaschine müssen Sie die folgenden. Punkte beachten. Entfernen der Transportschrauben Die Transportschrauben, die sich an der Rückseite der Maschine befinden, • müssen vor der Inbetriebnahme entfernt werden. Die Waschmaschine darf nicht mit montierter bzw. teildemontierter Transportsicherung in Betrieb genommen werden.

  • Seite 5: Elektrischer Anschluss

    Nachdem die Maschine waagerecht steht, ziehen Sie die Kontermuttern aus Plastik fest, indem Sie sie abwärts drehen. Stellen Sie nie Kartons, Holzblöcke oder ähnliches Material unter die Maschine, um Unebenheiten im Untergrund auszugleichen. ELEKTRISCHER ANSCHLUSS Ihre Waschmaschine wird mit 220-240 V und 50 Hz betrieben. An das Anschlusskabel Ihrer Maschine wurde ein speziell geerdeter Netzstecker angeschlossen.

  • Seite 6: Abwasseranschluss

    Bei einem Leitungswasserdruck von 0,1 bis 1 MPa arbeitet Ihre Maschine besonders effektiv. (Ein Druck von 0,1 MPa entspricht einem Durchfluss von 8 Litern pro Minute bei vollständig geöffnetem Hahn.) Nachdem alle Anschlüsse fertig sind, prüfen Sie die Anschlüsse auf Dichtigkeit, indem Sie den Wasserhahn vollständig öffnen.

  • Seite 7: Abschnitt 3: Technische Daten

    ABSCHNITT 3: TECHNISCHE DATEN Maximale Füllmenge (kg) Empfohlene Füllmenge (kg) Höhe (cm) Breite (cm) 59,6 Tiefe (cm) Maximale Schleuder- 1400 Umdrehung (U/Min.)

  • Seite 8: Abschnitt 4: Bedienfeld

    ABSCHNITT 4: BEDIENFELD 1 Waschmittelfach 5 Funktionstasten 2 Programmknopf 6 Wahlschalter Schleuderumdrehungen 3 Anzeige-Funktionsstatus 4 Anzeige Start/Pause START/PAUSE-TASTE Diese Taste wird verwendet, um ein ausgewähltes Programm zu starten oder ein laufendes Programm zu unterbrechen. FUNKTIONSANZEIGELAMPEN Durch Drücken der Taste START/PAUSE oder einer anderen Funktionstaste werden die Lampen über der jeweiligen Taste und am Bedienfeld eingeschaltet.

  • Seite 9: Funktionstasten

    FUNKTIONSTASTEN Vorwaschen Mit dieser Funktion können Sie einen zusätzlichen Waschgang für stark verschmutzte Wäsche starten. Wenn Sie diese Funktion verwenden, müssen Sie in die Vorwaschkammer der Einspülkammer Waschmittel einfüllen. Leichtes Bügeln Mit dieser Funktion erreichen sie, dass die Wäsche nach dem Waschen weniger zerknittert aus der Maschine kommt.

  • Seite 10: Menütaste

    WARNUNG Wenn Sie vergessen haben, vor dem Starten der Maschine eine gewünschte Zusatzfunktion einzuschalten, und das Programm bereits gestartet hat, drücken Sie einfach die Taste der entsprechenden Zusatzfunktion. Wenn die Anzeigelampe über der Taste ständig leuchtet, ist die Zusatzfunktion aktiviert. Wenn die Lampe kurz an bleibt, sich dann aber wieder abschaltet, konnte die Funktion nicht mehr aktiviert werden.

  • Seite 11: Wahlschalter Für Die Schleudergeschwindigkeit

    WAHLSCHALTER FÜR DIE SCHLEUDERGESCHWINDIGKEIT Über den Wahlschalter für die Schleudergeschwindigkeit können Sie die Geschwindigkeit einstellen, die Sie für den Schleudergang wünschen. Die Geschwindigkeit kann stufenlos von O (kein Schleudern) bis zu der für Ihr Modell möglichen Höchstgeschwindigkeit eingestellt werden. HINWEIS: Schleudern Sie empfindliche Wäsche auf die am besten angemessene Art.

  • Seite 12: Vor Dem Waschen

    ABSCHNITT 5: WASCHVORGANG Stecken Sie den Netzstecker in die Steckdose. Öffnen Sie den Wasserhahn Erster Waschgang Es ist möglich, dass nach den Tests und Prüfungen im Werk noch Wasser in Ihrer Maschine verblieben ist. Es wird empfohlen, den ersten Waschgang ohne Wäsche durchzuführen, um dieses Wasser zu entfernen.
  • Seite 13 Wenden Sie die Innenseite von Kleidern, Strickwäsche und Tee- und Sweat-Shirts nach außen. Waschen Sie ihre kleinen Wäschestücke, wie Socken und Taschentücher in einem Waschbeutel. Waschen bis 90 C Waschen bis 60 C Waschen bis 30 C Nicht in der Maschine waschen Einlegen der Wäsche in die Maschine Öffnen Sie die Tür der Waschmaschine.

  • Seite 14: Benutzung Der Maschine

    Sie können flüssige Waschmittel mit allen Programmen ohne Vor- waschgang benutzen. Dafür müssen sie das Etikett für Flüssigwasch- mittel im 2. Fach des Waschmittelfachs anbringen und die Menge des Waschmittels an den Angaben auf diesem Etikett bestimmen BENUTZUNG DER MASCHINE Programmwahl und Waschvorgang Wählen Sie die passenden Programme und Zusatzfunktionen für Ihre Wäsche anhand der Tabellen auf Seite 18 aus.
  • Seite 15 Auswählen einer Zusatzfunktionstaste Stellen Sie den Programmschalter auf das gewünschte Programm. Wenn das gewählte Programm ein Waschprogramm ist, beginnt die Lampe für den Waschvorgang zu leuchten. Wenn das gewählte Programm ein Spül-/Schleuder- oder Abpumpprogramm ist, beginnt die Lampe für den entsprechenden Vorgang zu leuchten.

  • Seite 16: Ein Programm Abbrechen

    Ein Programm abbrechen Wenn Sie ein bestimmtes Programm, das gerade läuft, früher abbrechen wollen: Drücken Sie die Taste Start/Pause 4 Sekunden lang. Ihre Maschine führt den erforderlichen Abpumpvorgang aus, und beendet dann das Programm. Auf der elektronischen Anzeige blinkt weiter das Symbol "ENDE".

  • Seite 17: Einstellen Der Waschwassertemperatur

    EINSTELLEN DER WASCHWASSERTEMPERATUR Gehen Sie dazu wie folgt vor: Wählen Sie zuerst das Programm und eventuell gewünschte Zusatzfunktionen. Drücken Sie dann einmal die Menütaste. Die elektronische Anzeige gibt die Waschtemperatur für das gewählte Programm aus. Sie können diesen Wert nun auf die von Ihnen gewünschte Zahl verringern, indem Sie die Auswahltaste verwenden.
  • Seite 18 WARNUNG Wenn während eines laufenden Waschprogramms der Strom ausfällt und später wieder da ist, setzt die Maschine das Programm an der Stelle fort, an der sie unterbrochen worden war. Eine solche Situation stellt keine Gefahr für Ihre Maschine dar. Wenn während eines laufenden Waschprogramms der Strom ausfällt, wird der Türsperrmechanismus nach etwa zwei Minuten freigegeben.
  • Seite 19 Max. Wäschemenge (kg) Waschmitte Program Wäschetyp Erklärung lkammer 1- WEIß Verschmutze Kochwäsche, BAUMWOLLE Baumwolle und Leinen 2- WEIß Stark verschmutze Baumwolle BAUMWOLLE und Leinen, Buntwäsche Unterwäsche, Laken, (Vorwäsche) Tischtücher, T-Shirts, Verschmutze Baumwolle und *3- STARK FARBE Shirts, Handtücher Leinen, Buntwäsche Leicht verschmutze 4- FEIN FARBE Baumwolle und Leinen,...

  • Seite 20: Abschnitt 6: Wartung Und Reinigung

    KAPITEL 6: WARTUNG UND REINIGUNG Ziehen Sie den Netzstecker. Schließen Sie den Wasserhahn. WASSER ZUFLUSSFILTER An beiden Seiten des Wasserzuflussschlauches befinden sich Filter, die verhindern sollen, dass Schmutz o. ä. mit dem Wasser in die Maschine gelangt. Sollte die Maschine bei geöffnetem Wasserhahn nicht genügend Wasser erhalten, sollte der Filter gereinigt werden.

  • Seite 21: Waschmittelfach

    WARNHINWEIS! Gefahr durch Verbrühungen! Da das Wasser in der Pumpe heiß sein kann, warten Sie ab, bis es abgekühlt ist. WASCHMITTELFACH Mit der Zeit können sich an der Waschmittellade und dem Gehäuse Waschmittelrückstände ablagern. Um diese zu entfernen, nehmen Sie die Waschmittellade von Zeit zu Zeit ganz heraus.

  • Seite 22: Siphon

    Siphon Ziehen Sie das Waschmittelfach heraus. Nehmen Sie den Siphon heraus und reinigen Sie ihn von Weichspülerresten. Stecken Sie den Siphon wieder an seinen Platz Prüfen Sie, ob er richtig sitzt. Das Gehäuse Reinigen Sie die Oberflächen des Gehäuses Ihrer Waschmaschine mit lauwarmem Wasser und einem Reinigungsmittel, das das Gehäuse nicht angreift.

  • Seite 23: Abschnitt 7: Praktische Hinweise

    ABSCHNITT 7: PRAKTISCHE HINWEISE Alkoholische Getränke: Der verschmutzte Bereich sollte zunächst mit kaltem Wasser ausgewaschen werden, dann mit Glyzerin und Wasser behandelt und danach mit einer Wasser- Essig-Mischung gespült werden. Schuhcreme: Die Verfärbung sollte vorsichtig abgerieben werden, ohne das Kleidungsstück zu beschädigen, und dann mit Waschmittel eingerieben und gespült werden.

  • Seite 24: Abschnitt 8: Vermeiden Kleiner Fehler

    Creme, Eiscreme und Milch: Weichen Sie die Kleidung 30 Minuten lang in kaltem Wasser ein und waschen Sie den betroffenen Teil mit Waschmittel. Sollte der Fleck noch nicht entfernt sein, behandeln Sie das Teil mit Lauge und zwar in der Menge, die der Hersteller für diesen Stoff zulässt (benutzen Sie bei farbiger Kleidung keine Lauge).
  • Seite 25 Fehler Möglicher Grund Fehlerbehebung Stecken Sie den Netzstecker Der Netzstecker ist nicht eingesteckt in die Steckdose Wechseln Sie die Sicherung Ihre Sicherung ist defekt. aus. Prüfen Sie die Der Strom ist abgeschaltet. Stromversorgung. Ihre Maschine Die Start/Pause-Taste ist nicht gedrückt Drücken Sie die Taste läuft nicht.
  • Seite 26 Fehler Möglicher Grund Fehlerbehebung Es befindet sich nur eine kleine Menge Dies behindert die Funktion an Wäsche in der Maschine. der Maschine nicht. Bitte überschreiten Sie nicht Es sind zu viele Kleidungsstücke in der die empfohlene Lademenge Maschine oder sie sind nicht auf eine Ihre Maschine und verteilen Sie die ausgewogene Art in die Trommel...
  • Seite 27 Fehler Möglicher Grund Fehlerbehebung Sie haben zu viel Kleidung in die Laden Sie nur die maximal Waschmaschine getan und die vorgesehene Menge Wäsche Ladekapazität überschritten. in die Maschine. Verwenden Sie die Menge Waschmittel, die vom Waschergebnis ist Ihr Wasser kann hart sein. Hersteller für den Härtegrad schlecht.

  • Seite 28: Abschnitt 9: Automatische Fehleranalyse

    Fehler Möglicher Grund Fehlerbehebung Das System zur Vermeidung von nicht ausbalancierter Ladung der Trommel sorgt Schleudergang Kein Fehler. In der Zwischenzeit läuft für eine gleichmäßige erfolgt nicht, das Kontrollprogramm für nicht Verteilung der Wäsche in der ausbalancierte Trommelladung. Trommel. Nachdem die oder nach einer Wäsche verteilt ist, schaltet Verzögerung.
  • Seite 29 WAHRSCHEIN BEHEBUNG DES FEHLERCODE SYMPTOM LICHE FEHLERS URSACHE Drehen Sie den Hahn ganz auf. Vielleicht ist die Wasserversorgung unterbrochen, bitte überprüfen. Wenn Der Wasserstand das Problem weiter in der Maschine bestehen bleibt, liegt unter dem stoppt die Maschine Heizstab. Der automatisch nach Die Lampen 1 und Wasserdruck der...
  • Seite 30 WAHRSCHEIN BEHEBUNG DES FEHLERCODE SYMPTOM LICHE FEHLERS URSACHE Schalten Sie die Maschine ab und stecken Sie sie aus. Der Heizstab oder Drehen Sie den Die Lampen 2 und der Thermostat Zufuhrhahn ab und 4 blinken der Maschine sind rufen Sie den defekt.
  • Seite 31 WAHRSCHEIN BEHEBUNG DES FEHLERCODE SYMPTOM LICHE FEHLERS URSACHE Wenn die Netzwerkspannung unter 150V oder über 260V liegt, stoppt Ihre Die Netzspannung Die Lampen 1,2 Maschine ist zu hoch oder und 4 blinken automatisch. Wenn zu niedrig. Netzwerkspannung wieder stimmt, setzt die Maschine den Betrieb fort.

  • Seite 32: Abschnitt 10: Internationale Wasch-Zeichen

    ABSCHNITT 10: INTERNATIONALE WASCH-ZEICHEN Nicht in der Maschine Handwarmes Mittel-heißes Waschtemperatur. waschen Bügeleisen. Bügeleisen. (Handwäsche). Heißes Nicht im Trockner Zum Trocknen Nicht bügeln. Bügeleisen. trocknen. aufhängen. Tropfnass Zum Bleichen Flach trocknen. Nicht bleichen. aufhängen. geeignet. Diese Symbole sind alle Reinigungssymbole. Die Buchstaben zeigen dem Reinigungspersonal an, welche Art von Lösungsmittel verwendet werden kann.
  • Seite 35 Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Bitte sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen könnten. Bitte erfragen Sie bei der Gemeindestelle die zuständige Entsorgungsstelle.
