- Seite 1 LAVAMAT L 60610 Der umweltschonende Waschvollautomat The environmentally friendly washing machine Benutzerinformation Instruction booklet LAVAMAT L 60610 PERFEKT IN FORM UND FUNKTION...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch. Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten die- ser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesit- zer des Geräts weiter.
-
Seite 3: Inhaltsverzeichnis
INHALT Gebrauchsanweisung ........6 Sicherheitshinweise . - Seite 4 Inhalt Waschgang durchführen ......... 23 Wäsche einlegen .
- Seite 5 Inhalt Installation ........... . . 42 Entfernen der Transportsicherung.
-
Seite 6: Gebrauchsanweisung
GEBRAUCHSANWEISUNG Sicherheitshinweise Die Sicherheit von AEG/ELECTROLUX-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherungsgesetz. Den- noch sehen wir uns als Hersteller veranlasst, Sie mit den nachfolgenden Sicherheitshinweisen vertraut zu machen. Allgemeine Sicherheit • Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt wer- den. -
Seite 7: Sicherheit Von Kindern
Sicherheitshinweise • Bei Geräteanlieferungen in Wintermonaten mit Minustemperaturen: Gerät vor Inbetriebnahme für 24 Stunden bei Raumtemperatur lagern. Sicherheit von Kindern • Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, oft nicht erkennen. Sorgen Sie deshalb für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Gerät spie- len - es besteht die Gefahr, dass Kinder sich einschließen. -
Seite 8: Entsorgung
Entsorgung Verpackungsmaterial entsorgen! Entsorgen Sie das Verpackungsmaterial Ihres Geräts sachgerecht. Alle Verpackungsmaterialien sind umweltverträglich und können gefahrlos deponiert werden oder in der Müllverbrennungsanlage verbrannt wer- den. Die Kunststoffe können auch wiederverwendet werden und sind gekenn- zeichnet: >PE<=für Polyethylen >PS<=für Polystyrol >PP<=für Polypropylen Die Kartonteile sollten der Altpapiersammlung beigegeben werden. -
Seite 9: Umwelttipps
Umwelttipps • Bei durchschnittlich verschmutzter Wäsche kommen Sie ohne Vor- waschgang aus. So sparen Sie Waschmittel, Wasser und Zeit (und scho- nen die Umwelt!) • Besonders sparsam arbeitet das Gerät dann, wenn Sie die angegebenen Füllmengen für Waschen ausnutzen. • Dosieren Sie bei kleinen Mengen nur die Hälfte bis zwei Drittel der empfohlenen Waschmittelmenge. -
Seite 10: Die Wichtigsten Merkmale Ihres Geräts
Die wichtigsten Merkmale Ihres Geräts • Programm- und Temperatureinstellung über den Programmwähler. • Fleckenprogramm zur wirksamen Behandlung verfleckter Wäsche. • Energiesparprogramm für leicht bis normal verschmutzte Kochwä- sche. • Maximale Schleuderdrehzahl 1000 Umdrehungen pro Minute, Dreh- zahl für das Endschleudern je nach Waschprogramm automatisch angepasst: - KOCHWÄSCHE/BUNTWÄSCHE 1000 Umdrehungen pro Minute - PFLEGELEICHT... -
Seite 11: Gerätebeschreibung

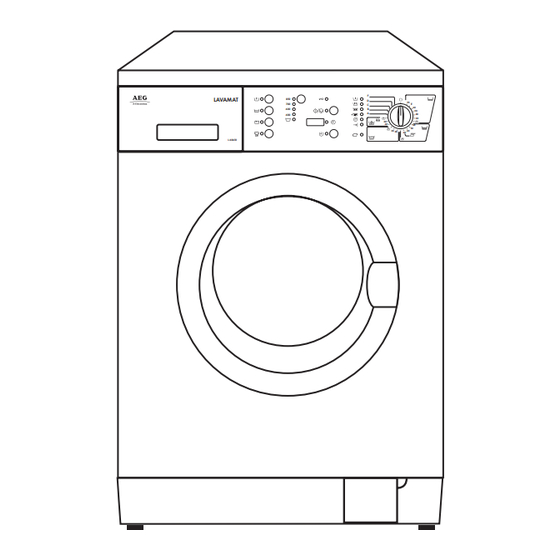

Gerätebeschreibung Vorderansicht Waschmittelschublade Bedienblende L 60610 Einfülltür Laugenpumpe höhenverstellbare Füße... -
Seite 12: Bedienblende
Gerätebeschreibung Bedienblende 1000 A = Wahltasten B = Taste SCHLEUDERN C = Multidisplay D = Taste ZEIT-VORWAHL E = Taste START/PAUSE F = Programmablauf-Anzeige G = Programmwähler Programmwähler Der Programmwähler bestimmt die Art des Waschgangs (z.B. Wasser- stand, Trommelbewegung, Anzahl der Spülgänge) entsprechend der zu behandelnden Wäscheart, sowie die Laugentemperatur. - Seite 13 Gerätebeschreibung PFLEGELEICHT Hauptwaschgang für pflegeleichte Textilien (Waschen, kalt -40-50- 60°C - Spülen, Weichspülen - Schleudern). LEICHTBÜGELN im Programm PFLEGELEICHT Die Wäsche wird besonders schonend gewaschen und geschleudert. Dadurch wird die Knitterbildung gemindert und der Bügelaufwand reduziert. FEINWÄSCHE Hauptwaschgang für Feinwäsche (Waschen, kalt -30°-40°C - Spülen/ Weichspülen - Schleudern).
-
Seite 14: Taste "Start/Pause
Gerätebeschreibung Taste "START/PAUSE" Diese Taste hat drei Funktionen: a) Start Durch Drücken der Taste wird das eingestellte Programm gestartet. Wurde eine Startzeitvorwahl eingestellt, wird diese gestartet. b) Pause Um ein laufendes Programm zu unterbrechen, die START/PAUSE-Taste drücken: die entsprechende Lampe blinkt. Durch einen erneuten Tastendruck kann das Programm wieder fortge- setzt werden. -
Seite 15: Programmzusatztasten
Gerätebeschreibung Programmzusatztasten Je nach Programm sind verschiedene Funktionen miteinander kombinier- bar. Diese sind nach der Programmeinstellung und vor dem Einschalten der START/PAUSE-Taste zu wählen. Durch Drücken der Tasten leuchten die zugeordneten Lampen auf. Beim nochmaligen Drücken erlöschen die Lampen. FLECKEN Zum Behandeln stark verschmutzter Wäsche oder verfleckter Wäsche mit Fleckensalz (verlängerter Hauptwaschgang mit zeitoptimierter Fleckensalzeinspülung, nicht wählbar bei Einstellung WOLLE, zusammen... -
Seite 16: Schleudern
Gerätebeschreibung SCHLEUDERN 1000 Durch Drücken dieser Taste kann die vorgegebene maxi- male Schleuderdrehzahl für das eingestellte Programm reduziert oder SPÜLSTOPP eingestellt werden. Die maximalen Schleuderdrehzahlen sind der jeweiligen Wäscheart angepasst. So stehen folgende Drehzahlen zur Verfügung: • Koch-/Buntwäsche 400/700/900/max. 1000 U/min. •... -
Seite 17: Multidisplay
Gerätebeschreibung Multidisplay In diesem Display werden folgende Informationen angezeigt: • Dauer des gewählten Programms (in Minuten), die automatisch nach dem max. Füllgewicht für die jeweilige Wäscheart berechnet wird. • eine aufleuchtende Null am Ende des Programms. • Startzeitvorwahl, die mit der entsprechenden Taste angewählt wurde. Die für den verzögerten Start vorausgewählte Zeit (max. -
Seite 18: Waschprogramm Löschen
Gerätebeschreibung Waschprogramm löschen Soll ein bereits laufendes Programm gelöscht werden, drehen Sie den Programmwählerknopf auf O. Achtung! Nach einem Programm mit SPÜLSTOPP-Funktion unbedingt Programmwähler auf O stellen und dann das Programm PUMPEN “C” wählen. Änderung eines laufenden Programms Um eine Funktion zu ändern, zuerst die Maschine durch Drücken der START/PAUSE-Taste auf PAUSE stellen. -
Seite 19: Schublade Für Wasch- Und Pflegemittel
Gerätebeschreibung Schublade für Wasch- und Pflegemittel Einspülfach für Vorwaschmittel/Einweichmittel oder Fleckensalz. Das Vorwaschmittel/Einweichmittel wird ganz zu Beginn des Waschpro- gramms eingespült. Das Fleckensalz wird beim Programm FLECKEN zeitoptimiert während des Hauptwaschgangs eingespült. Einspülfach für pulverförmiges oder flüssiges Hauptwaschmittel. Wird zu Beginn des Hauptwaschgangs eingespült. Einspülfach für flüssiges Bleichmittel. -
Seite 20: Waschgang Vorbereiten
Waschgang vorbereiten Wäsche sortieren und vorbereiten • Wäsche gemäß Pflegekennzeichen und Art sortieren (siehe “Wäschearten und Pflegekennzeichen"). • Taschen leeren. • Metallteile (Büroklammern, Sicherheitsnadeln usw.) entfernen. • Zur Verhinderung von Wäscheschäden und Wäscheknäueln: Reißver- schlüsse schließen, Bett- und Kissenbezüge zuknöpfen, lose Bänder, etwa von Schürzen, zusammenbinden. -
Seite 21: Wäschearten Und Pflegekennzeichen
Waschgang vorbereiten Wäschearten und Pflegekennzeichen Die Pflegekennzeichen helfen bei der Wahl des richtigen Waschpro- gramms. Die Wäsche sollte nach Art und Pflegekennzeichen sortiert wer- den. Die Temperaturangaben in den Pflegekennzeichen sind jeweils Maximal- angaben. Kochwäsche Textilien aus Baumwolle und Leinen mit diesem Pflegekennzeichen sind unempfindlich gegenüber mechanischer Beanspruchung und hohen Temperaturen. -
Seite 22: Wasch- Und Pflegemittel
Wasch- und Pflegemittel Welches Wasch- und Pflegemittel? Nur Wasch- und Pflegemittel verwenden, die für den Einsatz in Wasch- automaten geeignet sind. Grundsätzlich die Angaben der Hersteller beachten. Wieviel Wasch- und Pflegemittel? Die Menge der einzusetzenden Mittel ist abhängig • von der Füllmenge: Wenn der Waschmittelhersteller keine Dosierangabe für Minderbela- dungen macht, bei halber Beladung ein Drittel weniger, bei Kleinstbe- ladungen nur die Hälfte der Waschmittelmenge zugeben, die für eine... -
Seite 23: Waschgang Durchführen
Waschgang durchführen Wäsche einlegen Einfülltür öffnen. Die Wäschestücke entfalten und locker in die Waschtrommel einfüllen. Möglichst große und kleine Wäschestücke gemischt waschen. Einfülltür fest schließen. Wasch- und Pflegemittel zugeben Ziehen Sie die Schublade aus der Bedienblende, bis zum Aschlag. Geben Sie die notwendige Waschmittelmen- ge (beachten Sie... -
Seite 24: Zusatzfunktionen Wählen
Waschgang durchführen Zusatzfunktion(en) wählen Je nach Verschmutzungsgrad und Gewebeart. Die entsprechende Kontrolllampe leuchtet. Schleuderdrehzahl ändern/Spülstopp wählen Eventuell Schleuderdrehzahl für das Endschleudern wählen: Taste so oft drücken, bis die gewünschte 1000 Schleuderdrehzahl leuchtet. Bei der Anzeige SPÜLSTOPP bleibt die Wäsche im letzten Spülwasser liegen. -
Seite 25: Zeitvorwahl Einstellen
Waschgang durchführen Zeitvorwahl einstellen Bevor das Programm gestartet wird und falls Sie den Start verschie- ben möchten, die Taste “ZEIT-VORWAHL” drücken, bis die gewünschte Verzögerungszeit eingestellt ist; im Multidisplay wird die gewählte Verzögerung für 3 Sekunden angezeigt. Dann erscheint im Display die Dauer des gewählten Programms. -
Seite 26: Programmende
Waschgang durchführen Programmende Die Maschine bleibt automatisch stehen, im Multidisplay erscheint eine aufleuchtende Null und ein akustisches Signal ertönt. Die Lampe ENDE auf der Programmablaufanzeige leuchtet. Wurde die Option SPÜLSTOPP gewählt, muss das Wasser abgepumpt werden: - Entweder Taste START/PAUSE drücken (die Wäsche wird entsprechend dem abgelaufenen Programm geschleudert;... -
Seite 27: Programmtabellen
Programmtabellen Waschen Wäsche- Verbrauchswerte* Zusatzfunktion Programm Temp. Wäscheart menge Strom Wasser Zeit über Tasten max. Liter Min. FLECKEN Kochwäsche, z.B. VORWÄSCHE normal verschmutz- Koch- EINWEICHEN te Berufswäsche, wäsche 95°-60° KURZ 5 kg Bett-,Tisch- und SPÜLEN+ Unterwäsche, SCHLEUDERN Handtücher SPÜLSTOPP FLECKEN Spar-Kochwäsche, z.B. -
Seite 28: Sonderprogramme
Programmtabellen Sonderprogramme Verbrauchswerte* Wäsche- Programm- Programm- Zusatzfunktion Programm menge Strom Wasser Zeit beschreibung abwicklung über Tasten max. Liter Min. Handgewa- schene Textilien 3 Spülgänge mit SCHLEUDERN können mit Pflegemittel SPÜLSTOPP 5 kg 0,15 diesem Pro- Schonschleudern Feinspülen SPÜLEN+ gramm gespült (700 U/min max.) werden. -
Seite 29: Pflege Und Wartung
Pflege und Wartung Im Alltagsbetrieb Nach Programmende die Waschmittelschublade ein kleines Stück her- ausziehen, damit sie austrocknen kann. Einfülltür nach dem Waschen und Trocknen nur anlehnen, damit die Maschine innen belüftet wird und austrocknen kann. Wird die Maschine längere Zeit nicht benutzt: Wasserhahn schließen und Maschine vom Stromnetz trennen. -
Seite 30: Waschtrommel
Pflege und Wartung Einfülltür Regelmäßig prüfen, ob Ablagerungen oder Fremdkörper in der Gummimanschette hinter der Einfülltür vorhanden sind und gegebe- nenfalls entfernen. Wassereinlaufsieb Gelegentlich sollte das Sieb am Wasserhahn gereinigt werden. Wasserhahn schließen. Wasserzulaufschlauch Wasserhahn abschrauben. Sieb mit einer Zahnbürste unter fließendem Wasser reinigen. -
Seite 31: Notentleerung
Pflege und Wartung Notentleerungsschlauch aus Halterung herausnehmen, Auffanggefäß unterstellen und Verschlussstopfen des Schlauchs her- ausziehen. Wenn das Wasser vollständig abgelaufen ist, Deckel der Laugenpumpe entgegen dem Uhrzeigersinn abschrauben und her- ausziehen. Eventuelles Restwasser wird in der Klappe aufgefangen. Eventuelle Fremdkörper aus Pumpengehäuse entfernen, wie in der Abb. angezeigt wird. -
Seite 32: Frost
Pflege und Wartung Wenn die Waschlauge vollständig abgelaufen ist: Laugenpumpe ggf. reinigen. Notentleerungsschlauch verschließen und wieder einsetzen. Klappe in Sockelblende einsetzen und schließen. Frost Sollte Ihr Waschautomat Temperaturen von weniger als 0°C ausgesetzt sein, so müssen Sie einige Vorsichtsmaßnahmen ergreifen. Netzstecker aus der Steckdose herausziehen. -
Seite 33: Was Tun, Wenn
Was tun, wenn… Was tun, wenn… Das im Vergleich zu früheren Waschmaschinen etwas andere, pfeifende Laufgeräusch beim Schleu- dern ist durch das moderne Antriebssystem bedingt. Ist kein Wasser in der Trommel zu sehen, liegt dies am neuartigen Waschsystem der Maschi- Moderne Waschmaschinen verbrauchen... - Seite 34 Was tun, wenn… Störung Mögliche Ursache Abhilfe Wasserhahn ist geschlossen. Wasserhahn öffnen. (E10) Zulaufschlauch ist Kontrollieren Sie den geknickt. (E10) ganzen Schlauch und beseitigen Sie die Knickstelle. Es läuft kein Wasser Sieb in der Verschraubung Schlauch vom Wasserhahn des Zulaufschlauchs ist abschrauben, Sieb verstopft.
- Seite 35 Was tun, wenn… Störung Mögliche Ursache Abhilfe Transportsicherung Lesen Sie bitte den nicht vollständig entfernt. entsprechenden Abschnitt in dieser Gebrauchsanweisung. Die Maschine vibriert Die höhenverstellbaren Füße laut Aufstell- und während des Betriebs oder Schraubfüße sind nicht Anschlussanweisung steht unruhig. korrekt eingestellt. justieren.
- Seite 36 Was tun, wenn… Störung Mögliche Ursache Abhilfe Wasserhahn ist nicht voll- Wasserhahn vollständig auf- ständig aufgedreht. drehen. In der Waschmittelschubla- de bilden sich Waschmittel- Sieb in der Verschraubung Sieb reinigen. rückstände. des Zulaufschlauchs verstopft. Ursache ist vermutlich ein Kein negativer Einfluss auf Waschmittel mit hohem das Spülergebnis, evtl.
-
Seite 37: Wenn Das Waschergebnis Nicht Befriedigend Ist
Was tun, wenn… Wenn das Waschergebnis nicht befriedigend ist Wenn die Wäsche vergraut ist und sich in der Trommel Kalk ablagert • Das Waschmittel wurde zu gering dosiert. • Es wurde nicht das richtige Waschmittel eingesetzt. • Spezielle Verschmutzungen wurden nicht vorbehandelt. •... -
Seite 38: Technische Daten
Technische Daten Höhe x Breite x Tiefe 85x60x57 Tiefe bei geöffneter Tür 100.5 cm Höhenverstellbarkeit ca. ±10 mm Füllmenge (programmabhängig) max. 5 kg Einsatzbereich Haushalt Trommeldrehzahl Waschen max.55 min Trommeldrehzahl Schleudern 1000/900/700/400 Wasserdruck 0,05-0,8 MPa Dieses Gerät entspricht den folgenden EG-Richtlinien: 73/23/EWG vom 19.2.1973 “Niederspannungsrichtlinie”, einschließ- lich Änderungsrichtlinie 93/68/EWG 89/336/EWG vom 3.5.1989 “EMV-Richtlinie”, einschließlich Ände-... -
Seite 39: Service
SERVICE Im Kapitel “Was tun, wenn…" sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Wenn Sie dort keine Hinweise finden, wenden Sie sich bitte an Ihre Kundendienststelle. Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist. -
Seite 40: Aufstell- Und Anschlussanweisung
AUFSTELL- UND ANSCHLUSSANWEISUNG Sicherheitshinweise für die Installation • Überprüfen Sie die Maschine auf Transportschäden. Ein beschädigtes Gerät dürfen Sie auf keinen Fall anschließen. Wenden Sie sich im Scha- densfall an Ihren Lieferanten. • Stellen Sie sicher, dass alle Teile der Transportsicherung entfernt sind, siehe “Transportsicherung entfernen”. -
Seite 41: Abmessungen Des Geräts
Abmessungen des Geräts Vorderansicht und Seitenansicht 1005 1000 L 60610 Rückansicht Kaltwasser Netzkabel Wasserablaufschlauch... -
Seite 42: Installation
Installation Installation Entfernen der Transportsicherung Vor der Installation müssen Sie die Transportsicherungen entfernen. Gehen Sie wie folgt vor: Schrauben Sie mit einem Schlüssel die zwei unteren Schrauben, an der Rückwand des Waschautomaten heraus. Ziehen Sie die zwei P0001 Kunststoffhülsen heraus. Legen Sie das Gerät auf die Rückwand und passen Sie dabei auf, dass die Schläuche nicht gequetscht werden. -
Seite 43: Aufstellort Vorbereiten
Installation Verschließen Sie alle Schraubenlöcher mit den Plastikstöpseln, die der Bedienungsan- leitung beigepackt sind. Hinweis: Wir empfehlen, die Transportsicherungsteile aufzubewahren, um sie bei Umzug wieder verwenden zu können. Gerät niemals ohne Transportsicherung transportieren. Bei P0002 Umzug das Gerät vollständig entleeren, wie im Kapitel “Frost” (s.S. 32) beschrieben. -
Seite 44: Kaltwasseranschluss
Installation Kaltwasseranschluss Mitgeliefert wird ein Druckschlauch von 1,5 m Länge. Zum Kaltwasseranschluss ist ein Wasserhahn mit Schlauchverschraubung 3/4” erforderlich. Der Wasserdruck (Fließdruck) muß 50 bis 800 kPa betragen. Die Maschine kann ohne zusätzlichen Rückflussverhinderer an jede Was- serleitung angeschlossen werden. Das Gerät entspricht den nationalen Vorschriften (z.B. -
Seite 45: Wasserablauf
Installation Wasserablauf Der Ablaufschlauch kann wie folgt posi- tioniert werden: Über den Waschbeckenrand mit Hilfe des beiliegenden Krümmers. Wichtig ist, dass der Schlauch durch das schnelle Ausfließen des Wassers nicht vom Rande abspringt. Befestigen Sie ihn mit einer Schnur am Wasserhahn oder an einem Haken in der Wand. -
Seite 46: Elektrischer Anschluss
Installation Elektrischer Anschluss Der Anschluss darf nur über eine vorschriftsmäßig installierte Schutz- kontakt-Steckdose an 220-230 V (50 Hz) erfolgen. Der Anschlusswert beträgt ca. 2,2 kW. Erforderliche Absicherung: 10 A - LS-L-Schalter. Das Gerät entspricht den VDE-Vorschriften. Besondere Vorschriften der örtlichen Elektrizitätswerke sind genaue- stens zu beachten. - Seite 47 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http://www.aeg.hausgeraete.de © Copyright by AEG 132986820-01-0406 Subject to change without notice 132986820-01-0305 technische Änderungen vorbehalten From the Electrolux Group. The world’s No. 1 choice. The Electrolux Group is the world's largest producer of powered appliances for kitchen, cleaning and outdoor use.
