Verwandte Anleitungen für AEG OKO LAVAMAT 4940sensortronic
Inhaltszusammenfassung für AEG OKO LAVAMAT 4940sensortronic
- Seite 1 ÖKO_LAVAMAT 4940 sensortronic Der umweltschonende Waschautomat Gebrauchsanweisung...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde! Bevor Sie Ihren neuen Waschautomaten in Betrieb nehmen, lesen Sie bitte diese Gebrauchsanweisung sowie die Aufstell- und Anschlußanweisung aufmerksam durch. Bewahren Sie beide Anweisungen sorgfältig auf und geben Sie diese an eventuelle Nachbesitzer weiter. Wichtige Vorabinformationen! - Geringe Wasserrückstände im Laugenbehälter sind auf die gründliche Prüfung des Waschautomaten im Werk...
- Seite 4 AEG Hausgeräte GmbH Postfach 1036 D-90327 Nürnberg http: //www.aeg.hausgeraete.de © Copyright by AEG H 243 226 400 - 129 5263 03 - 02/98...
-
Seite 5: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Vor der ersten Inbetriebnahme Im Alltagsbetrieb Das ÖKO-System / ÖKO-Tips Geräteansicht Kurzanweisung Vor dem Waschen Wäsche sortieren Wäsche vorbehandeln Vorsorge bei bestimmten Textilien Füllgewichte Öffnen des Waschautomaten Einlegen Waschprogramm einstellen Programmwähler / Programmablaufanzeige Temperaturwähler Die Tastenfunktionen 14/15 Waschmittel Waschmittel auswählen Färbe- und Entfärbemittel Waschmittelmenge... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns als Hersteller veranlaßt, Sie und evtl. Mitbenutzer mit folgenden Sicherheitshinweisen vertraut zu machen: Vor der Der Waschautomaten muß ordnungsgemäß aufgestellt und ersten Inbetrieb- angeschlossen werden. - Seite 7 Kinder können Gefahren, die im Umgang mit Elektrogeräten liegen, nicht erkennen. Sorgen Sie für die notwendige Aufsicht während des Betriebs und lassen Sie Kinder nicht mit dem Waschautomaten spielen. Haustiere, besonders Kleintiere können Stromleitungen bzw. Wasserschläuche anbeißen . Stromschlag-/Überschwemmungs- gefahr! Halten Sie Haustiere vom Waschautomaten fern. Vergewissern Sie sich vor dem Waschen, daß...
-
Seite 8: Das Öko-System/Öko-Tips
Das ÖKO-System/ÖKO-Tips Ihr neuer ÖKO-LAVAMAT aus dem ÖKO-System von AEG erfüllt alle Anforderungen moderner Wäschepflege bei sparsamstem Wasser- , Energie- und Waschmittelverbrauch. Die Sensortronic Dieses speziell entwickelte Spül-/Schleuderverfahren sichert beste Wasch- und Spülergebnisse bei geringstem Wasserverbrauch. Die Mengen- Die Mengenautomatik paßt den Wasserverbrauch automatisch der automatik eingefüllten Wäschemenge und Textilart an. - Seite 9 ÖKO-Tips Für durchschnittlich verschmutzte Wäsche sind die Programme zum spar- ohne Vorwäsche vorgesehen. Gegenüber einem Programm mit samen Vorwäsche sparen Sie Waschmittel, Wasser und Zeit. Waschen Nutzen Sie die Vorteile von Baukasten-Waschmitteln. Günstigste Verbrauchswerte erhalten Sie mit voller Füllung. Für leicht bis normal verschmutzte Kochwäsche genügt das Energiesparprogramm.
-

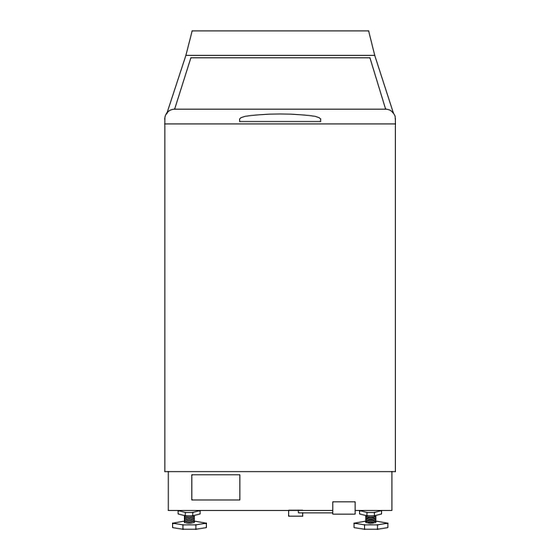

Seite 10: Geräteansicht
Geräteansicht Bedienblende Deckel Deckel- griff Klapptür vor dem Flusensieb Hebel für Rollen... -
Seite 11: Kurzanweisung
Kurzanweisung Wäsche vorbereiten Sortieren, vorbehandeln Programm und Temperatur wählen Programmwähler und Temperaturwähler auf gewünschtes Programm stellen. Eventuell Zusatztasten drücken. Deckel öffnen Wäsche einfüllen Waschmittel zugeben Deckel schließen EIN/AUS-Taste drücken Nach Programmende Nach 2 Minuten Wartezeit Deckel öffnen. Wäsche entnehmen. -
Seite 12: Vor Dem Waschen
Vor dem Waschen Kontrollieren Sie, ob die Textilien maschinenwaschbar sind. Wäsche sortieren Aufschluß darüber geben Ihnen die international gültigen Pflegekennzeichen. Kochwäsche Buntwäsche Pflegeleichte Wäsche Feinwäsche Wolle Wäsche nach Art, Verschmutzung und Temperatur sortieren. Wollsachen nur mit dem Wollsiegel sind nicht für den Waschautomaten geeignet. -
Seite 13: Wäsche Vorbehandeln
Neue dunkelfarbige Wäsche hat oft einen Farbüberschuß. Dieser kann sich beim Waschen auf hellere Textilien übertragen. Solche Stücke sollte man beim ersten Mal besser separat waschen. Flecken möglichst sofort behandeln, solange sie frisch sind; mit Wäsche vor- Wasser, Seife oder entsprechenden Vorbehandlungsmitteln behandeln (Fleckenspray, Waschpaste etc.). -
Seite 14: Füllgewichte
Füllgewichte Koch-/Buntwäsche, 4,5 kg (Höchstmengen Einweichen trockener Wäsche) Pflegeleichtwäsche 2,0 kg Feinwäsche 2,0 kg Gardinen 15-20 qm je nach Gewebeart Wolle 1,0 kg Kurzprogramm für Koch-/Buntwäsche 2,5 kg Kurzprogramm für Pflegeleichtwäsche 2,0 kg Ein voller 10-Liter-Eimer faßt ca. 2,5 kg Trockenwäsche (Baumwolle) Möglichst die empfohlene volle Beladung nutzen, da dies optimale Wirtschaftlichkeit sichert. -
Seite 15: Waschprogramm Einstellen
Waschprogramm einstellen Anzeige für Temperaturwähler Tasten Zeitvorwahl Taste für Programmwähler mit Zeitvorwahl Programmablaufanzeige Programmwähler nur nach rechts drehen ! Der Programm- wähler Separates Schleudern für Koch-/Buntwäsche und Pflegeleichtes. Schleudern Separates Schleudern für Wolle und Feinwäsche. Kurzschleudern Im Anschluß an ein Programm ohne Endschleudern kann das Pumpen Wasser abgepumpt werden. -
Seite 16: Die Tastenfunktionen
Der Temperatur- Der Temperaturwähler ist stufenlos auf alle erforderlichen wähler Temperaturen einstellbar. 1200 Tastenfunktionen EINWEICHEN Bei den Baumwoll- und Pflegeleichtprogrammen ermöglicht die Taste "EINWEICHEN" ein Einweichen der Wäsche bei 40° oder einer geringeren Temperatur (Einstellung durch Temperaturwähler). Das Einweichprogramm endet im Spülstop. Zum Fortsetzen des Programms Taste EINWEICHEN lösen. - Seite 17 Bei Koch-/ Buntwäsche VARIOMATIC Anstelle des normalen Endschleuderns wird ein VARIOMATIC- Schleuderprogramm durchgeführt. Es wird in mehreren Stufen geschleudert und die Wäsche dazwischen und am Ende aufgelockert. Bei Pflegeleichtwäsche Der übliche Spülstop wird aufgehoben. Es erfolgt ein kurzes VARIOMATIC-Schleudern. Bei Feinwäsche und Wolle Der übliche Spülstop wird aufgehoben.
-
Seite 18: Waschmittel
Waschmittel Sie können alle modernen Wasch- und Waschhilfsmittel Waschmittel verwenden, die für Haushaltswaschautomaten geeignet sind. auswählen Der Einsatz der Waschmittel ist abhängig von der Wäscheart und der Verschmutzung. Verschmutzung unterscheidet man nach : Schmutz, z.B. Staub, Ruß, Schweiß, Hautfett, usw. Bleichbare Flecken, z.B. -
Seite 19: Wasservorenthärtung
Ihr ÖKO-LAVAMAT ist mit der besonders wirksamen Wasser- Wasservor- vorenthärtung durch zweistufige Einspülung von Enthärter und enthärtung Waschmittel ausgestattet. Sie ermöglicht bei Programmen ohne Vorwäsche das getrennte Einspülen von Enthärter und Waschmittel. Damit läßt sich Waschmittel sparen und eine spürbare Gewässer- entlastung erzielen. -
Seite 20: Waschmittel Zugeben
Waschmittel zugeben 1 2 3 In der Waschmitteleinspülkammer finden Sie 3 Fächer Fach 1 = Pulverförmige Waschmittel für die Vorwäsche oder pulverförmige Enthärter Fach 2 = Pulverförmige Waschmittel für die Hauptwäsche. Fach 3 = Flüssige Pflegemittel (Weich- und Formspüler, Stärke). Bitte beachten Sie noch folgendes: Zugabe pulver- Bei Programmen mit Vorwäsche und Zugabe von... -
Seite 21: Sonderspülen
Sonderspülen Ihr ÖKO-LAVAMAT ist auf äußerst sparsamen Wasserverbrauch eingestellt. Sie können jedoch einen zusätzlichen Spülgang zuschalten. Der Wasserverbrauch und die Programmlaufzeit erhöhen sich hierdurch. Der Schalter befindet sich an der Geräterückseite rechts. Stellung : Normal Programm = roter Punkt sichtbar Stellung : Zusätzlicher Spülgang = roter Punkt nicht sichtbar... -
Seite 22: Programmtabelle
Programmtabelle Programmeinstellung Pflegekennzeichen/ Temperatur- Programm Programmwähler Tasten Wäsche wähler Koch-/ Buntwäsche 30 ... 95 KOCHWÄSCHE MIT mit Vorwäsche VORWÄSCHE Baumwolle/Leinen Koch-/ Buntwäsche 30 ... 95 KOCHWÄSCHE ohne Vorwäsche Baumwolle/Leinen Energiesparprogramm INTENSIV KOCHWÄSCHE Baumwolle/Leinen Buntwäsche 30 ... 60 BUNTWÄSCHE Ausgerüstete PFLEGELEICHT MIT Baumwolle,Baumwollmisch- TASTE gewebe, Synthetics... - Seite 23 Mögliche Zusatztasten Wäsche- menge EINWEICHEN KURZ 1200/700 VARIOMATIC INTENSIV bis 4,5 kg bis 4,5 kg bis 4,5 kg bis 4,5 kg bis 2 kg bis 2 kg bis 2 kg bis 2 kg bis 1 kg bis 4,5 kg bis 2 kg 1 kg (Wolle) 2 kg (Feinw) bis 4,5 kg...
-
Seite 24: Verbrauchswerte Und Zeitbedarf
Verbrauchswerte und Zeitbedarf für ausgewählte Programme Strom- Zeit- Programm Wasser- bedarf verbrauch verbrauch Minuten Liter Kochwäsche 95°C, Buntwäsche 60°C, Buntwäsche 40°C, Pflegeleichtwäsche 60°C, Pflegeleichtwäsche 40°C, Feinwäche 40°C. Die Werte dieser Tabelle wurden unter Normbedingungen ermittelt. Abweichungen nach oben oder unten sind unter Praxisbedingungen möglich. -
Seite 25: Programmende
Programmende Als besondere Sicherheitsmaßnahme ist eine Verriegelung eingebaut, Deckel öffnen- die ein Öffnen des Gerätedeckels während des Betriebes verhindert. Ausschalten Ca. 2 Minuten nach Programmende kann der Deckel geöffnet werden. Evtl. gedrückte Tasten durch nochmaliges Drücken lösen. EIN/AUS- Taste betätigen. Der Waschautomat ist ausgeschaltet. Wäsche entnehmen. -
Seite 26: Wartung Und Pflege
Wartung und Pflege Waschtrommel Die Waschtrommel besteht aus Edelstahl rostfrei. Durch nicht aus der Wäsche entfernte, rostende Fremdkörper können Rostflecken auf der Trommel entstehen. Diese Flecken lassen sich mit einem Edelstahl-Putzmittel entfernen. Der Kundendienst hält geeignete Mittel bereit. Entkalken Bei richtiger Waschmitteldosierung ist ein Entkalken der Maschine kaum erforderlich. - Seite 27 Einbau - Bitte bauen Sie den Behälter wieder in umgekehrter Reihenfolge ein. Reinigung des Die regelmäßige Reinigung des Flusensiebs ist wichtig. Flusensiebs Waschen Sie stark flusende Wäsche, so reinigen Sie es nach jedem Waschgang. 1. Öffnen Sie dazu bitte die Klapptür auf des linken Sockelseite.
- Seite 28 3. Drehen Sie den Filter gegen den Uhrzeigersinn und säubern Sie ihn gründlich unter laufendem Wasser. Setzen Sie den Filter wieder in die Halterung ein und drehen Sie ihn im Uhrzeigersinn. Befestigen Sie den Stöpsel und verschließen Sie nun die Klappe.
-
Seite 29: Was Tun Wenn
Was tun wenn ... Fehler, die Sie ... der Waschautomat gar nicht arbeitet ? selbst beheben Ist das Gerät an das elektrische Netz angeschlossen ? können Wurde ein Programm gewählt ? Wurde die EIN-Taste gedrückt ? Sind alle Deckel geschlossen ? Sind die Sicherungen der Hausinstallation in Ordnung ? ... - Seite 30 ... das Waschergebnis nicht wie gewohnt ist ? Wurde die falsche Menge oder das falsche Waschmittel eingefüllt? Unterdosierung führt zu Wäschevergrauung und Kalkabla- gerungen im Gerät. Genauer dosieren! Wurden spezielle Verschmutzungen vorbehandelt ? Wurden Programm und Temperatur richtig gewählt ? ...
-
Seite 31: Kundendienst
Kundendienst Wenn Sie für eine Störung keinen Hinweis in der Gebrauchsanweisung finden, so wenden Sie sich an den Kundendienst. Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienungen den Kundendienst in Anspruch nehmen, so kann der Besuch des Kundendiensttechnikers auch während der Garantiezeit nicht kostenlos erfolgen. -
Seite 32: Technische Daten
Technische Daten Abmessungen: Höhe 85 cm (mit Bedienpult 89 cm) Breite 40 cm Tiefe 65 cm (inklusive Installation) Elektrischer Anschluß: Angaben über den elektrischen Anschluß sind dem Typschild zu entnehmen. Beim Anschluß unbedingt darauf achten, daß die am Typschild angegebene Nennspannung und Stromart mit der Netzspannung und Stromart am Aufstellort übereinstimmen.
