Verbinden des Druckers mit einem Netzwerk
Die Ethernet-Schnittstelle des Druckers
Entspricht den Standards IEEE 802.3 und Ethernet II.
Twisted-Pair-Anschluß (10BaseT oder 100BaseTx).
Sie benötigen für Thick-Coax- (10Base5) und Thin-Coax-Verbindungen (10Base2) die
entsprechenden Adapter. Bei Ihrem Händler erhalten Sie die passenden Adapter,
Kabel und Abschlußwiderstände (Terminatoren).
Vorsicht
Schalten Sie den Drucker vor dem Einstecken des Netzwerkkabels aus, um
Beschädigungen der Netzwerkkarte zu vermeiden.

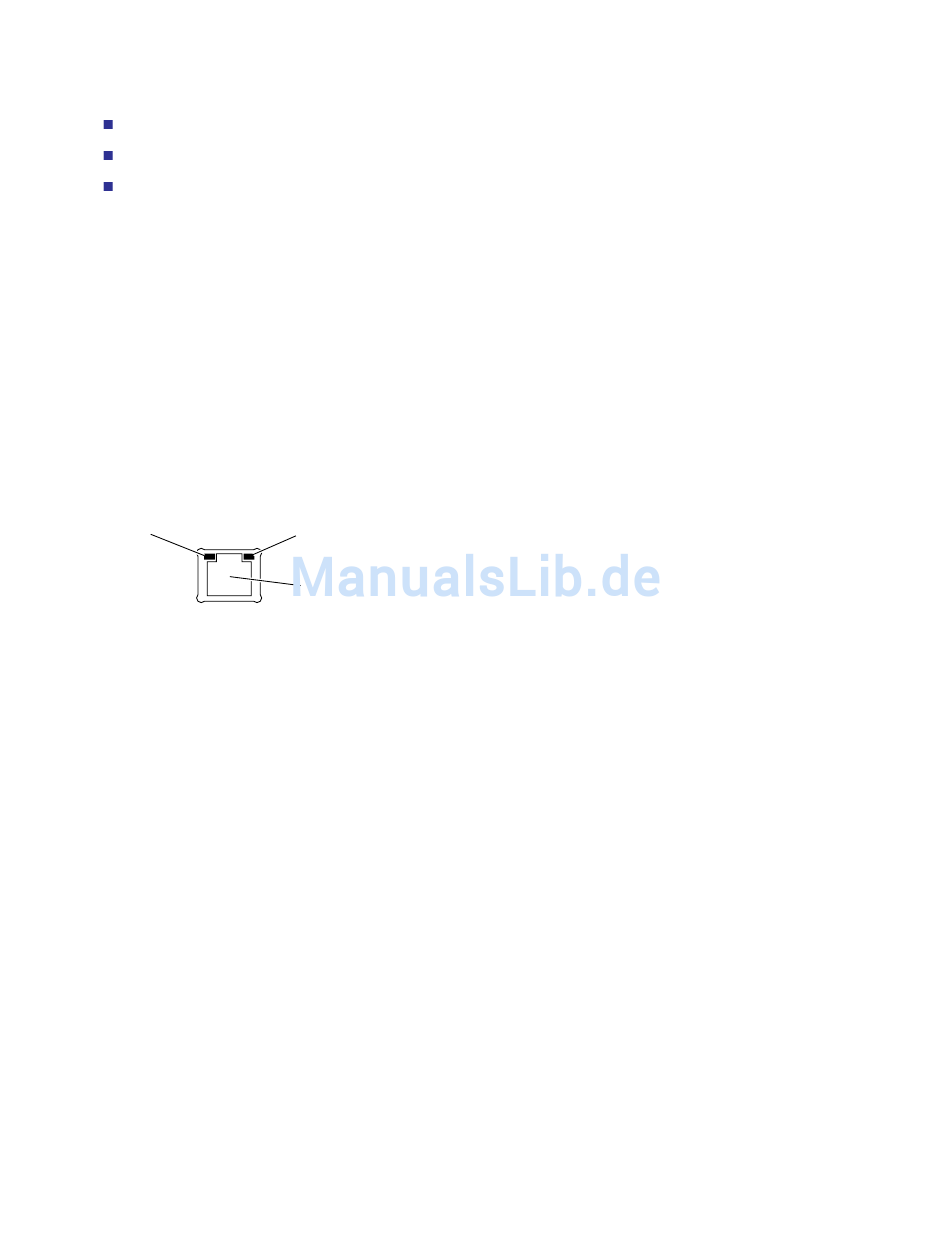

Ethernet-Anschlüsse und -Anzeigen
1.
Die RCV-Anzeige (grün) blinkt, während die Schnittstelle Daten empfängt.
2.
Die XMT-Anzeige (gelb) blinkt, während die Schnittstelle Daten überträgt.
3.
Twisted-Pair-Anschluß (10BaseT).
1
RCV
XMT
Ethernet
0180-01A
Ethernet-Kabel
100BaseTx benötigt eine Kategorie-5-Verkabelung (100 Ohm, UTP).
Verwenden Sie abgeschirmte Kabel (STP) oder Kabel mit Adernabschirmung (S/STP), um
die Richtlinien zur elektromagnetischen Verträglichkeit vollständig zu erfüllen. STP-Kabel
werden zusammen mit einem DB-9-Anschluß verwendet. S/STP-Kabel weisen ähnliche
elektrische Eigenschaften wie UTP-Kabel (Twisted-Pair ohne Abschirmung) der
Kategorie 4 auf, verfügen aber zusätzlich über eine Abschirmung.
Verwenden Sie auf keinen Fall Telefonverlängerungskabel für 10BaseT-Netzwerke. Bei
diesen handelt es sich um flache (normalerweise graue oder silberne) Drahtlitzenkabel
(28 Gauge) mit entsprechenden Anschlußsteckern. Verwenden Sie keine für IBM-Token-
Ring-Netzwerke bestimmten Twisted-Pair-Kabel oder nicht abgeschirmte Twisted-Pair-
Kabel für Sprachübertragungen (Level 1 oder 2). Diese Kabel sind nicht für 10BaseT
geeignet und gewährleisten keine zuverlässige Datenübertragung.
Token Ring-Verbindung
Der Drucker kann mit Hilfe der optionalen PhaserShare Token Ring-Karte an ein Token
Ring-Netzwerk angeschlossen werden. Informationen hierzu finden Sie im PhaserShare
Networking Manual (PhaserShare Netzwerkhandbuch).
