3.0 Installatie
3.1 Algemeen

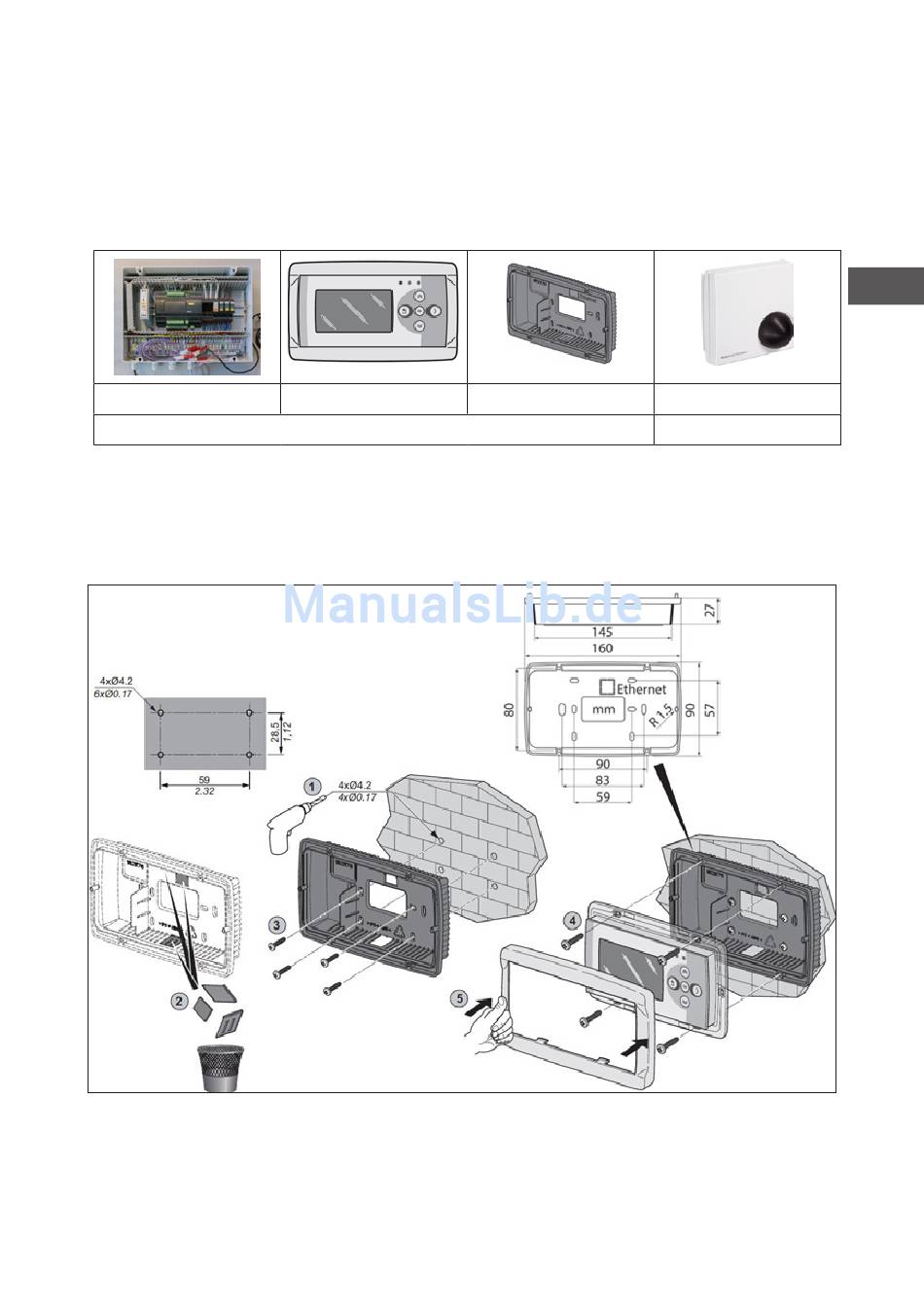

De Infra zone regeling bestaat uit:
- Een schakelkast met daarin de aansluitklemmen en regelaar;
- Een externe display voor bediening van de regeling;
- Externe zwarte bol voeler(s)
NL
Schakelkast Display Wandmontageplaat Zwarte bol voeler
3003795 0629082
Controleer na het uitpakken de Infra zone regeling en de mee bestelde externe zwarte bol voeler
op beschadiging. Controleer op juistheid van het type/model en de elektrische spanning.
3.2 Montage Infra zone regeling
Bepaal een geschikte plaats om de Infra zone regeling (Schakelkast, externe display en de zwarte
bol voeler(s)) te monteren.
Plaats de externe zwarte bol voeler tochtvrij, in het zicht van het toestel op een hoogte van ca.
1.5m vanaf de vloer. En sluit de voeler aan op de daarvoor bestemde klemmen in de Infra zone
regeling. Zie de tabel op de volgende pagina voor de juiste kabeldiameter.
