Das SYMBOL stellt den gedachten Einsatzzweck des Objekts in grafischer Form dar und verändert sich in Abhängigkeit
des aktuellen Status (ein, aus, offen, zu usw.). Der NAME beschreibt die Funktion des Objekts und erlaubt eine einfache
Identifizierung der Funktion innerhalb der Anlage.
Die STATUS-SYMBOLE auf der rechten Seite zeigen Informationen zum Objekt selbst:
Zeitplanung: aktiv, wenn das Objekt mit einer Zeitplanung verknüpft ist und somit zeitlich gesteuert wird
•
Datalog: aktiv, wenn das Objekt geloggt wird und ein grafischer Verlauf des Objekts aufgenommen wird
•
Szenario: aktiv, wenn das Objekt Teil eines Szenarios ist und somit zusammen mit anderen Objekten gesteuert
•
wird
Im unteren Teil der Box befinden sich die SCHALTFLÄCHEN, über welche das Objekt gesteuert werden kann. Diese sind
direkt vom Objekttyp abhängig: vorhergehendes Beispiel der "Licht Ein/Aus"-Funktion verfügt über die Schaltflächen zum
Ein- bzw. Ausschalten des verknüpften Lichtpunkts (die Schaltfläche, die dem aktiven Status entspricht, ist dabei farblich

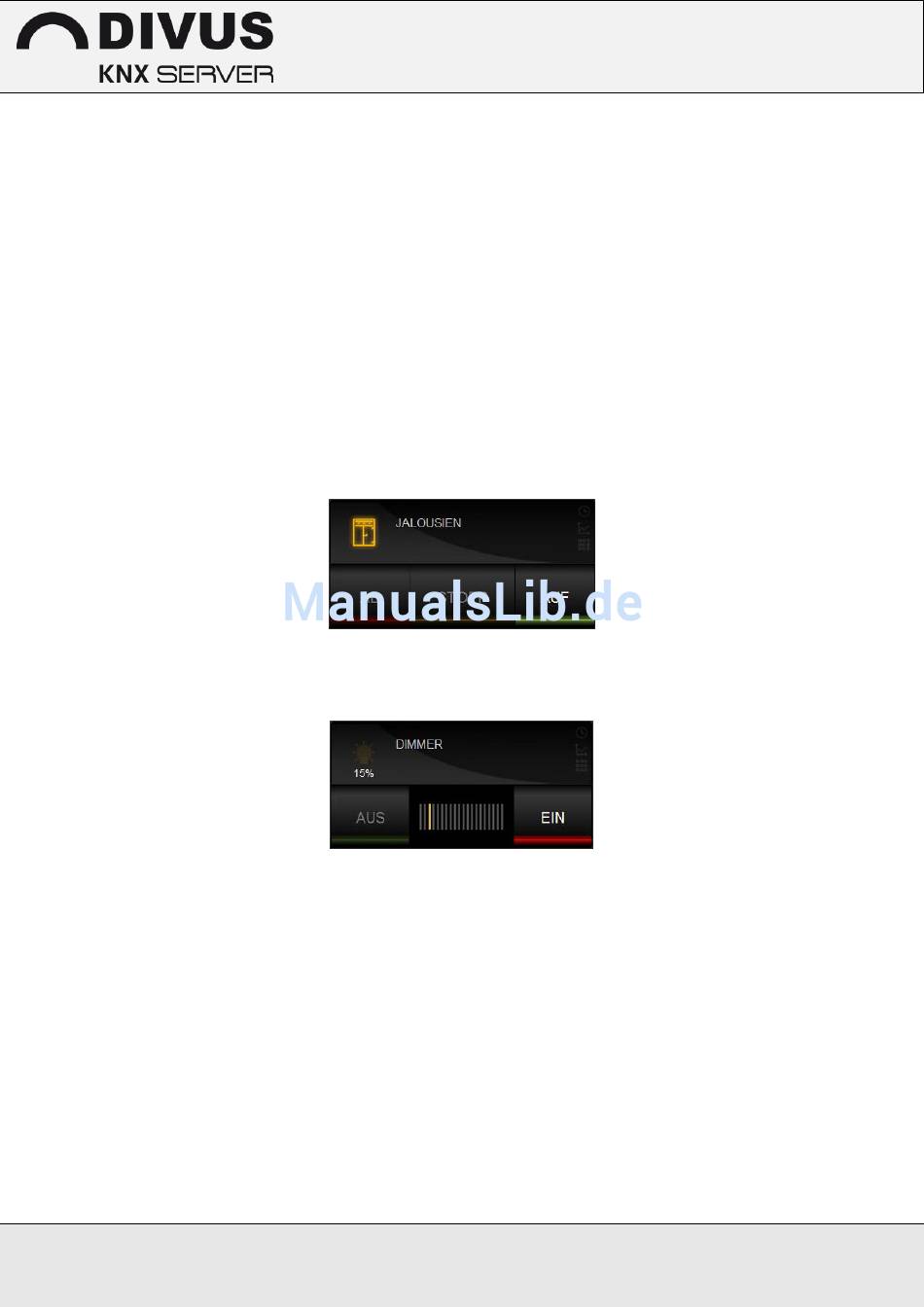

gekennzeichnet). Im Fall von Jalousien oder – allgemein betrachtet – motorischen Steuerungen, werden 3 Schaltflächen
(Bewegung auf, Bewegung ab sowie Stopp) dargestellt:
Kommt eine Dimm-Funktion zum Einsatz, ist es sowohl möglich, das Licht ein- bzw. auszuschalten, als auch den
Helligkeitswert über die angezeigte Slider-Skala zu verändern:
Eine Auflistung der verschiedenen Funktionstypen und deren Boxen finden Sie im Kapitel "FUNKTIONEN" dieses
Handbuchs.
2.4 R
ÄUMLICHKEITEN IN
2.4.1 D
ARSTELLUNG
Alternativ zur RASTER-Ansicht können die Räumlichkeiten auch in der HINTERGRUND-ANSICHT (Planimetrie) konfiguriert
werden. In diesem Fall kann ein Hintergrundbild hinterlegt werden, auf welchem im Anschluss direkt die einzelnen
Funktionen positioniert werden können, wie folgender Screenshot darstellt:
H
-A
INTERGRUND
