Verwandte Anleitungen für Sagem ITD 611
Inhaltszusammenfassung für Sagem ITD 611

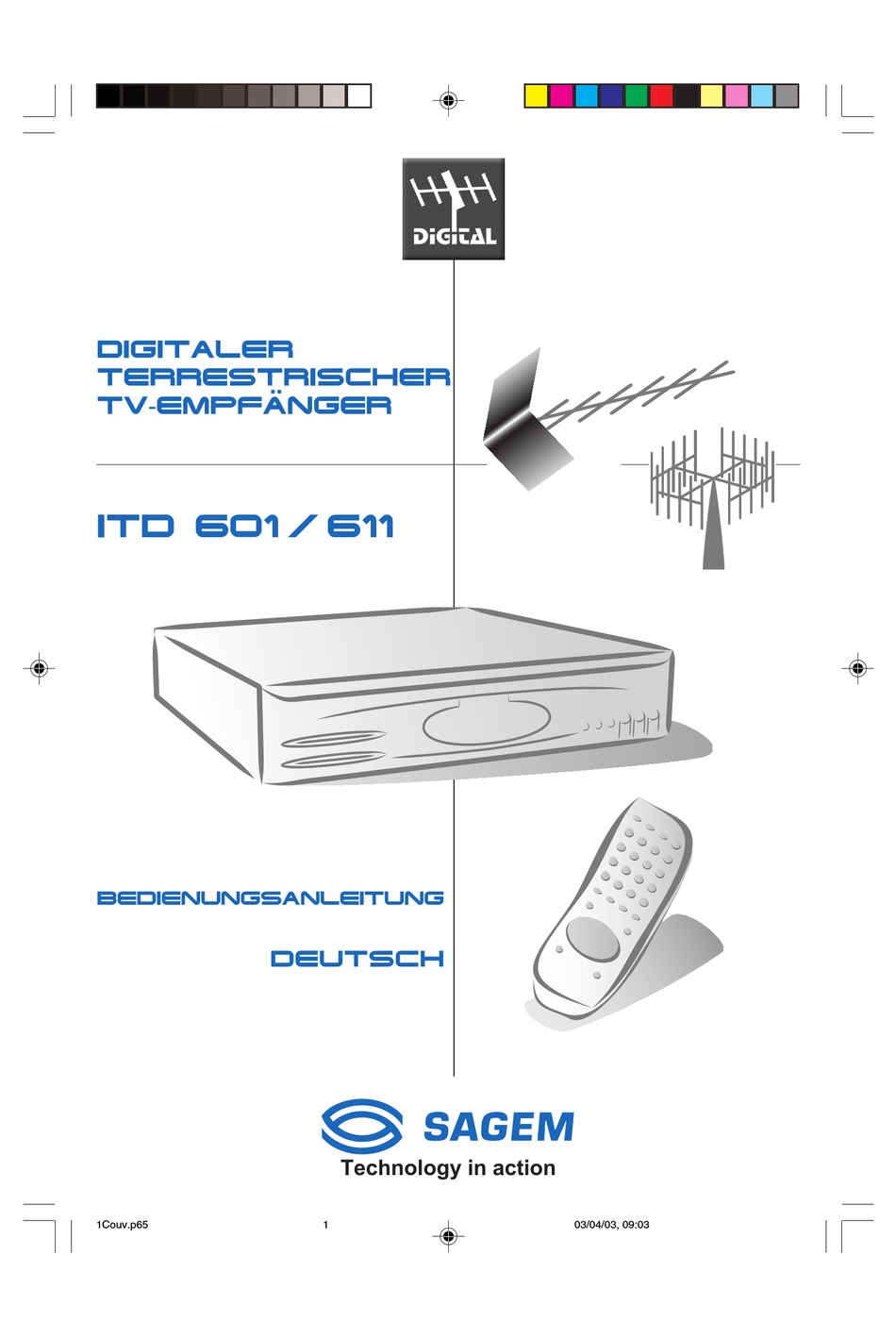

- Seite 1 DIGITALER TERRESTRISCHER ¨ TV-EMPFANGER ITD 601 / 611 BEDIENUNGSANLEITUNG DEUTSCH Technology in action 1Couv.p65 03/04/03, 09:03...
- Seite 2 Ch00.p65 03/04/03, 09:03...
- Seite 3 Sie können Ihre Set-Top-Box über den Antennenempfang aktualisieren, wenn neue Funktionen und Dienste verfügbar sind. Die SAGEM Set-Top-Box verfolgt eine Strategie der kontinuierlichen Entwicklung. Daher behalten wir uns das Recht vor, Änderungen und Verbesserungen an den in dieser Bedienungsanleitung beschriebenen Produkten jederzeit ohne vorherige Ankündigung vorzunehmen.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. ALLGEMEINE INFORMATIONEN ....................6 1-1 Sicherheit ..........................6 1-2 Lieferumpfang ........................6 1-3 Anschluss an den Netzstrom ....................6 2. ALLGEMEINE BESCHREIBUNG ....................7 2-1 Beschreibung der Frontplatte ....................7 2-2 Beschreibung der Rückseite ....................8 2-3 Fernbedienung ........................8 2-3-1 Installation der Batterien .................... - Seite 5 INHALTSVERZEICHNIS 6. BENUTZEREINSTELLUNGEN ....................18 6-1 Spracheinstellung ....................... 18 6-2 Benutzereinstellungen ......................19 6-3 Zeiteinstellung ........................19 6-4 Installation der Vorzugslisten ....................20 6-5 Sperre ..........................21 6-6 Ändern des Sicherheitscodes ..................... 22 7. BEDIENUNG IHRER SET-TOP-BOX ..................23 7-1 Ändern der Kanäle ......................23 7-2 Programminformationen ......................
-
Seite 6: Allgemeine Informationen
Verbindungen zwischen TV, VCR oder Antenne geändert werden. Achten Sie darauf, für einen freien Zugang zum Netzstecker und zur Steckdose zu sorgen. x Benutzen Sie nur originales SAGEM Zubehör, speziell für den Netzanschluss Ihres Dekoders. Jegliche andere Benutzung kann gefährlich sein. -
Seite 7: Allgemeine Beschreibung
Bereitschafts- (Standby) und Einschalt-Taste. Programmänderungs-Taste. Rote LED Bereitschaftsmodus. Grüne LED Befehlsempfang von der Fernbedienung. 4-stellige Anzeige auf der Frontplatte (;). Smart Card-Lesegeräte sind für dieses Produkt nicht erhältlich. (;): Nur bei ITD 611 verfügbar. Ch02.p65 03/04/03, 09:03 BLEU PANTONE 293C... -
Seite 8: Beschreibung Der Rückseite
G - TV-Antennenanschluss für externe oder Innenantenne (**) H - UHF-VHF-Ausgang für TV (**) (*) : Hochspannung (**) : Sicherheit extrem niedrige Spannung (;) : Nur bei ITD 611 verfügbar 2-3 FERNBEDIENUNG 2-3-1 Installation der Batterien Die Fernbedienung benötigt für den Betrieb zwei R6-Batterien. -
Seite 9: Nutzung Der Fernbedienung
ALLGEMEINE BESCHREIBUNG .2 2-3-2 Nutzung der Fernbedienung TASTE FUNKTION Bereitschaft/Einschalten Teletext Untertitel TV/VCR Numerische Tasten Audio-Stummschaltung Tonspur Radio-Modus Standbild Ändern der Vorzugsliste Hilfe Farbfunktionstaste Grün Farbfunktionstaste Gelb Farbfunktionstaste Blau Farbfunktionstaste Information Menü Beenden Vorheriger Kanal und zurück im Setup-Menü Audio-Lautstärke - und Links im Setup-Menü Audio-Lautstärke + und Rechts im Setup-Menü... -
Seite 10: Anschlüsse
3. Anschlüsse 3. ANSCHLÜSSE 3-1 EINLEITUNG Es gibt mehrere Arten, Ihre Set-Top-Box an Ihr Audio-/TV-System anzuschließen. Mit einigen Methoden können Sie Musik mit Stereoton in CD-Qualität hören. Kontaktieren Sie Ihren örtlichen Händler für die Einrichtung einer Audio-/Videokonfiguration, die am besten Ihren persönlichen Anforderungen entspricht. Achtung: Trennen Sie die Set-Top-Box vom Netzanschluss, bevor Sie ein Gerät daran anschließen oder es davon trennen. -
Seite 11: Hifi-Verstärker
ANSCHLÜSSE .3 3-3 HIFI-VERSTÄRKER Diese Funktion dient zukünftigen Anwendungen und ist nur bei ITD 611 verfügbar. HiFi-Verstärker (Digitaler Ausgang) HiFi-Verstärker (Analoger Ausgang) Sie können Ihre Set-Top-Box an Ihren HiFi-Verstärker anschließen (standardmässig, mit Equalizer oder sogar noch besser mit Prologic), um einen hervorragenden Hörkomfort zu erreichen, vergleichbar mit dem von Audioprogrammen. -
Seite 12: Erste Installation
4. Erste Installation 4. ERSTE INSTALLATION 4-1 ALLGEMEINE INFORMATIONEN Nachdem Sie die Set-Top-Box richtig angeschlossen haben, müssen Sie eine "Erste Installation" durchführen. Bei diesem Vorgang werden hilfreiche Informationen auf der Unterseite der Menüs angezeigt. Hinweise! Mit der Taste wird immer eine Auswahl in diesen Menüs bestätigt. Der Druck auf die - Taste führt Sie dann zum nächsten Schritt des Installationsprozesses. -
Seite 13: Land
ERSTE INSTALLATION .4 4-4 LAND x Wählen Sie das gewünschte Land mit dem Cursor SCHNELLINSTALLATION aus. Damit wird auch die aktuelle Uhrzeit BENUTZERLAND DEUTSCHLAND eingestellt. AUSWAHL BESTÄTIGEN ZURÜCK 4-5 KANALSUCHE Dieses Menü wird angezeigt, wenn die Set-Top-Box nach AUTOMATISCHE ABSTIMMUNG Fernseh- und Rundfunk-Kanälen sucht. -
Seite 14: Erweiterte Box-Einstellungen
5. Erweiterte Box-Einstellungen 5. ERWEITERTE BOX-EINSTELLUNGEN 5-1 VORBEREITUNG Ihre Set-Top-Box wird betriebsbereit für eine Standardkonfiguration geliefert. : 4/3 Format, RGB : PAL Durch den Zugriff auf die nachstehend dargestellten Installationsbildschirme werden Sie Ihre Set-Top- Box an Ihre bevorzugten Geräte anpassen können. Im Allgemeinen erfolgt der Zugriff auf die Einstellung im Hauptmenü... -
Seite 15: Kanalsuche: Automatische Abstimmung
ERWEITERTE BOX-EINSTELLUNGEN .5 5-2 KANALSUCHE: AUTOMATISCHE ABSTIMMUNG Mit dieser Installation wird die Liste A mit allen während der Abtastung aller Frequenzen gefundenen Kanälen ergänzt. Diese Liste ist eine Übersicht aller Kanäle und wird nicht geändert. Es wird aber möglich sein, persönliche Listen anhand dieser Referenzliste zu erstellen (siehe Kapitel 6.4). Drücken Sie , um die Kanalabstimmung einzugeben. -
Seite 16: Installation Von Audio/Video
5. ERWEITERTE BOX-EINSTELLUNGEN 5-3 INSTALLATION VON AUDIO/VIDEO Drücken Sie für einen Zugriff auf dieses Menü. GERÄTEEINSTELLUNG KANALEINSTELLUNG > TV- UND VCR-EINSTELLUNG RESET AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN 5-3-1 TV Es gibt mehrere Auswahlmöglichkeiten. TV- UND VCR-EINSTELLUNG Bewegen Sie sich mit dem Cursor oder durch die TV-BILDSCHIRMFORMAT... -
Seite 17: Reset
ERWEITERTE BOX-EINSTELLUNGEN .5 5-4 RESET Verwenden Sie diese Option nur, wenn Sie mit dem gesamten Installationsverfahren erneut beginnen müssen. Wenn Sie hier RESET fortfahren, werden alle Ihre vorherigen Einstellungen, ALLE AKTUELLEN KANÄLE UND EINSTELLUNGEN Zugriffscodes und Vorzugskanäle, usw. gelöscht! WERDEN VERLOREN GEHEN WERDEN VERLOREN GEHEN Wenn Sie keine Neuinstallation ausführen möchten, können OK DR... -
Seite 18: Benutzereinstellungen
6. Benutzereinstellungen 6. BENUTZEREINSTELLUNGEN 6-1 SPRACHEINSTELLUNG Drücken Sie für den Zugriff auf die verschiedenen BENUTZEREINSTELLUNGEN Konfigurationen. Wählen Sie SPRACHEINSTELLUNG und drücken > SPRACHEINSTELLUNG , um zu bestätigen. BENUTZEREINSTELLUNGEN VORZUGSLISTE SPERREN INSTALLATIONSCODE ÄNDERN AUSWAHL BESTÄTIGEN ZURÜCK BEENDEN x MENÜSPRACHE Sie können die Sprache für die Menüanzeige SPRACHEINSTELLUNG auswählen. -
Seite 19: Benutzereinstellungen
BENUTZEREINSTELLUNGEN .6 6-2 BENUTZEREINSTELLUNGEN x BANNER-ZEITLIMIT BENUTZEREINSTELLUNGEN Bei Kanalumschaltungen wird ein Informationsbanner einige Sekunden lang angezeigt. BANNER-ZEITLIMIT Sie können auswählen, wie lange das Banner angezeigt BANNER-TRANSPARENZ LAUTSTÄRKEBALKEN-ZEITLIMIT wird (0 bis 5 Sekunden). BENUTZERLAND DEUTSCHLAND Bei 0 Sekunden wird kein Banner während des Umschaltens angezeigt. -
Seite 20: Installation Der Vorzugslisten
6. BENUTZEREINSTELLUNGEN 6-4 INSTALLATION DER VORZUGSLISTEN Mit dieser Funktion können Sie eine VORZUGSLISTE von den Fernseh- oder Rundfunktypen ausgehend von der Referenzliste A (aufgestellt von der Provider- (Transponder-) Installation oder einer Abtastung) erstellen und diese vollständig löschen, um eine neue Liste zu bilden. ERSTELLUNG Es werden zwei Listen gleichzeitig angezeigt. -
Seite 21: Sperre
BENUTZEREINSTELLUNGEN .6 6-5 SPERRE SPERREN ZU SPERRENDER KANAL GERÄT SPERREN NEIN 1 MTV 11 TV 5 2 n-tv 12 ARTE KANÄLE SPERREN NEIN 3 FAB 13 DW-TV 4 ZDF 14 COMEDIE ! ZU SPERRENDER KANAL 5 ZDFinfokanal 15 TWC 1 - ZIK... 6 ZDF-dokukanal 16 TWC 2 - ... -
Seite 22: Ändern Des Sicherheitscodes
6. BENUTZEREINSTELLUNGEN 6-6 ÄNDERN DES SICHERHEITSCODES Geben Sie Ihren neuen Code ein. Das erste Segment blinkt, bis sein Wert eingegeben INSTALLATIONSCODE ÄNDERN wird, dann blinkt das zweite Segment, usw. NEUER CODE - - - - Sobald der Wert eingegeben wird, erscheint anstelle des BESTÄTIGUNG Segments ein Sternchen. -
Seite 23: Bedienung Ihrer Set-Top-Box
7. Bedienung Ihrer Set-Top-Box BEDIENUNG IHRER SET-TOP-BOX .7 7-1 ÄNDERN DER KANÄLE Die Set-Top-Box bietet mehrere Möglichkeiten für die Kanalumschaltung: x Tasten an der Frontplatte oder auf der Fernbedienung: Damit wird die Set-Top-Box auf den nächsten Kanal ( ) oder den vorherigen Kanal ( umgeschaltet. -
Seite 24: Programminformationen
7. BEDIENUNG IHRER SET-TOP-BOX 7-2 PROGRAMMINFORMATIONEN Jedesmal wenn Sie Kanäle wechseln, werden Sie einige Sekunden lang Programminformationen angezeigt bekommen (im Menü "Benutzereinstellungen" können Sie auswählen, wie lange diese Informationen angezeigt werden sollen). Die Informationen können folgendes enthalten: Kanalliste. Anzahl der verfügbaren Tonspuren und Untertitel. -
Seite 25: Liste Der Tv-Kanäle
BEDIENUNG IHRER SET-TOP-BOX .7 Wird das Symbol angezeigt (siehe D), ist eine längere Übersicht verfügbar. Drücken Sie , um sie anzuzeigen. Graupapageien sind zumeist sehr konservative Vögel, die sich am wohlsten in ihrer gewohnten Umgebung fühlen. Mit dem Cursor können Sie zwischen den aktuellen Gewöhnt man ein Graupapageienbaby von klein an, an verschiedene Örtlichkeiten, ist eine spätere Urlaubsunterbringung... -
Seite 26: Audiosprache
Hinweis: Wenn Sie eine digitale Wiedergabe auswählen, erfolgt keine Tonausgabe an den analogen Audioanschlüssen (;). Der SPDIF-Ausgang dient zum Anschluß an Home Cinema Anwendungen. (;): Nur bei ITD 611 verfügbar. 7-5-2 Untertitelsprache Wenn verfügbar, können Sie unter den verschiedenen Untertitelsprachen auswählen. -
Seite 27: Timer-Programmierung
BEDIENUNG IHRER SET-TOP-BOX .7 7-9 TIMER-PROGRAMMIERUNG Mit der Funktion TIMER-PROGRAMMIERUNG kann die Set- TIMER-PROGRAMMIERUNG Top-Box: x zu einer bestimmten Uhrzeit ausschalten (Sleep-Timer), > SLEEP-TIMER x automatisch zu vorgewählten Uhrzeiten auf Ihre EREIGNIS-TIMER EREIGNIS-TIMER vorgewählten Kanäle umschalten (Ereignis-Timer). Prüfen, ob die Kan fen, ob die Kanäle nicht gesperrt sind le nicht gesperrt sind Sie k... -
Seite 28: Erweiterter Programmführer (Epg)
7. BEDIENUNG IHRER SET-TOP-BOX Die verschiedenen Beginnzeiten dürfen sich nicht überlappen. Wenn Sie versuchen, eine Beginn- oder EREIGNIS-TIMER Endzeit innerhalb eines bereits besetzten Zeitraums > SENDER DW-TV einzugeben, wird diesbezüglich eine Warnmeldung DATUM 22/01/03 STARTZEIT 12:52 angezeigt. ENDZEIT 14:52 x Wählen Sie BESTÄTIGEN und drücken Sie PROGRAMMIERUNG BEST PROGRAMMIERUNG BESTÄTIGEN TIGEN... -
Seite 29: Radio-Modus
Während Sie Programme ansehen, wird Ihnen eine ERINNER AUSWAHL MEHR DA TUM BEENDEN Meldung den Beginn des Ereignisses angeben. (;): Nur bei ITD 611 verfügbar. 7-11 RADIO-MODUS Drücken Sie die Taste auf der Fernbedienung oder an der Frontplatte der Set-Top-Box. EUROPE 1 Sie können sich mit... -
Seite 30: Erweiterung Der Set-Top-Box
7. BEDIENUNG IHRER SET-TOP-BOX 7-12 ERWEITERUNG DER SET-TOP-BOX Die Set-Top-Box geht in diesen Status über, wenn eine neue Software-Version auf dem Netzwerk zur Verfügung steht. x Auf dem Frontplatten-Display wird "init" angezeigt. x Das Willkommenbild wird weiterhin angezeigt. Anschließend wird der folgende Bildschirm angezeigt. Sie können den Herunterladeprozess durch Drücken der Taste verzögern. -
Seite 31: Fehlersuche
BEDIENUNG IHRER SET-TOP-BOX .7 Fehlercode Fehlerursache Abhilfsmaßnahme ER02, ER09, Empfangsfehler Die Meldung mit OK quittieren ER10 Ggf. Ihre Anforderung wiederholen ER03, ER04, Ablaufgültigkeitsfehler Die Meldung mit OK quittieren ER05 Ggf. Ihre Anforderung wiederholen ER07, ER08 Örtliche Fehler Die Meldung mit OK quittieren Ihre Anforderung wiederholen ER00, ER01, Verschiedenartige Fehler... -
Seite 32: Übersicht Der Technischen Daten
Gemäß CD ISO/IEC 13818-3 Gesamtgewicht: ~2.1 kg MPEG-Layer I u. II (Musicam-Audio) Größe (BxTxH): 385x288x80 mm Modus: Mono, Stereo, Joint Stereo Lagertemp.: -25°C bis +65°C Schaltfrequenz: 32/44,1/48 KHz (;): Nur bei ITD 611 verfügbar. Ch07.p65 03/04/03, 09:04 BLEU PANTONE 293C... -
Seite 33: Garantie
Sie beraten wird, und legen diesem den Kaufbeleg vor, den Sie zuvor von diesem erhalten haben. Haben Sie das Gerät direkt bei der SAGEM SA gekauft, so gelten die folgenden Bestimmungen: 1) Für das Gerät gilt zunächst einmal die sechsmonatige gesetzliche Sachmängelgewährleistung, deren genauer Inhalt und Umfang in den Allgemeinen Geschäftsbedingungen, die auf den mit... - Seite 34 Beschädigungen, die auf eine unzureichende oder schlechte Verpackung der an die SAGEM SA zurückgesendeten Geräte zurückzuführen sind, x die Lieferung neuer Softwareversionen, x Reparaturen eines ohne die schriftliche Zustimmung der SAGEM SA geänderten oder hinzugefügten Gerätes oder Nachbesserungen einer ohne die schriftliche Zustimmung der SAGEM SA geänderten oder hinzugefügten Software.
-
Seite 35: Technology In Action
Technology in action http://www.sagem.com Alle in dieser Bedienungsanleitung enthaltenen Kenndaten dienen nur zur Information und können ohne Ankündigung geändert werden. 4Couv.p65 03/04/03, 09:04...
