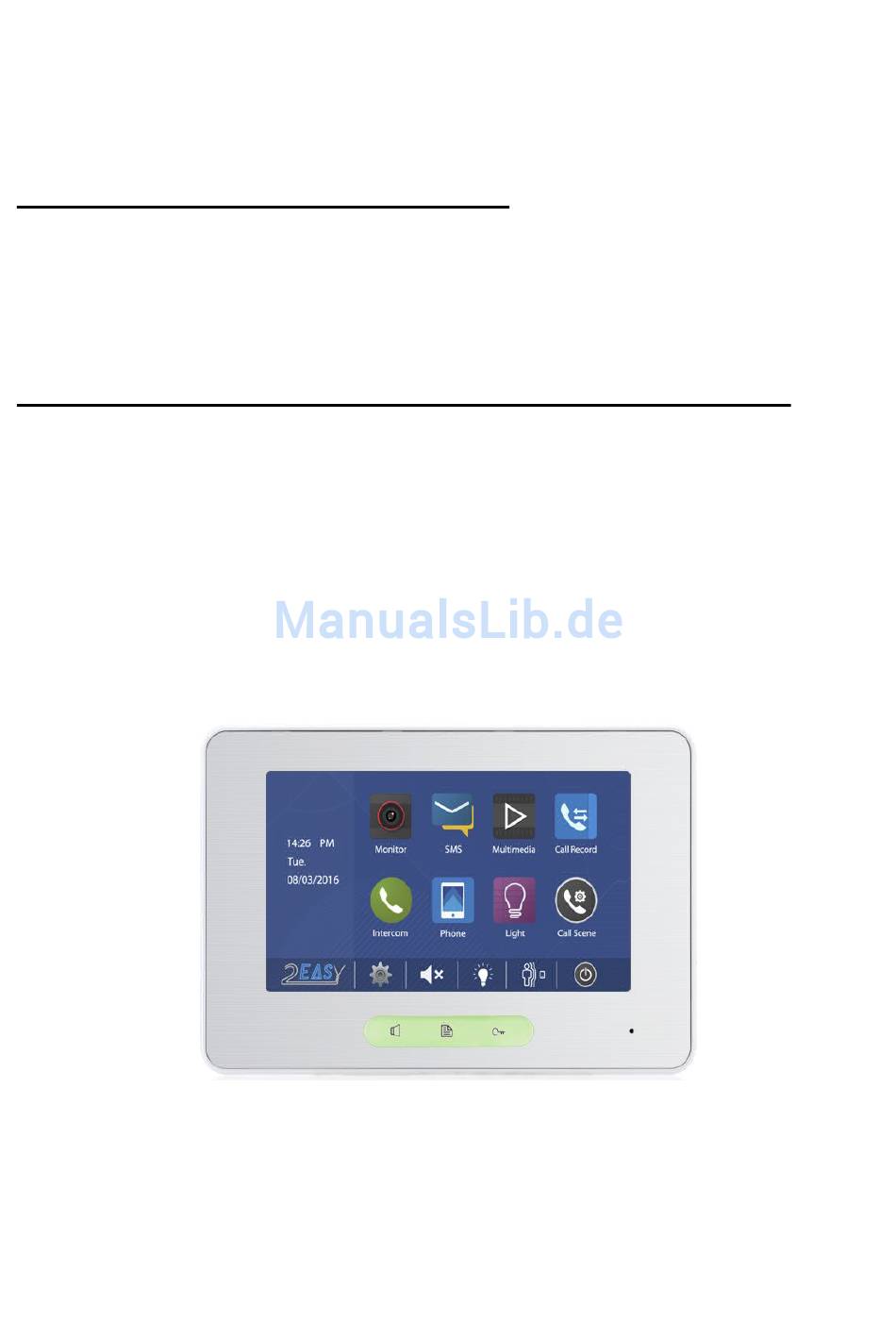

- Seite 1 Anleitung DT37MG 2 Draht Video Türsprechanlage...
- Seite 2 Erklärung des Monitors Front und hinten: Erläuterung Schaltterminal (Rückseite des Monitors): L1,L2: Bus-Terminal Anschluss Stromversorgung(grüner Busstecker) SW+,SW- : Anschluss zusätzlicher Etagenklingeltaster Ring, GND: Anschluss zusätzlicher Gong NC: Besetzt(nicht vergeben) Dipschalter 1 bis 5: Einstellung der Lokaladresse (Zuordnung zu den Klingeltastern) Siehe Anleitung weiter unten! Dipschalter 6: Auf ON setzen, wenn Monitor der letzte in der Reihe ist, sonst OFF setzen.
- Seite 3 Anbringen des Monitors: Optimale Einbauhöhe des Monitors beträgt 145-160cm! Hauptmenü: Um ins Hauptmenü zu gelangen, drücken sie irgendwo auf den Touchscreen LCD oder drücken sie den Menüknopf und sie erhalten folgende Übersicht:...
- Seite 4 Basis-Funktionen: 1. Drücken sie den Klingeltaster an der Außenstation und der Monitor schaltet sich ein und klingelt. 2. Drücken sie den Sprechknopf am Monitor oder dass Sprechblasensymbol am Touchscreen, um mit dem Besucher bis zu 90 Sekunden zu kommunizieren bzw. auch das Gespräch abzubrechen.
- Seite 5 Einstellungen Bild und Lautstärke: Sobald jemand klingelt erscheint dies Kamerabild auf dem Monitor und sie können direkt Einstellungen fürs Bild und die Lautstärke wie folgt vornehmen: Es gibt 4 verschiedene Bilddarstellungen zur Auswahl: Normal, Hell, Soft und Anwender. Sie können jeden Typ auswählen und diese sind entsprechend voreingestellt.
- Seite 6 1. Innerer Broadcast: Wenn sie mehrere Monitore in einer Wohnung installiert haben mit Master/Slaver Einstellung, können sie durch drücken des InnererBroadcast-Symbols an alle anderen Monitore Informationen durchgeben zur gleichen Zeit, es Bedarf durch die Monitore keiner Abnahme des Anrufs oder anderer Tätigkeiten.
- Seite 7 Kamerabilder gleichzeitig abspielen: Wenn sie übers QSW(optional) mehrere Kameras installiert haben, haben sie die Möglichkeit diese gleichzeitig anzuschauen und dies machen sie wie folgt: Wählen sie aus der Liste QUAD-1 und alle Kameras werden gleichzeitig dargestellt. Wenn sie die Funktion beenden möchten, drücken sie folgende zwei Symbole am Monitor: Video/ Bildaufnahmen sich anschauen: Automatische und manuelle Video/Bildaufnahme ist möglich.
- Seite 8 SD Karte formatieren: Sie müssen die Karte wenn sie diese zum ersten mal mit dem Monitor nutzen auch diese entsprechend wie folgt formatieren: Dies formatieren kann einige Sekunden dauern, bitte um etwas Geduld. Fotos/Videos auf SD Karte kopieren: Sie können auch intern abgespeicherte Daten auf die SD Karte kopieren, indem sie Media drücken und danach „kopieren auf SD“...
- Seite 9 Nachrichten abrufen: Sie können die Nachrichten Ihrer Besucher wie folgt abrufen(die Funktion muss vorher entsprechend aktiviert werden): Baisis Funktionen: Sie können jederzeit nachschauen, wer sie besucht hat und welche Fotos/Videos erstellt wurden. Wählen sie einen aus der Besucherliste aus und drücken dann folgendes Symbol: Mute (Lautlos) Funktionen: Sie können jederzeit den Ton ausschalten, damit sie z.B.
-
Seite 10: Transfer-Anruf Funktion
Transfer-Anruf Funktion: Hier können sie sämtliche Einstellungen vornehmen, falls sie die entsprechenden Module(TPC/GSM/TPS) installiert haben, wie z.B Anrufe an die hinterlegten Nummern weiter leiten. Bitte vorher entsprechend eine Telefonnummer über dass digitale Zahlenblatt hinterlegen. Sie haben 2 verschiedene Einstellungen: Mode 1 Direkte Weiterleitung (Divert Simultaneously): Wenn jemand an der Außenstation klingelt, werden die Anrufe direkt an die hinterlegte Nummer weitergeleitet. - Seite 11 Lichtsteuerung: Nur in Verbindung mit RLC Modul! Mehr informationen Anleitung RLC! Durch drücken des Lichtsymbols kann dass Licht eingeschaltet werden und dieses schaltet auch wieder automatisch ab je nach Zeiteinstellung. Bewegungsmelder -Funktion: Nur in Verbindung mit Außenstation mit einer Bewegungsmelder Funktion! Bewegungsmelder AUS: Damit ist die Funktion ausgeschaltet.
- Seite 12 Einstellungen Zeit und Datum: Sie können Einstellungen an der Uhrzeit und Datum wie folgt durchführen: Klingeltoneinstellungen: Sie haben 20 verschiedene Klingeltöne zur Auswahl und diese ändern sie wie folgt: Klingellautstärke: Sie können auch die Klingellautstärke verstellen und diese ändern sie wie folgt: Touchscreen Tonwiedergabe: Sie können am Touchscreen des Monitors die Tonwiedergabe des Monitors auch abstellen, indem sie unter Einstellungen –...
- Seite 13 Namen für Außenstation und Kamera vergeben: Sie können den Außenstationen und den Kameras auch Namen vergeben indem sie Einstellungen drücken und dann „More/Mehr“ danach wählen sie die Kamera und mit dem digitalen Ziffernblatt können sie nun einen Namen vergeben. Monitor Zeit einstellen: Die Monitor Zeit kann jederzeit geändert werden auf 30Sekunden, 40s, 50s, 1Minute, 2Min, 3Min, 4Min, 5Min, 6Min, 7Min, 8Min, 9Min oder 10Min, indem sie Einstellungen drücken und dann „More/Mehr“...
- Seite 14 Sprache am Monitor ändern: Sie können für diesen Monitor die Sprache ändern und dies wie folgt: Monitor auf Werkseinstellung zurück setzen: Sie können den Monitor auf Wekseinstellungen setzen und dies wie folgt: Monitor-Installationszentrale: Hier können verschiedene Funktionen/Einstellungen vorgenommen werden, sie gelangen dorthin wie folgt: Monitor-Installationszentrale HILFE: Geben sie folgendes Symbol ein „?“...
- Seite 15 Monitor-Installationszentrale sämtliche Codes(Codeliste): Monitor als (Guard Item) einstellen für den direkten Anruf siehe Interkom! Code 8004 : Guard Monitor, Code 8005 : Guard Monitor aus. Zeit/Datum Einstellungen: Das System hat zwei Formate von Zeit/Datum Einstellungen. Code 8008: Formateinstellung Monat/Datum/Jahr Code 8009: Formateinstellung Datum/Monat/Jahr Code 8012: Zeitformat 12Std.
- Seite 16 Code 8016-8017 : Umgehung möglich oder nicht möglich Code 8018-8020 : Video Bildformat Code 8040-8050 : LED Einstellung beim klingeln Code 8051-8055 : LED Einstellung im Standby Code 8300-8301 : Automatische Aufnahme AN/AUS Code 8302-8303 : Manuelle Aufnahme AN/AUS Code 8401-8499 : Einstellung Türöffnungsdauer Code 9006-9007 : Öffnungs Alarm AKTIVIEREN/DEAKTIVIEREN Code 9008-9010 : Melodie Quelle VOREINGESTELLT/BENUTZERDEFINIERT Code 9011-9012 : Namensliste Erster Name: 00/01...
- Seite 17 Sämtliche Codes für die Adressen finden sie in der unten aufgeführten Tabelle:...
- Seite 18 In der Adress-Einstellungsseite können sie sich die Nutzer Codes alle nochmal anzeigen lassen indem sie auf folgendes Symbol drücken: Danach erscheint Ihnen die Liste mit den folgenden 32 DIP Nutzer-Codes: Sie können die Lokaladresse auch manuell wie folgt eingeben: In der Adress-Einstellungsseite wählen sie manuelle Adresseingabe aus und drücken dann folgendes Symbol und ein digitales Ziffernblatt erscheint: Dann können sie Ziffern zwischen 00-31 eingeben für die entsprechenden Lokaladressen und bestätigen die Lokaladresse mit OK.
-
Seite 19: Warnhinweise
Technische Daten: ●Stromversorgung/Power supply for indoor monitor: DC 20~28V ●Stromverbrauch/Power consumption: Standby 0,27W; Working/Arbeit 7W ●Größe/Monitor screen: 7 Inch digital color LCD ●Auflösung/Display Resolutions: 800*3(R, G, B) x 480 pixels ●Video signal: 1Vp-p, 75Ω, CCIR standard ●Verdrahtung/Wiring: 2 wires, non-polarity KEINE POLARISIERUNG!!! ●Abmessungen/Dimension: 139(H)×212(W)×15(D)mm Warnhinweise: •...
