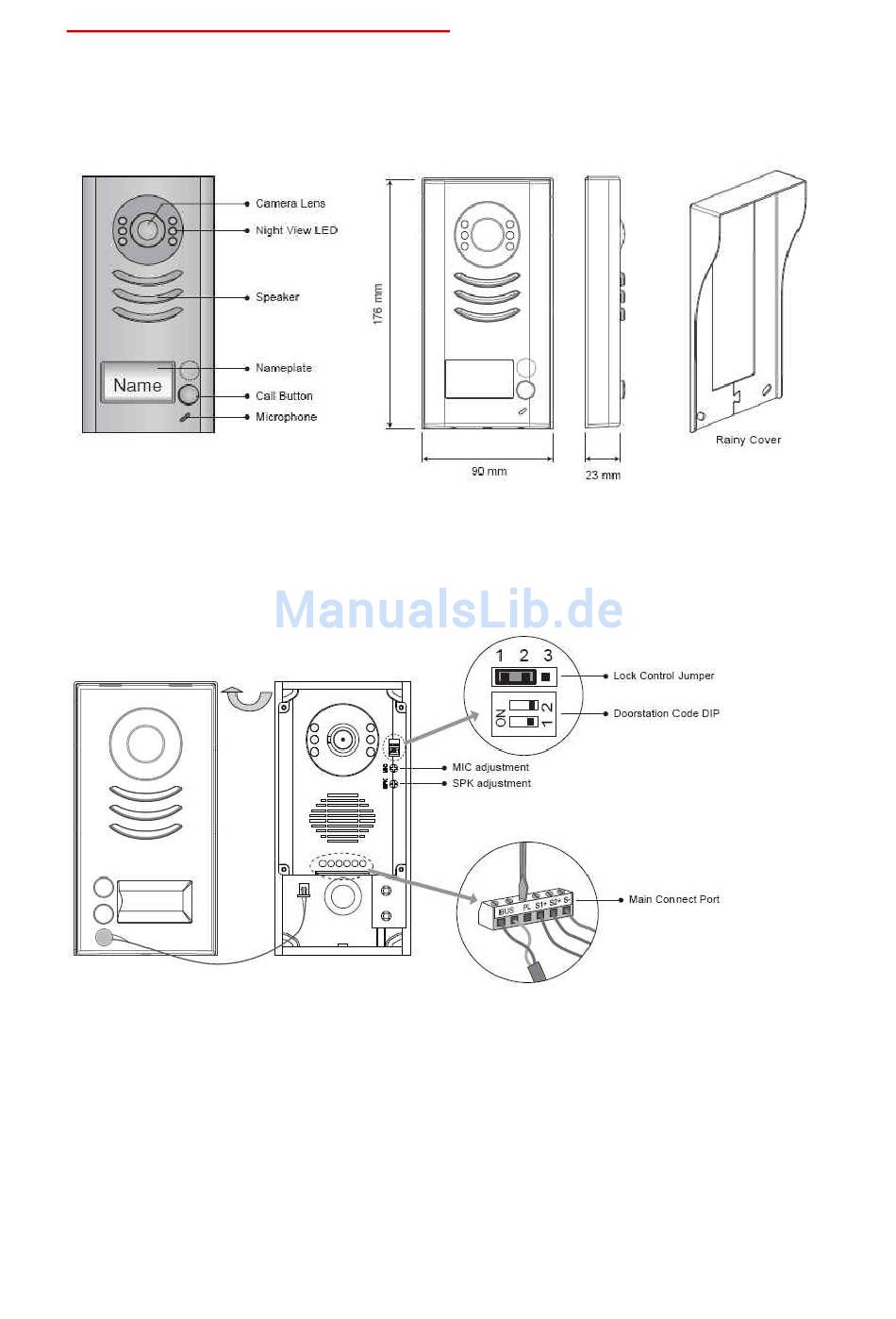

Anleitung DT591 und DT592 (deu) Teile und Funktionen Schlossfunktion Jumper und Türstation DIP Standart ist der Code ein 1-2 eingestellt dieser ist für die direkte Verbindung des Schlosses an die Türstation vorgesehen (12 V 300mA)
DIP Codes für Türstation Standarteinstellung des DIP Codes ist 00 d.h. für eine Türstation in der BUS Line . Wenn Sie mehrere Stationen einbinden möchten müssen Sie der Station 2-3 die Codes 1-3 vergeben . Achtung die Stationen müssen über DBC-4 in die BUS Line eingebunden werden . Neu : DPS-4 wird durch DBC-4 ersetzt...
DIP Einstellungen Türstation Klingeltaster A DIP Code 1-15 ist für den Klingeltaster A bitte geben Sie jeden Monitor in Der BUS Line einen anderen DIP Code bis 15 . Alle Monitore kligeln nun beim betätigen dieses Tasters. Den letzte Monitor in der BUS Line bei Reihenverbindund (von Monitor zu Monitor) DIP 6 auf ON.
Anschlussbeispiele 2x DT592 an DBC-4 mit Einbindung 2x Kamera und Sternverteilung in 2 WE mit ja 2 Sprechstellen...
Seite 5
DT592 mit 3 Monitoren an 2 WE´s über DBC-4 Sternverteilung...
Seite 6
2x DT591 mit 2 zusätzlichen Kameras Hand in Hand Verbindung (von Monitor zu Monitor)
Seite 7
DT592 mit 2 zusätzlichen Kameras an DBC4 Stichverteilung an 2WE (je 1 Master und Slave Monitor)
Seite 9
Anleitung für DT27/25/692SD/TD7 Videostationen ManualDT69SD/TDXXSerie-DE/Schick2010...
Seite 10
Vorsichtsmassnahmen/Fehler : Bitte schützen Sie Ihre Anlage vor Erschütterungen Bitte reinigen Sie alle Komponenten mit einen Bauwolltuch (keine Chemikalien) Es kann zu Bildverzerrungen kommen wenn andere elektrische Geräte zu nah sind Bitte schützen Sie alle Geräte vor Feuchtigkeit zu hohen Temperaturen und Staub Befestigen Sie den Monitor in einer Höhe von ca.
Seite 11
Innenmonitor Teile und Funktionen Bedienanleitung Betätigen Sie den Bildschirm oder drücken Sie den Menü Knopf (Sensortaster unten rechts) , der Bildschirm öffnet sich und es wird der Kalender angezeigt Datum Wochentage und die Uhrzeit .Betätigen Sie den Bildschirm erneut und es erscheint das Hauptmenü...
Seite 12
Intercom : Bei dieser Funktion erreichen Sie das Interkom- Menü • Interkom by Namlist : Hier werden alle Namen im Haus wenn programmiert angezeigt (nicht mit Jeder Türstation möglich) sind einzeln anwählbar Inner Call : hier können alle Slave - Stationen in einer Wohnung angewählt werden (Je nach Türstation 4 oder max.
Seite 13
Bildspeicher Wiedergabe und Einstellung Memory Playback: Anzeigen • der gespeicherten Bilder (immer 4 Stück) Verfügbare Funktionen löschen, vor/zurück , alles löschen, ins Hauptmenü Bilder können manual während • des Gesprächs aufgenommen werden oder ja nach Einstellung werden 1-4-8 Bilder aller 1,5 Sekunden aufgenommen Das erste Bild wird nach Aufbau der Verbindung nach 3 s erstell...
Slaver Monitor betrieben werden soll muss je nach anzahl der Monitore Slave 1 2 3 (Set as Slaver Unit) eingeben werden . bitte beachten es muss immer einen Master geben . In Verbindungen mit den Türstationen DT591/592 und 598 ist diese Einstellung nicht notwendig das die Slave Adressen über den DIP Code des Monitors (Rückseite ) Codes 1-15 oder 16-28 eingestellt werden Code 8010 # Set lock Code 0 Bitte diese Einstellung so lassen ! Es liegt Spannung am Schloss an wenn (oder wird potentialfrei geschlossen, je an Anschluss Mode) beim betätigen des Türöffners...
Seite 15
Anzahl der zu speichernden Bilder ca : 800pcs(inner memory),>30000pcs(2G SD card) • Türöffner Zeit einstellbar 1 to 9 seconds, set by Monitor • Arbeits Temperaturbereich: -10ºC ~ 45ºC • Abmessung Monitor 125(H)×225(W)×23(D)mm • Anschlussbeispiel mit DT591 Code 1-16 (siehe Anleitung DT591/2...
Seite 16
Gefahrhinweise Achtung: Arbeiten am 230V Stromnetz dürfen nur von Fachleuten durchgeführt werden bitte beauftragen Sie einen Elektrofachmann mit dem Anschluss des Hustschienennetzadapters . Es besteht Lebensgefahr ! Beachten Sie bitte: Entsorgen sie das Produkt am Ende seiner Lebensdauer, gemäß den geltenden gesetzlichen Vorschriften. Sie können das Produkt an jeder Kommunalen Sammelstelle für Altgeräte unentgeltlich zur Umwelt und Fachgerechten abgeben .
