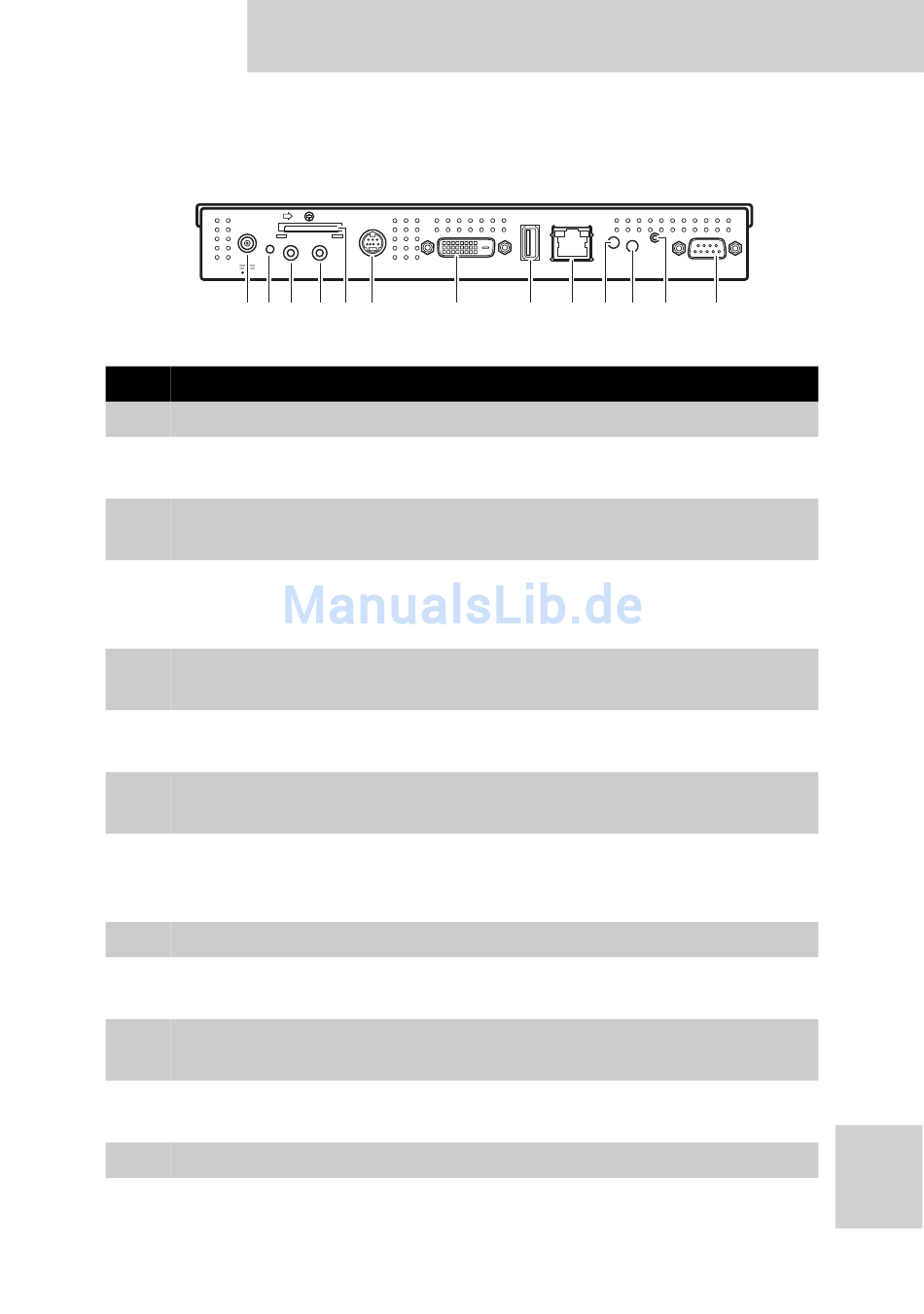

Übersicht über die Anschlüsse
12V RESET
1 2 3
Nr. Element
1 Netzanschluss
2 Reset-Taste
3 Audioeingang
4 Audioausgang
SD-
5
Kartenschlitz
S-Video-
6
Eingang
7 DVI-I-Port
8 USB-Port
9 LAN
10 LED-Anzeige
11 IR-Sensor
Drahtgebunden
12
e IR-Buchse
13 RS232-Port
SD
AUDIO AUDIO
IN OUT VIDEO IN
4 5 6 7
Zum Anschließen des Netzteils
Zum Zurücksetzen der Einstellungen des
Digital Signage-Prozessors drücken
Zum Anschließen an ein externes Gerät, wie
z. B. einen DVD-Player oder eine STB
Zum Anschließen an ein externes Gerät, wie
z. B. einen TV (Audioeingang) oder
Lautsprecher
Zum Einstecken der SD-Karte
Zum Anschließen an den S-Video-Ausgang
eines DVD-Players, einer Set-Top-Box etc.
Zum Anschließen eines DVI-D- oder DVI-I-
Kabels
Zum Anschließen eines USB-
Speicherlaufwerks zur Aktualisierung des
Inhaltes/Systemtreibers
Zum Anschließen an ein Ethernet-Netzwerk
Zeigt den Status Ihres Digital Signage-
Prozessors an
Empfängt die eingehenden
Fernbedienungsbefehle
Zum Anschließen an eine drahtgebundene
Fernbedienung
Zum Anschließen eines RS232-Kabels
DVI USB LAN
8 9 10 11

Beschreibung

Einführung
WIRE IR RS232
12 13
