Inhaltszusammenfassung für Optoma OP861RKe

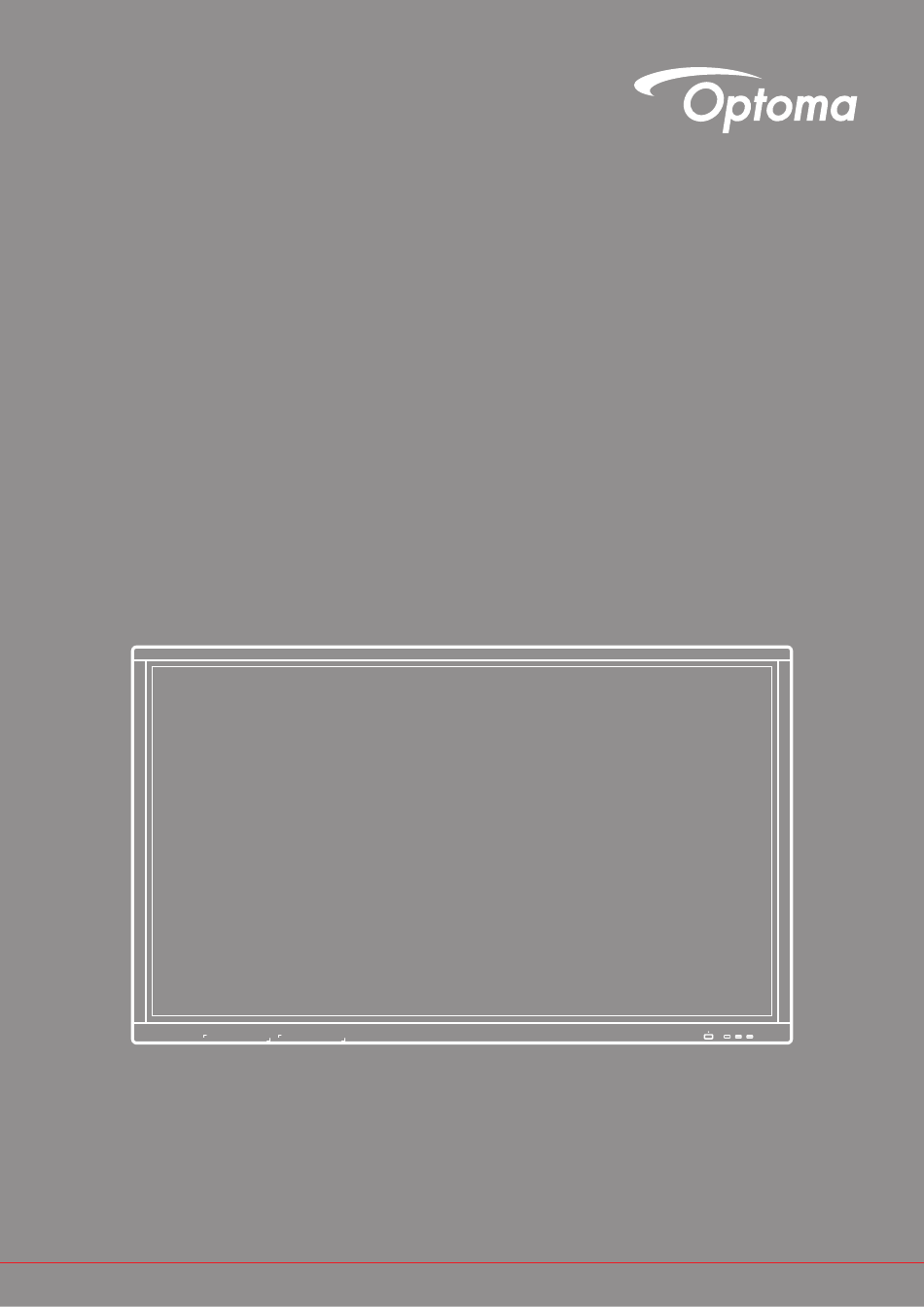

- Seite 1 Interaktiver Flachbildschirm Bedienungsanleitung...
- Seite 2 INHALTSVERZEICHNIS SICHERHEIT ..................4 Sicherheitshinweise ........................4 Urheberrecht..........................5 Haftungsausschluss ........................5 Anerkennung von Marken ......................5 FCC ............................5 Konformitätserklärung für EU-Länder ..................6 WEEE ............................6 EINFÜHRUNG ..................7 Lieferumfang..........................7 Standardzubehör ........................7 Optionales Zubehör ......................7 Produktübersicht........................
- Seite 3 Unterstützte Timing-Liste ......................74 RS232-Protokollfunktionsliste....................75 RS232-Pinbelegung ......................75 RS232-RJ45-Steuerungsverbindung .................. 75 Einstellbefehl ........................76 Abrufbefehl .......................... 78 LED-Anzeige ..........................80 Problemlösung.......................... 80 Wartung ............................ 81 Bildschirm reinigen ......................81 Vorderen Rahmen reinigen ....................81 Optoma-Niederlassungen weltweit ................... 82 Deutsch...
- Seite 4 Versuchen Sie niemals das Gerät in Eigenregie zu reparieren. Durch Öffnen des Gehäuses setzen Sie sich Hochspannung und anderen Gefahren aus. Bitte nehmen Sie vor dem Einsenden Ihres Gerätes zu Reparaturzwecken Kontakt mit Optoma auf. ‡ Trennen des Gerätes vom Stromnetz, wenn es über einen längeren Zeitraum nicht benutzt wird.
- Seite 5 Urheberrecht Diese Publikation, einschließlich aller Fotos, Abbildungen und Software, ist durch internationale Urheberrechte geschützt, wobei alle Rechte vorbehalten werden. Weder diese Anleitung noch irgendwelche hierin enthaltenen Materialien dürfen ohne schriftliche Genehmigung des Urhebers reproduziert werden. © Copyright 2018 Haftungsausschluss Die Informationen in diesem Dokument können ohne Ankündigung geändert werden. Der Hersteller macht keine Zusicherungen oder Garantien bezüglich der Inhalte dieses Dokuments und lehnt insbesondere jegliche implizierten Garantien bezüglich der Marktgängigkeit oder Eignung für einen bestimmten Zweck ab.
- Seite 6 Hinweis: Anwender in Kanada Dieses Digitalgerät der Klasse B erfüllt die Richtlinien der Canadian ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada. Konformitätserklärung für EU-Länder ‡ EMV-Richtlinie 2014/30/EG (inklusive Änderungen) ‡...
- Seite 7 Panel Basic User Manual *The product images shown are for illustration purposes only and may not be an exact representation of the product. Optoma reserves the right to change product images and specifications at any time without notice. Grundlegende Batterien...
- Seite 8 EINFÜHRUNG Produktübersicht Ansicht von vorne Eintrag Eintrag Touchscreen IR-Empfänger Schreibstiftplatzierungen (x 2) USB-2.0-Anschlüsse (x 2) Ein-/Austaste mit LED-Anzeige Hinweis: Die vorderen USB-2.0-Anschlüssen sind Vollkanal-USB-Anschlüsse. USB-Anschlüsse können unabhängig von der ausgewählten Eingangsquelle verwendet werden. Deutsch...
- Seite 9 EINFÜHRUNG Ansicht von hinten AV IN COAX OUT RS232 AUDIO OUT Eintrag Eintrag Griffe (x 2) 10. Composite-Video-Anschluss OPS-Steckplatz 11. Koaxialausgang HDMI-2.0-Anschlüsse (x 3) 12. RS232-Anschluss Touch-USB-Anschluss (x 2) 13. Audioausgang HDMI-Ausgang 14. LAN-Anschluss USB-3.0-Anschlüsse (x 2) 15. Ein-/Ausschalter Audioeingang 16.
- Seite 10 EINFÜHRUNG Fernbedienung Taste Beschreibung Gerät ein-/ausschalten. Ein/Aus ( Ton vorübergehend ausschalten. Stumm ( ) Start Gleiche Funktion wie Windows-Taste an einer Computertastatur ausführen. Space Gleiche Funktion wie Leertaste an einer Computertastatur ausführen. Gleiche Funktion wie die Tasten Alt und Tab an einer Computertastatur ausführen. Alt+Tab Durch Gedrückthalten beider Tasten können Sie zwischen allen offenen Anwendungen (Windows) wechseln.
- Seite 11 EINFÜHRUNG Taste Beschreibung Gleiche Funktion wie die Tasten Alt und F4 an einer Computertastatur ausführen. Alt+F4 Durch Gedrückthalten beider Tasten können Sie das aktuelle Fenster schließen. Zifferntasten Zifferneingabetasten Anzeige Zeigt die aktuelle Eingangsquelle und Informationen. ) Keine Funktion. Wiederholen ( Home Ruft den Startbildschirm auf.
- Seite 12 AUFSTELLUNG UND INSTALLATION Wandmontage Verwenden Sie nur das mitgelieferte Wandmontageset. Es beinhaltet die folgenden Elemente: Schraube (x 4) Schraube (x 8) Schraube (x 2) Unterlegscheibe Duale Montagehalterungen und Dübel (x 8) Wandmontage (x 8) Spezifikationen zur Wandmontage Schraubentyp und Modellbezeichnung VESA-Schablone -länge 65 Zoll...
- Seite 13 AUFSTELLUNG UND INSTALLATION Schließen Sie zur Montage des Gerätes an der Wand folgende Schritte ab: Installieren Sie duale Montagehalterungen an der Rückseite des Gerätes. Sichern Sie dann die Halterungen mit vier Schrauben (A). Bohren Sie acht kleine Löcher an die Montageposition und stecken Sie Dübel in die Löcher. Positionieren Sie die Wandhalterung an der Wand.
- Seite 14 AUFSTELLUNG UND INSTALLATION Richten Sie die dualen Montagehalterungen an der Wandhalterung aus und haken Sie sie ein. Sichern Sie die dualen Montagehalterungen und die Wandhalterung mit zwei Schrauben (C). Hinweis: ‡ Maximale Belastbarkeit der Wandhalterung: 160 kg (352 lbs). ‡ Die Wandhalterung sollte zur Gewährleistung einer soliden Installation an einer Betonwand installiert werden.
- Seite 15 AUFSTELLUNG UND INSTALLATION Externen Minicomputer installieren Installieren Sie die Mini-PC-Halterung an der Rückseite der Wandhalterung. Schließen Sie dann zum Installieren des Minicomputers einen der folgenden Schritte ab: ‡ Installieren Sie die Schrauben am Minicomputer. Richten Sie dann den Minicomputer an der Mini-PC-Halterung aus und haken Sie ihn ein.
- Seite 16 AUFSTELLUNG UND INSTALLATION Ständerhalterung installieren (optional) Das Ständermontageset beinhaltet folgende Artikel: Stifteinsatz (x 1) Rad (x 4) Schraube (x 16) Schraube (x 4) Mutter (x 4) Unterlegscheibe Spaltring- (x 4) Unterlegscheibe (x 4) Ständerstange (x 2) Ständerbasis (x 1) Schraube Unterlegscheibe Mutter (x 4)
- Seite 17 AUFSTELLUNG UND INSTALLATION Kehren Sie die Ständerbasis um, damit Sie die Schraubenlöcher für das Rad sehen können. Installieren Sie dann das Rad an seinem Steckplatz und sichern Sie es mit vier Schrauben (J). Wiederholen Sie den Vorgang zur Installation der verbleibenden drei Räder. Platzieren Sie die Ständerbasis auf einem stabilen Untergrund.
- Seite 18 AUFSTELLUNG UND INSTALLATION Richten Sie den Stifteinsatz an den Schraubenlöchern im mittleren Bereich der Stangen aus. Sichern Sie dann den Stifteinsatz mit vier Schrauben (H). Installieren Sie die Wandhalterung im oberen Bereich der Stangen. Stecken Sie dann Schrauben (K) von der Rückseite der Stangen durch die Schraubenlöcher.
- Seite 19 AUFSTELLUNG UND INSTALLATION Fernbedienung verwenden Fernbedienungsbatterien installieren/ersetzen Zwei AAA-Batterien werden für die Fernbedienung mitgeliefert. Wichtigg! Ersetzen Sie die Batterien nur durch den gleichen und einen gleichwertigen Batterietyp. Entfernen Sie die Abdeckung des Batteriefachs. Legen Sie zwei Batterien mit der richtigen Polarität (+/-) entsprechend der Kennzeichnung im Batteriefach ein.
- Seite 20 AUFSTELLUNG UND INSTALLATION Betriebsreichweite der Fernbedienung Achten Sie bei Verwendung der Fernbedienung darauf, diese in einem Radius von ±30 ° auf den IR-Empfänger am Gerät zu richten. Der Abstand zwischen Fernbedienung und IR-Sensorfenster sollte nicht mehr als 8 Meter betragen. ‡...
- Seite 21 AUFSTELLUNG UND INSTALLATION Anschlüsse vornehmen An Stromversorgung anschließen Verbinden Sie ein Ende des Netzkabels mit dem Wechselspannungseingang des Gerätes. Verbinden Sie das andere Ende des Netzkabels mit einer Steckdose. Bringen Sie den Ein-/Ausschalter in die Ein-Position (I). Das Gerät ruft den Bereitschaftsmodus automatisch auf.
- Seite 22 AUFSTELLUNG UND INSTALLATION VGA-Eingang verbinden Verbinden Sie Ihren Computer über ein VGA-Kabel mit dem Gerät. Hinweis: Verbinden Sie zur Audioeingabe ein Ende eines Audiokabels mit dem Audioeingang des Gerätes und das andere Ende des Kabels mit dem Audioanschluss Ihres Computers. PC AUDIO IN VGA IN TOUCH...
- Seite 23 AUFSTELLUNG UND INSTALLATION Koaxialausgang verbinden Verbinden Sie Ihr Audiogerät über ein Koaxialkabel mit dem Gerät. COAX OUT HDMI-Ausgang verbinden Verbinden Sie Ihren Projektor über ein HDMI-Kabel mit dem Gerät. HDMI OUT USB-Verbindung Verbinden Sie Ihr USB-Peripheriegerät über ein USB-Kabel mit dem Gerät. Hinweis: Ein USB-Laufwerk oder einen WLAN-Dongle können Sie ganz einfach in einen freien USB-Anschluss stecken.
- Seite 24 AUFSTELLUNG UND INSTALLATION RS232-Verbindung Verbinden Sie Ihren Computer über ein RS232-Kabel mit dem Gerät. RS232 LAN-Verbindung Verbinden Sie Ihren Router über ein Ethernet-Kabel mit dem Gerät. WLAN-Verbindung Stecken Sie den WLAN-Dongle in einen der hinteren USB-Anschlüsse. Er kann das Signal in einer Region mit WLAN-Netzwerk empfangen.
- Seite 25 GERÄT VERWENDEN Ein-/Ausschalten Einschalten Hinweis: Stellen Sie sicher, dass der Ein-/Ausschalter auf die Ein-Position (I) gesetzt ist, nachdem Sie das Netzkabel richtig angeschlossen haben. Drücken Sie zum Einschalten des Gerätes die Ein-/Austaste. Die LED-Anzeige leuchtet blau, was anzeigt, dass das Gerät einsatzbereit ist. Hinweis: Sie können das Gerät auch über die Taste an der Fernbedienung einschalten.
- Seite 26 GERÄT VERWENDEN Einrichtungsassistent Der Einrichtungsassistent erscheint am Bildschirm, wenn Sie das Gerät das erste Mal einschalten. Hinweis: Dieses Gerät ist mit einem berührungsempfindlichen Bildschirm ausgestattet. Sie können Ihr Gerät durch einfaches Berühren des Bildschirms bedienen. Wählen Sie die Sprache des Bildschirmmenüs. Wenn Sie Ihr Gerät mit dem Internet verbinden möchten, wählen Sie eines der verfügbaren Netzwerke und tippen Sie auf Verbinden.
- Seite 27 GERÄT VERWENDEN Konfigurieren Sie Datums- und Zeiteinstellungen. Wählen Sie dann zum Fortfahren Nächstes. Lesen Sie die Praktiken von Optoma, einschließlich Nutzungsbedingungen, Datenschutzerklärung und Cookie-Richtlinie. Tippen Sie dann zum Abschließen der Einrichtung auf Ich bin einverstanden. Das Gerät ist nun einsatzbereit.
- Seite 28 GRUNDLEGENDE BEDIENUNG Übersicht über den Startbildschirm Der Startbildschirm erscheint jedes Mal, wenn Sie das Gerät starten. Aktuelles Datum und Uhrzeit App-Verknüpfungen App-Liste Ausgeblendete Symbolleisten- verknüpfung Ausgeblendete USB-Datenträger Symbolleisten- Menüverknüpfung zu verknüpfung Allgemeine Einstellungen (erscheint nur, wenn das USB-Laufwerk am USB-Anschluss eingesteckt ist) Netzwerkverbindungsstatus Gehen Sie zur Navigation am Startbildschirm wie folgt vor: ‡...
- Seite 29 GRUNDLEGENDE BEDIENUNG Allgemeine Einstellungen Tippen Sie am Startbildschirm auf Input, um das Menü Allgemeine Einstellungen zu öffnen. Das Menü Allgemeine Einstellungen besteht aus 2 Seiten. Wechseln Sie zur zweiten Seite, indem Sie oben rechts an der Hauptseite antippen. ● ● ● Main-Seite Sekundäre Seite Hinweis:...
- Seite 30 Studien belegen, dass nicht nur ultraviolette Strahlen, sondern auch kurzwellige blaue Lichtstrahlen von Displays Augenbeanspruchung und Netzhautschäden verursachen sowie auf lange Sicht das Sehvermögen beeinträchtigen kann. Die Funktion Schwaches Blaues Licht von Optoma ist eine Funktion zum Schutz der Augen, die blaues Licht reduzieren kann.
- Seite 31 GRUNDLEGENDE BEDIENUNG Lautstärke anpassen Ziehen Sie den Schieberegler an der Allgemeine Einstellungen-Hauptseite zum Anpassen der Lautstärke nach rechts/links. Hintergrundbeleuchtung anpassen Ziehen Sie den Schieberegler an der Allgemeine Einstellungen-Hauptseite zum Anpassen der Hintergrundbeleuchtung nach rechts/links. Deutsch...
- Seite 32 GRUNDLEGENDE BEDIENUNG Audioeinstellungen konfigurieren Wählen Sie auf der sekundären Seite von Allgemeine Einstellungen zur Konfiguration der Audioeinstellungen Audio. Schließen Sie dann folgende Schritte ab: ‡ Wählen Sie den gewünschten Tonmodus aus einer der verfügbaren Optionen: Standard, Meeting, Klasse oder Benutzer. Hinweis: Falls der Tonmodus auf Benutzer eingestellt ist, können Sie die Audioeinstellungen durch Einstellung von Lautstärke, Bässen, Höhen oder Balance wie gewünscht anpassen.
- Seite 33 GRUNDLEGENDE BEDIENUNG Anzeigeeinstellungen konfigurieren Wählen Sie auf der sekundären Seite von Allgemeine Einstellungen zur Konfiguration der Anzeigeeinstellungen Bildschirm. Schließen Sie dann folgende Schritte ab: ‡ Wählen Sie den gewünschten Anzeigemodus aus einer der verfügbaren Optionen: Standard, Hell, Soft oder Benutzer. Hinweis: Wenn der Anzeigemodus auf Benutzer eingestellt ist, können Sie die Anzeigeeinstellungen durch Einstellung von Helligkeit, Kontrast, Farbton (nur bei AV-Eingang verfügbar) oder Schärfe (nur bei AV-...
- Seite 34 GRUNDLEGENDE BEDIENUNG Seitliche Symbolleiste Tippen Sie zum Einblenden der seitlichen Symbolleiste oder . Sie können die Anzeige zur Änderung ihrer Position verschieben. Seitliche Symbolleiste ‡ Tippen Sie zum Ausblenden der Symbolleiste ‡ Kehren Sie durch Antippen von zum vorherigen Bildschirm zurück. ‡...
- Seite 35 GRUNDLEGENDE BEDIENUNG Anmerkungstool Tippen Sie zum Öffnen des Anmerkungstools auf Gehen Sie in diesem Modus wie folgt vor: ‡ Tippen Sie zum Schreiben und Zeichnen am Bildschirm auf Hinweis: Durch wiederholtes Antippen von können Sie die Stiftfarbe ändern. ‡ Tippen Sie zum Hervorheben des Elements am Bildschirm auf Hinweis: Durch wiederholtes Antippen von können Sie die Markerfarbe ändern.
- Seite 36 GRUNDLEGENDE BEDIENUNG Bildschirm einfrieren Tippen Sie zum Einfrieren des aktuellen Bildschirms auf Gehen Sie in diesem Modus wie folgt vor: ‡ Tippen Sie zum Vergrößern auf . Anschließen können Sie das Bild schenken und verschieben. Hinweis: Mit jedem Antippen erhöht sich der Zoomfaktor. ‡...
- Seite 37 GRUNDLEGENDE BEDIENUNG Weitere Dienstprogramme Tippen Sie zum Zugreifen auf andere Dienstleistungen, wie Spotlight, Countdown, Stoppuhr und AirShare, auf ‡ Tippen Sie zum Aktivieren der Spotlight-Funktion auf . Spotlight kann dazu verwendet werden, die Aufmerksamkeit des Publikums auf einen bestimmten Teil der Tafel zu lenken. ‡...
- Seite 38 GRUNDLEGENDE BEDIENUNG Scannen Sie den QR-Code. Geben Sie anschließend Ihren Namen ein und tippen Sie zum Beitreten des Kurses auf Anmelden. Tippen Sie am Gerät zum Starten der Kurssitzung auf ENTER THE CLASS (Klasse beitreten). Gehen Sie zur Teilnahme am Kurs wie folgt vor: Starten Sie zum Öffnen einer virtuellen Tafel die Note-App.
- Seite 39 GRUNDLEGENDE BEDIENUNG Tippen Sie zum Starten der Fragenbeantwortung auf ANFANGEN. Der Teilnehmer kann durch Auswahl der Antwort am Mobilgerätebildschirm antworten und auf OK tippen. Tippen Sie zum Abschließen der Beantwortung auf FERTIGSTELLEN. Die Antwortstatistik wird angezeigt. ‡ Tippen Sie zum Umschalten zur Erklärungssitzung auf .
- Seite 40 GRUNDLEGENDE BEDIENUNG b. Responder Tippen Sie zum Aufrufen des Bildschirms Responder auf . Tippen Sie dann zum Starten des Antwortmodus auf START. Wenn die Funktion aktiviert ist, erhält die Person, die zuerst OK antippt, das Recht zu antworten. Beispiel: Falls Sawyer als erstes OK antippt, erhält er das Recht, die Frage zu beantworten. Deutsch...
- Seite 41 GRUNDLEGENDE BEDIENUNG c. Mensaje Tippen Sie zur Nutzung der Nachrichtenfunktion auf . Diese Funktion ist standardmäßig deaktiviert. Tippen Sie zum Umschalten zum Bildschirm Mensaje am Mobilgerät auf Mensaje. Geben Sie dann Ihre Nachricht in das Kommentartextfeld ein und tippen Sie auf Senden. Die gesendete Nachricht wird am Gerätebildschirm angezeigt.
- Seite 42 GRUNDLEGENDE BEDIENUNG Cloud-Laufwerk Tippen Sie zum Erstellen eines Kontos zum Zugreifen auf das Cloud-Laufwerk auf So erstellen Sie ein Konto: Tippen Sie auf Add Account. Wählen Sie das Laufwerkstyp. Befolgen Sie zum Erstellen eines Kontos oder zur Anmeldung an Ihrem bestehenden Konto die Bildschirmanweisungen.
- Seite 43 GRUNDLEGENDE BEDIENUNG Erweiterte Einstellungen Tippen Sie am Startbildschirm auf Einstellungen, um das Menü Einstellungen zu öffnen. Kategorie Optionen Beschreibung WLAN Konfigurieren Sie die Drahtlosnetzwerkeinstellungen. Drahtlos & Ethernet Konfigurieren Sie die LAN-Netzwerkeinstellungen. Netzwerke Mehr Greifen Sie auf weitere Funktionen zu. Aktivieren/deaktivieren Sie den SAMBA-Dienst. Bei Aktivierung können Sie Ordner in IFPs mit anderen Geräten in demselben Netzwerk freigeben.
- Seite 44 GRUNDLEGENDE BEDIENUNG Netzwerkeinstellungen konfigurieren Wireless network (Drahtlosnetzwerk) Wichtigg! Stellen Sie zur Verbindung mit einem Drahtlosnetzwerk sicher, dass der WLAN-Dongle richtig an einen der rückseitigen USB-Anschlüsse angeschlossen ist. USB 3.0 USB 3.0 USB 2.0 USB 2.0 Wählen Sie am Startbildschirm Einstellungen → WLAN. Schieben Sie dann zum Aktivieren der WLAN-Funktion den WLAN-Schalter nach rechts.
- Seite 45 GRUNDLEGENDE BEDIENUNG Kabelnetzwerk Verbinden Sie ein Ende des Ethernet-Kabels mit dem LAN-Anschluss des Gerätes. Schließen Sie das andere Ende des Ethernet-Kabels an den Router an. Wählen Sie am Startbildschirm Einstellungen → Ethernet. Schieben Sie dann zum Aktivieren der Kabelnetzwerk-Funktion den Ethernet-Schalter nach rechts. Konfigurieren Sie die erforderlichen Netzwerkeinstellungen.
- Seite 46 Wichtigg! Das integrierte Android-7.0-Betriebssystem ist nicht Standard-Android. Folglich ist Google Play in der App-Liste nicht verfügbar. Die installierte Drittanbieter-Anwendung funktioniert möglicherweise nicht richtig, wenn sie nicht für IFP entwickelt ist. Optoma garantiert nicht, dass diese selbst installierten Apps funktionieren. Hinweis: Zur Installation einer Drittanbieter-Anwendung müssen Sie zunächst die Einstellung Unbekannte...
- Seite 47 APPS VERWENDEN Note Mit der App Note können Sie auf die virtuelle Tafel schreiben, zeichnen oder kritzeln. Eintrag Beschreibung Zeigen Sie weitere Optionen an. Einzelheiten finden Sie im Abschnitt “Advanced Options Menu (Menü) (Erweiterte Optionen)”. Exit (Beenden) Beendet die App Note. Exportieren Sie die Datei und erstellen Sie einen QR-Code.
- Seite 48 APPS VERWENDEN Eintrag Beschreibung Schreiben oder zeichnen Sie freihändig. Tippen Sie zur Auswahl des gewünschten Stifttyps und zur Konfiguration des Linienstils, einschließlich Dicke und Farbe. Pen (Stift) Löscht Bereiche Ihrer Texte oder Zeichnungen. Wählen Sie, indem Sie einen Kreis um den Bereich, den Sie löschen möchten, zeichnen.
- Seite 49 APPS VERWENDEN Eintrag Beschreibung Teilt den Bildschirm in zwei Abschnitte. Hinweis: Sie können zum Schreiben in jedem Abschnitt verschiedene Stiftfarben und -stärken einstellen. Split screen (Geteilter Bildschirm) Ziehen Sie zum Schwenken und Verschieben des Bildes. Tippen Sie dann zum Vergrößern oder Verkleinern. Pan and Zoom (Schwenken und Zoomen)
- Seite 50 APPS VERWENDEN Eintrag Beschreibung Greift auf die Maltafel zu. An der Maltafel können Sie Stift-/Pinselstil und seine Farbe ändern und auch die Farbeinstellungen anpassen. Painting (Malen) Undo Macht die letzte Änderung rückgängig. (Rückgängig) Redo Wiederholt die zuletzt rückgängig gemachte Änderung. (Wiederholen) Add page Fügt eine neue Seite hinzu.
- Seite 51 APPS VERWENDEN Erweiterte Optionen Tippen Sie zum Zugreifen auf weitere Optionen auf Optionen Beschreibung Erstellt eine neue Datei. Öffnen Öffnet die Datei im Format *.enb. Speichern Speichert den aktuellen Inhalt als ENB-Datei. Import Importiert eine IMG-, PDF- oder SVG-Datei der Lernsoftware. Export Exportiert den aktuellen Inhalt als IMG-, PDF-, SVG- oder IWB-Datei.
- Seite 52 APPS VERWENDEN Screenshare (Bildschirmfreigabe) Wählen Sie zum Projizieren Ihres Mobilgerätes oder Computerdisplays am Gerät per WLAN-Verbindung Screenshare (Bildschirmfreigabe). Wichtigg! ‡ Das Gerät und Ihr Mobilgerät/Computer müssen mit demselben WLAN-Netzwerk verbunden sein. ‡ Stellen Sie während des Betriebs sicher, dass Sie Internetzugriff haben. Tabelle zur Kompatibilität der App ShareSender (Freigabesender) Betriebssystem Verfügbare Version...
- Seite 53 APPS VERWENDEN Schließen Sie zum Freigeben des Bildschirms folgende Schritte ab: Startet Sie die App Share Sender (Freigabesender). Geben Sie dann das Kennwort zur Herstellung der Verbindung ein. Hinweis: Sie finden das Kennwort für die Einrichtung der Drahtlosverbindung am Anleitungsbildschirm. Tippen Sie auf Start (Starten).
- Seite 54 Verwenden Sie die verfügbaren Funktionen in dieser App, indem Sie eine Option wählen und zum Fortfahren mit der Drahtlosanzeigefunktion auf DISCONNECTED (Getrennt) tippen. Computer Rufen Sie unter https://www.optoma.com/ifp/ die App Share Sender (Freigabesender) auf. Installieren Sie dann die App auf Ihrem Computer. Deutsch...
- Seite 55 APPS VERWENDEN So geben Sie den Bildschirm frei: Startet Sie die App Share Sender (Freigabesender). Geben Sie dann das Kennwort zur Herstellung der Verbindung ein. Hinweis: Sie finden das Kennwort für die Einrichtung der Drahtlosverbindung am Anleitungsbildschirm. Tippen Sie bei hergestellter Verbindung auf Share Screen (Bildschirmfreigabe). Die Ihres Computers wird automatisch am Gerätebildschirm projiziert.
- Seite 56 APPS VERWENDEN Finder Wählen Sie zum Verwalten der Dateien und Anwendungen Finder. Dateien verwalten Durchsuchen Sie die Datei oder den Ordner, die/den Sie anzeigen möchten. Anschließend können Sie Folgendes tun: Eintrag Beschreibung Beenden Beenden Sie die App Finder. Sort (Anordnen) Wählen Sie den Anordnungstyp. Thumbnails Zeigt die Dateien/Ordner in der Miniaturbildansicht.
- Seite 57 APPS VERWENDEN Eintrag Beschreibung Select All Wählt alle ausgewählten Elemente. (Alles wählen) Hinweis: Bei Anmeldung am Cloud-Laufwerk können Sie hier auch auf die Dateien in Ihrem Cloud-Speicher zugreifen. Multimediadateien wiedergeben Unterstützte Multimediaformate Medientyp Unterstützte Formate Unterstützte Videoformate (Codec) mit einer Auflösung bis 4K: ‡...
- Seite 58 APPS VERWENDEN Videos wiedergeben Wählen Sie das Video, das Sie wiedergeben möchten, und tippen Sie zum Starten der Wiedergabe auf Gehen Sie während der Wiedergabe wie folgt vor: Eintrag Beschreibung Volume (Lautstärke) Passen Sie die Lautstärke an. Previous video Zum vorherigen Video springen. (Vorheriges Video) Pause Hält die Wiedergabe an.
- Seite 59 APPS VERWENDEN Musik wiedergeben Wählen Sie das Lied, das Sie wiedergeben möchten, und tippen Sie zum Starten der Wiedergabe auf Gehen Sie während der Wiedergabe wie folgt vor: Eintrag Beschreibung Repeat Wiederholungsmodus wählen. (Wiederholen) Pause Hält die Wiedergabe an. Tippen Sie zum Fortfahren auf Previous track Zum vorherigen Titel springen.
- Seite 60 APPS VERWENDEN Fotos anzeigen Tippen Sie zur Auswahl eines Fotos und zur Anzeige des ausgewählten Fotos im Vollbildmodus. Eintrag Beschreibung Exit (Beenden) Beendet den Vollbildmodus. Zoom in Vergrößert das Foto. (Vergrößern) Zoom out Verkleinert das vergrößerte Foto. (Verkleinern) Previous photo Zum vorherigen Foto springen.
- Seite 61 APPS VERWENDEN Set a wallpaper (Hintergrundbild festlegen) Wählen Sie Ihr gewünschtes Foto und tippen Sie auf Wählen Sie Set to wallpaper (Als Hintergrundbild festlegen). Ziehen Sie weiße Kreise in jeder Ecke, um die Größe des ausgeschnittenen Bereichs zu ändern, und tippen Sie zum Festlegen des Fotos als Hintergrundbild auf SAVE (Speichern).
- Seite 62 APPS VERWENDEN Bildschirmsperre Wählen Sie zur Festlegung eines 4-stelligen PIN-Codes Bildschirmsperre. Mit dem PIN-Code können Sie eine unautorisierte Nutzung des Gerätes verhindern. So legen Sie den PIN-Code erstmalig fest: Startet die App Bildschirmsperre. Tippen Sie dann auf Passwort einrichten. Tippen Sie zum Festlegen des PIN-Codes auf Input Passwort. Geben Sie den 4-stelligen PIN-Code in die Felder Neues Passwort und Passwort bestätigen ein.
- Seite 63 APPS VERWENDEN Sobald das Kennwort festgelegt ist, öffnen Sie die App Bildschirmsperre, wenn Sie das Gerät einige Zeit unbeaufsichtigt zurücklassen möchten. Nur die Person, die das Kennwort kennt, kann auf das Gerät zugreifen. Deutsch...
- Seite 64 APPS VERWENDEN Browser Wählen Sie zum Zugreifen auf Webseiten Browser. Keeper Wählen Sie zum Bereinigen und Optimieren der Daten auf dem Gerät Keeper. Tippen Sie zum Bereinigen von Speicher und zum gleichzeitigen Löschen von temporären und Junk-Dateien Schlüseloptimierung. Andernfalls tippen Sie zur Durchführung einer separaten Reinigung auf oder Deutsch...
- Seite 65 APPS VERWENDEN System Update (Systemaktualisierung) Wählen Sie zum Prüfen und Herunterladen der aktuellsten Firmware-Version System Update (Systemaktualisierung). Mit jedem Einschalten des Gerätes prüft das System bei Verbindung mit dem Internet automatisch, ob eine neuere Version verfügbar ist. Wichtigg! ‡ Wenn Sie die App System Update (Systemaktualisierung) das erste Mal öffnen, erscheinen zwei Berechtigungsnachrichten am Bildschirm.
- Seite 66 APPS VERWENDEN Wann immer eine neue Firmware-Version verfügbar ist, erkennt das System die Aktualisierung automatisch und fordert Sie zum Herunterladen auf. Wählen Sie zum Fortsetzen der Aktualisierung UPDATE (Aktualisieren). Eine Liste der in der letzten Aktualisierung behobenen Probleme wird am Bildschirm angezeigt. Wählen Sie zum Fortfahren Update (Aktualisieren).
- Seite 67 APPS VERWENDEN Das System lädt die aktuellste Firmware automatisch auf das Gerät herunter. Wählen Sie nach Herunterladen der Firmware zum Fortsetzen der Systemaktualisierung YES (Ja). Deutsch...
- Seite 68 APPS VERWENDEN Das Gerät startet in 30 Sekunden neu und die Firmware-Installation beginnt automatisch. Warten Sie, bis die Installation abgeschlossen ist. Wichtigg! Schalten Sie Ihr Gerät während der Aktualisierung nicht ab. Eine Unterbrechung beschädigt das Gerät. Nach Installation der neuen Firmware startet das System zum Abschließen der gesamten Aktualisierung neu.
- Seite 69 ZUSÄTZLICHE INFORMATIONEN Technische Daten Eintrag 65 Zoll, 4K 75 Zoll, 4K 86 Zoll, 4K Anzeige Hintergrundbeleuchtung Auflösung 3840 x 2160 (4K UHD) 3840 x 2160 (4K UHD) 3840 x 2160 (4K UHD) Helligkeit (cd/m Kontrast 1.200:1 1.200:1 1.200:1 Betrachtungswinkel 178° 178°...
- Seite 70 ZUSÄTZLICHE INFORMATIONEN Eintrag 65 Zoll, 4K 75 Zoll, 4K 86 Zoll, 4K RJ45 USB-Touch-Ausgang AV-Eingang Modulsteckplatz Kompatibles Betriebssystem Berührungstyp Windows 10 Windows 10 Windows 10 Windows 8 Windows 8 Windows 8 Windows 7 Windows 7 Windows 7 Systemkompatibilität Windows Vista Windows Vista Windows Vista Windows XP...
- Seite 71 ZUSÄTZLICHE INFORMATIONEN Abmessungen 65 Zoll (Öffnung) (Aktiver Bereich) 1430mm±1.5mm 99mm 99mm 600mm 460mm 4-M8×25mm Einheit:mm Deutsch...
- Seite 72 ZUSÄTZLICHE INFORMATIONEN 75 Zoll 1763mm±2mm 1696mm(Öffnung) 100mm±2mm 1653mm±1.5mm(Aktiver Bereich) 482mm 800mm Einheit:mm Deutsch...
- Seite 73 ZUSÄTZLICHE INFORMATIONEN 86 Zoll 1988mm±2mm 1921mm(Öffnung) 100mm±2mm 1897mm±1.5mm(Aktiver Bereich) 594mm 800mm Einheit:mm Deutsch...
- Seite 74 ZUSÄTZLICHE INFORMATIONEN Unterstützte Timing-Liste Eingabequelle Auflösung HDMI 640 x 480 bei 60Hz √ √ − 720 x 400 bei 70 Hz √ √ − 800 x 600 bei 60Hz √ √ − 1024 x 768 bei 60Hz √ √ − 1024 x 768 bei 75Hz √...
- Seite 75 ZUSÄTZLICHE INFORMATIONEN RS232-Protokollfunktionsliste RS232-Pinbelegung Spezifikation Pin-Nr. (auf IFP-Seite) Nicht verfügbar Nicht verfügbar Erde Nicht verfügbar Nicht verfügbar Nicht verfügbar RS232-RJ45-Steuerungsverbindung LAN- RS232-Einstellungen Steuerungseinstellungen Baudrate 9600 Geräte-IP Datenbits Port 4664 Parität Kein Stoppbits Flusskontrolle Kein Schlüsselcode Einstellbefehl Befehls-ID Variable Wagenrücklauf Schlüsselcode Abrufbefehl Befehls-ID Fester Wert...
- Seite 76 ZUSÄTZLICHE INFORMATIONEN Einstellbefehl Antwort Kategorie Parameter Hex-Code CMD Fehlges- Erfolgreich Fehlgesch- Erfolgreich chlagen (Hex) lagen (Hex) Backlight off n=000 3A 30 31 53 30 30 30 30 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Backlight on n=001 3A 30 31 53 30 30 30 31 0d 401+...
- Seite 77 ZUSÄTZLICHE INFORMATIONEN Antwort Kategorie Parameter Hex-Code CMD Fehlges- Erfolgreich Fehlgesch- Erfolgreich chlagen (Hex) lagen (Hex) English n=000 3A 30 31 53 3C 30 30 30 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Français n=001 3A 30 31 53 3C 30 30 31 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D...
- Seite 78 ZUSÄTZLICHE INFORMATIONEN Antwort Kategorie Parameter Hex-Code CMD Fehlges- Erfolgreich Fehlgesch- Erfolgreich chlagen (Hex) lagen (Hex) Deaktivieren n=000 3A 30 31 53 42 30 30 30 0d 401+ 401- 34 30 31 2B 0D 34 30 31 2D 0D Remote control :01SBn Aktivieren n=001 3A 30 31 53 42 30 30 31 0d...
- Seite 79 ZUSÄTZLICHE INFORMATIONEN Antwort Kategorie Hex-Code CMD Erfolgreich Parameter Fehlgeschlagen :01r<000 English 401- :01r<001 Français 401- :01r<002 Español 401- :01r<003 Traditional Chinese 401- :01r<004 Simplified Chinese 401- :01r<005 Português 401- :01r<006 German 401- :01r<007 Dutch 401- Sprache :01G<000 3A 30 31 47 3C 30 30 30 0d :01r<008 Polish 401-...
- Seite 80 ZUSÄTZLICHE INFORMATIONEN LED-Anzeige Farbe und Verhalten der Betriebs- Status Leuchtet rot Bereitschaftsmodus Leuchtet blau Einschalten Blinkt rot, leuchtet dann blau Backlight off Problemlösung Falls Probleme mit dem Gerät auftreten, beachten Sie bitte folgende Informationen. Falls sich ein Problem nicht beseitigen lässt, wenden Sie sich bitte an Ihren Händler oder das nächstgelegene Kundencenter. Kein Bild oder Ton.
- Seite 81 ZUSÄTZLICHE INFORMATIONEN Wartung Eine angemessene routinemäßige Wartung hilft dabei, Fehler frühzeitig zu erkennen und das Gerät lange Zeit wie neu aussehen zu lassen. Wichtigg! Achten Sie darauf, vor Reinigungs- und Wartungsarbeiten den Netzstecker aus der Steckdose zu ziehen. Andernfalls besteht Stromschlaggefahr. Bildschirm reinigen ‡...
- Seite 82 ZUSÄTZLICHE INFORMATIONEN Optoma-Niederlassungen weltweit Bitte wenden Sie sich für Service und Kundendienst an Ihre örtliche Niederlassung. Japan 47697 Westinghouse Drive, 888-289-6786 東京都足立区綾瀬3-25-18 Fremont, CA 94539, USA 510-897-8601 株式会社オーエス info@os-worldwide. www.optomausa.com services@optoma.com コンタク トセンター: 0120-380-495 www.os-worldwide.com Kanada 47697 Westinghouse Drive, 888-289-6786...
- Seite 83 www.optoma.com...
