Inhalt expert net control 2101/2151 Inhalt Kapitel 1 Sicherheitserklärung Kapitel 2 Beschreibung Kapitel 3 Hardware Lieferumfang Anschlüsse Anschluss und Inbetriebnahme Status LED Kapitel 4 Konfiguration DHCP Netzwerkkonfiguration per Software 4.2.1 Ansicht der Netzwerkeinstellungen Ändern der Netzwerkeinstellungen 4.2.2 Konfiguration per Webinterface 4.3.1... - Seite 4 Inhalt expert net control 2101/2151 Kapitel 7 Support Kapitel 8 Kontakt Kapitel 9 Konformitätserklärungen © 2011...
-
Seite 5: Kapitel 1 Sicherheitserklärung

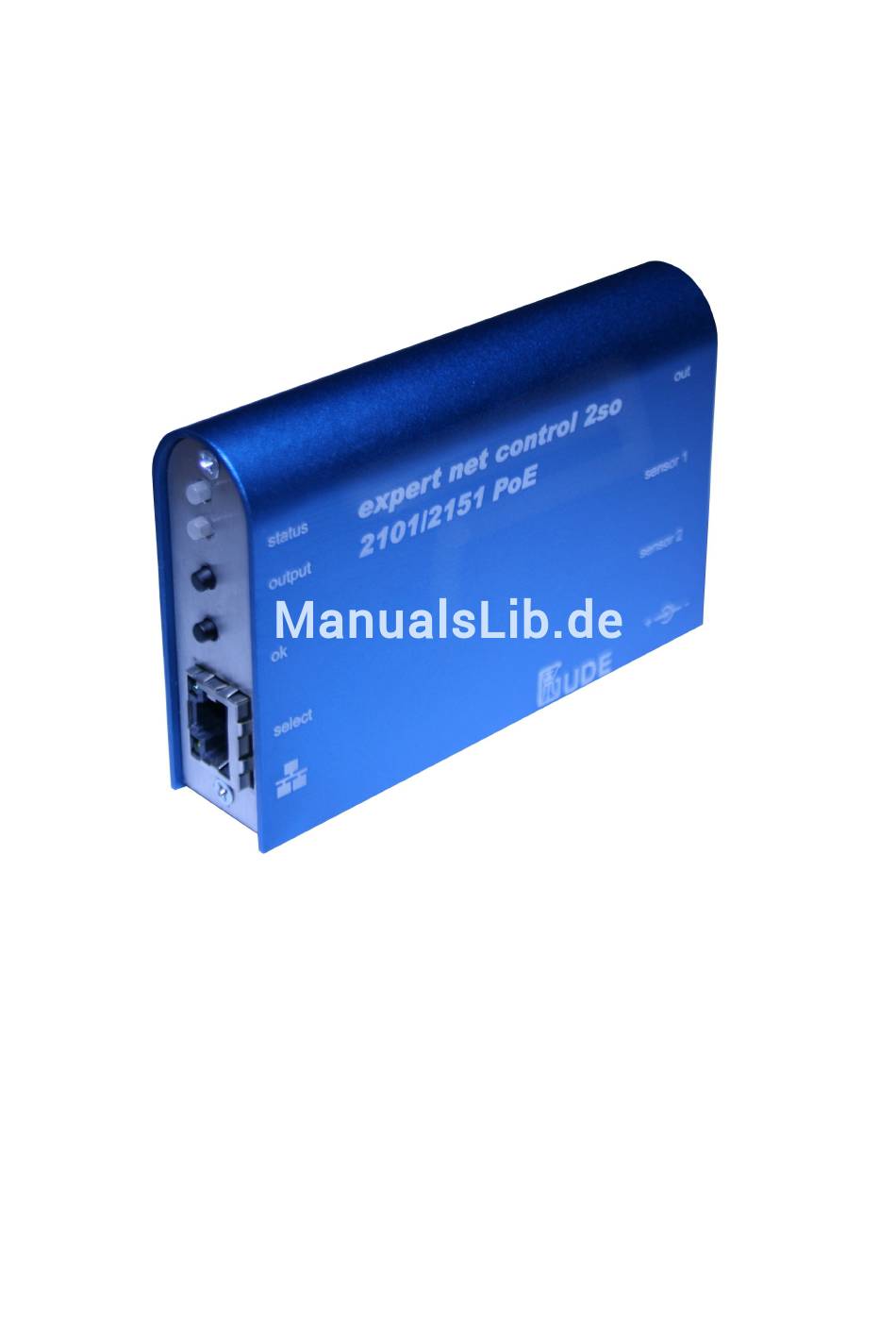

Bedienungsanleitung abgeklärt werden, so setzen Sie sich bitte mit unserem Support in Verbindung. Beschreibung expert net control 2101/2151 ist ein kleines handliches Gerät, das verschiedene Möglichkeiten des Fernwirkens erlaubt. Es verfügt einen Schaltausgang, der über ein TCP/IPNetzwerk abgefragt und geschaltet werden können. Weiterhin verfügt es über zwei Sensoreingänge, an die verschiedene Sensoren angeschlossen werden können. -
Seite 6: Anschlüsse
9) Anschluss für Industrieklemme Output Port (Funktioniert als Schließer) Anschluss und Inbetriebnahme 1.) Verbinden Sie das Steckernetzteil mit der Stromversorgungsbuchse am expert net control 2101/2151 (6) und einer Steckdose. Falls Sie die Power-over-Ethernet Variante nutzen benötigen Sie kein Netzteil. expert net control 2101/2151 startet nun und ist kurz darauf betriebsbereit. -
Seite 7: Kapitel 4 Konfiguration
Konfiguration Konfiguration DHCP Nach dem Einschalten sucht der expert net control 2101/2151 im Ethernet einen DHCP-Server und fordert bei diesem eine freie IP-Adresse an. Prüfen Sie in den Einstellungen des DHCP-Servers, welche IP-Adresse dem expert net control 2101/2151 zugewiesen wurde und stellen Sie gegebenenfalls ein, daß dieselbe IP-Adresse bei jedem Neustart verwendet wird. Zum Abschalten von DHCP verwenden Sie die Software GBL_Conf.exe oder nutzen Sie die Konfiguration über das Webinterface. -
Seite 8: Konfiguration Per Webinterface
Hier kann ein Name mit maximal 15 Zeichen für den Output Port vergeben werden. 4.3.1.3 Initialization status Hier kann der Schaltzustand festgelegt werden, den der Output beim Einschalten des expert net control 2101/2151 annehmen soll (on, off, remember last state). 4.3.1.4 Initialization delay Hier kann eine Schaltverzögerung des Outputs festgelegt werden, wenn der Output durch Einschalten des expert net... -
Seite 9: Watchdog Funktion
2101/2151 Konfiguration 4.3.1.5 Repower delay Hier können Sie eine Zeit eintragen. Ist der Wert größer als 0 ist die Funktion aktiviert. Wenn diese Funktion aktiviert ist, schaltet sich der Output nach einer vorgegebenen Zeit automatisch ein, nachdem er deaktiviert wurde. -
Seite 10: Configuration - Ip Address
Hier können Sie eintragen welchen Standard-Gateway der expert net control 2101/2151 nutzen soll. 4.3.2.5 Use DHCP Legen Sie hier fest ob der expert net control 2101/2151 die TCP/IP-Einstellungen direkt von Ihrem DHCP-Server beziehen soll. Bei aktivierter Funktion wird nach jedem Einschalten geprüft, ob ein DHCP-Server im Netz vorhanden ist. Anschließend wird bei diesem die TCP/IP-Einstellung angefordert. -
Seite 11: Configuration - Ip Acl
Wenn Sie diese Funktion aktivieren, antwortet expert net control 2101/2151 auf ICMP Pings aus dem Netzwerk. 4.3.3.2 Enable IP Filter Aktivieren oder deaktivieren Sie hier den IP-Filter. Der IP-Filter stellt eine Zugriffskontrolle für expert net control 2101/2151 dar. Mehr Informationen zur IP ACL finden Sie im Kapitel IP Access Control List... -
Seite 12: Ip Access Control List
IP Access Control List Die IP Access Control List (IP ACL) stellt einen IP-Filter für den expert net control 2101/2151 dar. Ist der Filter aktiv, können nur die Hosts und Subnetze, deren IP-Adressen in der Liste eingetragen sind, Kontakt mit dem expert net control 2101/2151 aufnehmen, Einstellungen ändern und den Output Port schalten. -
Seite 13: Configuration - Messages
2101/2151 Konfiguration Alle Änderungen werden erst nach Neustart der Firmware wirksam. 4.3.4.4 Check Password on start page Wenn diese Funktion aktivert ist, wird das Passwort vor der Anzeige der Loginseite abgefragt. Dadurch wird verhindert, daß Unbefugte den Schaltstatus und die Labels der Output Ports einsehen können. -
Seite 14: Configuration - Snmp
4.3.6 Configuration - SNMP 4.3.6.1 Enable SNMP-get Hier können Sie einstellen ob der expert net control 2101/2151 über das SNMP-get Protokoll ansprechbar sein soll. 4.3.6.2 Community public Hier können Sie die SNMP Arbeitsgruppe für SNMP-get eintragen. 4.3.6.3 Enable SNMP-set... - Seite 15 - SNMPGETNEXT : nächste Statusinformation erfragen - SNMPSET : expert net control 2101/2151 Zustandsänderung anfordern Um den expert net control 2101/2151 per SNMP abzufragen benötigen Sie ein Network Managment System, wie z.B. HP- OpenView, OpenNMS, Nagios, etc., oder die einfachen Kommandozeilen-Tools der NET-SNMP Software.
-
Seite 16: Configuration - Syslog
4.3.7.3 Syslog Port Tragen Sie den Port ein, über den der Server die Syslog-Informationen aus dem Netzwerk empfängt. Mehr Informationen zum Betrieb des expert net control 2101/2151 mit Syslog finden Sie im Kapitel Syslog 4.3.7.4 Syslog Syslog-Nachrichten sind einfache Textnachrichten die per UDP an einen Syslog-Server verschickt werden. Unter Linux wird normalerweise ein Syslog-Daemon bereits laufen (z.B. -
Seite 17: Configuration - E-Mail
Falls der E-Mailserver eine Authentifizierung erfordert wählen Sie diese Funktion aus. 4.3.8.6 Username Tragen Sie hier den Benutzernamen ein, mit dem sich expert net control 2101/2151 beim E-Mailserver anmelden soll. 4.3.8.7 Set new password Tragen Sie hier das Passwort ein, mit dem sich expert net control 2101/2151 beim E-Mailserver anmelden soll. -
Seite 18: Bedienung Am Gerät
Messwerten werden die Max/Min Werte der letzten 24 Stunden dargestellt. Diese können Sie durch einen Klick auf Reset Min Max zurücksetzen. 5.2.1.1 Reset Durch Betätigen des Reset-Buttons wird der Schaltausgang des expert net control 2101/2151 ausgeschaltet und nach 10 Sekunden automatisch wieder eingeschaltet. -
Seite 19: Batchmode
5.2.1.2 Batchmode Der Output des expert net control 2101/2151 kann für eine auswählbare Zeitspanne (1-30 Sek. oder 1-30 Min.) in den Zustand „Switch on“ bzw. „Switch off” gesetzt werden. Nach Ablauf der ausgewählten Zeitspanne wird er automatisch in den vorher festgelegten Zustand geschaltet. - Seite 20 2101/2151 Support Support Auf unseren Internetseiten unter www.gude.info steht Ihnen die aktuelle Software zu unseren Produkten kostenlos zum Download zur Verfügung. Bei weiteren Fragen zu Installation oder Betrieb des Geräts wenden Sie sich bitte an unser Support-Team.
-
