Martin LCPLUS Installations- Und Sicherheitshinweise

Led videowand

Werbung

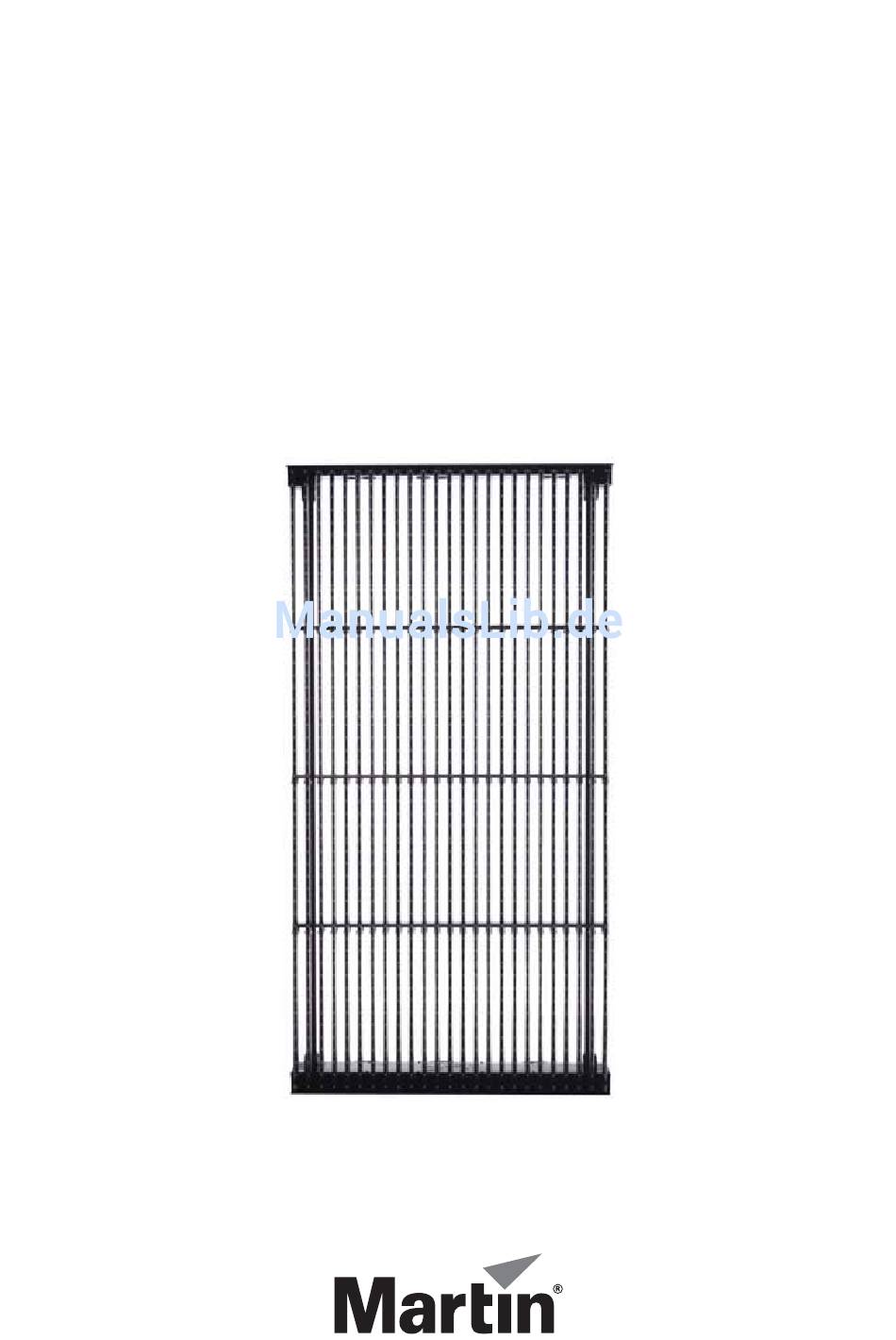

LC Plus
TM
LED Videowand
Installations- und
Sicherheitshinweise

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Martin LCPLUS

  • Seite 1 LC Plus LED Videowand Installations- und Sicherheitshinweise...
  • Seite 2: Abmessungen

    Schäden, die durch den Gebrauch oder Nichtgebrauch des Gerätes oder aufgrund der in dieser Anleitung enthaltenen Informationen entstehen, haftbar gemacht werden. Das Martin Logo, der Name Martin und alle anderen Warenzeichen in diesem Dokument, die sich auf Dienstleistungen oder Produkte von Martin Professional A/S oder Niederlassungen oder mit Martin Professional A/S verbundene Firmen beziehen, sind Eigentum oder Lizen- zen von Martin Professional A/S, den Niederlassungen oder mit Martin Professional A/S verbundenen Firmen.
  • Seite 3: Sicherheitshinweise

    Warnungen. Wenn Sie Fragen zum sicheren Einsatz dieses Produktes haben, wenden Sie sich bitte an Ihren Martin Händler oder die Martin 24h Service-Hotline unter der Telefonnummer +45 8740 0000. S C H U T Z V O R E L E K T R I S C H E N S C H L Ä G E N •...
  • Seite 4 • Verbinden Sie maximal fünf LC Plus-Module mit einem Netzanschluss. • Verwenden Sie nur Amphenol IP67-Netzverbinder (erhältlich bei Martin, siehe technische Daten), wenn Sie das Produkt in feuchter Umgebung verwenden. Verschließen Sie alle unbelegten Anschlüsse mit IP67 Abdeckungen. • Vergewissern Sie sich vor dem Einschalten der Installation, dass alle Verteiler und Leitungen unbeschädigt und für die Leistungsaufnahme aller angeschlossenen Geräte ausgelegt sind.
  • Seite 5: Inhaltsverzeichnis

    Inhalt Abmessungen ............... 2 Sicherheitshinweise .
  • Seite 6: Anschlüsse

    Anschlüsse A - Ethernet-Anschluss 1 Siehe “Verwendung des Gerätemenüs” auf Seite 19. Für die bidirektionale Kommunikation im P3-Protokoll. Für Amphenol IP67 D - Netzeingang Ethernet-Verbinder oder, im Innenbereich, für Für die Verbindung des Moduls mit dem Netz. Für normale RJ45-Verbinder geeignet. Amphenol IP67 Netzverbinder (Buchse) Warnung! Alle nicht belegten Anschlüsse geeignet.
  • Seite 7: Einführung

    Die Dokumentation zur LC Plus Serie und den P3-100 finden Sie zum kostenfreien Download im Servicebereich der Martin Website www.martin.com Vielen Dank für Ihre Wahl der Martin™ LC Plus, ein Produkt der LC™ Serie von Martin™. Eigenschaften des Produktes: • 40 mm Pixel-Pitch (gleichmäßige Bildwiedergabe ab 30 m Entfernung) •...
  • Seite 8: Erste Inbetriebnahme

    • 2,5 m Datenleitung mit zwei IP67 RJ45-Verbindern: Artikelnr. 11840146 • 1,5 m Datenleitung mit zwei IP67 RJ45-Verbindern: Artikelnr. 11840140 • LC Plus Installations- und Sicherheitshinweise: Artikelnr. 35060218 Im 4fach-Flightcase: • 16 x Doppelkonusse (Prolyte CCS6 System): Artikelnr. 21021150 • 32 x Sicherungsstifte mit Gewinde* für Doppelkonusse für LC Plus: Artikelnr. 08330127 •...
  • Seite 9: Montage

    Anschlusses der LC Plus Module. Warnung! Die Installation darf nur von qualifiziertem Fachpersonal ausgeführt werden. Wenden Sie sich an Ihren Martin-Partner, wenn Sie Fragen zur sicheren Installation des Produktes haben. Warnung! Die Oberfläche des Kühlkörpers der Basis kann im normalen Betrieb heiß werden.
  • Seite 10: Stehende Montage

    Stehende Montage Siehe Bild 3. Sie dürfen maximal neun LC Plus 1140 Module stehend, acht LC Plus 1140 Module seitlich liegend übereinander montieren. Sie dürfen maximal sieben LC Plus 2140 Module stehend, fünf LC Plus 2140 Module seitlich liegend übereinander montieren. In der Waagerechten dürfen Sie beliebig viele Module miteinander verbinden.
  • Seite 11 7. Sichern Sie die Module unmittelbar nach der Montage mit zwei Sicherungsseilen. Die Sicherungsseile müssen mindestens für das 10-fache Gewicht aller Module, die über das Seil gesichert werden, ausgelegt sein. Montieren Sie das Sicherungsseil wie in Bild 6 gezeigt. Führen Sie das Sicherungsseil gekreuzt durch die zwei Längsträger der Module.
  • Seite 12: Stromversorgung

    Stromversorgung und Sicherungen Warnung! Die Sicherungen der Module können nicht vom Anwender ersetzt werden. Wenden Sie sich an Martin Professional, wenn Sie glauben, die Sicherung sei defekt. Die LC Plus Module verfügen über ein selbst anpassendes Schaltnetzteil für Netzspannungen von 200 - 240 V, 50/60 Hz.
  • Seite 13: Netzanschluss

    Klemmenbezeichnungen. Wenn Sie Fragen zur sicheren Installation der Netzverbinder haben, wenden Sie sich bitte an einen qualifizierten Elektriker. Ihr Martin-Händler kann Ihnen zusätzliche Amphenol-Verbinder und konfektionierte Netzleitungen liefern. Verwenden Sie nur dreiadrige Netzkabel mit Hypalon- oder Gummimantel und mindestens 1,5 mm²...
  • Seite 14: Montage Der Netzverbinder

    Montage der Netzverbinder Montage der Amphenol-Verbinder Mit freundlicher Genehmigung der ©Amphenol-Tuchel Electronics GmbH. Diese Abbildung darf ohne schriftliche Genehmigung der Amphenol-Tuchel Electronics GmbH nicht vervielfältigt werden. Bild 9: Montage der Amphenol-Verbinder Die Netzverbinder der Amphenol C016 ecomate Serie für die LC Plus-Serie sind mit der Standard- Zugentlastung für Leitungen von 6 mm bis 9 mm Außendurchmesser, mit der optionalen, größeren Zugentlastung für Leitungen von 9 mm bis 12,5 mm Außendurchmesser geeignet.
  • Seite 15 Verwendung der Amphenol C016 Verbinder für zweiphasige Systeme: - Die grün/gelbe Ader (Schutzerde) wird mit dem Kontakt Drain oder verbunden. - Die schwarze Ader (Phase 1) wird mit den Kontakt 1 verbunden. - Die weiße Ader (Phase 2) wird mit den Kontakt 3 verbunden. - Kontakt 2 bleibt frei.
  • Seite 16: P3 Datenverbindung

    P3 Datenverbindung Die LC Plus Module kommunizieren über das Martin™ P3™ Protokoll. Die Signale werden über Ethernet-Leitungen verteilt. Die P3-Signal enthält Videodaten und Steuerbefehle. Jedes LC Plus Modul verfügt über zwei RJ45 Ethernet-Anschlüsse (A und B in Bild 1 auf Seite 6) für die P3 Datenverbindung.
  • Seite 17: P3 System-Layout: Schematische Übersicht

    Teuere Switches verfügen oft über Funktionen, um die Signale zu verwalten. Die Signalbearbeitung verursacht jedoch Verzögerungen. Deswegen sollten Sie möglichst günstige Switches verwenden, die das Signal nicht verwalten. P3 System-Layout: Schematische Übersicht P3-100 System Controller P3-Signal Analoge Videoquelle Maus Tastatur Analoge Videoquelle Monitor...
  • Seite 18: Anschluss Der P3 Datenleitungen

    Anschluss der P3 Datenleitungen Warnung! Für den Einsatz im Freien oder feuchter Umgebung verwenden Sie RJ45 Datenlei- tungen mit Amphenol RJF RB 6 Gehäusen (wie die mitgelieferten Leitungen) für alle RJ45-Anschlüsse der Module. Wichtig! Schalten Sie alle Module und Geräte während der Verkabelung aus. Anschluss der P3 Datenleitungen: 1.
  • Seite 19: Einrichten Und Testen

    Optionen zum Einrichten und Testen der LC Plus Module aber nicht, wie Module adressiert oder Video- quellen eingebunden werden. Nähere Informationen hierzu finden Sie in der Anleitung zum P3-100 System Controller. Beachten Sie beim Verpacken der Module in einem Martin Flightcase die Hinweise im Abschnitt “LC Plus Flightcase” auf Seite 8. Gerätemenü, Display und Statusmeldungen Das Gerätemenü...
  • Seite 20 RGB Status-LED Die RGB Status-LED links des Displays gibt Hinweise zum Status des Moduls. Die LED kann Informationen zeigen: Farbe Verhalten Bedeutung erforderliche Handlung Beschäftigt (z.B. Hochfahren oder Blau Konstant Warten Sie, bis die LED erlischt. Schreiben in den Flash-Speicher) Fehler.
  • Seite 21: Gerätemenü

    Gerätemenü Das Gerätemenü stellt folgende Befehle und Optionen zur Verfügung: Menü Pfad Optionen Bedeutung ADDR 1 - 4999 Adresse einstellen (auch über P3-100 System Controller möglich) 28 C Temperatur der Hauptplatine, °C 82 F Temperatur der Hauptplatine, °F Firmware des Moduls Firmware des Moduls Info 2140...
  • Seite 22: Wartung Und Reparatur

    Installieren Sie neue Firmware im LC Plus Modul, wenn das Produkt firmware-bedingte Fehler zeigt oder eine neuere Version verfügbar ist. Die neue Firmware ist bei Martin Professional erhältlich. Sie wird über den P3-100 System Controller und die P3 Datenlinie in das Modul übertragen. In der Anleitung zum P3-100 System Controller finden Sie weitere Informationen zur Vorgehensweise.
  • Seite 23: Fehlerbehebung

    Verbinder und Leitungen prüfen. Fehlerhafte Fehler in der P3 Datenlinie Ein oder mehrere Module geben Verbinder / Leitungen ersetzen. das Videosignal falsch oder gar Wenden Sie sich an den Service von Martin nicht wieder. Modul defekt Professional. Andere Geräte im P3 Netzwerk (z.B. Ethernet Gerät gegen bekannt funktionierendes Gerät...
  • Seite 24: Technische Daten

    Protokoll ........
  • Seite 25 Konstruktion Rahmen ..............Aluminium LED-Röhren.
  • Seite 26: Verwandte Produkte

    Martin™ P3-100™ System Controller ........
  • Seite 28 • Olof Palmes Allé 18 • 8200 Aarhus N • Denmark Tel: +45 8740 0000 • Fax +45 8740 0010...
