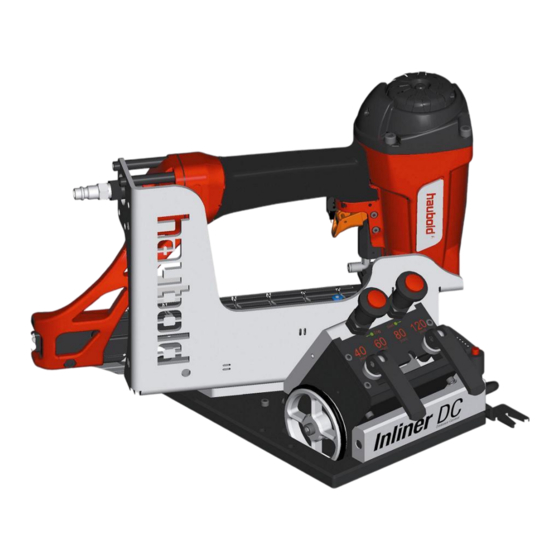

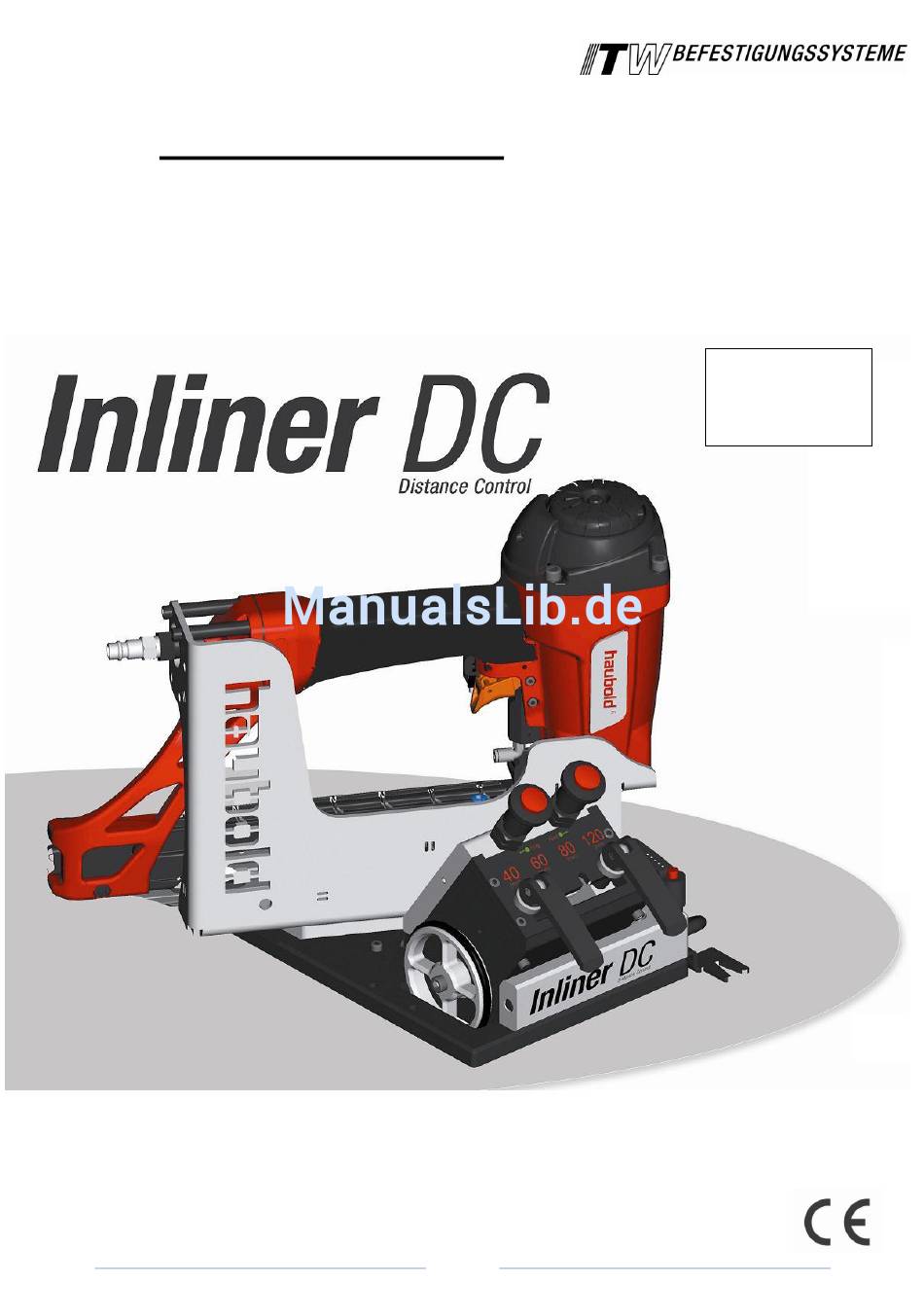

- Seite 1 Betriebsanleitung Inliner DC PN755 Inliner DC PN7955 Inliner DC PN765 Inliner DC PN7965 Seite 1...
- Seite 2 !! Wichtig !! Der Einbau der Eintreibgeräte muss durch geschultes Fachpersonal erfolgen!! Seite 2...
- Seite 3 Das Fixieren jeglicher Art ist verboten! Sicherheitshinweise: Die Bedienungsanleitung setzt sich aus dem der Gerätespezifischen Bedienungsanleitung und der Betriebsanleitung Inliner DC zusammen. Lesen Sie unbedingt beide Dokumente sorgfältig bevor Sie das Gerät betreiben, und beachten Sie einschlägige Sicherheitsvorschriften. Seite 3...
-
Seite 4: Betrieb
Umschalttaste gezogen werden bis es oben einrastet. Für weite Abstände muss die Umschalttaste genau im roten bereich betätigt werden. Zusätzlich verfügt der Inliner DC über zwei optische Druckanzeigen(7) mit deren Hilfe man erkennen kann welcher Abstand(eng oder weit) gerade eingestellt ist. - Seite 5 Sicherheitstaster Die Einbaugeräte verfügen über einen Sicherheitstaster der auf der linken Seite des Gerätes angebracht ist. Der Inliner wird erst durch die Betätigung des Tasters aktiviert. Beim loslassen ist es wieder deaktiviert d.h. der Taster muss stets während des Betriebes gedrückt bleiben. Tiefenverstellung Um die Gerätemündung(18) an das Verarbeitungsmaterial anzupassen, gibt...
- Seite 6 Gerätetypen Seite 6...
- Seite 7 Seite 7...
- Seite 8 Inliner DC Grundkörper Seite 8...
- Seite 9 Pos. Stk. Art.-Nr. Benennung 576000 Hauptplatte 576077 Rollenhebelventil 35945 Senkschraube 33042 Steckanschluss 576017 Steckanschluss 576021 Lager 576022 Paßschraube 576023 Winkel 38865 Klemmhülse 576035 Drehhebel 576024 Visier 576025 Anschlagbuegel 576034 Scheibe 35294 Senkschraube 576036 Schwinge 576037 Scheibe 576038 Paßschraube 576039 Buchse 576040 Schweisswinkel 12066...
- Seite 10 Inliner DC Automatik Seite...
- Seite 11 Pos. Stk. Art.-Nr. Benennung 576001 Vierkantwelle 576002 Distanzscheibe 576003 40er Abstand 576004 Distanzscheibe 576005 60er Abstand 576006 80er Abstand 576007 120er Abstand 576008 Lager 576009 Felge 576011 Lagerbock Rechts 576010 O-Ring 576013 Kammstrebe 34981 Zylinderschraube 576094 Lagerbock Links 576012 Abdeckblech 576014 Schutzblech 946511...
- Seite 12 Inliner DC Ventilbox Seite...
- Seite 13 Pos. Stk. Art.-Nr. Benennung 576026 Ventilhalter 576027 Gewindestift 34842 O-Ring 576028 Anschlussplatte Mitte 576029 Anschlussplatte Außen 12238 Zylinderschraube 35009 Zylinderschraube 12129 Zylinderschraube 576032 Druckfeder 576033 Druckanzeige 576030 Taster 576017 Steckanschluss 38100 Ventil 576031 Steckanschluss Seite...
- Seite 14 Inliner DC PN755/ Inliner DC PN7955 Seite...
- Seite 15 Pos. Stk. Art.-Nr. Benennung 576046 Aufnahme PN755 576047 Huelse PN755 35067 Zylinderschraube 576051 Hubzylinder X1 576052 Zylinder X1 576053 Druckfeder 576054 Hubstift X1 34811 O-Ring 576057 Stift 576055 Buchse 576056 Steckanschluss 505183 Zylinderschraube 576048 Sechskantmutter 576098 Ventiltaster X1 576049 Tasterblech X1 576058 Taster 576059...
- Seite 16 Inliner DC PN765/ Inliner DC PN7965 Seite...
- Seite 17 Pos. Stk. Art.-Nr. Benennung 576081 Aufnahme PN765 576062 Schweissbuchse 576105 Blende 35944 Senkschraube 35945 Senkschraube 576050 Verlaengerung K 33042 Steckanschluss 576090 Hubzyliner X2 576091 Zylinder X2 576053 Druckfeder 576055 Buchse 576056 Steckanschluss 34811 O-Ring 576057 Stift 505183 Zylinderschraube 576048 Sechskantmutter 576114 Hubstift X2 576099...
- Seite 18 Inliner DC Adapter (Zubehör Art.Nr.:576065) Verwendbare Führungsschienen: Mafell, Bosch, Festool, Burger Pos. Stk. Art.-Nr. Benennung 576066 Haltewinkel 576068 Klappstange 576067 Begrenzer 576069 Adapterplatte 576070 Kunststoffschiene 576071 Anschlagpuffer 576072 Zylinderstift 39257 Zylinderschraube 35068 Zylinderschraube 34983 Zylinderschraube 35294 Senkschraube 576073 Zugfeder 36380...
- Seite 19 Maschine / Machine: Inliner DC No.: 576103; 576112; 576113; 576107 D: EG- Konformitätserklärung Hiermit erklärt der Hersteller ITW Befestigungssysteme GmbH Carl-Zeiss-Str. 19 30966 Hemmingen Dass die Maschine Nr.: Inliner DC PN 755 576103 Nr.: Inliner DC PN 7955 576112 Nr.:...
- Seite 20 ITW Befestigungssysteme GmbH Carl-Zeiss-Straße 19 D-30966 Hemmingen www.itw-befestigungssysteme.de Eurocode: 576118 (2013/I) Seite...
