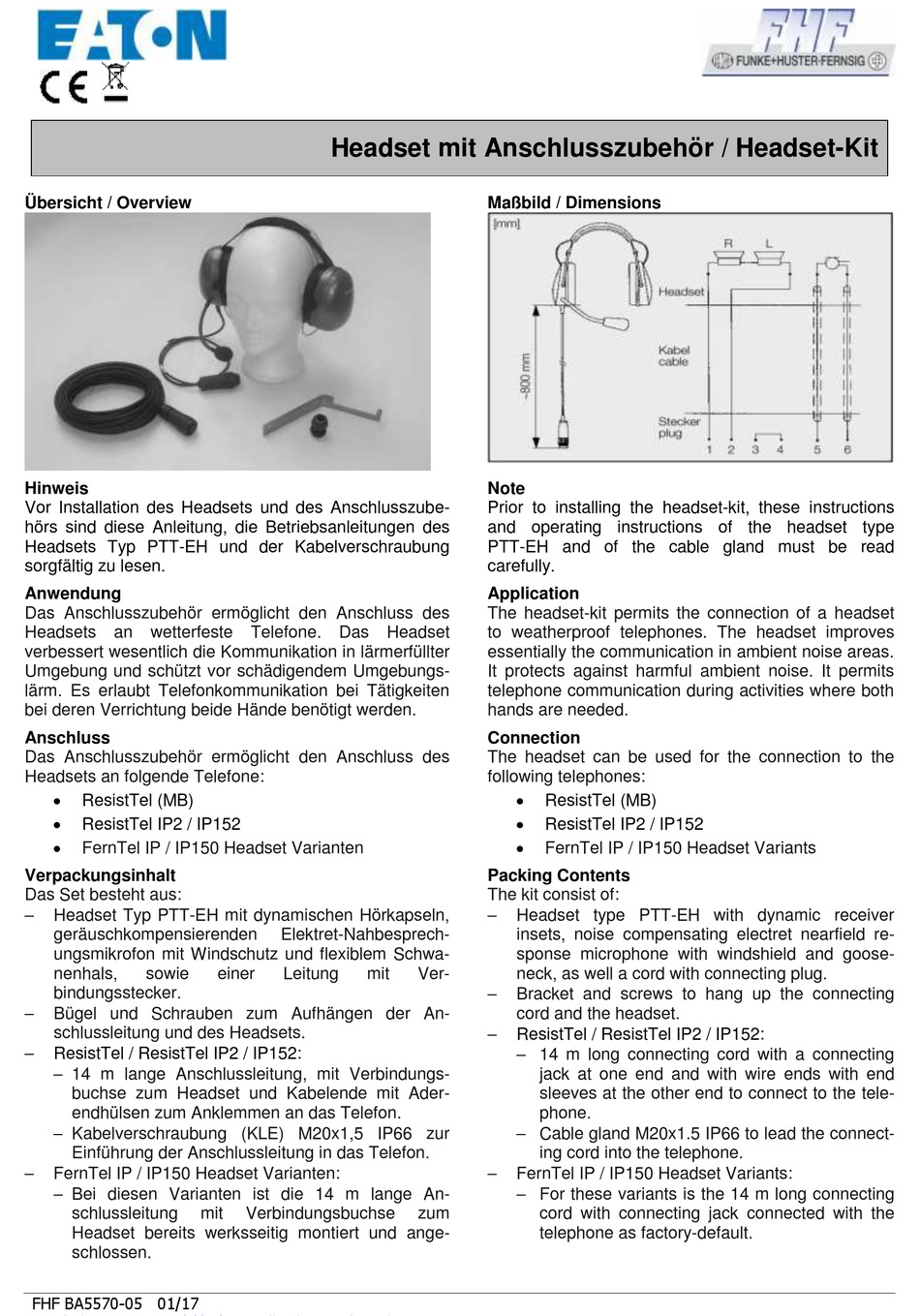

Eaton PTT-EH Betriebsanleitung

Übersicht / Overview
Hinweis
Vor Installation des Headsets und des Anschlusszube-
hörs sind diese Anleitung, die Betriebsanleitungen des
Headsets Typ PTT-EH und der Kabelverschraubung
sorgfältig zu lesen.
Anwendung
Das Anschlusszubehör ermöglicht den Anschluss des
Headsets an wetterfeste Telefone. Das Headset
verbessert wesentlich die Kommunikation in lärmerfüllter
Umgebung und schützt vor schädigendem Umgebungs-
lärm. Es erlaubt Telefonkommunikation bei Tätigkeiten
bei deren Verrichtung beide Hände benötigt werden.
Anschluss
Das Anschlusszubehör ermöglicht den Anschluss des
Headsets an folgende Telefone:

ResistTel (MB)

ResistTel IP2 / IP152

FernTel IP / IP150 Headset Varianten
Verpackungsinhalt
Das Set besteht aus:

Headset Typ PTT-EH mit dynamischen Hörkapseln,
geräuschkompensierenden
ungsmikrofon mit Windschutz und flexiblem Schwa-
nenhals, sowie
bindungsstecker.

Bügel und Schrauben zum Aufhängen der An-
schlussleitung und des Headsets.

ResistTel / ResistTel IP2 / IP152:

14 m lange Anschlussleitung, mit Verbindungs-
buchse zum Headset und Kabelende mit Ader-
endhülsen zum Anklemmen an das Telefon.

Kabelverschraubung (KLE) M20x1,5 IP66 zur
Einführung der Anschlussleitung in das Telefon.

FernTel IP / IP150 Headset Varianten:

Bei diesen Varianten ist die 14 m lange An-
schlussleitung
Headset bereits werksseitig montiert und ange-
schlossen.
FHF BA5570-05 01/17
Headset mit Anschlusszubehör / Headset-Kit
Elektret-Nahbesprech-
einer Leitung mit
mit Verbindungsbuchse
Maßbild / Dimensions
Note
Prior to installing the headset-kit, these instructions
and operating instructions of the headset type
PTT-EH and of the cable gland must be read
carefully.
Application
The headset-kit permits the connection of a headset
to weatherproof telephones. The headset improves
essentially the communication in ambient noise areas.
It protects against harmful ambient noise. It permits
telephone communication during activities where both
hands are needed.
Connection
The headset can be used for the connection to the
following telephones:

ResistTel (MB)

ResistTel IP2 / IP152

FernTel IP / IP150 Headset Variants
Packing Contents
The kit consist of:

Headset type PTT-EH with dynamic receiver
insets, noise compensating electret nearfield re-
sponse microphone with windshield and goose-
Ver- neck, as well a cord with connecting plug.

Bracket and screws to hang up the connecting
cord and the headset.

ResistTel / ResistTel IP2 / IP152:

14 m long connecting cord with a connecting
jack at one end and with wire ends with end
sleeves at the other end to connect to the tele-
phone.

Cable gland M20x1.5 IP66 to lead the connect-
ing cord into the telephone.

FernTel IP / IP150 Headset Variants:

For these variants is the 14 m long connecting
zum cord with connecting jack connected with the
telephone as factory-default.
