DigiWEB 3
Analoge Karte (0)4-20mA Ausgänge
Bestellbezeichnung „B"
Modulierende Brennwertkessel, BHKWs oder auch elektronische Umwälzpumpen können hiermit ange-
steuert werden. Um z.B. einen modulationsfähigen Wärmeerzeuger auch in den Teillastbereichen betreiben
zu können, wird dem Erzeuger über diesen Wert ((0)4–20mA) mitgeteilt, welche Leistungsstufe er einnehmen

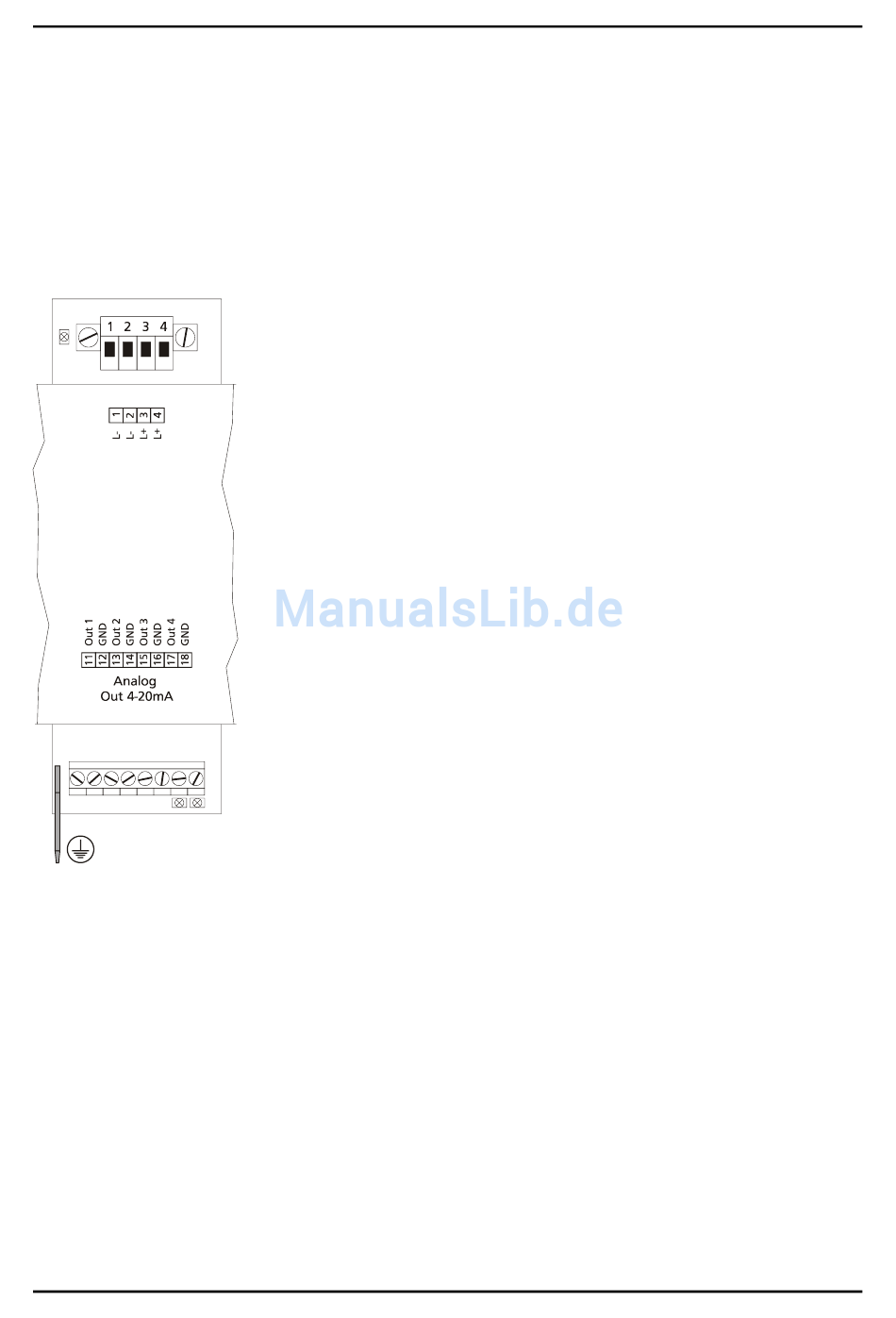

soll. Die Ausgänge dieser Karte müssen jeweils über die Klemmen 1 oder 2 mit 0V und 3 oder 4 mit +24V DC
versorgt werden, da diese nicht über die interne Betriebsspannung versorgt werden. Um EMV-Störungen zu
vermeiden, erden Sie die Karte an dem Flachstecker.
Ausgabe: 12.01.2015
Leistungsaufnahme: 3VA
Spannungsversorgung: 24V Extern und über Bus
Genauigkeit: 0,1%, 14bit
Ausgang: (0)4-20mA, Max. 500Ohm
Abtastrate: 2ms
LED 1 grün oben: 24V angeschlossen
LED 2 grün: Watchdog timer active
LED 3 rot: Leitung offen, Error
Besonderheiten: Ungenutzte Ausgänge mit 100Ohm abschließen, Watchdog
Digitronic Automationsanlagen GmbH
Seite: 17/20
