DigiWEB 3

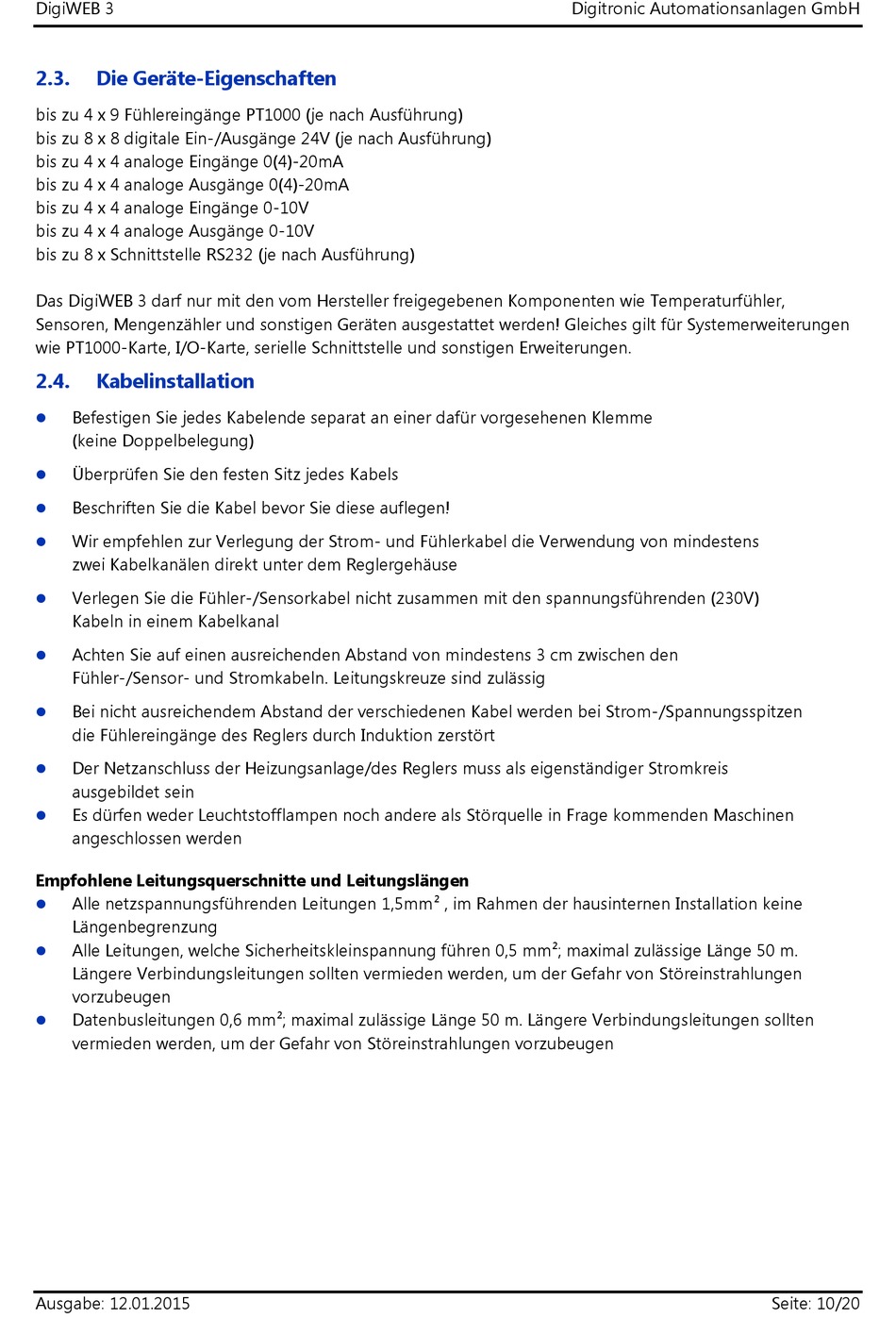

2.3. Die Geräte-Eigenschaften
bis zu 4 x 9 Fühlereingänge PT1000 (je nach Ausführung)
bis zu 8 x 8 digitale Ein-/Ausgänge 24V (je nach Ausführung)
bis zu 4 x 4 analoge Eingänge 0(4)-20mA
bis zu 4 x 4 analoge Ausgänge 0(4)-20mA
bis zu 4 x 4 analoge Eingänge 0-10V
bis zu 4 x 4 analoge Ausgänge 0-10V
bis zu 8 x Schnittstelle RS232 (je nach Ausführung)
Das DigiWEB 3 darf nur mit den vom Hersteller freigegebenen Komponenten wie Temperaturfühler,
Sensoren, Mengenzähler und sonstigen Geräten ausgestattet werden! Gleiches gilt für Systemerweiterungen
wie PT1000-Karte, I/O-Karte, serielle Schnittstelle und sonstigen Erweiterungen.
2.4.

Kabelinstallation

Befestigen Sie jedes Kabelende separat an einer dafür vorgesehenen Klemme

(keine Doppelbelegung)
Überprüfen Sie den festen Sitz jedes Kabels

Beschriften Sie die Kabel bevor Sie diese auflegen!

Wir empfehlen zur Verlegung der Strom- und Fühlerkabel die Verwendung von mindestens

zwei Kabelkanälen direkt unter dem Reglergehäuse
Verlegen Sie die Fühler-/Sensorkabel nicht zusammen mit den spannungsführenden (230V)

Kabeln in einem Kabelkanal
Achten Sie auf einen ausreichenden Abstand von mindestens 3 cm zwischen den

Fühler-/Sensor- und Stromkabeln. Leitungskreuze sind zulässig
Bei nicht ausreichendem Abstand der verschiedenen Kabel werden bei Strom-/Spannungsspitzen

die Fühlereingänge des Reglers durch Induktion zerstört
Der Netzanschluss der Heizungsanlage/des Reglers muss als eigenständiger Stromkreis

ausgebildet sein
Es dürfen weder Leuchtstofflampen noch andere als Störquelle in Frage kommenden Maschinen

angeschlossen werden
Empfohlene Leitungsquerschnitte und Leitungslängen
Alle netzspannungsführenden Leitungen 1,5mm² , im Rahmen der hausinternen Installation keine

Längenbegrenzung
Alle Leitungen, welche Sicherheitskleinspannung führen 0,5 mm²; maximal zulässige Länge 50 m.

Längere Verbindungsleitungen sollten vermieden werden, um der Gefahr von Störeinstrahlungen
vorzubeugen
Datenbusleitungen 0,6 mm²; maximal zulässige Länge 50 m. Längere Verbindungsleitungen sollten

vermieden werden, um der Gefahr von Störeinstrahlungen vorzubeugen
