- Seite 1 CLT1 User Manual Bedienungsanleitung/ Mode d’emploi/ Manual de Instrucciones/ Manuale utente/ Bruksanvisning...
-
Seite 2: Inhaltsverzeichnis
Inhalt Bedienungsanleitung CLT1-Set Allgemeine Informationen und technische Daten Beschreibung Anschluss Vorbereitung und Inbetriebnahme Vorbereitung vor dem Testablauf Batterieanschluss Verhinderung von Fehlercodes mit CLTSIM Testablauf Mögliche Fehler am Magnetventil... -
Seite 3: Bedienungsanleitung

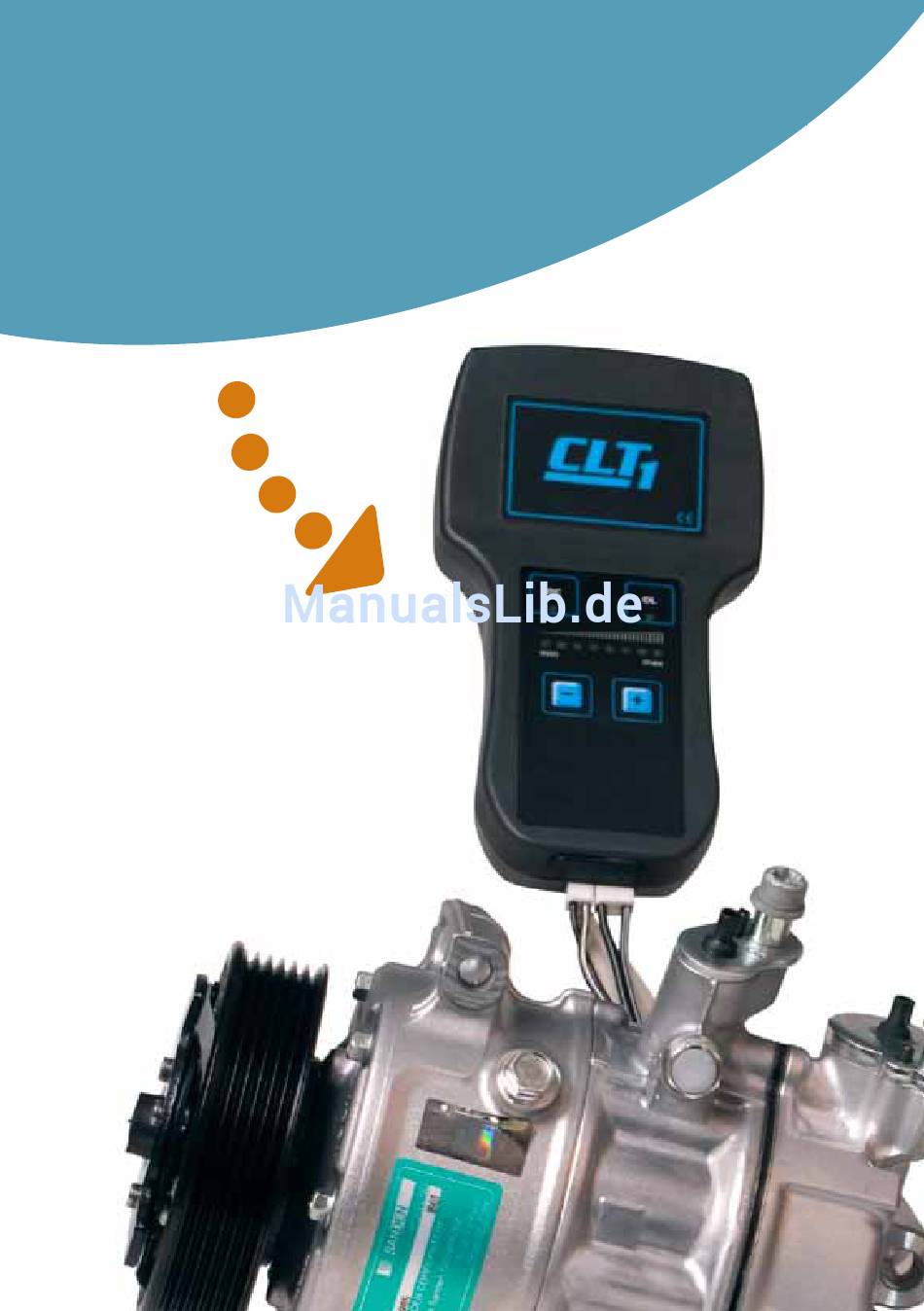

CLT1 – Testgerät für extern gesteuerte Kompressoren Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank, dass Sie sich für CLT1 von Adiator entschieden haben. CLT1 kann eingesetzt werden, um alle kupplungslosen, direkt angetriebenen, extern leistungsgeregelten Kompressoren ganzjährig unabhängig von der Umgebungstemperatur zu testen. -
Seite 4: Clt1-Set
CLT1-Set UmfAnG BesChreiBUnG Art.nr. CLT1-Zentraleinheit zur Regelung CLT1 kupplungsloser Kompressoren einschl. Stromversorgungskabel. Mit dieser Einheit können kupplungslose Kompressoren von Denso, Sanden und Zexel geregelt werden. Haken mit Magnethalterung. CLTHK Universalkabelsatz (2 m) für den CLTUNI Anschluss an alle kupplungslosen Kompressoren. -
Seite 5: Allgemeine Informationen Und Technische Daten
Lesen Sie diese Bedienungsanleitung sorgfältig, um Fehler während des Tests auszuschließen. So werden Defekte an Testeinheit und Kompressor vermieden. • Der Techniker muss im Umgang mit Klimaanlagen geschult sein. • Adiator haftet nicht für Schäden, die auf einer unsachgemäßen Nutzung dieser Einheit beruhen. TeChnisChe DATen • Spannungsversorgung: 11-15 V •... -
Seite 6: Beschreibung
Beschreibung 1. Taste zum Erhöhen der Kompressorleistung 2. Taste zum Verringern der Kompressorleistung 3. LED-Anzeige für Kurzschluss oder Unterbrechung am elektromagnetischen Ventil 4. LED-Anzeige für zu hohe Stromaufnahme des elektromagnetischen Ventils 5. Achtstellige LED-Anzeige für die Änderung der Regelventilleistung - / +... -
Seite 7: Anschluss
Anschluss 1. 2-poliger Anschluss für den 2. 3-poliger Anschluss für die Kompressorregelventil-Kabelsatz Batteriestromversorgung des Fahrzeugs mit 12 V... -
Seite 8: Vorbereitung Und Inbetriebnahme
Vorbereitung und Inbetriebnahme 1. Stromversorgungskabelsatz für den Anschluss des Handgeräts an die Fahrzeugbatterie 2. Kompressorregelventil-Kabelsatz, drei verfügbare Optionen vorhanden. • 2-poliger Universalkabelsatz, Art.nr. CLTUNI, für den Anschluss an alle Kompressoren • Kabelsatz für VAG-Gruppe, Art.nr. CLTVAG, für den Anschluss an Modelle der VAG-Gruppe •... -
Seite 9: Vorbereitung Vor Dem Testablauf
Schließen Sie ein Manometer oder eine Klimaanlagen-Serviceeinheit an, um die Betriebswerte für Nieder- und Hochdruckseite für das System anzeigen zu lassen. • Lösen Sie den Stecker am Kompressor und bringen Sie die passende CLT1 Kabelsatz an (CLTUNI, CLTVAG oder CLTDEN) •... -
Seite 10: Batterieanschluss
Batterieanschluss Verbinden Sie die 12-V-Batterieklemmen mit der Fahrzeugbatterie. Achten Sie dabei auf eine korrekte Polarität, damit die CLT1-Einheit nicht beschädigt wird. Es gilt: = positiv = Pluspol = 30 schwarz =negativ = Masse = 31 Verhinderung von fehlercodes mit CLTsim Mit dem Simulator (Art. -
Seite 11: Testablauf
Klimaanlagen-Betriebswerte für Nieder- und Hochdruckseite gemäß den Messanzeigen am Verteiler ändern. • Beachten Sie, dass der Druck auf der Hochdruckseite beim Testen mit dem CLT1 steigen kann und dass der Schnellstartbetrieb des Regellüfters im Fahrzeug einen korrekten Testablauf des Klimaanlagen-Kompressorregelventils unterbricht. - Seite 12 VISIT CONTACT SERVICE Hälsingeg. 40 (14 floor) P.O. Box 23056 Mail: info@clt1.com 113 43 Stockholm S-104 35 Stockholm Phone: (+46) 456-423 30 Fax: (+46) 456-102 54 Sweden Sweden Phone: (+46) 8-729 17 00 Fax: (+46) 8-729 17 17...
