Das Gerät kann nicht am Betriebsschalter abgeschaltet werden, wenn eine Peilfunktion
aktiv ist. Zunächst die Ortung in der Tracker Hunter®-Software anhalten. Dann kann das
Gerät abgeschaltet werden.

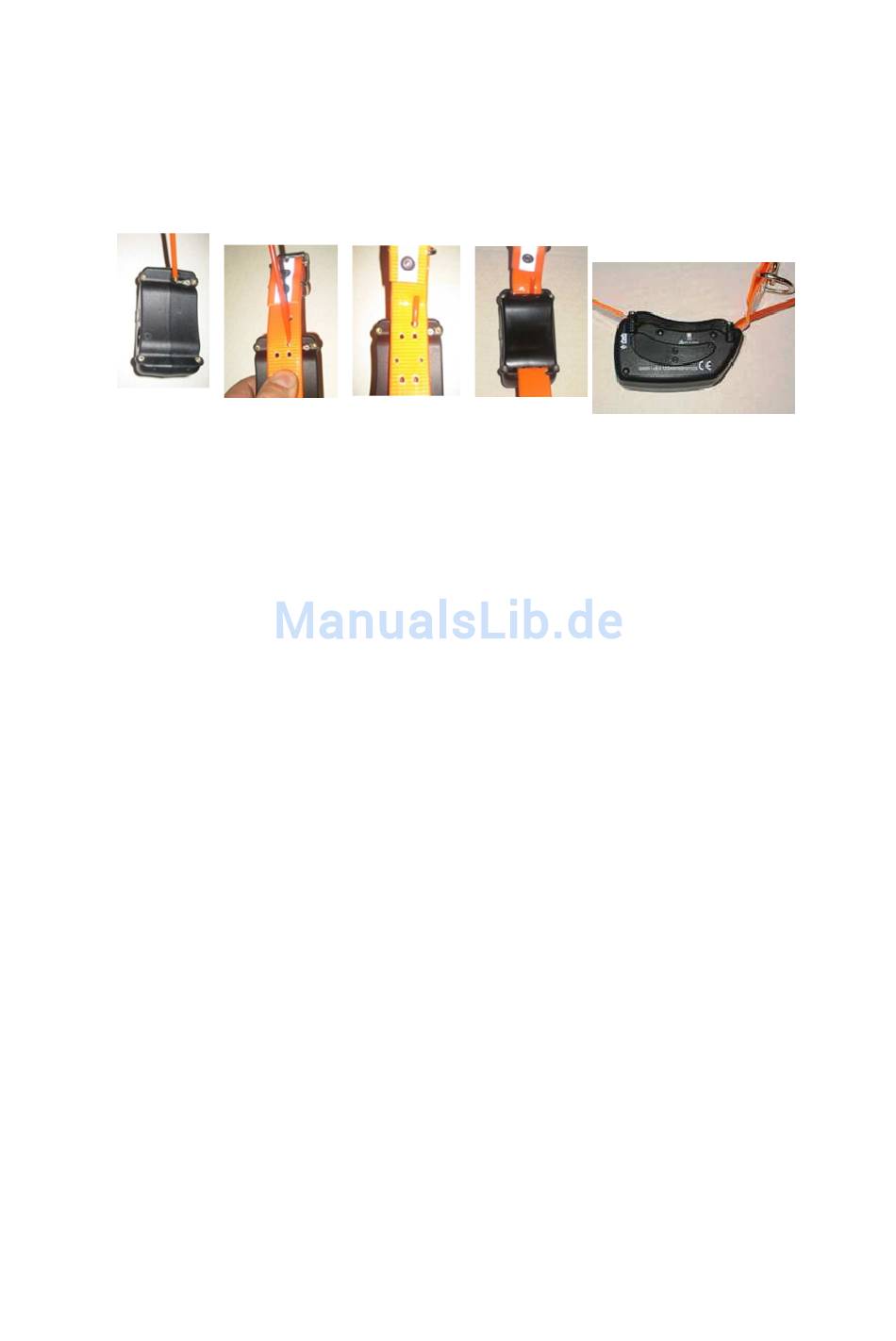

Auswechseln des Halsbands (G500)

1.
1. Halsband
Das Halsband so am Gerät anbringen, dass die Antenne ohne das Schutzrohr durch
das längliche Loch am Halsband passt. Der untere Rand des Loches sollte den
Schlitz an der Abdeckung des Geräts treffen.
2. Schutzrohr
Das Schutzrohr auf die Antenne schieben. Danach die Antenne durch das Loch über
das längliche Loch
Schutzrohres und der untere Rand des länglichen Loches am Loch am Halsband
stehen.
ACHTUNG! Die Messinghalterung soll in den Schlitz am Halsband passen. Die
Aufstellung fehlerhaft durchzuführen kann die Abdeckung des Geräts schaden.
3. Halsbandhalterung
Die Halsbandhalterung so am Halsband anlegen, dass das Loch an der Rückseite
den Zapfen am Halsband trifft. Dafür sorgen, dass die Messinghalterung am Schlitz
der Abdeckung steht.
Dicht den Deckel und das Gerät zueinander drücken und die vier Torx-Schrauben,
zuerst sorgfältig mit Fingern schrauben. Die Schrauben mit ausreichend
Anzugsdrehmoment (max. 0,25 Nm) festdrehen. ACHTUNG: Die Schrauben nicht zu
fest drehen, da sich ansonsten die Gewindeeinsätze lösen können.
9
2. 3.
ziehen. Dafür sorgen, dass die Messinghalterung des
