Inhaltszusammenfassung für GEOSAT GEOmeter MX

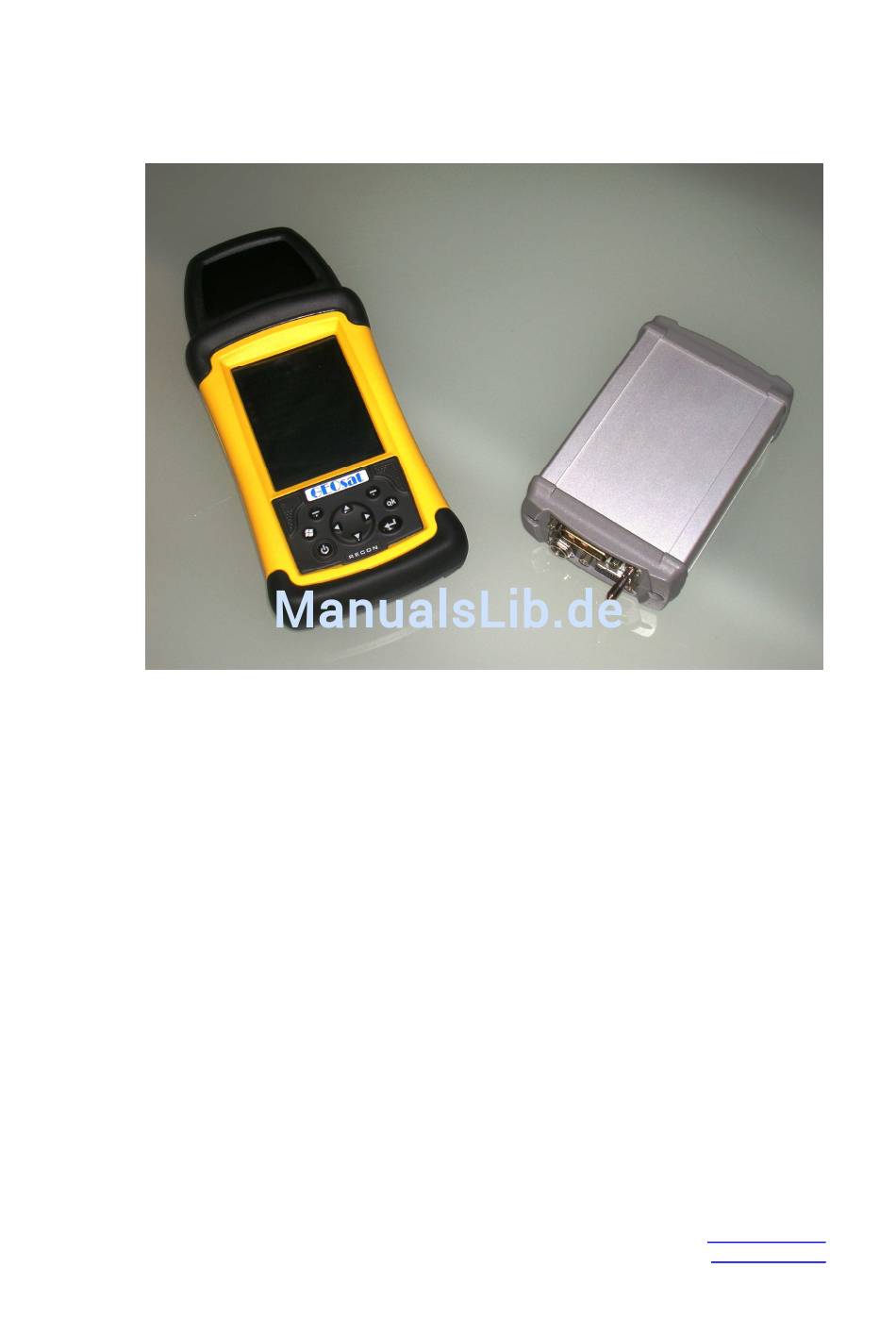

- Seite 1 Benutzerdokumentation GEOmeter GEOmeter MX Benutzerdokumentation GEOsat GmbH Löhberg 78 D - 45468 Mülheim/ Ruhr Tel. + 49 (0)208 45000 39 Fax + 49 (0)208 45000 32 E-Mail info@geosat.de Web: www.geosat.de © GEOsat GmbH 2010 - 1 - Version 2.1...
-
Seite 2: Inhaltsverzeichnis
Benutzerdokumentation GEOmeter Inhaltsverzeichnis PRODUKTBESCHREIBUNG GEOMETER MX ......... 4 HARDWARE ...................... 5 ........................... 5 2.1.1 GEObox – aktuelles System ........................5 2.1.2 GEObox - Vorgängersystem ........................7 CF-S ......................8 ÜBER 2.2.1 GPS-Empfänger im CF-Karten-Format....................8 2.2.2 Crescent XF100 GPS ..........................9 ®... - Seite 3 „GNSS-E “ ............... 67 INSTELLUNGEN MPFÄNGER „B “ ..............68 INSTELLUNGEN EACON MPFÄNGER ....................69 MPFANG VON ATEN ....................69 ENDEN VON EFEHLEN „TIPPS UND TRICKS“ FÜR DEN ANWENDER ........70 © GEOsat GmbH 2010 - 3 - Version 2.1...
-
Seite 4: Produktbeschreibung Geometer Mx
Benutzerdokumentation GEOmeter Produktbeschreibung GEOmeter MX Das Gerätesystem GEOmeter MX ist ein Produkt der GEOsat GmbH. Das System GEOmeter MX besteht aus den folgenden Komponenten: Profiversion GEOmeter MX Basisversion GEOmeter MX Hardware GEObox (DGPS- GPS/CF-Karte ® Empfänger & Akkupack) Recon Kombiantenne für GPS... -
Seite 5: Hardware
Gesamtansicht mit Anschlüssen Abb. 2: 9-polige Sub-D-Schnittstelle zur Anbindung an PC, Laptop oder ® Recon PDA (NMEA-Ausgang und zur Konfiguration), auch bei der Bluetooth-Ausführung vorhanden (zur Konfiguration) Abb. 3: Anschluss für GPS-Beacon-Antenne © GEOsat GmbH 2010 - 5 - Version 2.1... - Seite 6 Zeitintervalls) Linke LED (roter Pfeil): leuchtet im eingeschalteten Zustand gelb bzw. zeigt gültigen Beacon-Empfang an Abb. 7: Akkulader (oben) externer Akku (unten), evtl. mit Ein-/Ausschalter für die Spannungsversorgung der GEObox © GEOsat GmbH 2010 - 6 - Version 2.1...
-
Seite 7: Geobox - Vorgängersystem
Unten: Stromanschluss für externen Akku sowie zum Laden des internen Akkus der GEObox. Mit dem mitgelieferten Akkulader (siehe Abb. 5) können sowohl der interne als auch der externe Akku wiederaufgeladen werden. © GEOsat GmbH 2010 - 7 - Version 2.1... -
Seite 8: Gps Über Cf-S
(links ) und transparenter Schutzkappe für die GPS- Antenne (oben) Damit eine GPS/CF -Karte verwendet werden kann, wird die Standard-CF-Kappe des Recon durch eine CF-Kappe lang ausgetauscht. Abb. 11: Geöffnete CF-Slots am ® Recon © GEOsat GmbH 2010 - 8 - Version 2.1... -
Seite 9: Crescent Xf100 Gps
Bei ordnungsgemäßer Montage ist die Ausrüstung wasserdicht. An der oberen linken Ecke des GPS- Modules leucht eine Lampe rot, wenn das Modul mit Spannung versorgt wird (roter Pfeil in Abb. 11/4). Abb. 11/3: PDA mit montierten CF- Adapter und GPS-Modul © GEOsat GmbH 2010 - 9 - Version 2.1... - Seite 10 Benutzerdokumentation GEOmeter Kontrollleuchte Abb. 11/4: GEOmeter MX mit montierten Crescent XF100 Näheres zum Messen mit einer CF-GPS-Karte finden Sie im Kapitel 4.1.6.3 (Projekt►GPS Receiver►Port). Zur Konfiguration des Crescent XF-100 wird das Programm „PocketMax“ benötigt. Im Rahmen der GEOmeter-Auslieferung wird „PocketMax“ auf dem PDA bereits installiert und der Crescent XF-100 konfiguriert.
- Seite 11 Einstellungen dauerhaft übernehmen und das Programm verlassen. Es werden die eingestellten Parameter zur Kontrolle nochmals angezeigt. Und mit „Close“ das Programm geschlossen (siehe Abb. 11/10 bis 11/12). Ausführlichere Informationen können der entsprechenden Programmbeschreibung auf der mitgelieferten CD entnommen werden. © GEOsat GmbH 2010 - 11 - Version 2.1...
- Seite 12 Benutzerdokumentation GEOmeter Abb. 11/10 bis 11/12: Speichern der Einstellungen und Beenden des Programms © GEOsat GmbH 2010 - 12 - Version 2.1...
-
Seite 13: Recon® Pda
Touchscreen nicht zu beschädigen. Zusätzlich kann auch die beiliegende Display- Schutzfolie verwendet werden. Machen Sie sich vor dem Einsatz von GEOfield mit der Funktionsweise des PDA-Stiftes vertraut, um Bedienungsfehler zu vermeiden. © GEOsat GmbH 2010 - 13 - Version 2.1... - Seite 14 (da keine Sicherungsbatterie vorhanden ist), damit es nicht zu einem Datenverlust kommen kann. ® Bei der aktuellen Windows -Mobile-Version (5.0) ist die Dauer des Akkuwechsels nicht mehr relevant, da die Daten in einem permanenten Speicherbereich gesichert werden. Abb. 15: Akku-Wechsel © GEOsat GmbH 2010 - 14 - Version 2.1...
-
Seite 15: Rucksacktragesystem
Benutzerdokumentation GEOmeter Rucksacktragesystem Für den Einsatz der GEOmeter MX-Profiversion als mobiles GIS-System dient der GEOsat-Rucksack zum Transport des GPS-Equipments im Gelände. Abb. 16: Im GEOsat-Rucksack kann die GEObox, GPS-Beacon-Antenne Teleskopstab und ein externer Akku untergebracht werden. Im Inneren des Rucksacks... -
Seite 16: Raveller
Benutzerdokumentation GEOmeter Bedienungshinweise Akku-Lader ACS 110 Traveller Der Akku-Lader ACS 110 Traveller dient sowohl zum Laden des externen wie auch des internen Akkus der GEObox. Abb. 18: Kurzanleitung ACS 110 Traveller © GEOsat GmbH 2010 - 16 - Version 2.1... -
Seite 17: Voreinstellungen Auf Dem Recon
Ladenetzteil im Recon PDA geladen. Bei der aktuellen Windows-Mobile- Version (5.0) ist das Fehlen einer Sicherungsbatterie nicht mehr relevant, da die Daten in einem nicht flüchtigen Speicherbereich abgelegt werden. © GEOsat GmbH 2010 - 17 - Version 2.1... -
Seite 18: Einstellungen Für Die Stromversorgung Auf Dem Recon® Pda
Einstellung in der Systemsteuerung des Gerätes getätigt werden: Unter: Start►Einstellungen►System►Stromversorgung►Erweitert müssen die Häkchen „Bei Batteriebetrieb“ und „Bei externer Stromversorgung“ deaktiviert werden. (Siehe Pfeile in der Abbildung links) Abb. 21: Einstellungen zur Stromversorgung © GEOsat GmbH 2010 - 18 - Version 2.1... -
Seite 19: Backup/Wiederherstellen
Datenverlusten kommen. Daher ist es sinnvoll, nach Bedarf ein Backup zur Datensicherung ® durchzuführen. Werksseitig wurde bei älteren Windows -Mobile-Versionen durch die GEOsat GmbH bereits ein erstes Backup durchgeführt. Generell sollte bei diesen Systemen nach Änderungen in der Software-Konfiguration und nach dem Erfassen größerer Datenmengen ein erneutes Backup durchgeführt werden. -
Seite 20: Übertragung Von Daten Mittels Active Sync
Outlook auf den PDA übertragen. Bei einer Gastpartnerschaft werden keinerlei Daten automatisch übertragen Siehe Markierung in Abb. 23. Abb. 23: ® Active Sync : Neue Partnerschaft/Gastpartnerschaft Abb. 24: ® Active Sync : Hergestellte Verbindung PDA-PC © GEOsat GmbH 2010 - 20 - Version 2.1... - Seite 21 Abb. 26: Verzeichnis Pocket PC- Arbeitsplatz Abb. 27: Projektordner in GEOfield Bitte beachten Sie, dass der ActiveSync Explorer sich nicht generell automatisch aktualisiert. Dies kann manuell über die Funktionstaste F5 erreicht werden. © GEOsat GmbH 2010 - 21 - Version 2.1...
-
Seite 22: Software Geofield
CD vorhanden und sollte nur im Einzelfall geändert werden. Diese xml-Datei wird bei jedem Verlassen von GEOfield neu angelegt bzw. überschrieben. Nach dem Programmstart erscheint das Menü Projektverwaltung. Abb. 29: Startseite GEOfield und Projektverwaltung © GEOsat GmbH 2010 - 22 - Version 2.1... -
Seite 23: Lizenzierung
XML – Datei, die Sie in einem beliebigen Ordner abspeichern können, z.B. im Programmordner GEOfield (Abb. 32). Die Lizenzierung ist allerdings nur bei einer Neuinstallation notwendig. Abb. 32: Abspeicherung der Lizenzrequest-Datei © GEOsat GmbH 2010 - 23 - Version 2.1... - Seite 24 Übertragen Sie diese Datei mittels ActiveSync auf Ihren PC und schicken sie eine Kopie per E-Mail an die GEOsat GmbH. Bei der GEOsat GmbH wird aus der XML-Datei eine Lizenzierungsdatei mit der Datei- Endung „glc“, erzeugt. Diese erhalten Sie per Email.
-
Seite 25: Anlegen Eines Neuen Projektes
Einstellungen des markierten Projektes übernommen werden (siehe Abb. 35). Zu den Projektsettings gehören z. B. das Koordinatensystem, der GPS-Reciever, Messungseinstellungen sowie allgemeine Geräteeinstellungen. Ist kein vorhandenes Projekt markiert, werden automatisch die Default-Einstellungen verwendet. Abb. 35: Übernahme von Projektsettings © GEOsat GmbH 2010 - 25 - Version 2.1... - Seite 26 Erstellen der GIS-Struktur (GEOMETER.SYM) finden Sie im Kapitel 4.3.4. Im Unterpunkt Bemerkungen (siehe Abb. 38) des Projektmenüs können weitere Eingaben zum Projekt gemacht werden, z.B. Anwender etc. Abb. 38: Bemerkungen zum Projekt Zum Löschen eines Projektes siehe Kapitel 4.3.2. © GEOsat GmbH 2010 - 26 - Version 2.1...
-
Seite 27: Aufruf Eines Vorhandenen Projektes
Ein geöffnetes Projekt ist an dem kleinen offenen Verzeichnissymbol zu erkennen (siehe Abb. 39, Pfeil). 4.1.5 Abfrage und Änderung von Projektbeschreibungen Über: Projekt►Projektdetails können Sie bestehende Projektinhalte und Beschreibungen ansehen und bei Bedarf ändern. Abb. 40a: Projektdetails zu GEOfield- Projekten © GEOsat GmbH 2010 - 27 - Version 2.1... -
Seite 28: Änderung Von Projektparametern
Hier kann das gewünschte Koordinatensystem ausgewählt werden. Abb. 41: Auswahl des Koordinatensystems Über den Reiter Koord gelangt man in das Menü Optionen, um bei Bedarf die Zone für das ausgewählte Koordinatensystem festzulegen (siehe Pfeil in Abb. 42). © GEOsat GmbH 2010 - 28 - Version 2.1... - Seite 29 Für eine gültige Messung müssen diese Einstellungskriterien erfüllt werden. Abb. 43: Einstellungen zur GPS- Qualität Sat.-Anzahl: Anzahl der Satelliten, die für eine gültige Messung benötigt werden. In der Regel sollten mindestens 4 Satelliten für eine Messung verwendet werden. © GEOsat GmbH 2010 - 29 - Version 2.1...
- Seite 30 Intervall: Hier können Sie festlegen, der wievielte vom GPS-Empfänger gesendete Datensatz jeweils verwendet werden soll. Antennen-Höhe: Hier ist der vertikale Abstand der Antenne zum Boden gemeint. Ein Schätzwert ist ausreichend. © GEOsat GmbH 2010 - 30 - Version 2.1...
- Seite 31 Zum einen kann das Verfahren (Umfang oder Fläche) ausgewählt werden, zum anderen besteht die Möglichkeit die jeweiligen Verfahrenswerte einzugeben. Entsprechend kann auch eine Obergrenze bzgl. der als Toleranzwert vorgegeben werden. © GEOsat GmbH 2010 - 31 - Version 2.1...
-
Seite 32: Gps-Receiver
GPS-Empfängers in Sekunden sowie die Beacon-Station und die Akku Warnung festlegen. Für die Auswahl der Beacon-Station wird empfohlen, die automatische Sendersuche zu deaktivieren und einen konkreten Beacon-Sender auszuwählen (siehe Pfeil in Abb. 49). © GEOsat GmbH 2010 - 32 - Version 2.1... - Seite 33 Benutzerdokumentation GEOmeter Abb. 49: Einstellungen des GPS- Receivers GEObox Durch Betätigen der OK-Taste werden die neuen Einstellungen übernommen. © GEOsat GmbH 2010 - 33 - Version 2.1...
-
Seite 34: Messen In Geofield
In diesem Fall (kein Häkchen im Feld diskrete Messung) wird die Epochenzahl automatisch auf „1“ gesetzt. Im Feld Lfd.-Nr. kann die Punkt/Linien/Flächenummer editiert werden. Ist Inkrementieren aktiviert (unter Projekt►Messung►Messung) wird automatisch hochgezählt. © GEOsat GmbH 2010 - 34 - Version 2.1... - Seite 35 Merkmale und Attribute zugeordnet werden. Nähere Einzelheiten zum Editieren von GIS-Daten finden Sie in Kapitel 4.3.4. Abb. 54 und 55: Öffnen der GIS- Einstellungen aus dem Aufnahmemenü heraus © GEOsat GmbH 2010 - 35 - Version 2.1...
- Seite 36 Punkt. Bei einer Linie wird dementsprechend nur die Länge der Linie angegeben. Graphische Darstellung während einer Flächenmessung: Durch Auswahl des Reiters Karte gelangen Sie in die graphische Darstellung während einer laufenden Messung. Abb. 58: Graphische Darstellung © GEOsat GmbH 2010 - 36 - Version 2.1...
- Seite 37 B. die Farbe einer Fläche oder das Zentrieren der Graphik auf die aktuelle Position etc. Bei markiertem Feld Obj-Info werden in der Karte die Flächengrößen mit angezeigt. Abb. 61: Bearbeiten von Plotelementen © GEOsat GmbH 2010 - 37 - Version 2.1...
-
Seite 38: Messmethode „Indirekte Messung
Messmethode „Indirekte Messung“ Um während einer laufenden kontinuierlichen Messung in den indirekten Messmodus zu wechseln, drücken Sie die Pause-Taste (siehe Pfeil Abb. 64). Abb. 64: Wechsel von direkter zu indirekter Messung © GEOsat GmbH 2010 - 38 - Version 2.1... - Seite 39 (siehe Kreis Abb. 66) Abb. 66: Öffnen des Dialoges zur indirekten Messung Hier können Sie dann festlegen, ob ein Versatz nach links oder nach rechts angebracht werden und wie groß dieser sein soll. © GEOsat GmbH 2010 - 39 - Version 2.1...
- Seite 40 Modus Um eine Versatzmessung zu beenden, drücken Sie auf die Pause-Taste. Es öffnet sich eine Dialogbox, in der Sie gefragt werden, ob Sie die Versatzmessung übernehmen wollen oder nicht. © GEOsat GmbH 2010 - 40 - Version 2.1...
-
Seite 41: Messmethode „Integrieren Von Messungen
Bestätigen Sie die Abfrage in der Dialogbox mit Ja. Nun können die Einstellungen des zu integrierenden Elementes getätigt werden (laufende Nummer, Elementtyp, Modus, …). Über das Start-Icon wird die Messung auf üblichem Wege ausgelöst. © GEOsat GmbH 2010 - 41 - Version 2.1... - Seite 42 Start einer zu integrierenden Fläche Nach Beendigung der integrierten Messung zeigt GEOfield wie üblich z. B. für eine Fläche in der Dialogbox die entsprechenden Ergebnisse an. Abb. 74 Flächenergebnisse einer integrierten Fläche © GEOsat GmbH 2010 - 42 - Version 2.1...
-
Seite 43: Invekos Toleranzen
Übernahme der aktuell gemessenen Fläche. In der Meldung erhält der Nutzer folgende Informationen: gemessene Flächengröße mit Umfang, gewähltes Toleranzverfahren, berechnete Toleranz mit Angabe der vorgegebenen Obergrenze, berechnete Flächengrößen Minimum/Maximum. Abb. 76: Anzeige der InVeKos Toleranzen nach einer Flächenmessung © GEOsat GmbH 2010 - 43 - Version 2.1... -
Seite 44: Nettoflächenberechnung
Ausschlussfläche markieren, festhalten des Stiftes auf der Flächenlinie bis der Button „Ausschlussfläche“ erscheint (Abb. 80). Danach den Button Ausschlussfläche betätigen und die entsprechende Fläche wird als Ausschlussfläche aufgeführt (Abb. 72). Abb. 79 und 80: Nettoflächenberech- nung (Teil 2) © GEOsat GmbH 2010 - 44 - Version 2.1... - Seite 45 Die Nettofläche wird automatisch berechnet: F= 3,47ha (Abb. 81). Zur Übernahme weiterer Ausschlussflächen ist der Vorgang wie oben beschrieben zu wiederholen (Abb. 82). Die Nettofläche berechnet sich aus den mit einem Häkchen markierten Ausschlussflächen. Abb. 81 und 82: Nettoflächenberech- nung (Teil 3) © GEOsat GmbH 2010 - 45 - Version 2.1...
-
Seite 46: Kriterien Und Kontrolle Der Messqualität
Während der laufenden Messung haben Sie die Möglichkeit, die GPS-Empfangsqualität zu prüfen. Über: Messung►Aufnahme►Sat gelangen Sie in die Satellitenübersicht. Das Menü zeigt die Satellitenkonstellation und die Signalstärke jedes einzelnen Satelliten an. Abb. 84: Satellitenübersicht © GEOsat GmbH 2010 - 46 - Version 2.1... - Seite 47 Sie in das Menü GEObox. Dieses Menü zeigt die Empfangsqualität des Beacon-Moduls an, zusätzlich wird der aktuelle Ladezustand des Akkus des GPS- Empfängers (GEObox) angezeigt (siehe Kreis Abb. 86). Abb. 86: Details zum Beacon- Empfang © GEOsat GmbH 2010 - 47 - Version 2.1...
- Seite 48 Empfänger Positionsdaten geliefert werden und somit die Schnittstelle aktiviert ist. Abb. 87: NMEA-Daten Über BREAK kann das automatische Scrollen unterbrochen werden. Markiert man anschließend einen Datensatz für 2-3 Sekunden, so erhält man detaillierte Informationen aus dem String. © GEOsat GmbH 2010 - 48 - Version 2.1...
-
Seite 49: Auffinden Von Objekten
Wählen Sie den gewünschten Punkt (im Bild 86/3 „Punkt 00000001“) durch Berühren mit dem Stift graphisch aus. Mit erfolgreicher Aktivierung wechselt die Textfarbe der Punktnummer nach hellgrau. Die aktuelle Position wird durch ein Kreuz dargestellt. © GEOsat GmbH 2010 - 49 - Version 2.1... -
Seite 50: Auffinden Mit Kontinuierlicher Messung
Die aktuelle Position wird im Menü Karte durch ein Kreuz und einem Richtungspfeil zum Ziel dargestellt. akt. Position Zielpunkt Abb. 86/4 und 86/5 Anzeige Distanz und Azimut zum Ziel © GEOsat GmbH 2010 - 50 - Version 2.1... -
Seite 51: Auffinden Mit Diskreter Messung
Liegen dem System gültige Positionsangaben aus der aktuellen (D)GPS-Messung vor, werden Distanz und Azimut zum ausgewählten Zielpunkt angezeigt und während der diskreten Messung ständig aktualisiert (siehe Abb. 86/4 und 86/5). Abb. 86/8 Mittelwert von Distanz und Azimut einer diskreten Messung © GEOsat GmbH 2010 - 51 - Version 2.1... - Seite 52 Epochenanzahl (siehe Abb. 86/9). Die Spur der einzelnen diskreten Messungen wird in Form einer Linie (ähnlich der Funktion Messung Linie) dargestellt. Mit Beendigung des Vorgangs durch die Recorder-Taste Ende wird die Spur ausgeblendet. Abb. 86/9 und 86/10 Aktivierung Spur und Anzeige Bewegungsspur © GEOsat GmbH 2010 - 52 - Version 2.1...
-
Seite 53: Verwaltung Und Anzeige Von Messdaten
Sie das Ergebnis, wie viele Punkte, Linien und Flächen in die neue Datei exportiert wurden. Abb. 87/2 und 87/3: Auswahl Typ und Name der Zieldatei, Ergebnis nach Export der Daten © GEOsat GmbH 2010 - 53 - Version 2.1... - Seite 54 Punkte, Linien und Flächen in das geöffnete Projekt importiert wurden. Es kann eine beliebige Anzahl von Dateien importiert werden. Abb. 87/5und 87/6: Auswahl Name der Datei, Ergebnis nach Import der Daten © GEOsat GmbH 2010 - 54 - Version 2.1...
-
Seite 55: Anzeige Von Messdaten Aus Dem Datenspeicher
Schließen Sie dann GEOfield. ® ® Mittels ActiveSync können Sie dann die Daten vom PC auf den Recon PDA übertragen werden: Abb. 89: Auswahl der Daten für den ® Transfer PC-Recon © GEOsat GmbH 2010 - 55 - Version 2.1... - Seite 56 Ordner Mobiles Gerät►GEOfield (Siehe Kreis) Abb. 92 Einfügen der Projektdateien: GEOfield legt in einem neuen Projekt bereits Dateien an. Diese Dateien müssen mit den zu übertragenden Dateien überschrieben werden. © GEOsat GmbH 2010 - 56 - Version 2.1...
-
Seite 57: Löschen Von Projekten In Geofield
Projektes zu sichern. Folgende Dateien können in einem Projekt hinterlegt sein: Projektname.gpj Projekteinstellungen Projektname.gbp Plotdatei Projektname.gdt Datendatei (Exportfunktion) Projektname.nmea GPS-Rohdaten (optionale Aktivierung bei Anlage des Projektes) Siehe dazu auch die vorangegangenen Kapitel. © GEOsat GmbH 2010 - 57 - Version 2.1... -
Seite 58: Erstellen Der Gis-Struktur (*.Sym-Datei)
Merkmalliste. Es öffnet sich eine Dialogbox zur Bestätigung der Übernahme (siehe Abb. 96). Zum Löschen eines bestehenden Merkmals markieren Sie dieses Merkmal in der Liste und Markieren das rote Kreuz-Symbol (siehe roter Pfeil in Abb. 95). © GEOsat GmbH 2010 - 58 - Version 2.1... - Seite 59 Buchstaben in einem Attribut. Dies ist immer dann sinnvoll, wenn z. B. ID’s oder Buchungs- und Projektnummern etc. eingegeben werden sollen. Durch die Angabe einer maximal möglichen Zeichenlänge kann eine Vorauswahl getroffen werden, die z. B. zur Übernahme in GIS-Systeme wichtig sein kann. © GEOsat GmbH 2010 - 59 - Version 2.1...
- Seite 60 Alle GIS-Eingaben müssen jeweils vor der Aufnahme eines Punktes, einer Linie oder einer Fläche dem jeweiligen Element zugewiesen werden. Es gilt ebenfalls zu beachten, dass mit einem ausgewählten Merkmal alle zugehörigen Attribute mit Ihren aktuellen Werten abgespeichert werden. © GEOsat GmbH 2010 - 60 - Version 2.1...
-
Seite 61: Allgemeine Einstellungen
Für das Überschreiten bzw. Unterschreiten von Schwellenwerten (siehe Datenqualität während der Messung) kann der Nutzer diverse Sounds (Töne) im Sinne einer akustischen Warnung aktivieren. Über: System►Optionen►Sounds können Sie den jeweiligen Ereignissen einen (Warn)ton zuweisen. Hier: Überschreitung des HDOP-Wertes © GEOsat GmbH 2010 - 61 - Version 2.1... - Seite 62 (Auswahl-Box-Symbol rechts neben dem grauen Feld, siehe Markierung in Abb. 102). Abb. 103: Auswahl eines Ereignisses und des dazugehörenden Verzeichnisses Wählen Sie einen Ton im Verzeichnis „Windows“ aus und bestätigen Sie Ihre Auswahl mit dem Bestätigungsbutton. © GEOsat GmbH 2010 - 62 - Version 2.1...
- Seite 63 Neben dem Ereignis (in diesem Fall HDOP) erscheint ein Lautsprecher-Symbol. Der Warnton ist jetzt zugewiesen und muss noch aktiviert werden. Über: Projekt►Messung►GPS können Sie durch Markieren des Lautsprecher-Symbols die Warntöne aktivieren bzw. deaktivieren. Abb. 105: Aktivieren bzw. Deaktivieren des Warntons © GEOsat GmbH 2010 - 63 - Version 2.1...
-
Seite 64: Hinterlegen Von Geodaten
Für eine schnelle Darstellung und zügige Bearbeitung der Bilddateien mit dem PDA empfiehlt es sich, das Datenmaterial zuvor „auszudünnen“. D.h., die Anzahl der Pixel im Bild ist zu verringern. Gegebenenfalls sind „große“ Bilder, in einzelne Kacheln zu zerlegen. (Die GEOsat GmbH gibt hierzu gern Unterstützung.) Im geladenen Projekt können über den Werkszeug-Button (Pfeil Abb. - Seite 65 Sämtliche Geometrien und die aktuelle GPS-Position werden nun vor dem Hintergrund der Karte dargestellt. Es können in Abhängigkeit der Dateigröße mehrere Bilddaten pro Projekt geladen werden. Abb. 111/112: Übernahme und Anzeige der Geodaten © GEOsat GmbH 2010 - 65 - Version 2.1...
-
Seite 66: Software „Geobox Konfig
Das Programm „GEObox Konfig“ dient der Konfiguration der GEObox vom PC / Laptop. Vom PDA kann das Programm „GEOfield“ verwendet werden (siehe Kapitel 4). Getätigte Einstellungs-Änderungen werden in der zugehörigen Datei „GEOboxKonfig.ini“ übernommen und stehen beim nächsten Programmstart wieder zur Verfügung. © GEOsat GmbH 2010 - 66 - Version 2.1... -
Seite 67: Einstellungen „Schnittstelle
Aus / 1 Sek. / 2 Sek. / 5 Sek. è DGPS-Modus: Aus / Ein è DGPS-Alter: 10 Sek. / 30 Sek. / 1 Min. / 5 Min. / 10 Min. / 30 Min. © GEOsat GmbH 2010 - 67 - Version 2.1... -
Seite 68: Einstellungen „Beacon-Empfänger
(nur aktiv, falls auch die Schnittstelle geöffnet ist) der Konfigurationsbefehl zum Beacon-Empfänger gesendet. Dieser verarbeitet den Befehl und sendet die entsprechende Antwort zurück. Empfängt das Programm den richtigen Antwortstring, so wird die Checkbox automatisch wieder demarkiert. © GEOsat GmbH 2010 - 68 - Version 2.1... -
Seite 69: Empfang Von Daten
Spannungs-Angaben in der Anzeige unterdrückt. Senden von Befehlen Im Bereich Senden werden die gesendeten Befehle in einem Listfeld angezeigt. Mit Hilfe des Buttons Liste leeren kann das Listenfeld der Übersichtlichkeit halber gelöscht werden. © GEOsat GmbH 2010 - 69 - Version 2.1... -
Seite 70: Tipps Und Tricks" Für Den Anwender
è Hochsetzen des Parameter „Alter“ (Dokumentation Abs. 4.2.6) è Empfänger auf EGNOS-Nutzung umschalten (unter „DGPS-Quelle) (Dokumentation Abs. 4.1.6.3) è Ändern der Parameter „DGPS“ nach „GPS“ im Menü „Gültigkeit“ (Dokumentation Abs. 4.2.6) © GEOsat GmbH 2010 - 70 - Version 2.1...
