Frontklappe Zur Linken Seite Öffnen; Frontklappe Zur Rechten Seite Öffnen; Frontklappe Demontieren; Übersicht Bedienelemente - Vaillant 0020217618_00 Betriebsanleitung

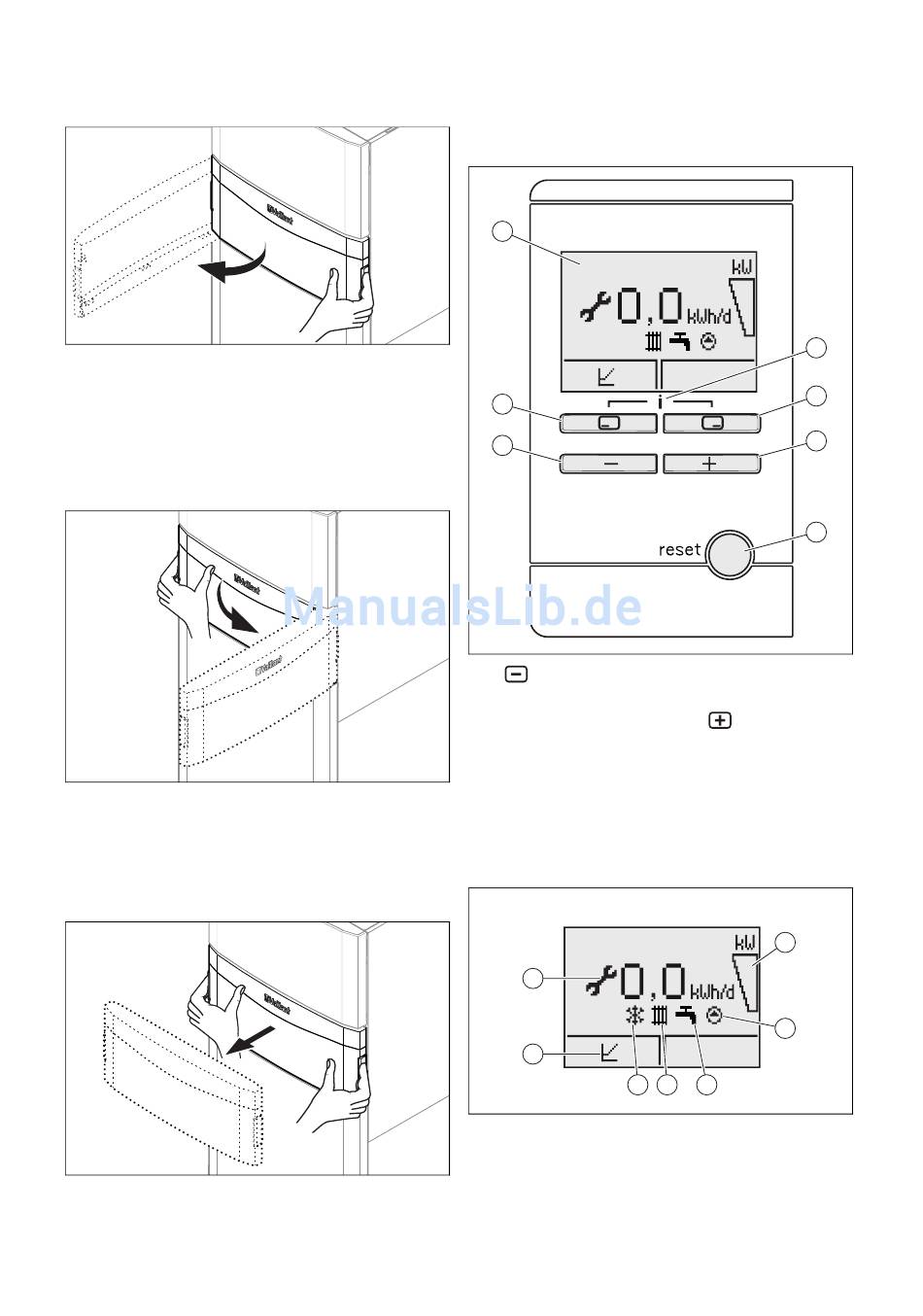

3.2 Frontklappe zur linken Seite
öffnen
▶
Öffnen Sie die Frontklappe zur linken
Seite, indem Sie sie mit der Hand wie
dargestellt zu sich ziehen.
3.3 Frontklappe zur rechten Seite
öffnen
▶
Öffnen Sie die Frontklappe zur rechten
Seite, indem Sie sie mit der Hand wie
dargestellt zu sich ziehen.

3.4 Frontklappe demontieren

▶
Um die Frontklappe zu demontieren,
legen Sie beide Hände wie dargestellt
0020217618_00 uniTOWER Betriebsanleitung
Produktbeschreibung 3
an und ziehen Sie die Frontklappe zu
sich.
3.5 Übersicht Bedienelemente
3
2
1
1
-Taste
2 Linke Auswahl-
taste
3 Display
4 Zugang zum
Menü für Zusatz-
informationen

3.6 Beschreibung des Displays

2
1
7
1 Statistikdaten
2 Wartung erfor-
derlich
4
5
6
7
5 Rechte Auswahl-
taste
6
-Taste
7 Entstörtaste
3
4
6 5
3 Aktueller Modu-
lationsgrad der
Wärmepumpe
7
