SKÖTSELINSTRUKTION/OPERATING INSTRUCTIONS/BEDIENUNGSANLEITUNG
Tremix Golvslipmaskin/Filling grinder/Spachtelschleifmaschine
BESKRIVNING

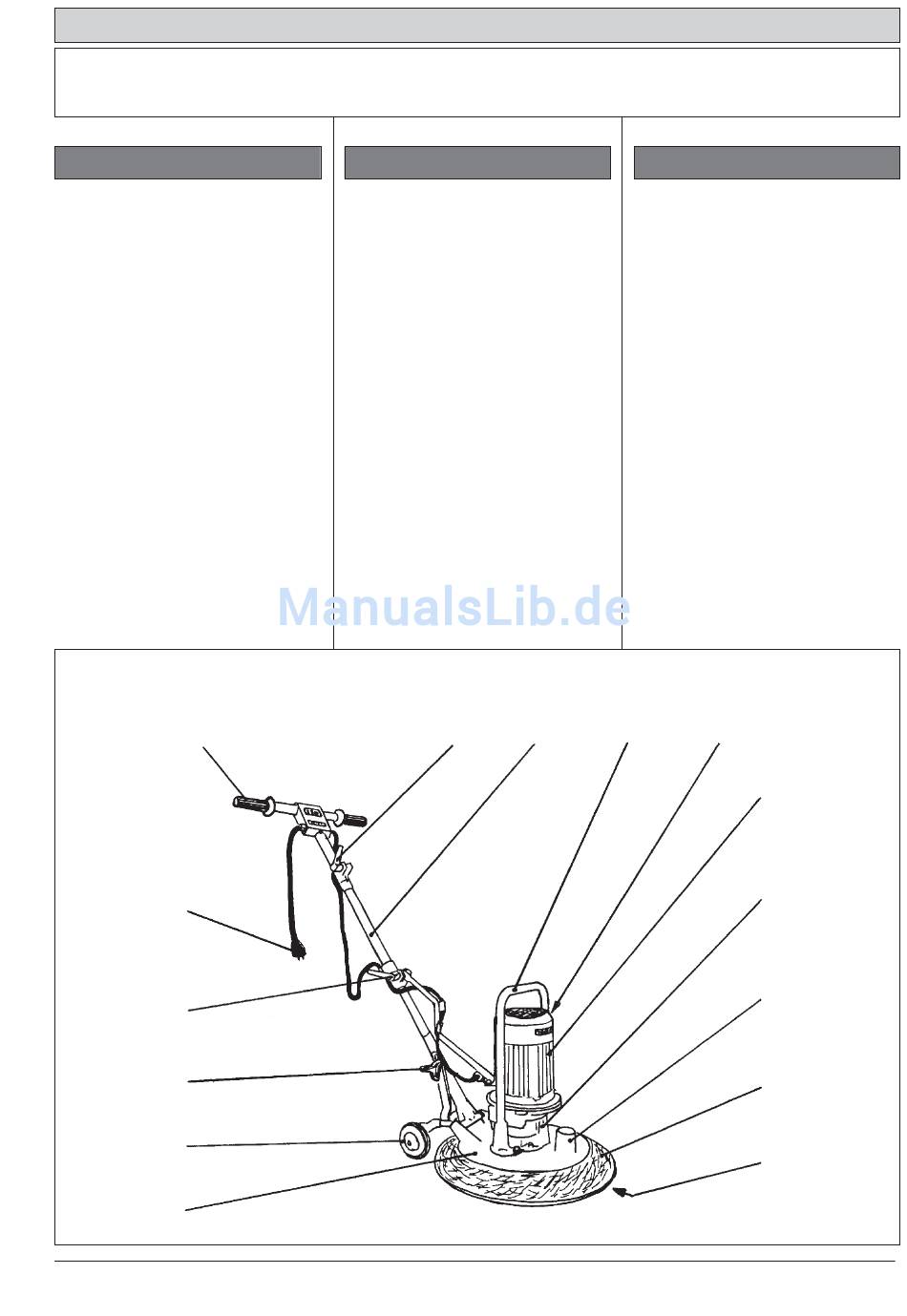

"BILD 1"
(Bilden visar 220 V 1-fas utförande)
1. DÖDMANSGREPP MED START-
STOPP
2. VRED FÖR INSTÄLLNING AV
TELESKOPISK HANDTAGSLÄNGD
3. MANÖVERHANDTAG
4. LYFTBYGEL
5. INSEXNYCKEL TILL
ARBETSVERKTYG
6. ELMOTOR
7. KUGGVÄXELLÅDA
8. ANSLUTNING FÖR DAMMSUGARE
9. DAMMSKYDD
10. FÄSTNAV FÖR VERKTYG
11. APPARATINTAG
12. VRED FÖR HÖJDINSTÄLLNING
13. VRED FÖR LÅSNING AV
TRANSPORTHJUL
14. TRANSPORTHJUL
15. SKYDDSKÅPA
1
11
12
13
14
15
1 1 1 1 1
GS 401
DESCRIPTION
FIGURE 1
(The figure shows the 220 V single-
phase version)
1. "DEAD-MANS-GRIP" WITH ON
AND OFF POSITION
2. KNOB FOR TELESCOPIC
ADJUSTMENT OF THE LENGTH
OF THE HANDLE
3. OPERATING HANDLE
4. EYE BOLT
5. HEXAGON SOCKET CAP
WRENCH FOR MOUNTING OF
THE WORKING TOOL
6. ELECTRIC MOTOR
7. GEAR BOX
8. INLET FOR VACUUM CLEANER
9. DUST COVER
10. CONNECTION HUB FOR TOOLS
11. APPLIANCE INLET
12. KNOB FOR HEIGHT ADJUSTMENT
13. KNOB FOR LOCKING OF THE
TRANSPORT WHEELS
14. TRANSPORT WHEELS
15. PROTECTION HOOD
2
BESCHREIBUNG
BILD 1
( zeigt eine Maschine 220 V, 1-Phase)
1. TOTMANN-SCHALTUNG MIT EIN-/
AUSSCHALTUNG
2. HEBEL FÜR TELESKOPISCHE
DEICHSELLÄNGENVERSTELLUNG
3. STEUERHANDGRIFF
4. HEBEÖSE
5. SECHSKANTSSCHLÜSSEL FÜR
ARBEITSWERKZEUGE
6. ELEKTROMOTOR
7. GETRIEBE
8. ANSCHLUSS AN STAUBSAUGER
9. STAUBBALG
10. BEFESTIGUNGSNABE FÜR
WERKZEUGE
11. ANBAUGERÄTESTECKER
12. HÖHENVERSTELLUNGSHEBEL
HANDRAD ZUM FESTSTELLEN
13.
DER TRANSPORTRÄDER
14. TRANSPORTRÄDER
15. SCHUTZHAUBE
3 4 5
6
7
8
9
10
5
