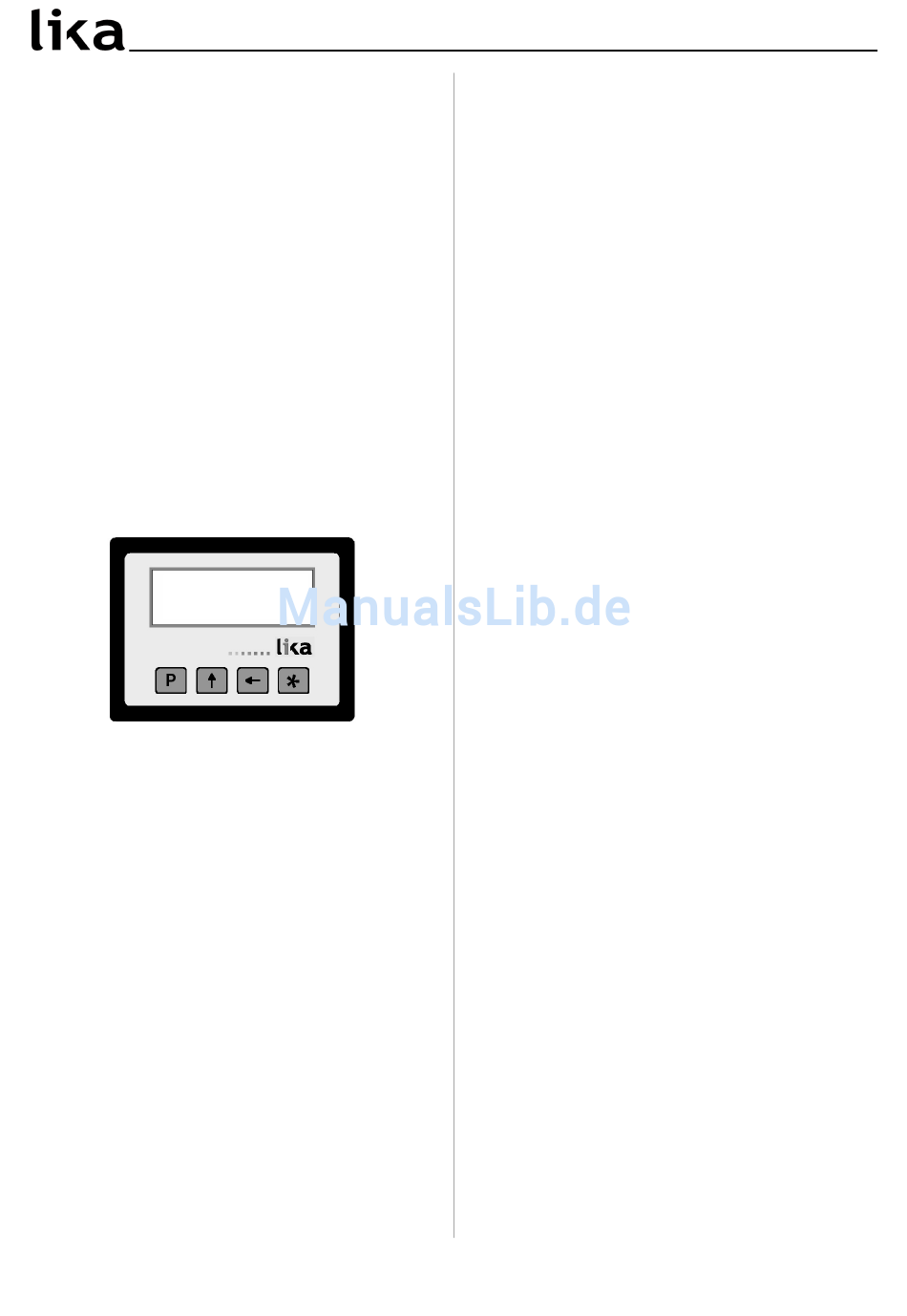

Manuale d'uso
LD140-M7 + SM25
LD141-M7-R-...
LD142-M7-R-...
Descrizione
Il presente manuale è stato realizzato per i prodotti
della serie LD140 e SM25. Questo sistema con
alimentazione a batterie (incluse nella fornitura) è
stato sviluppato per funzionare in modo autonomo
e indipendente (senza alimentazione dall'esterno). Lo
strumento funziona esclusivamente in abbinamento
con i sensori magnetici della serie SM25 e la banda
magnetica MT25.
Elenco sezioni
1 - Norme di sicurezza
2 - Identificazione
3 - Installazione
4 - Istruzioni di montaggio
5 - Connessioni elettriche
6 - Programmazione
7 - Interfaccia RS232 (opzione I1)
8 -Dima di foratura
1 - Norme di sicurezza
Per i collegamenti elettrici si consiglia di seguire
scrupolosamente le note applicative di carattere
elettrico riportate sul catalogo generale. Con
particolare riferimento alla direttiva 2004/108/CE
sulla compatibilità elettromagnetica si devono
rispettare le seguenti precauzioni:
____________________________________________________________________________________________
MAN LD14x I_E_D 4.4.odt
LD14x
Evitare di far passare il cavo dei segnali del
•
sensore vicino a conduttori che trasportano
segnali di potenza (per es. provenienti da
inverter).
Installare il dispositivo il più lontano
•
possibile
elettromagnetici presenti sulla macchina.
Qualora non fosse possibile è necessario
schermarlo in maniera efficace.
Rispettare le connessioni riportate nella sezione "5 -
Connessioni elettriche".
2 - Identificazione
Il dispositivo si identifica mediante il codice e il
numero di serie stampati sull'etichetta e attraverso i
documenti di trasporto dello stesso. Per dettagli
relativi alle caratteristiche elettriche dello strumento
sensore fare riferimento al catalogo del prodotto.
3 - Installazione
Il visualizzatore e il sensore devono essere installati
esclusivamente in accordo al loro grado di
protezione e la temperatura di lavoro previsti e
devono essere protetti da urti accidentali, da
sfregamenti contro altre parti mobili nonché da
soluzioni acide.
4 - Istruzioni di montaggio

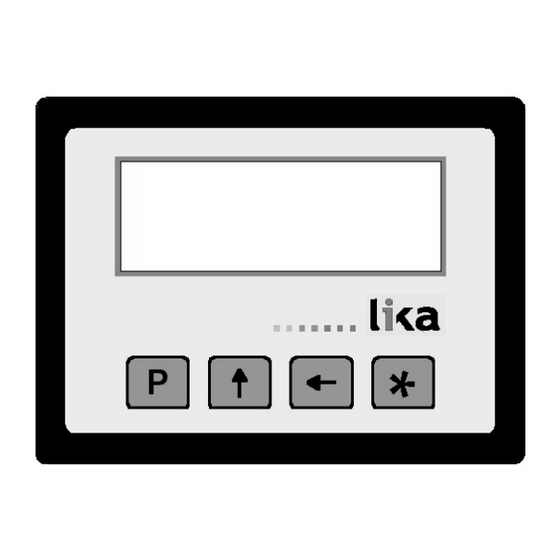

4.1 Visualizzatore
Inserire lo strumento nel foro ricavato nel pannello
senza le clip di fissaggio.
Agganciare le clip sul lato della custodia del
visualizzatore.
Stringere con un cacciavite le viti finché il
visualizzatore è sufficientemente stabile.
Lo strumento è alimentato da 1 batteria 1,5V tipo C
(o AM2 / BABY / LR14 / MN1400 / SP/HP11).
4.2 Banda magnetica
Vedere le istruzioni allegate alla banda magnetica.
4.3 Fissaggio sensore magnetico
4.3.1 Sensore rettangolare SM25-R
Verificare che il sistema meccanico di supporto
garantisca il rispetto delle tolleranze di planarità e
parallelismo tra sensore e banda (Figura 1). Evitare il
contatto tra sensore e banda. Fissare il sensore con 2
viti M3 passanti nelle due asole presenti.
1
dalle fonti di
