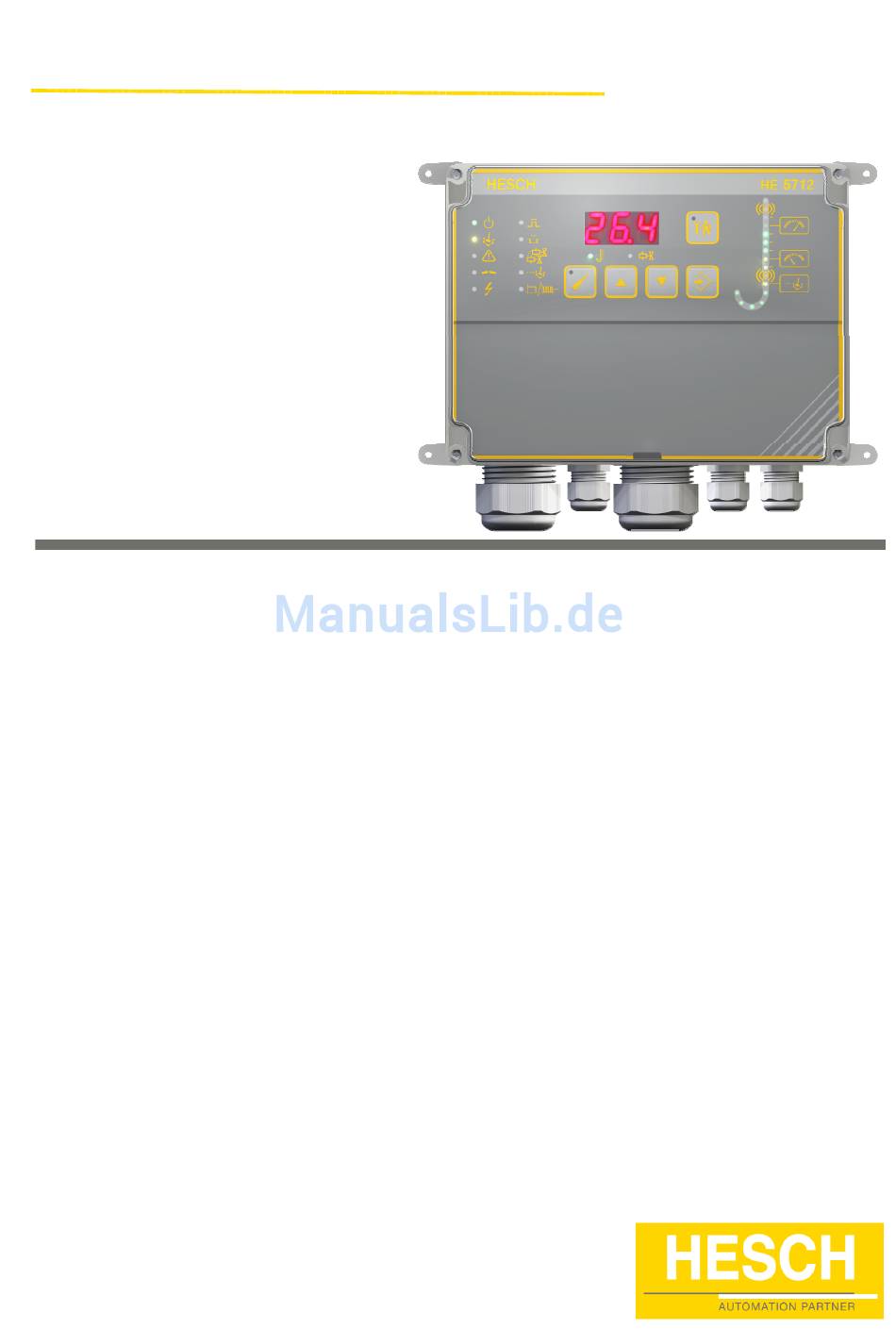

- Seite 1 HE 5712 Filtersteuerung Bedienungsanleitung (Originalsprache Deutsch)
- Seite 2 Herausgeber: HESCH Industrie Elektronik GmbH, Dokumentationsabteilung Urheberrechte © Copyright 2011 HESCH Industrie-Elektronik GmbH. Alle Rechte vorbehalten. Der Inhalt einschließlich Bilder und die Gestaltung dieser Betriebsanleitung unterliegen dem Schutz des Urheberrechts und anderer Gesetze zum Schutz geistigen Eigentums. Die Verbreitung oder Veränderung des Inhalts dieses Handbuchs ist nicht gestattet.
-
Seite 3: Inhaltsverzeichnis
Kapitel 5 Elektrische Inbetriebnahme ....................16 Kapitel 6 Parametrierung ........................18 Kapitel 7 Betrieb der Steuerung......................20 Normalbetrieb ..........................20 Differenzdruckmessung ......................22 Fehlermeldungen........................23 Kapitel 8 Konformitätserklärung......................25 Kapitel 9 Wartung und Service ......................27 Hinweise ............................ 27 HESCH Industrie-Elektronik HE 5712... -
Seite 4: Kapitel 1 Vorwort
HE5712 montieren, verdrahten, in Betrieb nehmen und parametrieren. Dokumenthistorie Datum Beschreibung 09/2011 Ersterstellung 02/2012 Kapitel 6: Reinigungsart/Gesamtzyklus + Delta-P-Messbereich geändert 03/2012 Kapitel 6: Bezeichnung „HE5712_Tool.exe“ ersetzt durch Bezeichnung „SmartTool“; Kapitel 7: Änderung von „Klemmen 17-20“ auf „Klemmen 17-19-20“; Kapitel 8: Konformitätserklärung eingefügt HESCH Industrie-Elektronik HE 5712... -
Seite 5: Rechtliche Bestimmungen
HESCH Industrie-Elektronik GmbH, Boschstraße 8, 31535 Neustadt Hersteller Bestimmungs- Die Magnetventilsteuerung HE 5712 dient zur zeit- oder differenzdruckabhängigen gemäße Steuerung von Magnetventilen in der industriellen Entstaubungstechnik. Bis zu 8 Verwendung Ventile werden gesteuert. Die Ventile werden sequentiell aktiviert und auf Überstrom und Unterbrechung überwacht. -
Seite 6: Kapitel 2 Sicherheitshinweise
Kennzeichnet eine mögliche Gefährdung mit mittlerem Risiko, die Tod oder schwere Körperverletzung zur Folge haben kann, wenn sie nicht vermieden wird. VORSICHT Kennzeichnet eine Gefährdung mit geringem Risiko, die leichte oder mittlere Körperverletzung zur Folge haben könnte, wenn sie nicht vermieden wird. HESCH Industrie-Elektronik HE 5712... - Seite 7 Alle Warnhinweise in diesem Handbuch sind einheitlich aufgebaut. Das Piktogramm Aufbau der kennzeichnet dabei die Art der Gefahr. Warnhinweise SIGNALWORT! (kennzeichnet die Schwere der Gefahr) Ein Hinweistext beschreibt die Gefahr und gibt Hinweise, wie sie vermieden werden kann. HESCH Industrie-Elektronik HE 5712...
-
Seite 8: Sicherheit In Den Einzelnen Betriebsphasen
Die elektrischen Leitungen sind nach den jeweiligen Landesvorschriften zu verlegen (in Deutschland VDE 0100). Die Messleitungen sind getrennt von den Netzleitungen zu verlegen. Die Verbindung zwischen dem Schutzleiteranschluss (im jeweiligen Geräteträger) und einem Schutzleiter ist herzustellen. HESCH Industrie-Elektronik HE 5712... - Seite 9 Nicht benötigte Gehäusebohrungen mit Verschlussbolzen versehen. Reinigung des Gehäuses ist nur mit feuchten Reinigungsmitteln erlaubt, um statische Aufladung zu vermeiden. Eine Reinigung ist erforderlich, um eine erhöhte Staubentwicklung auf dem Gerät zu vermeiden. HESCH Industrie-Elektronik HE 5712...
-
Seite 10: Kapitel 3 Gerätebeschreibung
Kapitel 3 Gerätebeschreibung Kapitel 3 Gerätebeschreibung Draufsicht HE 5712 Abb. 1 HE 5712, Draufsicht mit Legende Typenbezeichnung Anzeige- und Bedienelemente Anschlussraum Verschraubungen HESCH Industrie-Elektronik HE 5712... -
Seite 11: Anzeige- Und Bedienelemente
Kapitel 3 Gerätebeschreibung Anzeige- und Bedienelemente HE 5712 Abb. 2 HE 5712, Anzeige- und Bedienelemente Symbole Bedeutung Betriebsmeldung Reinigung aktiv Alarme aktiv Unterbrechung durch defekte Ventilleitung oder Magnetventile Kurzschluss einer Ventilleitung (Überstrom) Pulszeit Pausenzeit Ventilanzahl Anzahl der Nachreinigungszyklen Gesamt-/Teilzyklus Differenzdruck wird angezeigt... -
Seite 12: Differenzdrucksäule
Delta-P-Messbereich High-Alarm Obere Schwelle – Start Reinigung Untere Schwelle – Stopp Reinigung Low-Alarm Nachreinigungsschwelle Nullung Abb. 3 Differenzdrucksäule Die LEDs dienen im Normalbetrieb zur Anzeige des Differenzdrucks. Im Parametriermodus wird der angewählte Parameterwert durch Blinken gezeigt. HESCH Industrie-Elektronik HE 5712... -
Seite 13: Technische Daten
1 Wechslerkontakt 250 VAC, 5 A als kombinierte Betriebs- und Störmeldung USB Device, Typ B für Schreiben und Lesen der Schnittstellen: Parameter (USB / TTL-Adapter erforderlich) Luft- / Kriechstrecken: Verschmutzungsgrad 2, Überspannungskategorie II EMV: Störaussendung: DIN EN 61000-6-4 Störfestigkeit: DIN EN 61000-6-2 HESCH Industrie-Elektronik HE 5712... - Seite 14 - 25 … + 85 °C Betrieb - 20 … + 50 °C Betrieb in Ex-Zonen - 20 … + 40 °C Relative Luftfeuchte 95 % , keine Betauung zulässig, KUF Relative Luftfeuchte nach DIN 40400 Technische Änderungen vorbehalten. HESCH Industrie-Elektronik HE 5712...
-
Seite 15: Kapitel 4 Montage
Vorschriften sind zu beachten, siehe Kapitel 2 Sicherheit in den einzelnen Betriebsphasen. 223,0 Abmessungen 211,0 200,0 HE 5712 Abb. 4 HE 5712, Draufsicht mit Abmessungen Lieferumfang HE 5712 Betriebsanleitung Hinweis! Überprüfen Sie die Lieferung nach Erhalt auf Vollständigkeit und auf erkennbare Mängel. -
Seite 16: Kapitel 5 Elektrische Inbetriebnahme
Klemmenabdeckung am Gerät vorne an der Aussparung öffnen und Abdeckung entnehmen. Entnehmen Sie den Wert der Versorgungsspannung dem Typenschild. (Es gibt Geräte mit 230 VAC, 115 VAC und 24 VDC Netzspannung). Stellen Sie sicher, dass der PE-Leiter verbunden wird. HESCH Industrie-Elektronik HE 5712... - Seite 17 (Pause) muss > oder = der zehnfachen Pulszeit sein. Die eingestellte Pulszeit gibt die minimal einstellbare Pausenzeit vor. Hinweis! Alle Ventilausgänge eines Systems beziehen sich auf dieselbe Masse (-). Es ist erlaubt, eine Masseleitung für mehrere Ventile zu nutzen. HESCH Industrie-Elektronik HE 5712...
-
Seite 18: Kapitel 6 Parametrierung
OFF, 0%-100% MB 30,0 mbar Obere Schwelle 0%-100% MB 15,0 mbar Untere Schwelle 0%-100% MB 10,0 mbar Low – Alarm OFF, -10%-100% MB Nachreinigungsschwelle [mbar] OFF, -0%-100% MB 2,0 mbar Delta –P-Offset -50,0 – 50,0 mbar 0 mbar HESCH Industrie-Elektronik HE 5712... - Seite 19 Bei der Parametrierung mehrere Geräte bietet sich die Parametrierung mit Service-PC Parametrierung an. Hierfür ist der USB / TTL-Adapter erforderlich, den Sie bei HESCH erhalten. Die mit Service-PC Parameter können per PC und dem Programm „SmartTool“ verändert werden. Mit dem Programm kann eine Konfiguration gespeichert oder eine gesicherte Konfiguration wieder hergestellt werden.
-
Seite 20: Kapitel 7 Betrieb Der Steuerung
Bei Bedarf nächstes Ventil testen. Der aktive Testmodus wird durch die leuchtende LED signalisiert und kann mit der Para-Taste abgebrochen werden. Wird die Test-Taste länger als 2 Sekunden gedrückt, wird das aktuell angesteuerte Ventil mit der gespeicherten Puls- und HESCH Industrie-Elektronik HE 5712... - Seite 21 Pausenzeit betrieben und kann nur mit der Para-Taste abgebrochen werden. Anzeigemodus Pfeiltasten AUF und AB betätigen, um den Anzeigemodus auszuwählen oder zu verändern. Es können der Differenzdruck, das aktuell angesteuerte Magnetventil oder beides im Wechsel angezeigt werden. HESCH Industrie-Elektronik HE 5712...
-
Seite 22: Differenzdruckmessung
Dr uck Messbereich des Sensors High - Alarm obere Schwelle Reinigung Start untere Schwelle Reinigung St opp Verzögerungs- zeit 5 min Low - Alarm Nachreinigung Start Zeit Nach- Reinigung Reinigung reinigung Alarmrelai s Abb. 7: Differenzdruckmessung HESCH Industrie-Elektronik HE 5712... -
Seite 23: Fehlermeldungen
überprüfen Magnetventile auf einwandfreie mechanische Funktion überprüfen Druckluftsystem kontrollieren Die Low-Alarm-LED Der Differenzdruck Eingestellte Puls und unterschreitet die eingestellte Pausenzeiten blinkt Schwelle für länger als 5 anpassen Minuten, ohne die Nachreinigungsschwelle zu erreichen HESCH Industrie-Elektronik HE 5712... - Seite 24 Überprüfen, ob die und erlischt sofort wieder Erholzeit von wenigen Umgebungstemperatur Minuten lässt sich die oberhalb des Steuerung wieder zulässigen Wertes einschalten) liegt. Verhältnis Puls zur Pausenzeit prüfen. Stromaufnahme der Magnetventile kontrollieren Einschränkungen beachten. HESCH Industrie-Elektronik HE 5712...
-
Seite 25: Kapitel 8 Konformitätserklärung
Kapitel 8 Konformitätserklärung Kapitel 8 Konformitätserklärung Auf der nachfolgenden Seite finden Sie unsere Konformitätserklärung für die Filtersteuerung HE 5712. HESCH Industrie-Elektronik HE 5712... - Seite 26 Kapitel 8 Konformitätserklärung HESCH Industrie-Elektronik HE 5712...
-
Seite 27: Kapitel 9 Wartung Und Service
Instandsetzung Metalle und Kunststoffe zur Wiederverwertung geben. Elektro- und Elektronikbauteile Entsorgung sind separat zu sammeln und der entsprechenden Entsorgung zuzuführen. Bestückte Leiterplatten fachgerecht entsorgen. HESCH Industrie-Elektronik GmbH Service Boschstraße 8 D-31535 Neustadt Telefon: + 49 (0) 5032 9535-90 HESCH Industrie-Elektronik...
