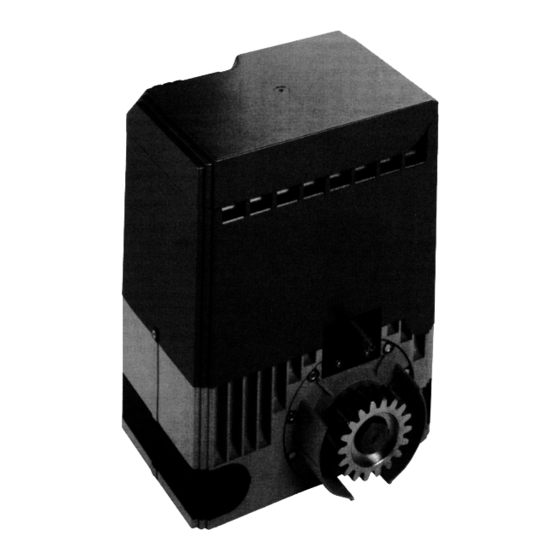

- Seite 1 D811079 -24.10.01 Ver.02 Schiebetorantrieb für die gewerbliche Nutzung ERGO BEDIENUNGS- MONTAGEANLEITUNG...
-
Seite 2: Technische Daten
(Abb. 2). Die Leerrohre für die Kabelverlegung über die Platte herausragen lassen. Den Beton durch Rütteln der Platte verdichten. Die Fundamentplatte muss in der Waage liegen und fluchtend zum Tor einbetoniert werden. Beachten Sie die Maße in Abbildung 3. Das Fundament Ergo - 2... -
Seite 3: Montage Des Getriebemotors
Tores das korrekte Abschalten des Endschalters. Wiederholen Sie den Vorgang in der Aufstellung. Zur Überprüfung dient nun die LED Endschalter AUF. Der maximale Abstand zwischen Endschalter und Schaltfahne beträgt 7mm (s. Beiblatt "Prox"). Den Antrieb wieder verriegeln. Ergo - 3... -
Seite 4: Anordnung Der Elektroanlage
Steuerung mit eingebautem Funkempfänger Schlüsselschalter Blinkleuchte mit angeschlossener Antenne und Kabel RG58 Antrieb Drucktaster Sicherheitsleiste Auswertgerät der Sicherheitsleiste äußeres Lichtschrankenpaar (Sender) äußeres Lichtschrankenpaar (Empfänger) inneres Lichtschrankenpaar mit Säule CF (Sender) inneres Lichtschrankenpaar mit Säule CF (Empfänger) Handsender 1-2-4 Kanäle Ergo - 4... -
Seite 5: Einstellung Des Drehmmoments (Sicherheitsrutschkupplung)
Antriebs. Die Schubkraft muss geringfügig höher eingestellt werden, als für die Torbewegung erforderlich ist. Die Maximalkraft an der Schließkante darf 150N nicht überschreiten. NOTENTRIEGELUNG (Abb. 5a & 5b) Die Notentriegelung darf nur bei stehendem Motor betätigt werden. Ergo - 5... -
Seite 6: Wartung
Es ist im Falle der Rückgewinnung von Materialien erforderlich, dass diese nach Sorten getrennt werden (elektrische Teile – Kupfer – Aluminium – Plastik – usw.). DEMONTAGE Wird das Gerät demontiert, um dann an einem anderen Ort wieder aufgestellt zu werden, ist es notwendig: Ergo - 6... -
Seite 7: Funktionsstörungen. Ursachen Und Abhilfen
Betätigung der Endschalter in Stopanschläge. Der Motor läuft den Endlagen, die auf der über die Rutschkupplung. Zahnstange befestigt sind, verschieben, so dass das Tor vor den Anschlägen stoppt Das Tor läuft unregelmäßig. Die Überprüfen, ob sich das Tor Ergo - 7... - Seite 8 Hand leicht bewegen lässt. Spiel zwischen Ritzel Zahnstange überprüfen. Laufschiene säubern. Mit einem Dynamometer die Kraft an der Schließkante überprüfen. Maximaler Widerstand beim Anhalten des Tores nicht über 150N (~15kg) manuelle Entriegelung stehendem Motor (Notentriegelung) ist aktiviert. Antrieb verriegeln. Ergo - 8...
- Seite 9 Der Anschluß des Kondensator darf nicht geändert werden. ANSCHLÜSSE AN DIE KLEMMLEISTE DER ZUSATZKARTE SOG 19-20 Taster definiert AUF (N.O.). Bei Ergo UP "AUF" in Totmannfunktion Bei Betätigung beginnt der Motor den Öffnungsvorgang, unabhängig davon, in welchem Zustand er sich befindet.
- Seite 10 Abb. 1 Abb. 2 Abb. 3 Abb. 4 Abb. 5b Abb. 5a Abb. 6 Ergo - 10...
- Seite 11 Abb. 7 Abb. 8 Abb. 9 Abb. 10 Ergo - 11...
- Seite 12 Abb. 11 Abb. 12 Abb. 13 ca. 50 mm Abb. 14 Ergo - 12...
- Seite 13 Abb. 15 BFT S.p.a. FRANCE ITALIA Parc Club des Aygalades 35 bd capitaine GEZE 13333 MARSEILLE Cedex 14 Via Lago di Vico, 44 36015 Schio (VI) Tel. 0491101860 0491101866 Tel.naz. 0445 696511 Tel.int. +39 0445 696533 DEUTSCHLAND Vertretung und Lager Fax 0445 696522 Johannisstr.
- Seite 14 MIZAR, ist der Einsatz der Zusatzkarte KONTROLLAMPE TOR OFFEN Mod.”SS” NIGHT MÖGLICH . FIG. 2 MAX 7 mm PROX MONTAGE- und BEDIENUNGSANLEITUNG Via Lago di Vico, 44 36015 Schio (VI) Tel.naz. 0445 696511 Tel.int. +39 0445 696533 Fax 0445 696522 Internet: www.bft.it E-mail: sales@bft.it PROX Ver. 04 -...
- Seite 15 SUPER - 1 MT SUPER - 2 MT PROX 1 PROX 2 PROX 49 48 49 48 SWC2 SWC2 SWO2 SWO2 SWC1 SWO1 16 17 19 20 16 17 19 20 11 12 11 12 S U P E R S U P E R PROX Ver.
- Seite 16 RIGEL 4 (1 Motor) PROX 35 36 38 39 40 11 12 13 14 16 17 19 20 RIGEL 4 RIGEL 4 (2 Motoren) PROX 1 PROX 2 35 36 38 39 40 11 12 13 14 16 17 19 20 RIGEL 4 PROX Ver.
- Seite 17 ORION G MIZAR Gelb PROX Blau START PHOT. Orange SWO. Grün SWC. 24V AC Braun 16 17 M I Z A R PROX Ver. 04...
