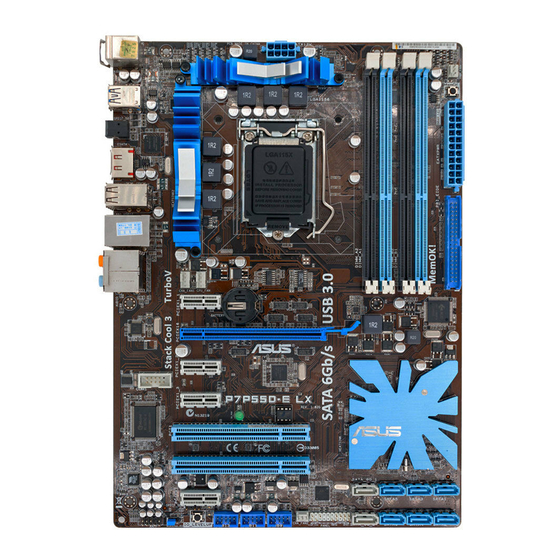

P7P55D-E LX

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Asus P7P55D-E LX

  • Seite 1 P7P55D-E LX...
  • Seite 2: Erste Ausgabe März 2010

    ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...
  • Seite 3: Inhaltsverzeichnis

    Inhalt Inhalt ......................iii Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................viii P7P55D-E LX Spezifikationsübersicht ............ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 Bevor Sie beginnen ..............1-2 Motherboard-Übersicht ...............
  • Seite 4 Kapitel 2: BIOS-Setup Verwalten und Aktualisierung des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS 3 ..........2-3 2.1.4 ASUS BIOS Updater ............2-4 BIOS-Setupprogramm ..............2-7 Aufrufen der BIOS-Einstellungen beim Starten......2-7 Aufrufen der BIOS-Einstellungen nach dem POST .......
  • Seite 5 Boot Settings Configuration .......... 2-23 2.7.3 Security ................. 2-24 Tools-Menü ................. 2-25 2.8.1 ASUS O.C. Profile ............2-25 2.8.2 AI NET 2................ 2-26 2.8.3 ASUS EZ Flash 2 ............2-26 2.8.4 Express Gate ............... 2-26 2.8.5 IO Levelup ..............2-26 Exit-Menü ..................2-27...
  • Seite 6: Erklärungen

    Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://green.asus.com/english/ REACH.htm. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...
  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
  • Seite 8: Über Dieses Handbuch

    An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten finden Sie in den ASUS-Kontaktinformationen. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind. Diese Dokumente gehören nicht zum Lieferumfang des Standardpakets.
  • Seite 9: P7P55D-E Lx Spezifikationsübersicht

    DIMMs unterstützen nur ein DIMM pro Kanal. Beziehen Sie sich auf die Liste qualifizierter Anbieter für Details. *** Eine Liste qualifizierter Anbieter finden Sie unter www.asus.com oder in diesem Benutzerhandbuch Erweiterungssteckplätze 1 x PCI Express 2.0 x16-Steckplatz 4 x PCI Express 2.0 x1-Steckplätze (2.5GT/s) 2 x PCI-Steckplätze...
  • Seite 10: Asus Ez Diy

    - MemOK! - Express Gate - ASUS EPU ASUS Quiet Thermische Lösungen: - ASUS lüfterloses Design: elegante Kühlkörperlösung - ASUS lüfterloses Design: Stack Cool 3 - ASUS Fan Xpert ASUS Crystal Sound: - ASUS Noise Filter ASUS EZ DIY: - ASUS Q-Shield - ASUS O.C.
  • Seite 11 BIOS-Funktionen 16 Mb Flash ROM, AMI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.5, ACPI 2.0a, Mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3 Verwaltung WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE Support-DVD-Inhalt...
  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS P7P55D-E LX Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!
  • Seite 14: Vollständige Usb 3.0-Unterstützung

    Vollständige USB 3.0-Unterstützung Erleben Sie den ultraschnellen Datentransfer bei 4.8 Gb/s mit USB 3.0–den neuesten Verbindungsstandard. Entwickelt, um Komponenten und Peripherie der nächsten Generation leicht zu verbinden, überträgt USB 3.0 die Daten 10X schneller und ist rückwärts kompatibel mit USB 2.0-Komponenten. Vollständige SATA 6Gb/s-Unterstützung Mit der Unterstützung der Serial ATA (SATA)-Speicheroberfläche der nächsten Generation bietet dieses Motherboard Datentransferraten von bis zu 6.0Gb/s ausgestattet, liefert dieses...
  • Seite 15: Motherboard-Layout

    JMB361 IDE-Anschluss (40-1-pol. Digitaler-Audioanschluss (4-1-pol. ® 1-27 1-26 PRI_IDE [blau]) SPDIF_OUT) Intel P55 Serial ATA-Anschlüsse ® 1-23 1-28 Standy-Stromversorgung LED (7-pol. SATA 1-6) Marvell Serial ATA 6.0 Gb/s-Anschlüsse ® 1-26 Serieller Port-Anschluss (10-1-pol. COM1) 1-25 (7-pol. SATA_6G_1/2 [grau]) ASUS P7P55D-E LX...
  • Seite 16: Zentralverarbeitungseinheit (Cpu)

    Sockel befindet und die Sockelpole nicht verbogen sind. Nehmen Sie unverzüglich Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP-Abdeckung/ Sockelpolen/Motherboardkomponenten festzustellen sind. ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. •...
  • Seite 17 CPU-Kerben passen. Die CPU passt nur in eine Richtung ein. Stecken Sie die CPU nicht mit übermäßiger Kraft in den Steckplatz ein, um ein Verbiegen der Goldenes Sockelkontaktstifte und Schäden an Dreieck der CPU zu vermeiden. Ausrichtungsnasen ASUS P7P55D-E LX...
  • Seite 18 Geben Sie einige Tropfen der Wärmeleitpaste auf den Bereich der CPU, welcher mit dem Kühlkörper in Kontakt tritt, und verteilen Sie sie gleichmäßig und nicht zu dick. Bei einigen Kühlkörpern ist die Wärmeleitpaste bereits aufgetragen. In diesem Fall können Sie diesen Schritt überspringen.
  • Seite 19: Installieren Von Cpu-Kühlkörper Und Lüfter

    Druckstifte auf die Löcher am Motherboard ausgerichtet wurden. Drücken Sie jeweils zwei Druckstifte diagonal nach unten, um die Kühlkörper- Lüfter-Einheit zu befestigen. Richten Sie die Kühlkörper-Lüfter-Einheit so aus, dass das CPU-Lüfterkabel den kürzesten Weg zum CPU-Lüfteranschluss hat. ASUS P7P55D-E LX...
  • Seite 20: Installieren Des Cpu-Kühlkörpers Und Lüfters

    Verbinden Sie das CPU-Lüfterkabel mit dem markierten CPU_FAN-Anschluss am Motherboard. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardware- Überwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 1.6.3 Deinstallieren des CPU-Kühlkörpers und -Lüfters So deinstallieren Sie den CPU-Kühlkörper und -Lüfter: Trennen Sie das CPU-Lüfterkabel von dem Anschluss am Motherboard.
  • Seite 21: Systemspeicher

    Module sind anders gekerbt. DDR3-Module wurden für eine höhere Leistung mit weniger Stromverbrauch entwickelt. Die nachstehende Abbildung zeigt die Position der DDR3 DIMM-Steckplätze an: Empfohlene Speicherkonfigurationen Ein DIMM: Installieren Sie ein DIMM-Speichermodul in Steckplatz A1 oder B1 als eine Single-Channel- Konfiguration. Zwei DIMMs (Dual-Channel-Konfiguration): Vier DIMMs (Dual-Channel-Konfiiguration): ASUS P7P55D-E LX...
  • Seite 22: Speicherkonfigurationen

    1.7.2 Speicherkonfigurationen Sie können 1GB, 2GB und 4GB ungepufferte und nicht-ECC DDR3 DIMMs in den DIMM- Steckplätzen installieren. • Sie können in Kanal A und Kanal B verschiedene Speichergrößen installieren. Das System bildet die Gesamtgröße des kleineren Kanals für die Dual-Channel-Konfiguration ab.
  • Seite 23 P7P55D-E LX� Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-1067MHz für CPU bei 2,66, 2,8 und 2,93GHz DIMM-Sockel- Timing Unterstützung (Opt.) Anbieter Artikelnummer Größe Chip- Marke Chip-Nr. Spannung Lable(Bios) CORSAIR CM3X1024-1066C7 1024MB DS Heat-Sink Package • • • Crucial CT12864BA1067.8FF 1024MB SS...
  • Seite 24 P7P55D-E LX� Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-1333MHz für CPU bei 2,66, 2,8 und 2,93GHz (Fortsetzung) DIMM-Sockel- Unterstützung Timing Anbieter Artikelnummer Größe Chip-Marke Chip-Nr. Spannung (Opt.) Dimm(Bios) Crucial CT25672BA1339.18FF 2048MB DS MICRON D9KPT(ECC) 9(1333-9-9-9-24) • • • Crucial BL25664BA1336.16SFB1 4096MB(Kit of 2) DS NA Heat-Sink Package 6-6-6-20(1333-9-9-9-24) 1.8...
  • Seite 25 P7P55D-E LX� Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-1600MHz für CPU bei 2,66GHz DIMM-Sockel- Unterstützung Timing Anbieter Artikelnummer Größe Chip-Marke Chip-Nr. Spannung (Opt.) Dimm(Bios) A-DATA AD31600E001GMU 3072MB(Kit of 3) SS N/A Heat-Sink Package 8-8-8-24(1333-9-9-9-24) 1.65-1.85 • • • A-DATA AD31600F002GMU(XMP) 6144MB(Kit of 3) DS N/A Heat-Sink Package 7-7-7-20(1333-9-9-9-24) 1.75-1.85...
  • Seite 26 P7P55D-E LX� Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-1625MHz für CPU bei 2,8 und 2,93GHz DIMM-Sockel- Unterstützung SS/DS Chip- Timing Anbieter Artikelnummer Größe Marke Chip-Nr. Lable(Bios) Spannung (Optional) KINGSTON KHX13000D3LLK2/2GN(EPP) 2048MB(Kit of 2) SS Heat-Sink Package • • • KINGSTON KHX13000D3LLK2/2GX(XMP)
  • Seite 27 P7P55D-E LX� Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-1866MHz für CPU bei 2,66GHz DIMM-Sockel- Unterstützung Chip- Timing Anbieter Artikelnummer Größe Chip-Nr. Spannung (Optional) Marke Dimm(Bios) Apacer 78.0AGCQ.CBZ(XMP) 3GB(Kit of 3) Heat-Sink Package 9-9-9-27(1066-8-8-8-20) • Crucial BL12864BE2009.8SFB3(EPP) Heat-Sink Package 9-9-9-28(1333-9-9-9-24) • •...
  • Seite 28 DIMMs mit einer höheren Frequenz zusammen mit einen 2,66GHz-Prozessor zu benutzen, aktivieren Sie die Funktione DRAM O.C Profile im BIOS. Details dazu finden Sie in Abschnitt 2.4.2 Ai Overclock Tuner. • Besuchen Sie die ASUS-Webseite für die neuste Liste der qualifizierten Speicher-Anbieter. 1-16 Kapitel 1: Produkteinführung...
  • Seite 29: Installieren Einer Erweiterungskarte

    PCI Express 2.0 x16-Steckplätze Das Motherboard verfügt über einen PCI Express 2.0 x16-Steckplatz mit Unterstützung für PCI Express x16 2.0-Grafikkarten, die den PCI Express-Spezifikationen entsprechen. Beziehen Sie sich auf Abschnitt 1.6 Motherboard-Übersicht, um die Erweiterungssteckplätze zu finden. ASUS P7P55D-E LX 1-17...
  • Seite 30: Jumper

    Jumper RTC RAM Löschen (3-pol. CLRTC) Mit diesen Jumpern können Sie das Echtzeituhr- (RTC) RAM im CMOS löschen. Sie können die Einstellung des Datums und der Zeit sowie die Systemsetup-Parameter im CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im CMOS, die Systemeinstellungsinformationen wie z.B.
  • Seite 31: Onboard-Schalter

    Während des POST erscheint eine Meldung, um Sie daran zu erinnern, dass das BIOS auf seine Standardwerte zurückgesetzt wurde. • Wir empfehlen Ihnen, dass Sie, nachdem Sie die MemOK!-Funktion benutzt haben, die neuste BIOS-Version von der ASUS-Webseite unter www.asus.com herunterladen und Ihr BIOS damit aktualisieren.. ASUS P7P55D-E LX 1-19...
  • Seite 32 IO Level UP Der IO Level UP-Schalter ermöglicht eine Leistungssteigerung der USB 3.0-Anschlüsse auf der Rücktafel, sowie der integrierten SATA 6Gb/s-Anschlüsse. Zwei verschiedenfarbige LEDs sind für die Erkennung verschiedener Geschwindigkeitsmodi eingebaut. Drücken Sie den IO Level UP-Schalter und starten Sie das System neu, um die grüne (USB3.0) LED zu aktivieren.
  • Seite 33: Anschlüsse

    Line In Line In Line In Hellgrün Line Out Frontlautsprecher-Ausgang Frontlautsprecher-Ausgang Frontlautsprecher-Ausgang Mic In Mic In Mic In Mic In Rosa Orange – – Center/Subwoofer Center/Subwoofer Schwarz – Rücklautsprecher-Ausgang Rücklautsprecher-Ausgang Rücklautsprecher-Ausgang Grau – – – Seitenlautsprecher-Ausgang ASUS P7P55D-E LX 1-21...
  • Seite 34: Interne Anschlüsse

    System nicht starten. • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Recommended Power Supply Wattage Calculator unter http:// support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=en-us. CPU-, Gehäuse- und Netzteillüfteranschlüsse (4-pol. CPU_FAN, 4-pol. CHA_FAN1, 3-pol. CHA_FAN2, 3-pol. PWR_FAN) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der...
  • Seite 35 Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA-Laufwerken vorgesehen. Wenn Sie Serial ATA-Festplatten installiert haben, können Sie mit der Intel ® Matrix Storage-Technologie über den Onboard Intel P55-Chipsatz eine RAID 0-, 1-, 5- und ® 10-Konfiguration erstellen. ASUS P7P55D-E LX 1-23...
  • Seite 36 • Diese Anschlüsse sind standardmäßig auf Standard IDE-Modus eingestellt. Im Standard IDE-Modus können Sie an diesen Anschlüssen Serial ATA-Boot-/Datendisks anschließen. Wenn Sie planen mit Laufwerken an diesen Anschlüssen ein RAID-Set erstellen wollen, setzen Sie das Element Configure SATA as im BIOS auf [RAID]. Bevor Sie ein RAID-Set erstellen, lesen Sie den Abschnitt RAID configurations oder •...
  • Seite 37 Dieser Sockel ist für einen seriellen (COM-) Anschluss gedacht. Verbinden Sie das serielle Anschlussmodulkabel mit diesem Sockel und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das COM-Modul muss separat erworben werden. ASUS P7P55D-E LX 1-25...
  • Seite 38 Digitaler Audioanschluss (4-1-pol. SPDIF_OUT) Dieser Anschluss ist für zusätzlichel Sony/Philips Digital Interface (S/PDIF)-Anschlüsse vorgesehen. Verbinden Sie das S/PDIF-Ausgangsmodulkabel mit diesen Anschluss und installieren Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Das S/PDIF-Modul muss separat erworben werden. Marvell ®...
  • Seite 39: Kabelanschluss

    DMA-Kabelanschluss passt. Dies verhindert eine falsche Einsteckrichtung beim Anschließen des IDE-Kabels. • Verwenden Sie für Ultra DMA 133/100/66-IDE-Geräte ein 80-adriges IDE-Kabel. Wenn ein Gerätejumper auf “Cable-Select” eingestellt ist, müssen alle anderen Gerätejumper ebenfalls diese Einstellung haben. ASUS P7P55D-E LX 1-27...
  • Seite 40: Onboard Leds

    1.11.3 Onboard LEDs POST State LED Die POST State LED zeigt den Status von DRAM während des Motherboard-Boot- Vorgangs an. Wenn ein fehler auftritt, leuchtet die LED neben dem fehlerhaften Gerät dauerhaft, bis das Problem behoben wurde. Diese benutzerfreundliche Entwicklung bietet einen intuitiven Weg zur Lokalisierung des Grundproblems innerhalb einer Sekunde.
  • Seite 41: Installieren Eines Betriebssystems

    Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 1.13.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü...
  • Seite 42 1-30 Kapitel 1: Produkteinführung...
  • Seite 43: Kapitel 2: Bios-Setup

    Installieren des ASUS Update So installieren Sie ASUS Update: Legen Sie die Support-DVD in das optische Laufwerk ein. Klicken Sie im Main-Menü auf den Tab Utilities und danach auf Install ASUS Update VX.XX.XX. Das ASUS Update-Programm wird nun auf Ihr System kopiert.
  • Seite 44: Asus Ez Flash 2

    Abschnitt 2.9 Exit-Menü für Details. 2.1.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS ohne ein auf dem betriebssystem basierenden Programm aktualisieren. Laden Sie die neuste BIOS-Datei von der ASUS-Webseite unter www.asus.com herunter, bevor Sie dieses Programm verwenden.
  • Seite 45: Asus Crashfree Bios 3

    Wenn die richtige BIOS-Datei gefunden wurde, führt EZ Flash 2 die BIOS-Aktualisierung durch und startet dann automatisch das System neu. • ASUS EZ Flash 2-Programma unterstützt USB-Flashdisks nur im FAT 32/16-Format und Einzelpartition. • Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! 2.1.3...
  • Seite 46: Asus Bios Updater

    Stecken Sie das USB-Flashlaufwerk zusammen mit der neusten BIOS-Datei und den BIOS- Updater in ein USB-Anschluss. Starten Sie Ihren Computer. Wenn das ASUS-Logo erscheint, drücken Sie <F8>, um das BIOS Boot Device Select-Menü anzuzeigen. Legen Sie die Support-DVD in das optische Laufwerk und wählen Sie das optische Laufwerk als Boot-Gerät.
  • Seite 47: Das Aktuelle Bios Sichern

    ASUSTek BIOS Updater for DOS V1.00b [09/06/22] FLASH TYPE: MXIC 25L1605A Current ROM Update ROM BOARD: P7P55D-E LX BOARD: Unknown VER: 0019 VER: Unknown DATE: 12/02/2009 DATE: Unknown PATH: BIOS backup is done! Press any key to continue. Note Saving BIOS: ASUS P7P55D-E LX...
  • Seite 48: Die Bios-Datei Aktualisieren

    <Eingabetaste> D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V1.00b [09/06/22] FLASH TYPE: MXIC 25L1605A Current ROM Update ROM BOARD: Unknown BOARD: P7P55D-E LX VER: Unknown VER: 0019 DATE: Unknown DATE: 12/02/2009 PATH: P7P55D.ROM 2097152 2009-08-06 17:30:48...
  • Seite 49: Bios-Setupprogramm

    Menü. Siehe Abschnitt 2.9 Exit-Menü. • Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen. Main-Menü...
  • Seite 50: Sata 1-6

    2.3.1 SATA 1-6 Das BIOS erkennt automatisch die vorhandenen IDE/SATA-Geräte, wenn Sie das BIOS- Setup-Programm aufrufen. Jedes IDE/SATA-Gerät hat jeweils ein Untermenü. Wählen Sie ein Gerät und drücken anschließend die <Eingabetaste>, um die Informationen zu dem IDE/SATA-Gerät anzeigen zu lassen. Die Werte neben den mit gedämpfter Farbe dargestellten Elementen (Device, Vendor, Size, LBA Mode, Block Mode, PIO Mode, Async DMA, Ultra DMA, und SMART monitoring) werden vom BIOS automatisch ermittelt und sind nicht vom Benutzer einstellbar.
  • Seite 51: Ahci Configuration

    Stellt die Self-Monitoring, Analysis and Reporting-Technologie ein. Konfigurationsoptionen: [Disabled] [Enabled] 2.3.4 System Information Dieses Menü gibt Ihnen einen Überblick über die allgemeinen Systemspezifikationen. Die Werte der Elemente BIOS Information, CPU Specification und System Memory in diesem Menü werden vom BIOS automatisch ermittelt. ASUS P7P55D-E LX...
  • Seite 52: Ai Tweaker-Menü

    Ai Tweaker-Menü Im Ai Tweaker-Menü können Sie die Einstellungen für die Systemleistung festlegen. Beim Einstellen der Elemente im AI Tweaker-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. Die Standardwerte hängen von den am Motherboard installierten Speichermodulen und CPU ab.
  • Seite 53: Ai Overclock Tuner [Auto]

    Wenn Sie DIMMs mit einer höheren als die in den Intel CPU-Spezifikationen ® festgelegten Frequenz benutzen, verwenden Sie die exklusive ASUS DRAM O.C. Profile-Funktion, um DRAM zu übertakten. • Regeln Sie die BCLK-Frequenz, um nach der Annahme der D.O.C.P.-Funktion eine bessere Leistung zu erzielen.
  • Seite 54: Pcie Frequency [Xxx]

    2.4.3 CPU Ratio Setting [Auto] Hier können Sie das Verhältnis des CPU-Kerntakts zur BCLK-Frequenz einstellen. Benutzen Sie die Taste <+> oder <->, um den Wert einzustellen. Der gültige Wertebereich unterscheidet sich je nach CPU-Modell. 2.4.4 Intel(R) SpeedStep(TM) Tech [Enabled] Wenn auf [Disabled] eingestellt, arbeitet die CPU mit der Standardgeschwindigkeit. Wenn auf [Enabled] eingestellt, wird die CPU-Geschwindigkeit vom betriebssystem gesteuert.
  • Seite 55: Dram Timing Control

    Konfigurationsoptionen: [Auto] [4 DRAM Clock] [6 DRAM Clock] DRAM WRITE To WRITE Delay (DR) [Auto] Konfigurationsoptionen: [Auto] [2 DRAM Clock] – [9 DRAM Clock] DRAM WRITE To WRITE Delay (SR) [Auto] Konfigurationsoptionen: [Auto] [4 DRAM Clock] [6 DRAM Clock] ASUS P7P55D-E LX 2-13...
  • Seite 56: Cpu Differential Amplitude

    2.4.10 CPU Differential Amplitude [Auto] Unterschiedliche AMP können die BCLK-Übertaktungsfähigkeit verbessern. Konfigurationsoptionen: [Auto] [700mV] [800mV] [900mV] [1000mV] 2.4.11 CPU Clock Skew [Auto] Das Einstellen dieses Elementes kann bei der Verbesserung der BCLK-Übertaktungsfähigkeit helfen. Sie können NB Clock Skew zur gleichen zeit einstellen. Konfigurationsoptionen: [Auto] [Normal] [Delay 100ps]–[Delay 1500ps] Einige der folgenden Elemente werden durch die Eingabe der Werte über die Zifferntastatur eingegeben und mit der <Eingabetatste>...
  • Seite 57: Pch Voltage

    2.4.18 CPU Spread Spectrum [Auto] [Auto] Automatische Konfiguration. [Disabled] Verbessert die BCLK-Übertaktungsfähigkeit. [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. 2.4.19 PCIE Spread Spectrum [Auto] [Auto] Automatische Konfiguration. [Disabled] Verbessert die PCIE-Übertaktungsfähigkeit. [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. ASUS P7P55D-E LX 2-15...
  • Seite 58: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools...
  • Seite 59 Dieses Element erscheint nur, wenn Intel(R) C-STATE Tech auf [Enabled] eingestellt wurde Wir empfehlen die Einstellung dieses Elements auf [Auto], damit das BIOS den von Ihrer CPU unterstützten C-State-Modus automatisch erkennt. Konfigurationsoptionen: [Auto] [C1] [C3] [C6] ASUS P7P55D-E LX 2-17...
  • Seite 60: Uncore Configuration

    2.5.2 Uncore Configuration Das Menü Uncore Configuration ermögicht Ihnen die Änderungen der erweiterten Chipsatz- Einstellungen. Memory Remap Feature [Enabled] [Disabled] Keine Neuzuweisung des Speichers möglich. [Enabled] Ermöglicht einen vorher von PCI-Geräten überschriebenen Segmentes des Speichers oberhalb des gesamten physikalischen Speichers neu zugewiesen zu werden.
  • Seite 61: Usb Configuration

    Systemstart benötigt werden. [No] BIOS konfiguriert alle Geräte des Systems, wenn [No] gewählt wurde. 2.5.6 Intel VT-d Configuration [Disabled] Configuration [Disabled] [Disabled] [Disabled] Deaktiviert die Intel Virtualization-Technologie für Directed I/O. [Enabled] Aktiviert die Intel Virtualization-Technologie für Directed I/O. ASUS P7P55D-E LX 2-19...
  • Seite 62: Power-Menü

    Power-Menü Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um sich die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power...
  • Seite 63: Apm Configuration

    Diese Funktion erfordert ein ATX-Netzteil mit mindestens 1A am +5VSB-Kontakt. Power On By PS/2 Mouse [Disabled] [Disabled] Deaktiviert das Einschalten durch eine PS/2-Maus. [Enabled] Aktiviert das Einschalten durch eine PS/2-Maus. Diese Funktion erfordert ein ATX-Netzteil mit mindestens 1A am +5VSB-Kontakt. ASUS P7P55D-E LX 2-21...
  • Seite 64: Hardware Monitor

    2.6.7 Hardware Monitor CPU/MB Temperature [xxxºC/xxxºF] Die integrierte Hardware-Überwachung erkennt die Motherboard- und CPU-Temperaturen automatisch und zeigt sie an. Wählen Sie Ignored, wenn Sie die erkannten Temperaturwerte nicht anzeigen lassen möchten. CPU Fan Speed [xxxxRPM] or [Ignored] / [N/A] Chassis Fan 1/2 Speed [xxxxRPM] or [Ignored] / [N/A] Power Fan Speed [xxxxRPM] or [Ignored] / [N/A] Die integrierte Hardware-Überwachung erkennt automatisch die CPU-, Gehäuse und Netzteil-Lüfterdrehzahlen und zeigt sie in Umdrehungen pro Minute (RPM) an.
  • Seite 65: Boot-Menü

    [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. [Enabled] Aktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. AddOn ROM Display Mode [Force BIOS] [Force BIOS] Die ROM-Meldungen dritter Parteien werden während des Boot-Vorgangs zwangsweise angezeigt.
  • Seite 66: Security

    2.7.3 Security Die Elemente im Security-Menü gestatten Ihnen, die Systemsicherheitseinstellungen zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. Change Supervisor Password Wählen Sie dieses Element, um das Supervisor-Kennwort einzurichten oder zu ändern. Das Element Supervisor-Kennwort auf dem Oberteil des Bildschirms zeigt die Werkseinstellung Not Installed an.
  • Seite 67: Tools-Menü

    <Eingabetaste>, um das Untermenü anzeigen zu lassen. BIOS SETUP UTILITY Main Ai Tweaker Advanced Power Boot Tools Exit ASUS O.C. Profile AI NET 2 ASUS EZ Flash 2 Express Gate [Auto] Enter OS Timer [10 Seconds] Reset User Data [No] IO Levelup [Disabled] Select Screen ←→...
  • Seite 68: Ai Net 2

    2.8.3 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen.
  • Seite 69: Exit-Menü

    Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie Ok, um die Standardwerte zu laden. Wählen Sie Exit & Save Changes oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. ASUS P7P55D-E LX 2-27...
  • Seite 70 2-28 Kapitel 2: BIOS-Informationen...
