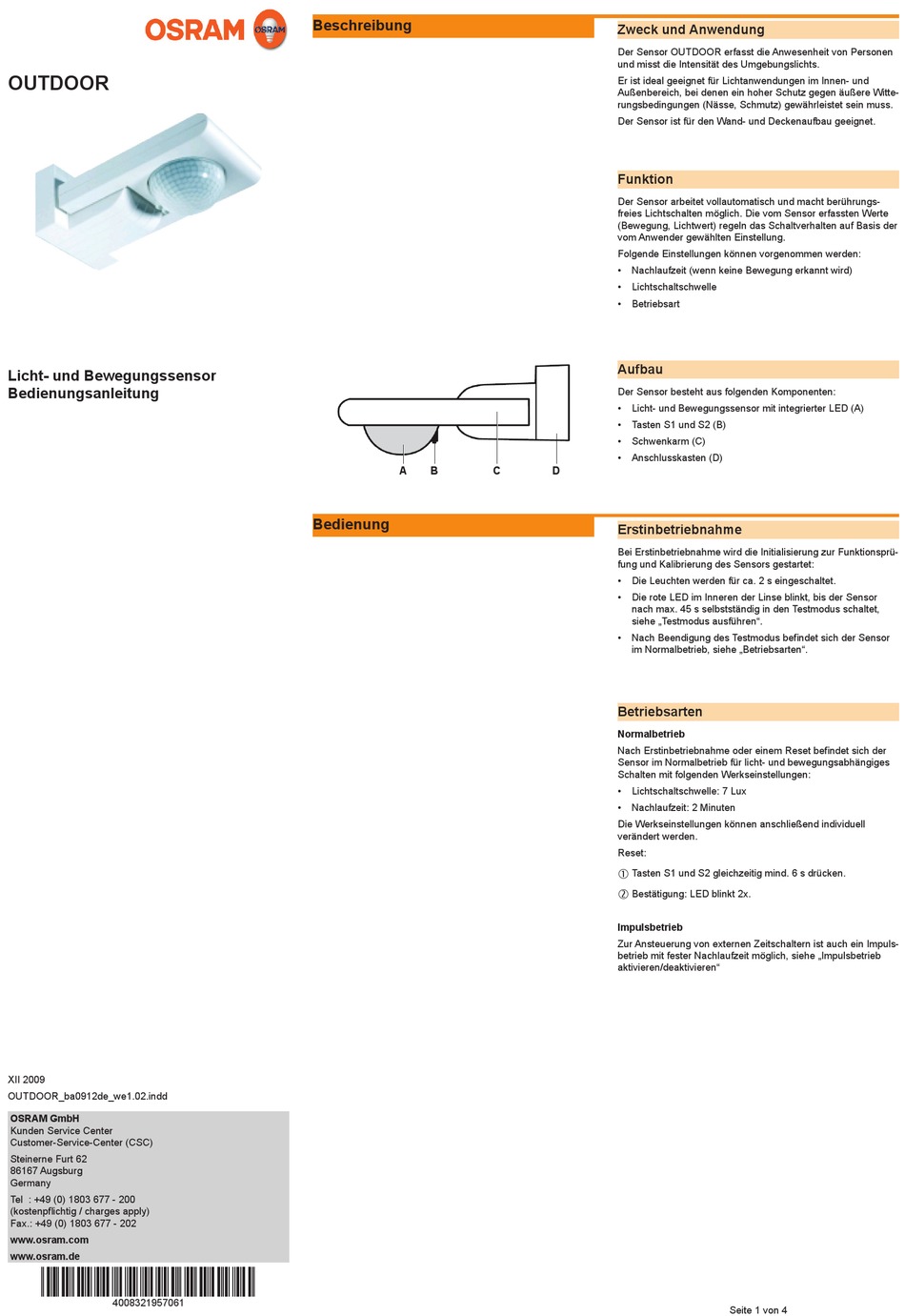

OSRAM OUTDOOR Bedienungsanleitung

OUTDOOR
Licht- und Bewegungssensor
Bedienungsanleitung
XII 2009
OUTDOOR_ba0912de_we1.02.indd
OSRAM GmbH
Kunden Service Center
Customer-Service-Center (CSC)
Steinerne Furt 62
86167 Augsburg
Germany
Tel : +49 (0) 1803 677 - 200
(kostenpflichtig / charges apply)
Fax.: +49 (0) 1803 677 - 202
www.osram.com
www.osram.de
40083219570616
4008321957061
Beschreibung
A B
Bedienung
Zweck und Anwendung
Der Sensor OUTDOOR erfasst die Anwesenheit von Personen
und misst die Intensität des Umgebungslichts.
Er ist ideal geeignet für Lichtanwendungen im Innen- und
Außenbereich, bei denen ein hoher Schutz gegen äußere Witte-
rungsbedingungen (Nässe, Schmutz) gewährleistet sein muss.
Der Sensor ist für den Wand- und Deckenaufbau geeignet.
Funktion
Der Sensor arbeitet vollautomatisch und macht berührungs-
freies Lichtschalten möglich. Die vom Sensor erfassten Werte
(Bewegung, Lichtwert) regeln das Schaltverhalten auf Basis der
vom Anwender gewählten Einstellung.
Folgende Einstellungen können vorgenommen werden:
• Nachlaufzeit (wenn keine Bewegung erkannt wird)
• Lichtschaltschwelle
• Betriebsart
Aufbau
Der Sensor besteht aus folgenden Komponenten:
• Licht- und Bewegungssensor mit integrierter LED (A)
• Tasten S1 und S2 (B)
• Schwenkarm (C)
• Anschlusskasten (D)
C D
Erstinbetriebnahme
Bei Erstinbetriebnahme wird die Initialisierung zur Funktionsprü-
fung und Kalibrierung des Sensors gestartet:
• Die Leuchten werden für ca. 2 s eingeschaltet.
• Die rote LED im Inneren der Linse blinkt, bis der Sensor
nach max. 45 s selbstständig in den Testmodus schaltet,
siehe „Testmodus ausführen".
• Nach Beendigung des Testmodus befindet sich der Sensor
im Normalbetrieb, siehe „Betriebsarten".
Betriebsarten
Normalbetrieb
Nach Erstinbetriebnahme oder einem Reset befindet sich der
Sensor im Normalbetrieb für licht- und bewegungsabhängiges
Schalten mit folgenden Werkseinstellungen:
• Lichtschaltschwelle: 7 Lux
• Nachlaufzeit: 2 Minuten
Die Werkseinstellungen können anschließend individuell
verändert werden.
Reset:
 Tasten S1 und S2 gleichzeitig mind. 6 s drücken.
‚ Bestätigung: LED blinkt 2x.
Impulsbetrieb
Zur Ansteuerung von externen Zeitschaltern ist auch ein Impuls-
betrieb mit fester Nachlaufzeit möglich, siehe „Impulsbetrieb
aktivieren/deaktivieren"
Seite 1 von 4
