Inhaltszusammenfassung für Harman Kardon HKTS 65BQ

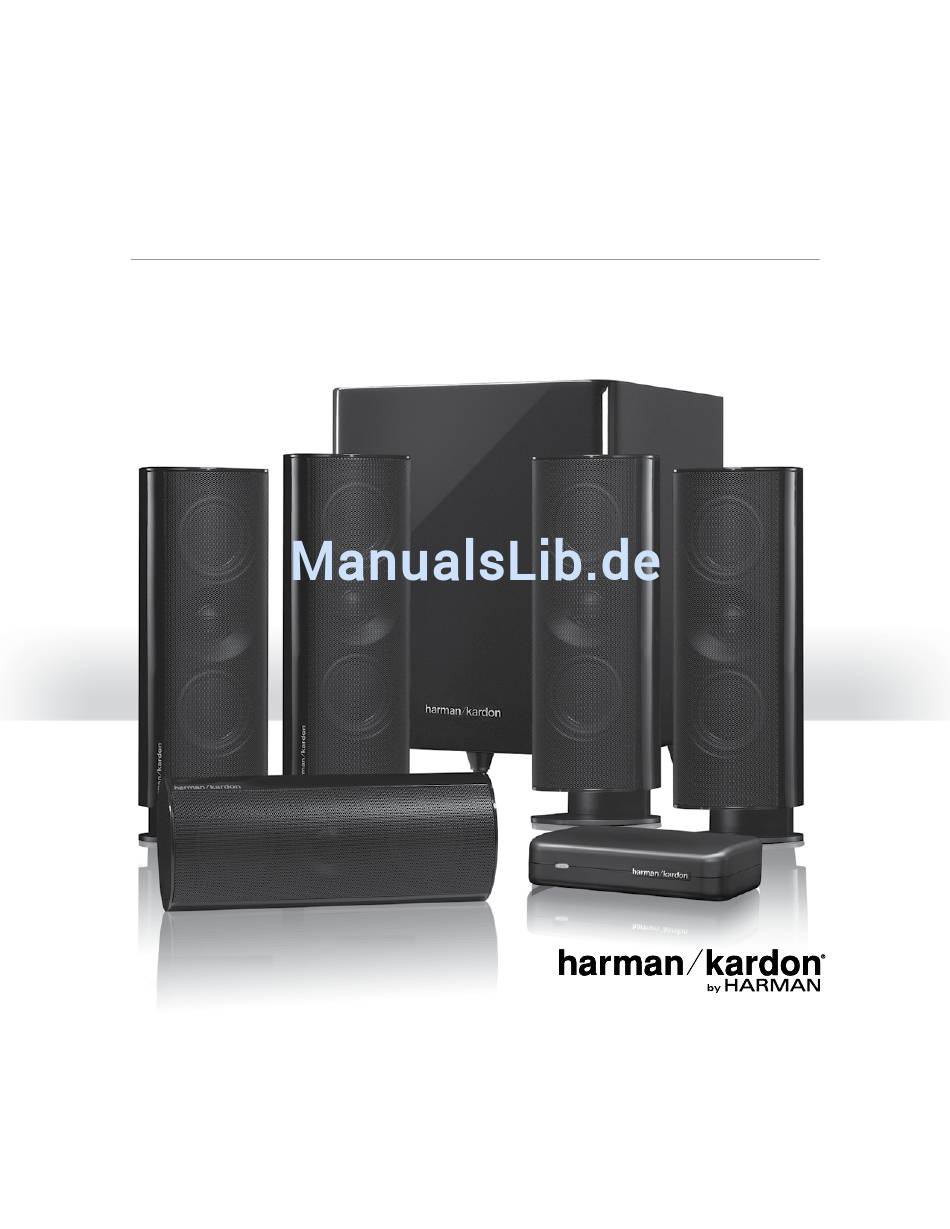

- Seite 1 HKTS 65BQ Heimkinolautsprechersystem Bedienungsanleitung...
-
Seite 2: Beschreibung Und Merkmale Sowie Lieferumfang
HKTS 65BQ Beschreibung und Merkmale sowie Lieferumfang Einführung Lieferumfang Vielen Dank, dass Sie sich für den Kauf des Harman Kardon HKTS 65-Lautsprechersystems ® entschieden haben. Sie werden viele Jahre Spaß an diesem Produkt haben. Das HKTS 65 wurde speziell dafür entworfen, die ganze Spannung eines Kinoerlebnisses in Ihr Wohnzimmer zu bringen. -
Seite 3: Bedienelemente Und Anschlüsse Auf Der Rückseite Des Subwoofers
HKTS 65BQ Bedienelemente und Anschlüsse auf der Rückseite des Subwoofers Bedienelemente und Anschlüsse auf der Rückseite des Subwoofers Subwoofer Phasenschalter Bass-Boost-Schalter „Power On Mode“ (Einschaltmodus)-Schalter Subwoofer-Pegelsteuerung Eingangsmodusschalter Externer Trigger-Eingang „Line-Level LFE In“ (LFE-Eingangssignal)-Anschluss „Line-Level L/R In“ (L/R-Eingangssignal)-Anschluss „Wireless Code Switch“... -
Seite 4: Farbcodierungssystem
Bedienelemente und Anschlüsse auf der Rückseite des Subwoofers (Forts.), HKTS 65BQ Farbcodierungssystem und Lautsprecherpositionierung Sendemodul AUFSTELLEN DER LAUTSPRECHER Vordere Lautsprecher DC 5V WIRELESS CODE Lautsprecher Lautsprecher INPUT vorne links vorne rechts „Wireless Code“ „Input“ Stromversorgungsausgang (Drahtloskanal) (Eingangsanschlüsse) Stromanschluss: Stecken Sie das Gerätekabel des Sendemodul-Netzteils in diesen Anschluss und das Netzkabel in eine funktionierende Steckdose. -
Seite 5: Surround-Lautsprecher
HKTS 65BQ Lautsprecherpositionierung (Forts.) Surround-Lautsprecher Subwoofer Lautsprecher Center- Lautsprecher vorne links Lautsprecher vorne rechts Linker Surround- Rechter Surround- Lautsprecher Lautsprecher Die Leistung eines Subwoofers hängt direkt von dessen Positionierung im Raum und seiner Position zu den anderen Lautsprechern des Systems ab. Normalerweise nimmt unser Gehör den gerichteten Klang der niedrigen Frequenzen eines Subwoofers nicht... -
Seite 6: Montageoptionen Für Die Lautsprecher
HKTS 65BQ Montageoptionen für die Lautsprecher Montageoptionen für die Lautsprecher 4. Befestigen Sie den Wandteil der Wandhalterung mit dem richtigen Befestigungsmaterial entsprechend des Wandmaterials an der Stelle, die Sie angezeichnet haben. Wir empfehlen, die Halterung zunächst an der mittleren Öffnung (Schlüsselloch) und Regalpositionierung danach an der oberen Öffnung zu befestigen (siehe Abbildung). - Seite 7 Montageoptionen für die Lautsprecher (Forts.) HKTS 65BQ und Wandmontage: Center-Lautsprecher Wandmontage: Center-Lautsprecher 8. Schließen Sie das Lautsprecherkabel an die Anschlüsse am Lautsprecher an wie in der folgenden Abbildung: 1. Wählen Sie den Anbringungsort für den Lautsprecher. A) Drücken Sie den oberen Teil der B) Führen Sie den...
-
Seite 8: Anschließen Von Satellitenlautsprechern Mit Den Mitgelieferten Ständern
Die meisten Elektronikhersteller verwenden Rot für den (+)- und Schwarz für den 4. Bringen Sie den Lautsprecherständer wieder an wie in der Abbildung gezeigt. (–)-Anschluss. Neuere Harman Kardon-Receiver entsprechen der CEA-Norm und verwenden daher außer Rot auch noch andere Farben zur Kennzeichnung des (+)-Anschlusses für einzelne Lautsprecherpositionen. -
Seite 9: Anschlüsse (Forts.) Und Betrieb Des Subwoofers
HKTS 65BQ Anschlüsse (Forts.) und Betrieb des Subwoofers Subwoofer: Kabelgebundener Anschluss Schließen Sie das eine Ende eines Cinch-Stereo-Audiokabels (nicht im Lieferumfang enthalten) an die Stereo-Signalausgänge des Receivers oder Verstärkers und das andere Alternativ zum drahtlosen Betrieb können Sie den Subwoofer auch konventionell mithilfe Ende an die L/R-Eingangssignal-Anschlüsse des Subwoofers an. -
Seite 10: Betrieb Des Subwoofers (Forts.) Und Technische Daten
HKTS 65BQ Betrieb des Subwoofers (Forts.) und Technische Daten Technische Daten Drahtloser Betrieb Wenn das Drahtlos-Sendemodul ein Audiosignal vom Quellgerät erhält, wird es sofort HKTS 65-System eingeschaltet und die Status-LED beginnt grün zu blinken oder leuchtet durchgehend grün: Frequenzgang: 45 Hz – 20 kHz (–6 dB) Grün (blinkend): Sendemodul ist eingeschaltet, hat aber noch keine Verbindung zum... -
Seite 11: Fehlerbehebung
HKTS 65BQ Fehlerbehebung Fehlerbehebung Ihr HKTS 65-System ist für einen störungsfreien Betrieb entwickelt worden. Die meisten Probleme, mit denen der Benutzer konfrontiert wird, sind auf Bedienungs- oder Anschlussfehler zurückzuführen. Wenn ein Problem auftritt, suchen Sie zuerst in dieser Liste nach einer möglichen Lösung. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an Ihr autorisiertes Harman Kardon-Servicecenter. - Seite 12 © 2012 HARMAN International Industries, Incorporated. Alle Rechte vorbehalten. Harman Kardon und CMMD sind Marken von Harman International Industries, Incorporated, eingetragen in den USA und/ oder anderen Ländern. CEA ist eine eingetragene Marke von Consumer Electronics Association. Dolby, Pro Logic und das Doppel-D-Symbol sind eingetragene Marken der Dolby Laboratories.
