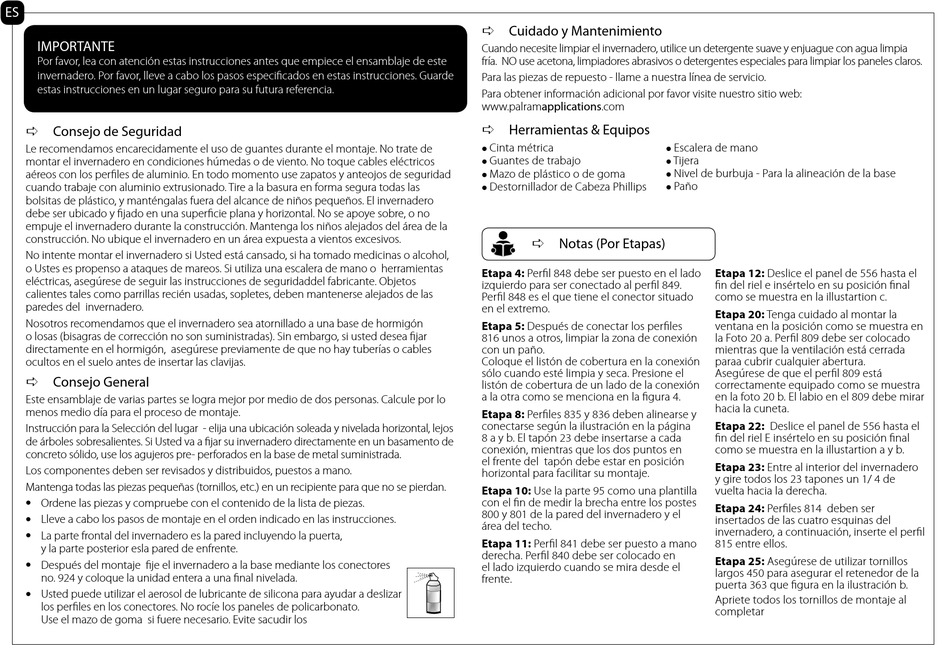

ES
IMPORTANTE
Por favor, lea con atención estas instrucciones antes que empiece el ensamblaje de este
invernadero. Por favor, lleve a cabo los pasos especificados en estas instrucciones. Guarde
estas instrucciones en un lugar seguro para su futura referencia.
a Consejo de Seguridad
Le recomendamos encarecidamente el uso de guantes durante el montaje. No trate de
montar el invernadero en condiciones húmedas o de viento. No toque cables eléctricos
aéreos con los perfiles de aluminio. En todo momento use zapatos y anteojos de seguridad
cuando trabaje con aluminio extrusionado. Tire a la basura en forma segura todas las
bolsitas de plástico, y manténgalas fuera del alcance de niños pequeños. El invernadero
debe ser ubicado y fijado en una superficie plana y horizontal. No se apoye sobre, o no
empuje el invernadero durante la construcción. Mantenga los niños alejados del área de la
construcción. No ubique el invernadero en un área expuesta a vientos excesivos.
No intente montar el invernadero si Usted está cansado, si ha tomado medicinas o alcohol,
o Ustes es propenso a ataques de mareos. Si utiliza una escalera de mano o herramientas
eléctricas, asegúrese de seguir las instrucciones de seguridaddel fabricante. Objetos
calientes tales como parrillas recién usadas, sopletes, deben mantenerse alejados de las
paredes del invernadero.
Nosotros recomendamos que el invernadero sea atornillado a una base de hormigón
o losas (bisagras de corrección no son suministradas). Sin embargo, si usted desea fijar
directamente en el hormigón, asegúrese previamente de que no hay tuberías o cables
ocultos en el suelo antes de insertar las clavijas.
a Consejo General
Este ensamblaje de varias partes se logra mejor por medio de dos personas. Calcule por lo
menos medio día para el proceso de montaje.
Instrucción para la Selección del lugar - elija una ubicación soleada y nivelada horizontal, lejos
de árboles sobresalientes. Si Usted va a fijar su invernadero directamente en un basamento de
concreto sólido, use los agujeros pre- perforados en la base de metal suministrada.
Los componentes deben ser revisados y distribuidos, puestos a mano.
Mantenga todas las piezas pequeñas (tornillos, etc.) en un recipiente para que no se pierdan.
•
Ordene las piezas y compruebe con el contenido de la lista de piezas.
•
Lleve a cabo los pasos de montaje en el orden indicado en las instrucciones.
•
La parte frontal del invernadero es la pared incluyendo la puerta,
y la parte posterior esla pared de enfrente.
•
Después del montaje fije el invernadero a la base mediante los conectores
no. 924 y coloque la unidad entera a una final nivelada.
•
Usted puede utilizar el aerosol de lubricante de silicona para ayudar a deslizar
los perfiles en los conectores. No rocíe los paneles de policarbonato.
Use el mazo de goma si fuere necesario. Evite sacudir los
a Cuidado y Mantenimiento
Cuando necesite limpiar el invernadero, utilice un detergente suave y enjuague con agua limpia
fría. NO use acetona, limpiadores abrasivos o detergentes especiales para limpiar los paneles claros.
Para las piezas de repuesto - llame a nuestra línea de servicio.
Para obtener información adicional por favor visite nuestro sitio web:
www.palramapplications.com
a Herramientas & Equipos
Cinta métrica
l
Guantes de trabajo
l
Mazo de plástico o de goma
l
Destornillador de Cabeza Phillips
l
a Notas (Por Etapas)
Etapa 4: Perfil 848 debe ser puesto en el lado
izquierdo para ser conectado al perfil 849.
Perfil 848 es el que tiene el conector situado
en el extremo.
Etapa 5: Después de conectar los perfiles
816 unos a otros, limpiar la zona de conexión
con un paño.
Coloque el listón de cobertura en la conexión
sólo cuando esté limpia y seca. Presione el
listón de cobertura de un lado de la conexión
a la otra como se menciona en la figura 4.
Etapa 8: Perfiles 835 y 836 deben alinearse y
conectarse según la ilustración en la página
8 a y b. El tapón 23 debe insertarse a cada
conexión, mientras que los dos puntos en
el frente del tapón debe estar en posición
horizontal para facilitar su montaje.
Etapa 10: Use la parte 95 como una plantilla
con el fin de medir la brecha entre los postes
800 y 801 de la pared del invernadero y el
área del techo.
Etapa 11: Perfil 841 debe ser puesto a mano
derecha. Perfil 840 debe ser colocado en
el lado izquierdo cuando se mira desde el
frente.
Escalera de mano
l
Tijera
l
Nivel de burbuja - Para la alineación de la base
l
Paño
l
Etapa 12: Deslice el panel de 556 hasta el
fin del riel e insértelo en su posición final
como se muestra en la illustartion c.
Etapa 20: Tenga cuidado al montar la
ventana en la posición como se muestra en
la Foto 20 a. Perfil 809 debe ser colocado
mientras que la ventilación está cerrada
paraa cubrir cualquier abertura.
Asegúrese de que el perfil 809 está
correctamente equipado como se muestra
en la foto 20 b. El labio en el 809 debe mirar
hacia la cuneta.
Etapa 22: Deslice el panel de 556 hasta el
fin del riel E insértelo en su posición final
como se muestra en la illustartion a y b.
Etapa 23: Entre al interior del invernadero
y gire todos los 23 tapones un 1/ 4 de
vuelta hacia la derecha.
Etapa 24: Perfiles 814 deben ser
insertados de las cuatro esquinas del
invernadero, a continuación, inserte el perfil
815 entre ellos.
Etapa 25: Asegúrese de utilizar tornillos
largos 450 para asegurar el retenedor de la
puerta 363 que figura en la ilustración b.
Apriete todos los tornillos de montaje al
completar
