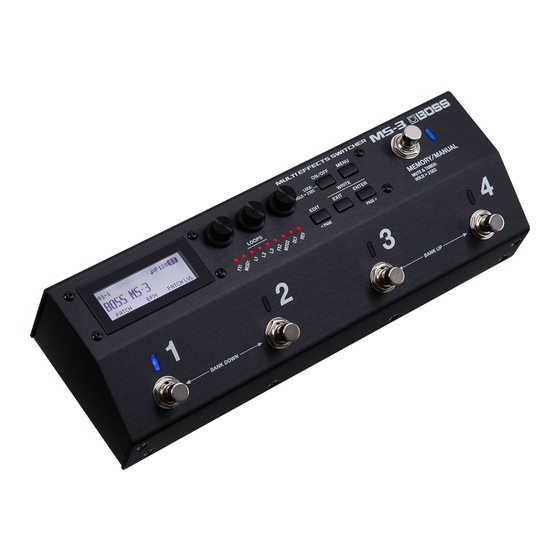

Boss MS-3 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

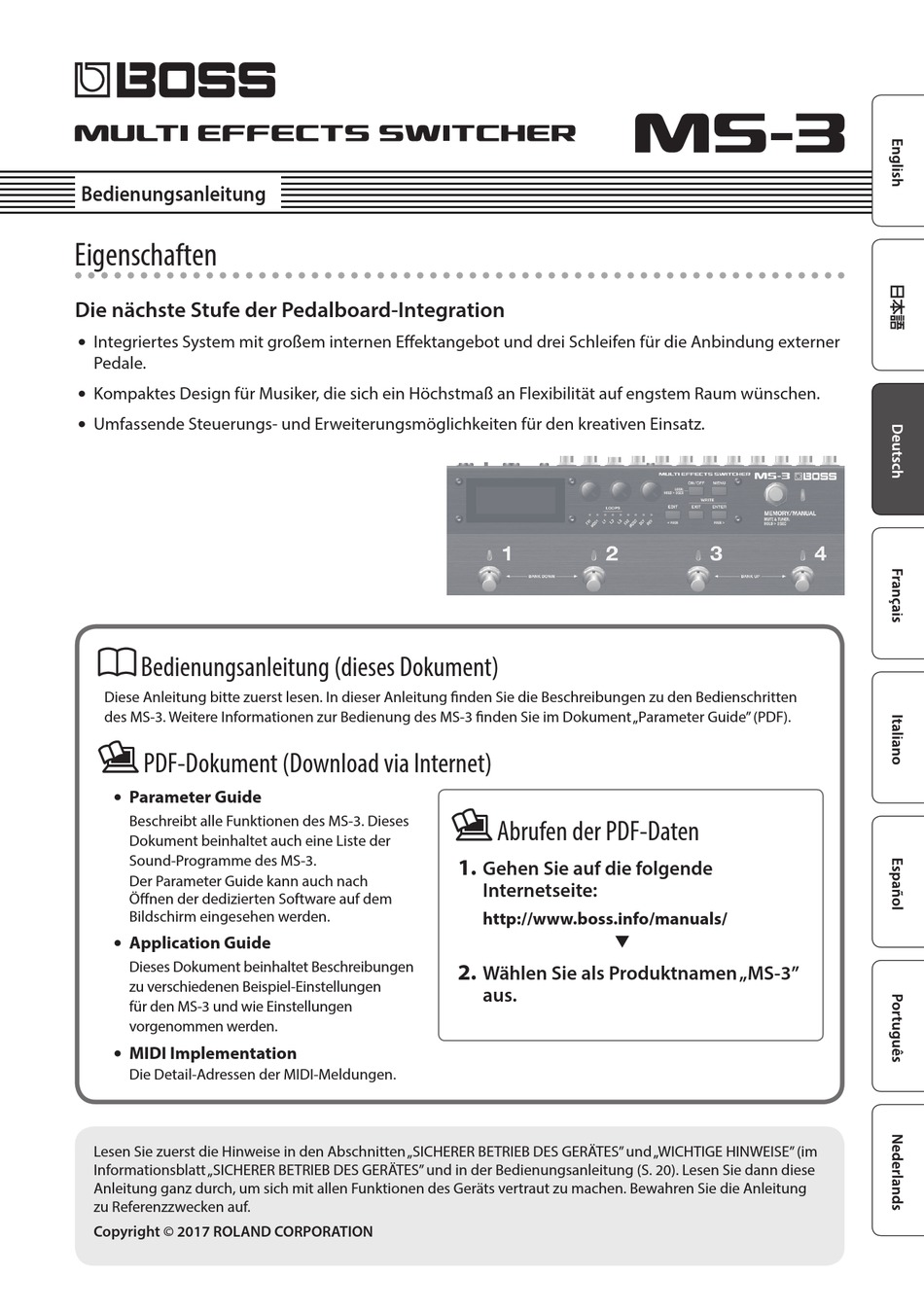

Bedienungsanleitung
Eigenschaften
Die nächste Stufe der Pedalboard-Integration
5 Integriertes System mit großem internen Effektangebot und drei Schleifen für die Anbindung externer
Pedale.
5 Kompaktes Design für Musiker, die sich ein Höchstmaß an Flexibilität auf engstem Raum wünschen.
5 Umfassende Steuerungs- und Erweiterungsmöglichkeiten für den kreativen Einsatz.
Bedienungsanleitung (dieses Dokument)
Diese Anleitung bitte zuerst lesen. In dieser Anleitung finden Sie die Beschreibungen zu den Bedienschritten
des MS-3. Weitere Informationen zur Bedienung des MS-3 finden Sie im Dokument „Parameter Guide" (PDF).
PDF-Dokument (Download via Internet)
5 Parameter Guide
Beschreibt alle Funktionen des MS-3. Dieses
Dokument beinhaltet auch eine Liste der
Sound-Programme des MS-3.
Der Parameter Guide kann auch nach
Öffnen der dedizierten Software auf dem
Bildschirm eingesehen werden.
5 Application Guide
Dieses Dokument beinhaltet Beschreibungen
zu verschiedenen Beispiel-Einstellungen
für den MS-3 und wie Einstellungen
vorgenommen werden.
5 MIDI Implementation
Die Detail-Adressen der MIDI-Meldungen.
Lesen Sie zuerst die Hinweise in den Abschnitten „SICHERER BETRIEB DES GERÄTES" und „WICHTIGE HINWEISE" (im
Informationsblatt „SICHERER BETRIEB DES GERÄTES" und in der Bedienungsanleitung (S. 20). Lesen Sie dann diese
Anleitung ganz durch, um sich mit allen Funktionen des Geräts vertraut zu machen. Bewahren Sie die Anleitung
zu Referenzzwecken auf.
Copyright © 2017 ROLAND CORPORATION
Abrufen der PDF-Daten
1.
Gehen Sie auf die folgende
Internetseite:
http://www.boss.info/manuals/
?
2.
Wählen Sie als Produktnamen „MS-3"
aus.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Boss MS-3

Inhaltszusammenfassung für Boss MS-3

  • Seite 1 Bedienungsanleitung (dieses Dokument) Diese Anleitung bitte zuerst lesen. In dieser Anleitung finden Sie die Beschreibungen zu den Bedienschritten des MS-3. Weitere Informationen zur Bedienung des MS-3 finden Sie im Dokument „Parameter Guide” (PDF). PDF-Dokument (Download via Internet) 5 Parameter Guide Beschreibt alle Funktionen des MS-3.

  • Seite 2: Inhaltsverzeichnis

    Inhalt Vorbereitungen Die System-Einstellungen (MENU) ......Grundsätzliche Bedienung... Die Rückseite (Anschließen von externem Equipment) .

  • Seite 3: Vorbereitungen

    Die Rückseite (Anschließen von externem Equipment) LOOPS-Buchsen (L1–3 SEND, L1–3 RETURN) Über diese Buchsen können Effekt-Loops hergestellt werden. Der MS-3 besitzt drei Loop-Bereiche: L1–3. Die Signale werden über die L1–3 SEND-Buchsen an jedes der Effektgeräte gesendet. Die Ausgangssignale der Effektgeräte werden an die L1–3 RETURN-Buchsen geleitet.

  • Seite 4: O (Usb )-Anschluss

    CTL OUT-Buchse (CTL 1/2) MIDI OUT-Anschluss An diese Buchse können Sie ein MIDI-kompatibles Diese Buchse kann mit der Control-Buchse eines Effektgerät anschließen und dieses über den MS-3 externen Geräts verbunden werden. Sie können darüber steuern. verschiedene Dinge steuern (z.B. Umschalten der Verstärkerkanäle, Ein- und Ausschalten des Reverb-...

  • Seite 5: Die Bedienoberfläche

    Vorbereitungen Die Bedienoberfläche Display [EXIT]-Taster Hier werden verschiedene Informationen Zum Abbrechen eines Vorgangs bzw. Rückkehr angezeigt. zur vorherigen Display-Anzeige. [1]–[3]-Regler [ENTER] ([PAGE >])-Taster Bestätigt die Durchführung eines Vorgangs. Über diese Regler werden 5 In Display-Anzeigen mit Registerkarten Parameter ausgewählt bzw. deren Werte geändert.

  • Seite 6: Aufbau Des Displays

    Vorbereitungen Aufbau des Displays System-Einstellungen (S. 15) [< PAGE] [PAGE >]-Taster: Seiten umblättern [1]–[3]-Regler: Cursor bewegen WRITE UTILITY-Display (S. 13) MENU-Display (S. 15) Play-Display (S. 10) Memory-Modus Tuner-Display (S. 8) MEMORY/MANUAL Manual-Modus MUTE & TUNER Für zwei Sekunden gedrückt halten Patch Edit (S.

  • Seite 7: Die Funktionen Der [1]-[3]-Regler

    Vorbereitungen Die Funktionen der [1]–[3]-Regler 5 Wenn in der unteren Display-Zeile Namen bzw. Parameter angezeigt werden, können diese mit den [1]–[3]-Reglern gesteuert werden. 5 In den Displays CTL, ASSIGN & MIDI SETTING (S. 12), WRITE UTILITY (S. 13) und MENU (S. 15) können Sie mit jedem der Regler den Cursor bewegen und ein Symbol auswählen.

  • Seite 8: Ein- Und Ausschalten

    Beschreibung Das Gitarrensignal ist während des MUTE Stimmvorgangs stummgeschaltet. Während des Stimmvorgangs HINWEIS wird das in den MS-3 geleitete BYPASS Gitarrensignal unverändert Sie können als Referenz für das Stimmen auch (ohne Effekte) ausgegeben. Alle die On/Off-Anzeigen verwenden. Effekte sind dabei ausgeschaltet.

  • Seite 9: Spielen

    Spielen Die Struktur der Patches Ein „Patch“ beinhaltet die Einstellungen der internen Effekte und der Effekt-Loops (L1–3) des MS-3. Ein Set aus vier Patches wird als „Bank“ bezeichnet. Die 200 Patch-Speicher des MS-3 sind in Bänke (1–50) und Nummern (1–4) aufgeteilt.

  • Seite 10: Umschalten Der Bänke/Patches

    Spielen Umschalten der Bänke/Patches Das Play-Display Die nach Einschalten des Geräts erscheinende Wählen Sie die Bank aus (01–50). Anzeige wird als „Play-Display“ bezeichnet. Die Nummern-Schalter Bank aufwärts [3] und [4] gleichzeitig Im Memory-Modus drücken Bank – Patch-Nummer Patch-Name Die Nummern-Schalter [1] und [2] gleichzeitig Parameter, die mit den [1]–[3] Reglern verändert werden Bank abwärts...

  • Seite 11: Editieren Der Patch-Einstellungen

    Editieren der Patch-Einstellungen Grundsätzliche Bedienung Symbol Beschreibung Sie können aus verschiedenen Effekttypen auswählen. Wählen Sie das Patch aus, das Sie Sie können auch den gleichen Effekt für FX1 und FX2 auswählen. editieren möchten (S. 10). Sie können aus verschiedenen Drücken Sie den [EDIT]-Taster. Modulationseffekten auswählen.

  • Seite 12: Reihenfolge

    Editieren der Patch-Einstellungen Drehen Sie den [2]-Regler, um den HINWEIS ausgewählten Effekt in der Kette zu Drücken einer der [ON/OFF]-Taster im Edit- verschieben. Display schaltet den entsprechenden Effekt ein bzw. aus. Wenn im Display Registerkarten angezeigt werden, können Sie die Display-Seiten durch Drücken der [<PAGE] [PAGE>]-Taster Verändern der CTL/ASSIGN/MIDI-Einstellungen umschalten.

  • Seite 13: Speichern Eines Patches

    Editieren der Patch-Einstellungen Symbol Beschreibung Speichern eines Patches Bestimmt die Parameter, die durch die an den CTL IN-Buchsen Wenn Sie die geänderten Einstellungen behalten angeschlossenen Expression-Pedale (EXP 1, 2) gesteuert werden. möchten, führen Sie den Speichervorgang (Write) aus. Bestimmt die Parameter, die * Sie können mithilfe einer dedizierten Software durch die an den CTL IN-Buchsen die Patches speichern, vertauschen und...

  • Seite 14: Vertauschen Von Patches

    Editieren der Patch-Einstellungen Hier können Sie den Namen verändern. Initialisieren eines Patches Controller Bedienvorgang Sie können das ausgewählte Patch auf dessen [1]-Regler Verändern des Zeichens [2]-Regler Bewegen des Cursors Voreinstellungen zurück setzen. [3]-Regler Auswahl des Zeichentyps Löscht das Zeichen an der Cursor- [EDIT]-Taster Position Wählen Sie im WRITE UTILITY-Display...

  • Seite 15: Die System-Einstellungen (Menu)

    Bestimmt, ob MIDI Clock-Meldungen dem [1]-Regler ein. übertragen werden. Bestimmt, ob die Einstellungen für die Schalter des MS-3, der am MS-3 angeschlossenen Pedale und weitere Einstellungen für jedes Patch individuell gelten oder für alle Patches gleich sind. Siehe “Aktivieren/De-aktivieren der Auto...

  • Seite 16: Aktivieren/De-Aktivieren Der Auto Off

    Aktivieren/De-aktivieren der Auto Off- Abrufen der Werksvoreinstellungen Funktion (Factory Reset) Das Abrufen der Werksvoreinstellungen des MS-3 wird Wenn Sie die Auto Off-Funktion auf „On” stellen, als „Factory Reset“ bezeichnet. Sie können auswählen, wird das Gerät nach 10 Stunden automatisch ob Sie alle Einstellungen oder nur bestimmte ausgeschaltet, wenn es in der Zwischenzeit nicht Einstellungen des MS-3 zurück setzen möchten.

  • Seite 17: Editieren Und Erstellen Von Backup-Daten Der Patches Mithilfe Eines Rechners

    Editieren und Erstellen von Backup-Daten der Patches mithilfe eines Rechners Editieren und Erstellen von Backup-Daten der Patches mithilfe eines Rechners Wenn Sie den MS-3 über USB mit einem Rechner Installieren des USB-Treibers verbinden, können Sie mithilfe der dedizierten Software die folgenden Vorgänge ausführen.

  • Seite 18: Anhang

    Anhang Fehlermeldungen Display Problem Aktion Die Sende-Aktivität des angeschlossenen Geräts wurde unterbrochen. Diese Meldung erscheint Stellen Sie sicher, dass das Kabel nicht USB OFFLINE! auch, wenn das über USB verbundene Gerät abgezogen wurde und kein Kurzschluss ausgeschaltet wurde. Diese Meldung ist keine vorliegt.

  • Seite 19: Technische Daten

    BOSS MS-3: Multi Effects Switcher Betriebsarten Memory Mode/Manual Mode Effekt-Loops 24 bit + AF-Methode AD-Konvertierung Die AF (Adaptive Focus)-Methode ist eine von Roland und BOSS entwickelte Technik, die den Signal- Rauschabstand der AD/DA-Konverter optimiert. DA-Konvertierung 24 Bit Sampling-Frequenz 44,1 kHz...

  • Seite 20: Sicherer Betrieb Des Gerätes

    Fehlfunktion, falsche Bedienung eSOL Co., Ltd. in Japan. des Geräts usw. Daten verloren gehen. Sie sollten daher regelmäßig • Roland und BOSS sind eingetragene Nicht geeignete Objekte für das Ableiten Sicherheitskopien Ihrer Daten anfertigen. Warenzeichen bzw. Warenzeichen der der statischen Elektrizität: Roland Corporation in den USA und/ •...
